BELLOSTA Bambu 0411/1A Manuale utente

1IMPORTANTISSIMO

bambu'

ISTRUZIONI DI INSTALLAZIONE / INSTALLATION INSTRUCTION

Perinstallatore: Al fine di garantire la durata del prodotto installare rubinetti con filtro da pulire periodicamente.

Effettuare risciacquo delle tubazioni prima di installare il prodotto (PUNTO1)

Eventuali residui se finissero all'interno della cartuccia potrebbero causarne il danneggiamento

For installator: In order to guarantee a long duration of the product install valves with filter, which have to be regulary

cleaned (POINT 1). Carry out the rinsing of the pipes before install the tap.

Some external materials may demage the cadrige if not removed before the installation.

G1/2

130 ÷ 170

Max 35

ART.

0411/1A

RICAMBI / SPARE PARTS

Per una corretta manutenzione e pulizia di questo

prodotto, raccomandiamo alcuni semplici accorgimenti:

• Utilizzare detergenti neutri, spruzzando il prodotto

direttamente su un panno morbido onde evitare

infiltrazioni

• Evitare sempre il contatto con prodotti acidi o abrasivi

•Risciacquare bene con abbondante acqua per

eliminare eventuali residui ed asciugare sempre con un

panno morbido

• Effettuare una pulizia periodica al fine di prevenire le

formazioni calcaree

For a proper maintenance and cleaning, we

recommend the following:

• Use neutral detergents, avoiding to spray directly

on taps to avoid residual infiltration

•Avoid contact with acid or abrasive products

•Rinse with water and always dry with a clean cloth

to avoid residue of detergent

• Perform a periodic cleaning to prevent limestone

deposits

La BELLOSTA CARLO & C. non è RESPONSABILE di

danni derivati dall'utilizzo di prodotti impropri per la

pulizia.

BELLOSTA CARLO & C. cannot be held responsible for

damages due to an improper use of detergents

MANUTENZIONE E PULIZIA MAINTENANCE AND CLEANING

EQB

DESIGN MADE IN ITALY

This product has been entirely manufactured

in Italy, by top quality raw materials.

Questo prodotto è stato realizzato interamente

in Italia con l'utilizzo di materie prime di altissima

qualità

MADE IN ITALY

Rubinettid'autore Made in Italy

COD. 055002 COD. 885041

COD. 044009

COD. 755053

COD. 885036

COD. 445004 COD. 915003

ART.

0411/4A

ART.

0411/5A

Cod. 885036

Cod. 755053

Cod. 885041

Cod. 055002

Cod. 445004

Cod. 915003

Cod. 044009

COD. 045073

Cod. 045073

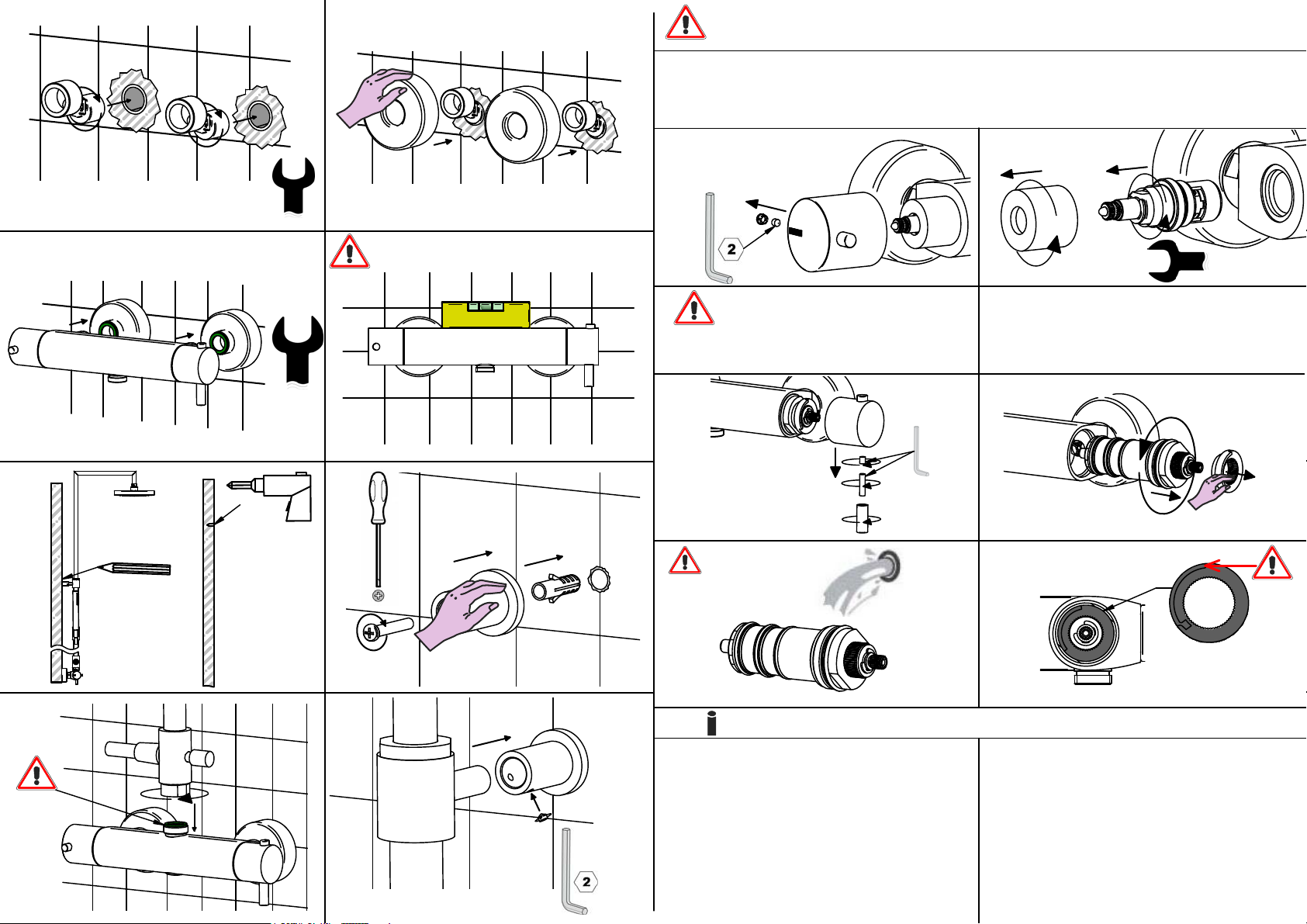

SOSTITUZIONE CARTUCCIA / CARTRIDGE REPLACEMENT

Prima di iniziare le operazioni di sostituzione della

cartuccia assicurarsi che l'acqua dell'impianto

principale sia chiusa e che la cartuccia sia svuotata

da residui di acqua.

Before starting replacement of cartridge, ensure that

water systemhas been turned off and empty

remaining water.

DATI TECNICI / TECHNICAL DATA

- Pressione massima di esercizio : 5bar

- Pressione minima senza resistenza : 0.5bar

- Pressione raccomandata : 2-4bar (3ottimale)

- Blocco sicurezza 38°C, tarato in fabbrica a 3bar. Per

pressioni superiori 5bar si raccomanda riduttore di

pressione, in presenza di acqua dura si raccomanda filtro

addolcitore. Per differenze di pressione oltre i 4bar tra

calda e fredda, regolare la temperatura dell'acqua

ruotando l'asta cartuccia in senso orario (fredda) e in

senso antiorario (calda)

PULIZIA/SOSTITUZIONE

CARTUCCIA TERMOSTATICA

Prima di iniziare leoperazioni di sostituzione della cartuccia

assicurarsi che l'acqua dell'impianto principale sia chiusa e che

la cartuccia sia svuotata da residui di acqua.

Before starting replacement of cartridge, ensure that water

system has been turned off and empty remaining water.

THERMOSTAIC VALVE CLEANING

AND REPLACEMENT

- Maximum operating pressure : 5bar

- Minimum pressure without resistance : 0.5bar

- Raccomanded pressure : 2-4bar (3ottimale)

- Safety block 38°C, calibrated in the factory at 3bar. For

pressure over 5bar, is raccomanded the pressure

reducer. For hard water, is raccomanded the lime filter.

For high pressure differences, over 4bar between hot

and cold water, the temperature can be adjusted by

turning the broached pin, anti-clockwise (hot) clockwise

(cold)

2.5

Aiutarsi con uno spillo

per estrarre il tappino

Use pin to extract cap

112

5A 6

Ø8 1
