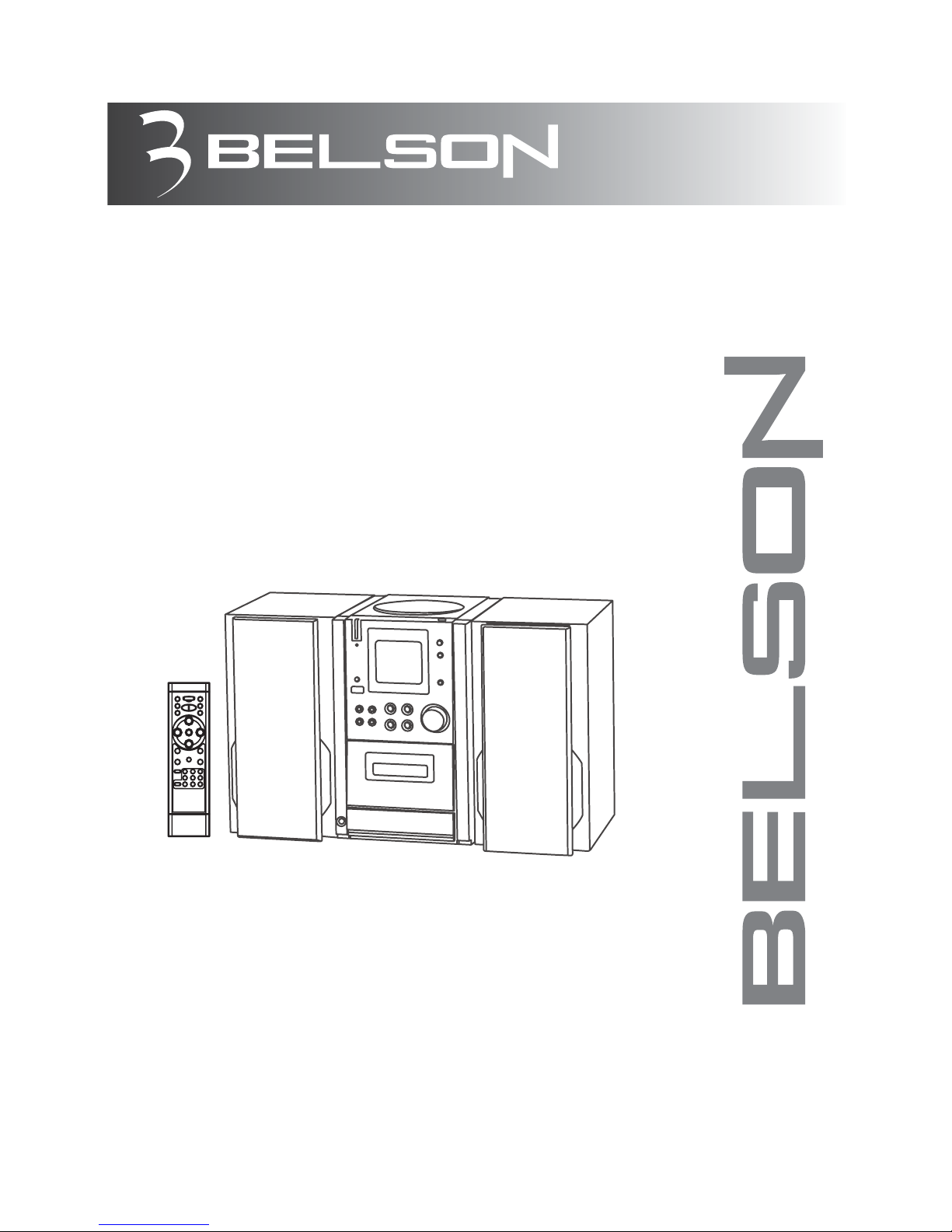

Belson BSA-1520 Manuale utente

Modelo: BSA-1520

Micro-Sistema HI-FI con Lector CD/MP3

/Radio AM /FM ST/Cassette Grabador

MICRO HI-FI SYSTEM WITH

CD/MP3 PLAYER STEREO RADIO

CASSETTE RECORDER

MANUAL DE INSTRUCCIONES

INSTRUCTION MANUAL

190105

AVISOS:

•Conserve estas instrucciones de seguridad para futuras consultas.

•Use solo pilas ALCALINAS para evitar pérdida de ácido, que dañaría la unidad.

•Para prevenir el riesgo de descargas eléctricas, no exponga esta unidad a lluvia ó humedad.

•Evite el contacto de la unidad con cualquier tipo de líquidos.

•Evite situar la unidad en los siguientes emplazamientos: Sobre equipos de audio que emitan

mucho calor, frente a estufas etc. En lugares sujetos a vibración.

•Evite que la radiación solar alcance directamente a la unidad por largos periodos de tiempo.

•Almacene sus cintas ó CD en lugares frescos y secos, no expuestos a la radiación solar.

•Considere normal un ligero calentamiento de la unidad después de un largo tiempo de

funcionamiento.

•Esta unidad incluye un Micro-Procesador el cual puede ser afectado por descargas

electrostáticas. Si Observa un mal funcionamiento de los controles ó del display, desconecte la

unidad de la alimentación, y reconecte después de unos segundos.

•Si usted deja la unidad durante largos periodos desconéctela de la toma de red.

•Ante cualquier duda sobre seguridad u operativa de esta unidad deberá ser aconsejado por

personal cualificado del proveedor.

•No continúe usando esta unidad si usted tiene dudas sobre su uso normal, o si nota que esta

dañada.

•No sitúe objetos que contengan agua (vasos, floreros,...) sobre la unidad, puede causar daños

irreparables si el agua se introduce en la unidad a través de cualquier ranura.

•No obstruya las ranuras de ventilación de esta unidad, obstruir estos conductos de ventilación

puede causar sobre calentamiento de la unidad y acortará la vida de la unidad.

El sistema de lectura de CD emplea un haz láser de baja potencia. No

obstante puede dañar la vista si éste incide directamente sobre los ojos.

El sistema incluye dispositivo de protección para evitar el funcionamiento

del láser con la tapa abierta.

No intente desmontar el mecanismo. La intervención en el interior de la

unidad debe realizarse por personal cualificado.

INVISIBLE RADIACION LASER EN EL INTERIOR

PRODUCTO LASER CLASE - 1

CLASS-1 LASER PRODUCT

ATENCION

CAUTION

RIESGO DE DESCARGA

ELECTRICA, NO ABRIR

IMPORTANTE

PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS, NO ABRIR LA UNIDAD.

NO ES NECESARIO INTERVENCION ALGUNA POR PARTE DEL USUARIO EN EL INTERIOR DE

LA UNIDAD. LA INTERVENCION DEBE SER REALIZADA POR PERSONAL CUALIFICADO.

WARNING:

TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER ( OR BACK ). NO

USER-SERVICE-ABLE PARTS INSIDE, REFER SERVICING TO QUALIFIED SERVICE

PERSONNEL.

ES - 1

LOCALIZACION DE CONTROLES

ES - 2

36 38

10 11

2425

26 27

CARACTERISTICAS Y CONTROLES

1. ALTAVOCES.

2. PUERTA DE CD

3. APERTURA Y CIERRE DE CD

4. LCD DISPLAY

5. ENCENDIDO/APAGADO/STANDBY BUTTON

6. ENCENDIDO/APAGADO/STANDBY

INDICADOR

7. FIND/ESP(ACTIVACION ANTI-SHOCK 40 SEG.).

8. SENSOR DE INFRAROJOS

9. BOTON UP/Busqueda de presintonias hacia arriba.

10. BOTON TIMER(Apagado y encendido Temporizado)

11. MEMORIA/CLK.ADJ BOTON(Memoriza emisoras).

12. BOTON DOWN/Busq. de presintonias hacia abajo.

13. PUERTA DE CASSETTE

14. AURICULAR

15. PUERTA DE CASSETTE

16 BOTON REC/RABACION DE CASSETTE.

17. BOTON PLAY(CASSETTE).

18. BOTON DE RETROCESO DE CASSETTE.

19. BOTON DE AVANCE DE CASSETTE .

20. BOTON CASSETTE STOP/APERTURA CASSETTE.

21. CASSETTE BOTON PAUSA.

22. SKIP/SEARCH/ BOTON DE SINTONIA EN RADIO

23. STOP

24. VOLUMEN

25. CONMUTADOR A CD/PLAY/PAUSE EN MODO CD

26. SKIP/SEARCH/BOTON DE SINTONIA EN RADIO

27. TAPE

28. MODO RADIO/FM ST/MONO.

29. RADIO/BANDA

30. BATERIA MEMORIAS (BACK-UP)

31. TAPA CABLE ALIMENTACION

32. CABLE ALIMENTACION

33. TERMINALES DE ALTAVOZ

34. RESET(No incluido en este modelo)

35. ANTENA DE FM

36. INTERRUPTOR PRINCIPAL

37. SUPRESOR DE INTERFERENCIA EN

GRABAC. AM

38. TERMINAL DE ANTENA AM

MANDO A DISTANCIA

1. POWER/STANDBY BUTTON ( ENCENDIDO)

2. MUTE BUTTON (SILENCIADO)

3. VOLUME DOWN BUTTON ( BAJADA DE

VOLUMEN)

4. PRESET/FOLDER UP BUTTON (SUBIDA DE

MEMORIA)

5. PRESET/FOLDER DOWN BUTTON ( BAJADA D

MEMORIA)

6. CD PLAY/PAUSE BUTTON (REPRODUCIR,

PAUSA)

7. MEMORY/C-ADJ BUTTON (AJUSTE DE

RELOJ/MEMORIA)

8. SKIP/SEARCH/TUNING DOWN BUTTON

(Sintonía / Retroceso Canción CD)

9. CD STOP BUTTON (PARADA)

10. RANDOM BUTTON (REPRODUCCION

ALEATORIA)

11. REPEAT BUTTON (REPETICION)

12. INTRO BUTTON (INTRO)

13. FUNCTION BUTTON (FUNCION)

14. VOLUME UP BUTTON (SUBIDA DE VOLUMEN)

15. BAND BUTTON (SELECCION DE BANDA)

16. MONO/ST./FIND/ESP BUTTON (SELECCION D

SONIDO)

17. SKIP/SEARCH/TUNING UP BUTTON (Sintonía /

AVANCE Canción CD)

18. TIMER BUTTON (BOTON HORARIO)

19. EQ BUTTON (EQUALIZADOR)

20. SLEEP BUTTON (APAGADO AUTOMATICO)

21. NUMBER SEARCH BUTTON (NUMERO DE

CANCION)

ES - 3

INSERTANDO LAS PILAS

** PILAS NO INCLUIDAS **

Presione en ambos lados de la flecha marcada en la tapa

y deslice hacia abajo la misma hacia.

Inserte dos pilas alcalinas tipo UM3, AAA, R6, respetando

la polaridad de las mismas. Observe los dibujos m

en el fondo del alojamiento.

arcados

Cierre de Nuevo la tapa de pilas presionando ligeramente

hacia abajo. Cuando observe que el mando pierde

alcance, cambie las pilas por nuevas.

NOTA: reemplace las dos pilas al mismo tiempo. No

mezcle pilas de distinto tipo, ni tampoco pilas agotadas

con pilas nuevas. Retire las pilas cuando el mando no va

a ser usado por largo periodo de tiempo.

PREPARACION PARA EL USO

CONEXIÓN A LA RED

Conecte el cable de red en la toma de corriente alterna de

220V de su hogar ( Confirme que el voltaje de la toma es

de 220V). Actúe sobre el pulsador de encendido para

alimentar la unidad.

NOTA: Inserte dos pilas alcalinas de 1,5V UM3, AA ó

equivalentes en el compartimiento inferior de la unidad,

para mantener las memorias en el caso de un corte de

corriente.

FORMA DE CONECTAR LOS ALTAVOCES

Inserte los cables de altavoces dentro de los CLIPS

dispuestos a este efecto en la parte trasera de la unidad.

Altavoz derecho en los CLIPS marcados con “ R “, Y el

altavoz izquierdo en los CLIPS marcados con “ L “.

NOTA: Sitúe el cable con banda “BLANCA” en el CLIP

marcado con “ + “.

MANEJO BASICO DEL SISTEMA

Una vez conectado el cable de red a la toma de corriente, la unidad estará en modo “standby”,

ENCENDIDO / APAGADO ( POWER / STANDBY)

1. Presione el botón de encendido / apagado ( 1 ) ( POWER /STANDBY) de la unidad ó del mando

a distancia para encender ó apagar el sistema.

2. Seleccione la fuente de sonido deseada, CD, Radio ó Cassette (Tape), presionando el control

correspondiente de la unidad ó del mando a distancia ( FUNCTION).

3. Ajuste el volumen al nivel deseado (VOLUME UP / DOWN).

4. Seleccione el tono deseado ( Pass, Classic, Rock, Pop, Jazz ) mediante el control PRESET EQ

de la unidad ó del mando a distancia.

5. Para apagar la unidad, presione de nuevo el botón de POWER.

ES - 4

INTERRUPTOR PRINCIPAL

CABLE ALIMENTACION

AJUSTE DE LA HORA DEL RELOJ

1. Apague la unidad mediante el botón de POWER /STANDBY.

2. Pulse y mantenga presionado el control MEMORY/C.ADJ hasta que en el display parpadee la

indicación 24H ó 12H.

3. Seleccione el modo deseado de presentación de la hora de 12H ó 24H, mediante los controles

de sintonía TUNING.

4. Pulse de nuevo el control MEMORY/C.ADJ. Los dígitos de las horas parpadean. Pulse los

controles de sintonía TUNING para ajustar las horas.

5. Pulse de nuevo el control MEMORY/C.ADJ. Los dígitos de los minutos parpadean. Pulse los

controles de sintonía TUNING para ajustar los minutos.

6. Pulse de nuevo el control MEMORY/C.ADJ para salir del modo de ajuste.

TEMPORIZADOR DE ENCENDIDO (Despertador) “TIMER”

Con la unidad apagada:

1. Después de ajustar la hora del reloj, presione el control TIMER ( Del mando a distancia) hasta

que en el display se muestre “TIMER” parpadeando y la hora del temporizador.

2. Presione y mantenga presionado por más de 3 segundos el control MEMORY/C.ADJ. Los

dígitos de las horas parpadean. Ajuste las horas mediante los controles de sintonía TUNING.

3. Pulse de nuevo el control MEMORY/C.ADJ. Los dígitos de los minutos parpadean. Pulse los

controles de sintonía TUNING para ajustar los minutos.

4. Presione MEMORY/C.ADJ una vez más para aceptar los cambios.

5. Al alcanzar el reloj la hora prefijada, el sistema se encenderá automáticamente en el modo en

el cual se apagó (Radio, CD ó Cassette). TIMER parpadeará en el display.

6. Una hora más tarde, la unidad se apagará automáticamente.

PARA SELECCIONAR LA FUNCION SLEEP ( Apagado automático)

Si usted desea dormirse con música sin preocuparse de apagar la unidad, esta función le será muy

útil.

1. Pulse el control SLEEP en el mando a distancia de forma repetida.

2. Usted puede ajustar el tiempo de apagado de la unidad entre 90 y 10 minutos, en pasos de 10

minutos.

El display le mostrará “SLEEP” parpadeando. Para desactivar esta función, pulse de nuevo

este control cuando la palabra “SLEEP” dejó de parpadear.

ES - 5

FUNCIONAMIENTO EN RADIO

1. Pulse el control “ TUNER” de la unidad, ó el de “FUNCTION” del mando a distancia, para

seleccionar el modo Radio.

2. Seleccione la banda deseada mediante el control “STOP / BAND”

3. Extienda el cable de la antena completamente y ajuste la dirección del mismo hasta conseguir

la mejor recepción en FM.

Sintonía manual I<< >>I

Pulse repetidamente los controles de sintonía “TUNING / SKIP / SEARCH “ hasta conseguir la

frecuencia deseada.

Sintonía automática I<< >>I

Pulse los controles de sintonía “TUNING / SKIP / SEARCH “ por más de un segundo, y la unidad

localizará la siguiente ó la anterior estación, dependiendo del control pulsado.

Selector de FM estéreo

1. Para recibir una emisión de FM en modo estéreo, presione el botón de FM MODE( ST / MONO).

El indicador de estéreo se iluminará cuando una emisora estéreo sea sintonizada. Este control

no es activo en la banda de AM.

Memorizando emisoras

Para almacenar una emisora en una determinada posición de memoria, siga los pasos siguientes:

1. Seleccione la banda deseada FM ó AM mediante el selector STO / BAND.

2. Sintonice la emisora deseada mediante los controle TUNING.

3. Pulse MEMORY / C. ADJ ( En display parpadea “MEMORY”).

4. Seleccione el número de memoria mediante el control “REPEAT / M. UP)

5. Pulse de nuevo el control MEMORY / C. ADJ para confirmar la selección y la estación ha

quedado memorizada.

6. Para almacenar el resto de estaciones, repita los pasos de 1 a 5.

7. Para cambiar una emisora memorizada, repita los pasos del 2 al 5.

Nota: Si almacenamos una emisora en una determinada posición de memoria, la nueva estación

sustituye a la anteriormente memorizada en dicha posición de memoria.

Si se interrumpe el suministro de corriente a la unidad y no tenemos insertadas las pilas de memoria

en el alojamiento inferior, las memorias serán borradas.

Recuperación de una emisora memorizada

1. Pulse STOP / BAND para seleccionar la banda deseada AM / FM.

2. Pulse REPEAT / M. UP repetidamente hasta alcanzar el número de la memoria deseada.

3. El número de la memoria seleccionada y la frecuencia es mostrado en el display.

ES - 6

FUNCIONAMIENTO EN MODO CASSETTE

Reproducción de una cinta de cassette

Compruebe que la cinta está convenientemente tensada en el interior de su estuche, si no es así,

tense la misma insertando un lápiz ó bolígrafo en el eje de uno de los carretes, y gire en el sentido

conveniente.

1. Abrir la tapa de los mandos del cassette tirando de la zona marcada con “OPEN”.

2. Presione la tecla de apertura de la compuerta del cassette STOP / EJECT( 20 ).

3. Inserte una cinta en los carriles de la tapa, con las ventanas de la cinta hacia abajo y cierre la

compuerta.

4. Seleccione la función cassette pulsando el control marcado con TAPE en la unidad ó pulsado

repetidamente el control FUNCTION del mando a distancia.

5. Presione la tecla de PLAY > ( 17 ) para iniciar la lectura de la cinta.

6. Para detener la lectura temporalmente presione la tecla PAUSA II ( 21 ).

7. Para detener la lectura definitivamente, pulse STOP / EJECT ( 20 ).

8. Para extraer la cinta, pulse STOP / EJECT ( 20 ) de nuevo, y la compuerta se abrirá.

Grabación de cinta

1. Seleccione el modo CD ó bien el modo RADIO en la banda deseada.

2. Inserte una cinta virgen en la unidad con la abertura hacia abajo. ( Compruebe que el seguro

de grabación de la cinta no está partido. Si se encuentra partido, tape el hueco mediante

adhesivo. Este seguro se localiza en el borde trasero de la cinta ).

3. Presione suavemente esta tecla de grabación "RECORD" (16) para iniciar la grabación de la

cinta. Esta acción hará bajar también la tecla de " PLAY" (17), quedando ambas presionadas.

4. El control de PAUSA le permite interrumpir la grabación momentáneamente.

NOTA: Si el seguro de grabación de la cinta no existe, no será posible bajar el botón de grabación.

NO INTENTE FORZARLO.

Rebobinado <<

Presione REW << para rebobinar la cinta. Presione "STOP" para detener la cinta en cualquier punto

de la misma.

Avance rápido >>

Presione F.FWD >> para avanzar rápido la cinta. Presione "STOP" para detener la cinta en

cualquier punto de la misma.

ES - 7

Auto Stop

Cuando la cinta llega al final de la reproducción , las teclas de PLAY / RECORD saltarán

automáticamente. Esta función no es activa en los modos de Rebobinado y Avance rápido.

BEAT CUT (37)( Supresor de interferencia de AM en grabación)

Si durante la grabación en la banda de AM, aparece una oscilación, cambie la posición de este

conmutador a la posición opuesta.

MANTENIMIENTO DEL CABEZAL LECTOR Y CUIDADOS DE LAS CINTAS

•Cuide sus cintas para mantener su calidad de grabación. No permita que les dé la luz directa

del sol. Guardar en sitios limpios de polvo y suciedad, no toque la cinta con las manos llenas de

grasa o aceite. Mantenerlas alejadas de campos magnéticos.

•No es aconsejable usar cintas que tengan una duración de más de 60 minutos (30 minutos por

cada cara), por ser demasiado fina, se puede enrollar con facilidad. Siempre expulse la cinta al

terminar de escucharla.

•Los cabezales del cassette deben ser limpiados una vez cada seis meses aproximadamente,

hágalo con un paño suave ó con un bastoncillo de algodón empapado en alcohol. Esto sirve

para mantener un sonido rico y claro, y asegura que no exista pérdida de volumen.

RODILLO

CABEZAL DE

BORRADO

CABEZAL DE

BORRADO

•Cuando realice esta limpieza, no utilice destornilladores ni nada metálico, hágalo según describimos

en la siguiente figura. No engrase ninguna parte móvil.

•No deje las cintas en el interior de la unidad, si no van a ser usadas por largo periodo de tiempo.

FUNCIONAMIENTO EN MODO CD

Reproducción de un disco

1. Pulse el control marcado con CD de la unidad ó seleccione el modo CD en el mando a

distancia mediante el botón “ FUNCTION “. El display muestra " 00 00 " durante un momento y

posteriormente " no DISC " , si no existe un disco insertado.

2. Abra la compuerta del CD pulsando el botón “OPEN “ e Inserte un disco en el eje de giro, con

la cara impresa hacia arriba y presione en la zona central del disco. Cierre la tapa. El display

muestra el número total de canciones incluidas en el disco, y la duración del mismo.

ES - 8

3. Pulse el control PLAY/PAUSE (6) y se inicia la lectura, mostrando el display el número de la

canción en reproducción así como el tiempo transcurrido en la pista actual.

4. Si desea realizar una pausa, pulse el control PLAY / PAUSE de la unidad ó del mando a

distancia.

5. Al finalizar el disco, la reproducción se detiene automáticamente, y el display muestra de nuevo

el número de pistas que contiene el disco y la duración del mismo.

6. Para detener la reproducción en cualquier momento, pulse STOP/BAND.

NOTAS:

•Si esta unidad es golpeada durante la reproducción de un disco, la música sufrirá cortes ya

que es una unidad de sobremesa, pero esto no dañará sus discos.

•No abra la compuerta del CD durante la reproducción de un disco sin pulsar primero

STOP/BAND.

REPRODUCCION DE UN DISCO MP3

1. Para seleccionar un álbum pulse el botón PRESET/FOL, repetidamente hasta localizar el álbum

deseado.

2. Cuando haya seleccionado el álbum deseado pulse los botones de avance o retroceso de

canción para acceder al titulo deseado.

Este es el modo más rapido para buscar una canción de MP3.

También existe la búsqueda por nombre del archivo (CANCIÓN)

Búsqueda por orden alfabético del disco.

1. Pulse una vez FIND/ESP, aparecerá la búsqueda de canción por orden alfabético

2. Pulse el botón de avance de canción, para seleccionar la letra deseada (incremento de letra)

3. Pulse PLAY para comenzar la reproducción.

Búsqueda por nombre del álbum:

1. Pulse dos veces FIND/ESP aparecerá la búsqueda por nombre de álbum.

2. Pulse el botón de avance de canción, para seleccionar el álbum deseado.

3. Pulse PLAY para comenzar la reproducción.

ES - 9

Indice

Lingue:

Altri manuali Belson Impianto stereo

Belson

Belson BSA-1520MP3 Manuale utente

Manuali Impianto stereo popolari di altre marche

LG CM3330B Manuale utente

Sony

Sony SS-CEP50 Manuale utente

Cetacea Sound

Cetacea Sound CVS-II Manuale utente

Aiwa

Aiwa XR-H66MD Manuale utente

Denon

Denon UCD-250 Manuale utente

Sanyo

Sanyo DC-MX41i Manuale utente

Sharp

Sharp CD-ES600V Manuale utente

Exibel

Exibel BDX600-UK Manuale utente

Sanyo

Sanyo DC-F320 Manuale utente

Philips

Philips FWM583X Manuale utente

Sharp

Sharp CD-C462 Manuale utente

Onkyo

Onkyo CBX 300 - CD / MP3 Clock Radio Manuale utente

Aiwa

Aiwa XR-EM70 Manuale utente

Cyrus

Cyrus Lyric Manuale utente

Philips

Philips MCM159/98 Manuale utente

Philips/Magnavox

Philips/Magnavox Magnavox FW 62C Manuale utente

RCA

RCA RS3965SB Manuale utente

Sharp

Sharp XL-UH240 Manuale utente
