INTRODUZIONE
L’ECLIPSE2èuninseritoreperchiaveelettronicasenzacontattielettrici.L’inseritore
è predisposto per essere fissato a incasso nelle scatole usate per gli interruttori e
le prese domestiche.
CARATTERISTICHE TECNICHE
Compatibilità: Centrali serie Absoluta, Kyo, Norma8/4, NORMA
Assorbimento: 30mA
Banda di frequenza: 125 kHz
Intensità campo magnetico: 65,8dBA/m
Dimensioni (LxAxP): 19 x 35 x 44 mm
Caratteristiche Ambientali: Solo per applicazioni interne (esterne in un con-
tenitore stagno)

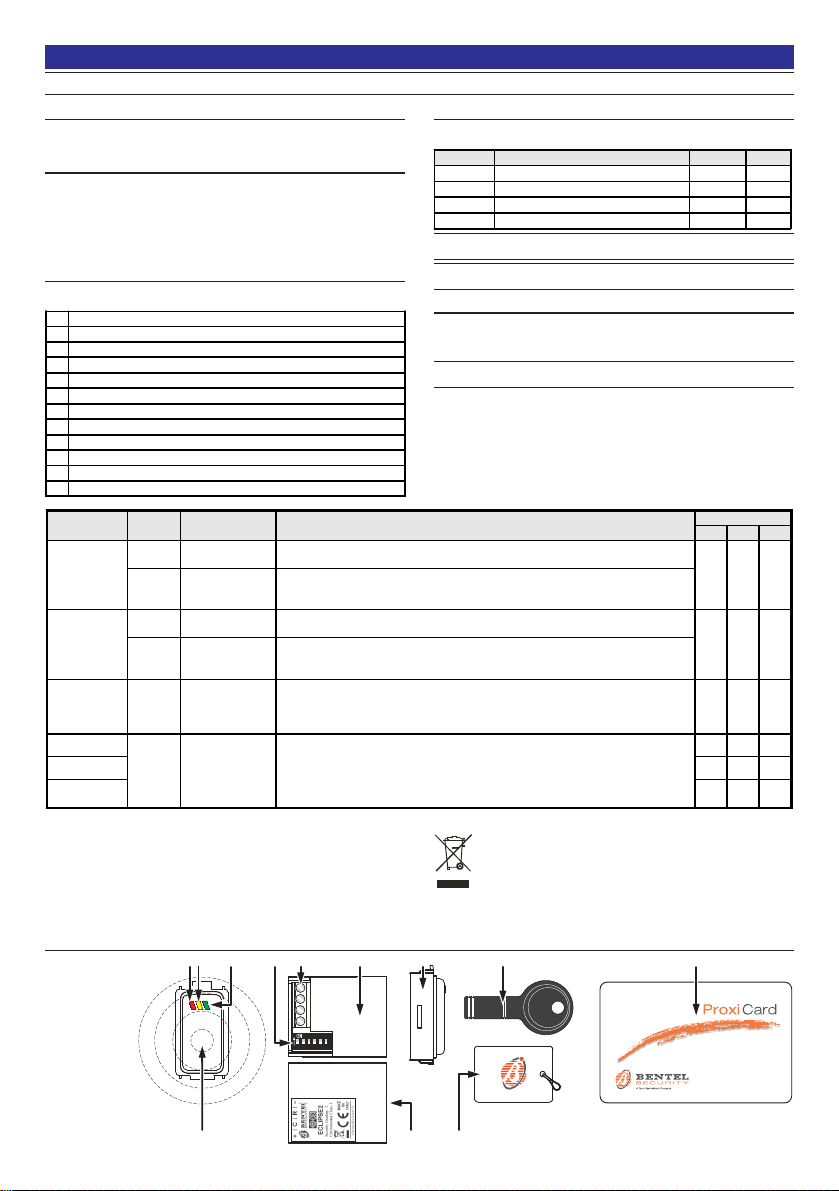

IDENTIFICAZIONE DELLE PARTI
I numeri in grassetto riportati tra parentesi quadre [ ] indicati nei successivi paragrafi
fanno riferimento alle parti riportate in Fig. 1 e descritte nella tabella seguente:
1Spia rossa - Inserimento Aree abilitate sull'inseritore.
2Spia gialla - Inserimento di tipo A.
3Spia verde - Inserimento di tipo B.
4Centro dell'area sensibile.
5Dip-switch per la programmazione dell'Inseritore.
6Morsettiera per i collegamenti.
7ECL2-UKR - Modulo Inseritore Universale: lato morsettiera.
8Cover per il Modulo Inseritore Universale ECL2-UKR.
9Tag di prossimità MiniProxi.
10 Attivatore del tipo SAT2.
11 Tessera di prossimità.
12 ECL2-UKR - Modulo Inseritore Universale: lato etichetta.
DESCRIZIONE DEI MORSETTI
In questo paragrafo sono descritti sinteticamente i morsetti per il collegamento del
lettore ECLIPSE2 ai morsetti della centrale (vedere la tabella seguente).
Morsetto DESCRIZIONE v (V) I (A)
+Alimentazione: positivo 11,0 - 13,8 0,03
CComando – –
RRisposta – –
–Alimentazione: negativo 0–
Il Livello BPI dell'inseritore è 12 V e NON può essere modificato.
Per un corretto funzionamento del sistema di inseritori tra due dispositivi
ECLIPSE2 deve esserci una distanza maggiore di 10 centimetri.
MODALITÀ DI FUNZIONAMENTO
L'InseritoreECLIPSE2è compatibilecontuttele centraliBENTELdiultima generazio-
ne:perl'usoconlecentralidellaserieNORMA8/NORMA4,posizionareilmicrointerruttore
n. 6del dip-switch [5] in posizione ON (di fabbrica in posizione OFF).
Posizionare il microinterruttore 6 prima di alimentare l’inseritore ECLIPSE2.
l microinterruttori 1, 2, 3, 4, 5 del dip-switch [5] servono per programmare l’indirizzo
del dispositivo (vedere la tabella 1).
Avvicinando la chiave elettronica all’area sensibile [4] di un inseritore ECLIPSE2 è
possibileDisinserire oInserirel’impianto.
La procedura per le operazioni di Disinserimento e di Inserimento dell’impianto
tramitel’inseritoreECLIPSE2sonodifferentiasecondodeltipodicentraleinstallata.
Per maggiori informazioni consultare la tabella seguente:
Con la presente, Bentel Security dichiara che il tipo di apparecchiatura radio ECLIPSE2 è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.bentelsecurity.com/dc.
Il contenuto di questo manuale può essere soggetto a modifiche senza preavviso e non rappresenta un impegno da parte della BENTEL SECURITY srl.
ATTENZIONE - NON collegare l’ECLIPSE2 al bus quando questo è alimentato; se ciò non fosse possibile collegare i morsetti del bus nel seguente ordine: –; +; R, C.
Informazioni sul riciclaggio
BENTELSECURITYconsigliaai clientidismaltirei dispositiviusati(centrali,
rilevatori, sirene, accessori elettronici, ecc.) nel rispetto dell'ambiente. Metodi
potenziali comprendono il riutilizzo di parti o di prodotti interi e il riciclaggio di
prodotti, componenti e/o materiali. Per maggiori informazioni visitare il sito:
http://www.bentelsecurity.com/index.php?o=environmental
Direttiva Rifiuti di apparecchiature elettriche ed elettroniche (RAEE WEEE)
Nell'Unione Europea, questa etichetta indica che questo prodotto
NON deve essere smaltito insieme ai rifiuti domestici. Deve essere
depositato in un impianto adeguato che sia in grado di eseguire
operazioni di recupero e riciclaggio. Per maggiori informazioni
visitare il sito: http://www.bentelsecurity.com/index.php?o=environmental
MADE
IN
ITALY
ISO 9001
9105.BNT1 ISO 9001
IT-52587
ISO 14001
9191.BNT2 ISO 14001
IT-52588
OHSAS 18001
9192.BSEC OHSAS 18001
IT - 60983
Inseritore per chiave elettronica
Electronic Key Reader
Lector para llave electrónica
Lecteur pour clé électronique
ECLIPSE2
II
II
IITALIANO
OPERAZIONE
Microinter-
ruttore 6
CENTRALI PROCEDURA SPIE
Rossa Gialla Verde
Disinserimento
OFF ABSOLUTA,
KYO320, KYOUNIT,
NORMA
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. Allo spegnimento di tutte le spie allontanare la Chiave Elettronica dall’area sensibile
dell'inseritore. L’impianto verrà così disinserito. Spenta Spenta Spenta
ON NORMA8/
NORMA4
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. Allontanare la Chiave Elettronica entro massimo 0,5 secondi dall'area sensibile dell'inseritore per
spegnere tutte le spie. L’impianto verrà così disinserito.
Inserimento
Globale
OFF ABSOLUTA,
KYO320, KYOUNIT,
NORMA
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. All’accensione della spia ROSSA, allontanare la Chiave Elettronica dall’area sensibile
dell'inseritore. L’impianto verrà così inserito. Accesa Spenta Spenta
ON NORMA8/
NORMA4
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. Allontanare la Chiave Elettronica entro massimo 0,5 secondi dall'area sensibile dell'inseritore
per accendere la spia ROSSA. L’impianto verrà così inserito.
Inserimento Tipo
A (B) OFF ABSOLUTA,
KYO320, KYOUNIT,
NORMA
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. Le spie cominceranno ad accendersi alternativamente ad intervalli di 2 secondi. Allontanare la
Chiave Elettronica quando sarà accesa la spia GIALLA (VERDE), si accenderà anche la spia
ROSSA e l’impianto verrà inserito in modo A (B).
Accesa Accesa
(Spenta) Spenta
(Accesa)
Inserimento Tipo A
ON NORMA8/
NORMA4
1. Avvicinare la Chiave Elettronica all'area sensibile dell'inseritore.
2. Le spie cominceranno ad accendersi alternativamente ad intervalli di circa 1 secondo. Allontanare la
Chiave Elettronica quando saranno accese le spie GIALLA e/o VERDE.
3. Avvicinare di nuovo la Chiave Elettronica all'area sensibile dell'inseritore e allontanarla entro massimo
0,5 secondi, si accenderà anche la spia ROSSA e l’impianto verrà inserito in modo A, B o A+B.
Accesa Accesa Spenta
Inserimento Tipo B Accesa Spenta Accesa
Inserimento Tipo
A+B Accesa Accesa Accesa
