3
Caract. tech. :
120 W (40x3 W), ~8 A sous 12 V, ~4,2 A sous 24 V,
phare de travail LED dans un boîtier en aluminium,
angle de diffusion de lumière 60°, courant continu
10–30 V, IP65, couleur de lumière 6000K, approx.

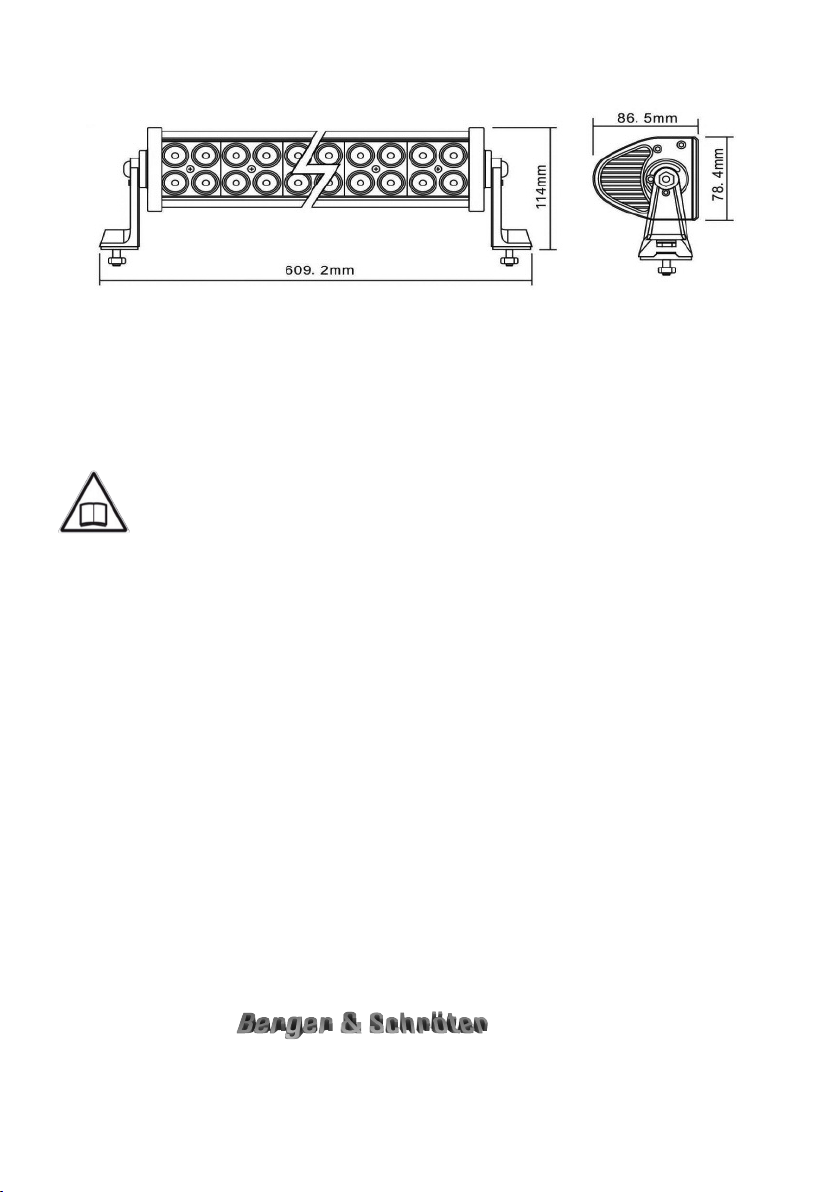

7800 Lumen, hauteur de pose approx. 11,5 cm, hau-
teur de boîtier approx. 8 cm, largeur totale avec sup-
port approx. 61 cm, 2 rang es de DEL.
Attention : Lisez attentivement cette notice de montage.
Avant d'utiliser ce phare de travail DEL, contrôler pr cis ment le respect des prescriptions g -
n rales de s curit suivantes.
Un non-respect peut causer des dommages sur l'appareil et provoquer des blessures.
1. Prescriptions g n rales de s curit
1. Le phare de travail DEL ne doit être installé que par des personnes formées à cet effet et ayant une bonne con-
naissance des prescriptions de sécurité. Le fonctionnement dans le cadre du trafic routier est interdit.
2. L'appareil ne doit pas être accessible aux enfants.
2. Installation/maniement
1. Déballez le phare de travail DEL et sortez tous les éléments du carton.
2. Vissez maintenant les pieds de support latéraux sur le boîtier du phare au moyen des vis à six pans creux four-
nies. La petite vis à six pans creux sert à bloquer le boîtier d'éclairage sur les pieds de support.
3. onter le phare de travail à l'aide des vis et écrous fournis sur la surface de pose prévue. Placer les capuchons
en caoutchouc sous les pieds dans un but de protection.
4. Laisser un électricien qualifié brancher le phare (rouge = +, noir = –).
La source d'alimentation doit fournir un courant continu sous 10V min. jusqu'à 30 V max.
3. Garantie
Nous garantissons ce produit sur une période de 24 mois conformément aux dispositions légales en vigueur à partir
de la date d'achat par le premier utilisateur.
Cette garantie couvre tout défaut de matériau et de fabrication. Elle exclut cependant les points suivants : Vices et
défauts résultants d'une usure normale ainsi que sur des pièces d'usure, etc. : Dommages ou défauts résultants
d'une utilisation non conforme, d'un accident ou d'une modification.
Nous nous réservons le droit de rejeter une exigence de garantie lorsque l'achat ne peut pas être démontré ou bien
s'il est évident que le produit n'a pas été contrôlé voire entretenu correctement (mesures non prises ou insuffisantes
lors du nettoyage et de l'entretien).
Conservez soigneusement votre quittance d'achat. Elle sert de preuve quant à la date de l'achat.
Dans le cas d'une demande de réparation intervenant durant la période de garantie, l'appareil doit être rapporté
complet, non démonté et nettoyé au revendeur (si possible dans son emballage d'origine) et avec la quittance
d'achat.
Copyright by
www.berger-schroeter.de
Tous droits réservés. Ce mode d’emploi ne peut être reproduit partiellement ou non, sous quelque forme que ce soit, ni ne peut être
copié ou modifié par un procédé électronique, mécanique ou chimique sans l’accord écrit de Berger + Schröter. Des modifications
techniques peuvent y être apportées à tout moment et sans préavis. Le mode d’emploi est corrigé régulièrement. Nous n’assumons
aucune responsabilité pour les erreurs techniques ou erreurs d’impression et leurs conséquences.
Contenu de la livraison :
2 cl s à six pans creux 2,5 + 5 mm
2 vis à six pans creux M3, 17 mm de long
2 vis à six pans creux M6, 23 mm de long
2 vis à six pans creux M6, 30 mm de long
2 crous M6
2 capuchons en caoutchouc
(F) Notice de montage pour phare de travail DEL n° d'art. 20198
