Berger & Schroeter BG962-X36W Manuale utente
1
(D) BG962-X36W
Colorbild Wildkamera, eine Weitwin-
kel-Kamera mit 120° Objektiv.
BEDIENUNGSANLEITUNG
Art.-Nr. 32007
2
Inhalt
1. Anweisung 2
1.1 Allgemeine Beschreibung 2
1.2 Kamera im Überblick 3-4
1.3 Aufnahmeinformationsanzeige 5
1.4 Vorsichtsmaßnahmen 5
2. Schnellstartanleitung 6
2.1Netzteil 6
2.2 SD-Karte einlegen 6
2.3 Allgemeine Kamerabedienung 7
3. Erweiterte Bedienung 7
3.1 Arbeitsmodus 7
3.2 Auslösemodus 8
3.3 Elementeinstellungen 8-10
3.4Standardeinstellung 11
3.5 Ausschalten 11
4. Montage der Kamera 12
5. PIR-Erkennungszone 13
6. Technische Daten 14
7. Teileliste 15
1. Basic
1.1 Allgemeine Beschreibung
Diese automatische Überwachungskamera kann durch jede
menschliche oder tierische Bewegung mithilfe eines hochempfind-
lichen Passiv-Infrarot-Bewegungssensors (PIR) ausgelöst werden.
Die Kamera nimmt qualitativ hochwertige Bilder (bis zu 36 Mega-
pixel) oder Videoclips auf. Es kann auch in der Nacht klare
Schwarzweißbilder oder Videos aufnehmen.
BG962-X36W: Diese Kamera verfügt über 40 940-nm-LEDs und
einen Xenon-Blitz. Der Xenon-Blitz ergänzt das Licht in der Nacht,
das sich nach dem Filtern in Infrarotlicht verwandelt und die Be-
lichtungszeit verkürzen kann. Diese Funktion führt zu einer Bewe-
gungsschärfe bei Videoaufnahmen.
3

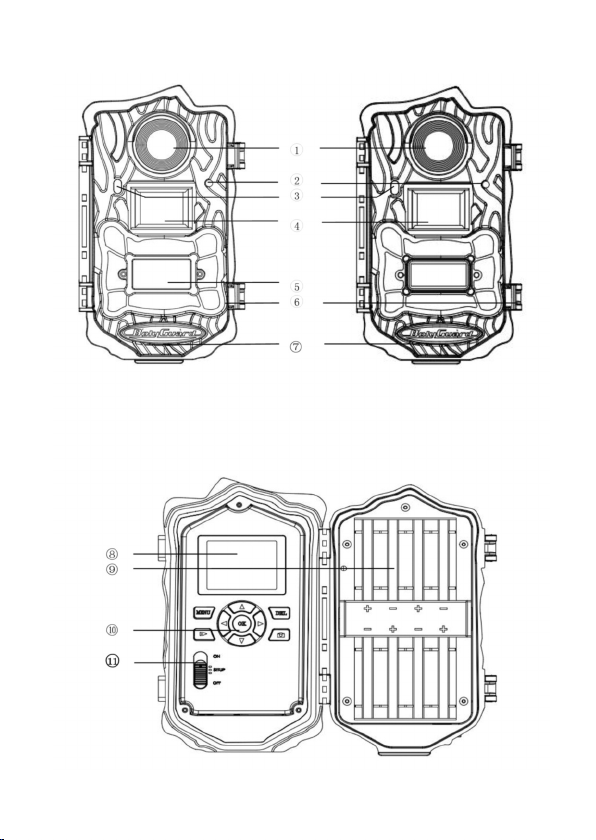

1.2 Kamera auf einen Blick
Abb. 1:
Vorderansicht ohne
Blitzabdeckung
Abb. 2:
Vorderansicht mit
Blitzabdeckung
Abb. 3: Innenansicht
4
Fig. 4: Übersicht
AUS - EINSTELLEN - EIN
AUS: Schalten Sie die Kamera aus.
SET UP: Kameraeinstellungen ändern.
EIN: In den Jagdmodus wechseln
oder Sicherheitsmodus.
1 Linse 2 Mikrofon 3 Anzeige-LED
4 PIR 5 Blitz 6 Verschluß
7 Lautsprecher 8 LCD-Anzeige 9 Batteriefach
10 Bedienfeld 11 Netzschalter 12 DC 6V
13 TV-Ausgang 14 USB-Anschluss 15 SD-Kartensteckplatz
16 Untere Schraube 17 DC Netzanschluß
MENÜ Menü aufrufen / verlassen LÖSCHEN Fotos oder Videos löschen
Wechsel zwischen Vorschau Option auswählen (links, rechts)
und Wiedergabestatus Ändern Sie die Fotogröße
Element auswählen Element auswählen
(OBEN) (UNTEN),
OK Auswahl treffen (OK) Fotos oder Videos aufnehmen
5
1.3 Aufnahmeinformationsanzeige
Wenn die Kamera eingeschaltet ist (auf SETUP stellen), dann werden
die aktuellen Einstellungen auf dem Bildschirm angezeigt.
1.4 Vorsichtsmaßnahmen
●
Die Kamera wird mit 8 AA-Batterien oder leichstromnetzteil mit Strom
versorgt, Ausgang von 6V.
Bitte Legen Sie die Batterien richtig ein, indem Sie die Polarität beachten.
(Die Spannung von Einzelbatterien sollte höher als 1,5 V sein)
●
Setzen Sie eine SD-Karte ein, wenn der Netzschalter auf OFF steht.
Die Kamera hat keinen internen Speicher für das Speichern von Bildern oder
Videos. Wenn keine Karte eingelegt ist, wird die Kamera sich nach einem
Hinweiston automatisch ausschalten.
●
Bitte legen Sie die SD-Karte nicht ein und nehmen Sie sie nicht
heraus, wenn der Netzschalter eingeschaltet ist und sich in der Position ON
befindet .
●
Es wird empfohlen, die SD-Karte mit der Kamera zu formatieren, wenn sie
zum ersten Mal verwendet wird.
●
Die Kamera befindet sich im USB-Modus, wenn sie an einen USB-Anschluss
von einem Computer angeschlossen ist. In diesem Fall fungiert die SD-Karte
als Wechseldatenträger.
●
Im SETUP-Modus schaltet sich die Kamera nach 3 Minuten im Leerlauf
automatisch aus. Bitte schalten Sie den Strom wieder ein, wenn Sie weiter
mit der Kamera arbeiten möchten.
Kameramodus Bildgröße
Batteriestand SD-Karten-
symbol Anzahl der
Bilder
Verfügbarer
Speicherplatz
6
2. Kurzanleitung
Was Sie brauchen:
Um die Kamera zu benutzen, benötigen Sie:
●Eine entsperrte SD-Karte;
●4 oder 8 AA-Batterien (High-Density- und High-Performance-Alkali)
Batterien werden empfohlen)
●Ein PC mit einem USB 2.0-Anschluss und Internetzugang
2.1 Stromversorgung
1) Batterieleistung: Legen Sie entsprechend der Abbildung 4 oder 8
AA-Batterien mit der richtigen Polarität ein. (Die Spannung einer
einzelnen Batterie sollte höher als 1,5 V sein.)
Wenn die Batterien extrem schwach sind, schaltet sich die Kamera
automatisch nach Hinweistönen aus. Bitte wechseln Sie in diesem
Fall die Batterien
2) Externe Stromversorgung: Stecken Sie das externe 6-V-Netzteil ein.
HINWEIS:
●Die Batterien können als Notfallsicherung verwendet werden bei
externer Stromversorgung oder Solarladung.
●Wenn die Batterien durch falsche ersetzt werden, besteht
Explosionsgefahr
2.2 SD-Karte einlegen
Legen Sie eine neue SD-Karte in den Kartensteckplatz ein. Vergewissern
Sie sich, dass sich die SD-Karte in der Schreibposition (nicht gesperrt)
befindet, da sonst die Kamera nicht ordnungsgemäß funktioniert.
7
Einstellung Machen Sie das
Vorschau-Status Stellen Sie den Hauptschalter auf SETUP, um den
Startbildschirm zu starten.
Menu einstellen Stellen Sie den Hauptschalter auf SETUP. Drücken Sie
MENU um auf die Einstellungsseite zuzugreifen.
Wiedergabestatus Stellen Sie den Hauptschalter auf SETUP. Drücken Sie
um auf den Wiedergabestatus zuzugreifen.
Foto- und Video- Drücken Sie auf dem Startbildschirm ▲▼ um zwischen
modus wechseln dem Foto-, Video- und Foto + -Videomodus zu wechseln.
Manuelle Aufnahme Drücken Sie auf dem Startbildschirm (Fotomodus),
eines Fotos um ein Foto aufzunehmen.
Fotos und Drücken Sie im Wiedergabemodus ▲▼, um Fotos
Videos anzeigen und Videos anzuzeigen.
Löschen Sie Drücken Sie im Wiedergabemodus ▲▼, um Element
Fotos oder Videos LÖSCHEN auszuwählen. Drücken Sie ENTF, um ein Foto
oder alle zu löschen.
2.3 Allgemeine Kameraoperationen
3. Erweiterte Bedienung
3.1 Arbeitsmodus
SETUP-Modus: Schalten Sie die Kamera in die Position SETUP, um die
Kamera einzustellen, eine manuelle Aufnahme durchzuführen, Fotos und
Videoclips wiederzugeben.
agdmodus: Schalten Sie die Kamera in die Position EIN, um Fotos
oder Videos aufzunehmen. Wenn die Kamera Bewegungen in ihrem
Überwachungsbereich erkennt, nimmt sie automatisch Fotos oder Vi-
deos gemäß den zuvor programmierten Einstellungen auf. Nach dem
Einschalten der Kamera blinkt die Bewegungsanzeige-LED (rot) ca. 10
Sekunden lang. In diesem Zeitintervall können Sie die Kamera für auto-
matische Überwachungsvorgänge positionieren (z. B. zum Schließen
und Verriegeln der Kamera, zum Befestigen der Kamera an einem Baum
und zum Verlassen des Aufnahmebereichs).
Aus-Modus: Schalten Sie die Kamera auf AUS-Position, um sie auszu-
schalten.
8
3.2 Triggermodus
PIR-Triggerung: Die PIR-Triggerung ist die Standardeinstellung. Die Kamera
funktioniert nur, wenn Bewegungen erkannt werden. Wenn die PIR-Empfindlich-
keit auf PIR AUS eingestellt ist, stoppt die Kamera die PIR-Auslösung.
Timer-Triggerung: Wenn die Timer-Triggerung ausgeschaltet ist, ist sie deakti-
viert. Wenn Sie das Timer-Auslöseintervall auf einen Wert ungleich Null ändern,
beginnt die Kamera im voreingestellten Intervall zu arbeiten.
PIR- und Timer-Triggerung: Sowohl für die PIR- als auch für die Timer-Trigge-
rung muss der Benutzer zur PIR-Empfindlichkeit wechseln, um „normale, hohe
oder niedrige“ Empfindlichkeiten entsprechend den externen Umgebungen ein-
zustellen, und das Timer-Intervall auf einen gewünschten Wert ungleich Null ein-
stellen. Die Kamera nimmt Bilder oder Videos in einem voreingestellten
Zeitintervall auf, auch wenn keine Bewegungen erkannt werden. Die Kamera
nimmt auch Bilder und Videos auf, wenn Bewegungen erkannt werden.
3.3 Wunscheinstellungen
Stellen Sie den Hauptschalter auf SETUP und drücken Sie MENU, um den
SETUP-Modus aufzurufen. Sie können die Einstellungen an Ihre Bedürfnisse
anpassen. Die folgende Tabelle zeigt die Kameraeinstellungen.
Einstellungselemente
Beschreibung
Kamera Modus
Nimmt Fotos auf, zeichnet Videos auf oder macht beides
Fotogröße Wählen Sie die Fotogröße.
Videogröße Wählen Sie die Videogröße.
Foto Anzahl Wählen Sie die Anzahl der nach jeder Auslösung
je Bewegung aufgenommenen Fotos..
Videolänge Wählen Sie die Dauer der Videoaufnahme. Dieser
Parameter kann nur im Videomodus EIN-Modus einge-
stellt werden. Einstellbar von 5 bis 180 Sekunden. Der
Standardwert beträgt 10 Sekunden. Drücken Sie LINKS
oder RECHTS, um die Videolänge zu verringern oder
erhöhen.
Uhr einstellen Stellen Sie Datum und Uhrzeit der Kamera ein. Sie
müssen das Datum und die Uhrzeit des eräts nach
jedem Batteriewechsel neu einstellen.
Das Datumsformat ist Monat / Tag / ahr
Zeitformat ist Stunde: Minute: Sekunde.
Kameraeinstellungselemente
9
Einstellungen Beschreibung
Zeitraffer Zeitraffer bedeutet, dass die Kamera Bilder oder Videos in
einem voreingestellten Zeitintervall aufnehmen kann,
unabhängig davon, ob Bewegungen erkannt werden. Der
Standardparameter ist Off, was bedeutet, dass die Timer-
Funktion deaktiviert ist. Wenn Sie diesen Parameter auf einen
Wert ungleich Null ändern, wird der Zeitraffer-Modus aktiviert
und die Kamera nimmt Fotos im angegebenen Zeitintervall
auf. HINWEIS: Wenn der PIR-Tr gger ausgeschaltet st,
kann d e Ze trafferfunkt on n cht ausgeschaltet werden.
PIR Trigger Wählen Sie die Empfindlichkeit des PIR-Sensors. Dieser
Parameter definiert die Empfindlichkeit des PIR: Hoch,
Normal, Niedrig oder Aus. Der Standardwert ist "Normal". Die
höhere Empfindlichkeit zeigt an, dass die Kamera leichter
durch Bewegung ausgelöst wird, wodurch mehr Bilder oder
Videoaufnahmen aufgenommen werden. Es wird empfohlen,
eine hohe Empfindlichkeit in einem Raum oder einer
Umgebung mit geringen Störungen und eine niedrigere
Empfindlichkeit für den Außenbereich oder Umgebungen mit
starken Störungen (z. B. Wind, Rauch, Fensternähe usw.) zu
verwenden. Darüber hinaus hängt die Empfindlichkeit des PIR
stark von der Temperatur ab. Höhere Temperaturen führen zu
geringerer Empfindlichkeit.
HINWEIS: Wenn "Zeitraffer" auf "Aus" gesetzt ist, kann
der PIR-Trigger nicht auf "Aus" gesetzt werden.
PIR-Intervall Dieser Parameter gibt an, wie lange der PIR (Passive Infrared
Motion Sensor) nach jeder Auslösung im ON-Modus deakti-
viert wird. Während dieser Zeit reagiert der PIR des eräts
nicht auf Bewegungen. Der Mindestintervall beträgt 0 Sekun-
den, was bedeutet, dass der PIR die ganze Zeit funktioniert.
Der maximale Intervall beträgt 1 Stunde. Dies bedeutet, dass
der PIR nach jeder Auslösung für 1 Stunde deaktiviert wird.
Drücken Sie LINKS oder RECHTS, um den Wert zu verringern
oder zu erhöhen.
Zeitschaltuhr Dieser Parameter definiert eine bestimmte Zeit an einem Tag,
an dem die Kamera ausgelöst werden kann, während sich das
erät außerhalb der Arbeitszeit ausschaltet. Der effektive Wert
reicht von 00:00 bis 23:59. Die Standardeinstellung ist Aus,
was bedeutet, dass die Kamera weiterarbeitet. Zeitschaltuhr
Ein bedeutet, dass die Kamera nur während der Zeit gemäß
den voreingestellten Einstellungen arbeitet.
10
Einstellung Beschreibung
Zeitschaltuhr Wählen Sie die Wochentage aus, an denen die Kamera
Wochentage funktionsfähig ist.
Sprache Wählen Sie die gewünschte Sprache.
Signalton Aktivieren oder deaktivieren Sie den Signalton.
Kameraname Der Kamera einen Namen von A bis Z geben, um zu
unterscheiden, welches Foto von welcher Kamera
aufgenommen wurde.
Endlosschleife Wenn im Jagdmodus die SD-Karte voll ist, werden die ersten
Bilder oder Videos durch neu aufgenommene Bilder oder
Videos ersetzt, um zu verhindern, dass die Speicherkarte
manuell abgerufen werden muss.
HINWEIS: Im SETUP-Modus kann die SD-Karte den Speicher
nicht überschreiben
SD Karte formatieren Alle Bilder und Videos auf der SD-Karte werden gelöscht.
Stellen Sie daher sicher, dass wichtige Daten gesichert
wurden.
Standardeinstellung Setzt alle Kundeneinstellungen auf die Standardwerte zurück.
Ausführung Versionsinformation.
*Nachdem Sie eine Einstellung im SETUP-Modus geändert haben, müs-
sen Sie „OK“ drücken, da die Kamera sonst keine neuen Änderungen ak-
zeptiert.
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
