Produkteigenschaften
1. Abgestimmt auf den Frequenzbereich 470 – 800 MHz.
2. Vorgesehen zum Betrieb von bis zu vier UHF Diversityempfängern an nur zwei Antennen,
wodurch nicht nur die Installation erleichtert, sondern auch die Empfangssicherheit erhöht wird.
3. Der Splitter verfügt über hochwertige Schaltungstechnik, die sowohl die Empfangssicherheit, als
auch die Reichweite der angeschlossenen Funksysteme optimiert. Die Gesamtverstärkung vom
Antenneneingang zu jedem Ausgang beträgt etwa Faktor 1. Pegelverluste, wie in passiven
Splittern, treten nicht auf.

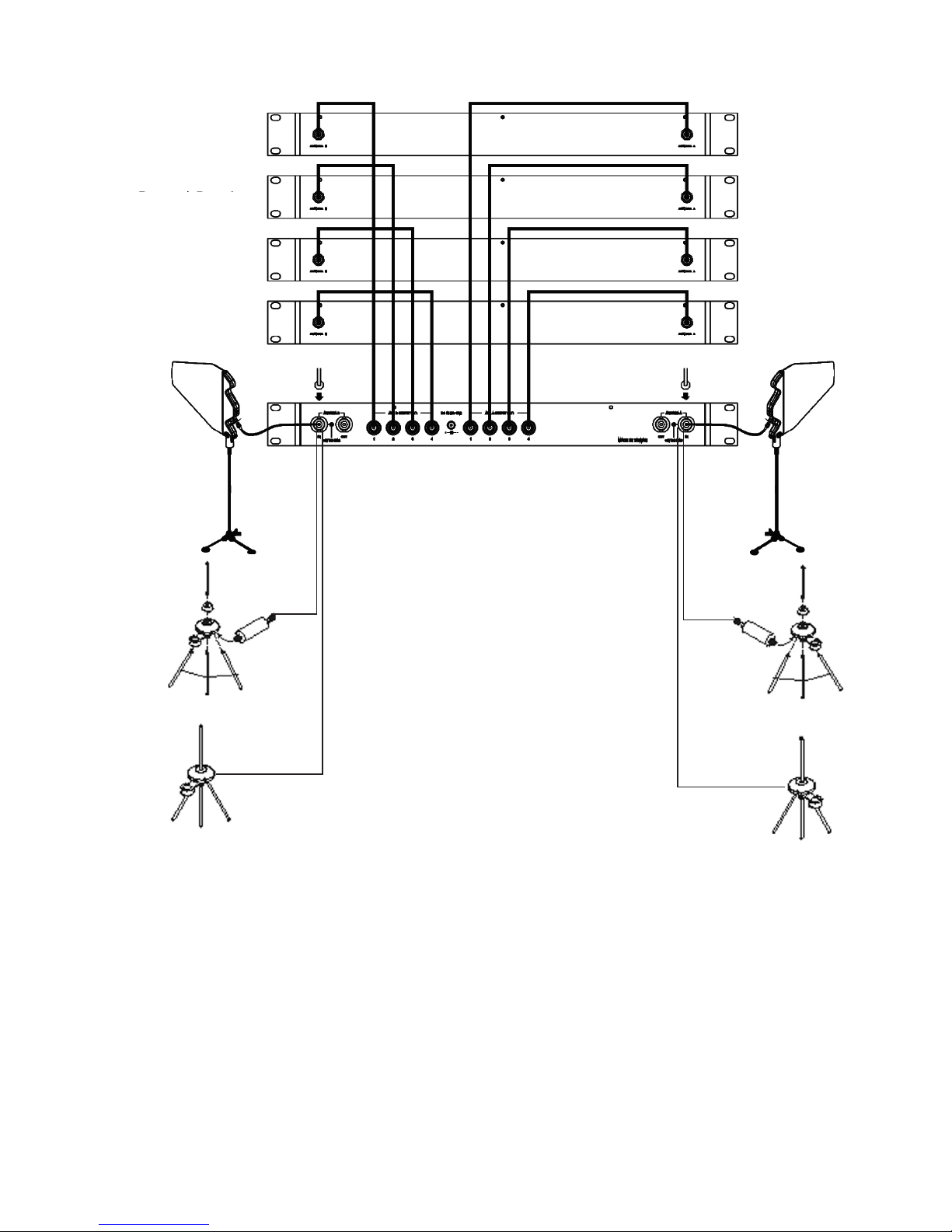

4. Für den Diversity-Betrieb bietet der ZAS 900 zwei Antenneneingänge, die auf jeweils vier
Ausgänge verteilt werden. Der Betrieb ist, sowohl mit direkt angeschlossenen Antennen, wie
auch mit abgesetzten Modellen (AT 70 Groundplane oder AT 91 Richtantenne) möglich.

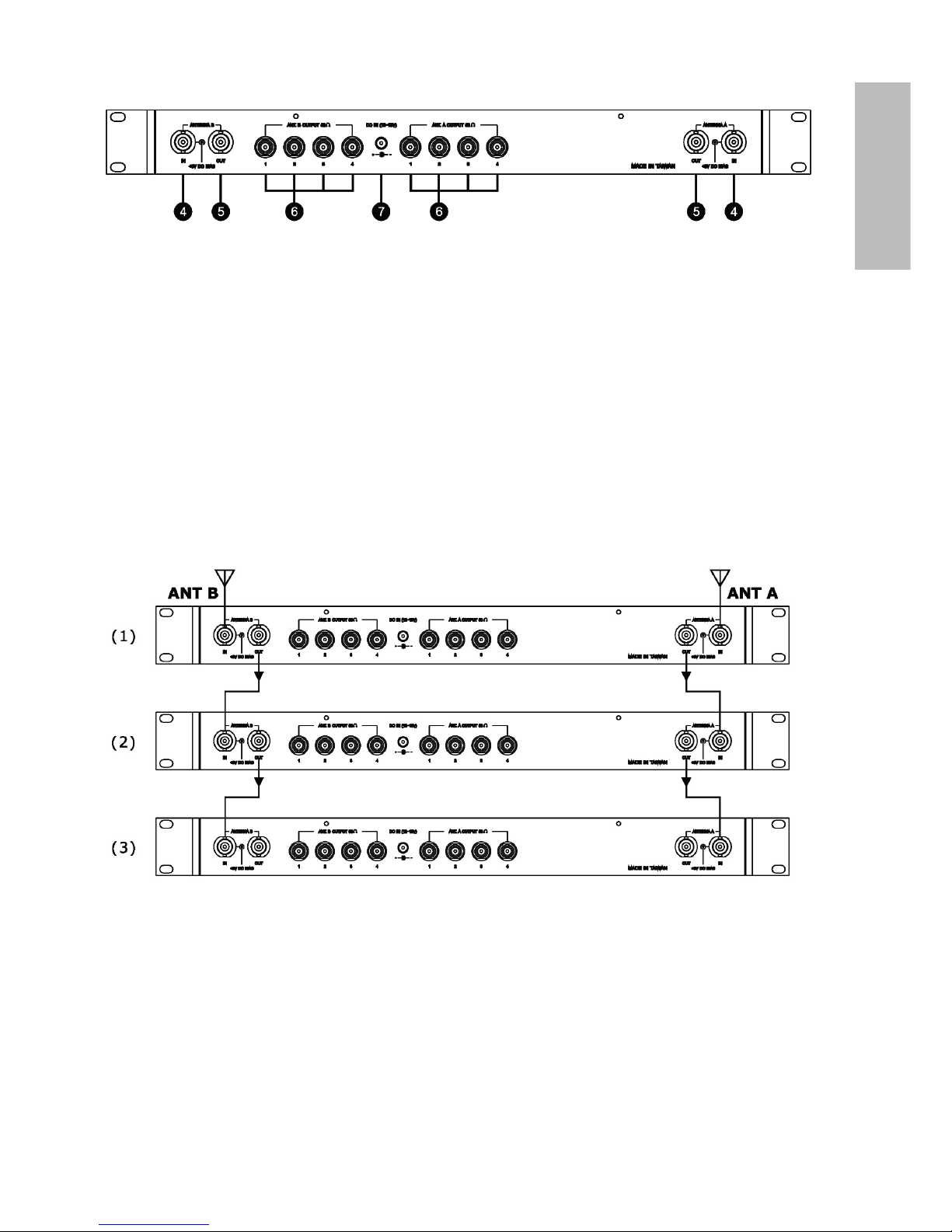

5. Zusätzlich, zu den jeweils vier gesplitteten Antennenausgängen, steht jeweils ein durchge-
schleifter Anschluss zur Verfügung, an den weitere Splitter für aufwändigere Installationen
angeschlossen werden können.
6. Beide Antenneneingänge liefern eine Versorgungsspannung für aktive Antennen oder Booster.
7. Betriebsanzeige, zeigt die aktive Verbindung zum Booster an.
8. Maße (B x H x T). 482 x 44 x 190 mm
9. Gewicht: Ca. 1,5 kg
Lieferumfang
1. 8 x Antennenkabel, 40 cm lang (TNC)
2. 1 Paar 19"-Rackeinbauwinkel
3. 1 Paar FB 30 Befestigungswinkel
4. 1 x 12V/500mA Netzteil
5. 1 x Bedienungsanleitung
Bedienelemente und Funktionen

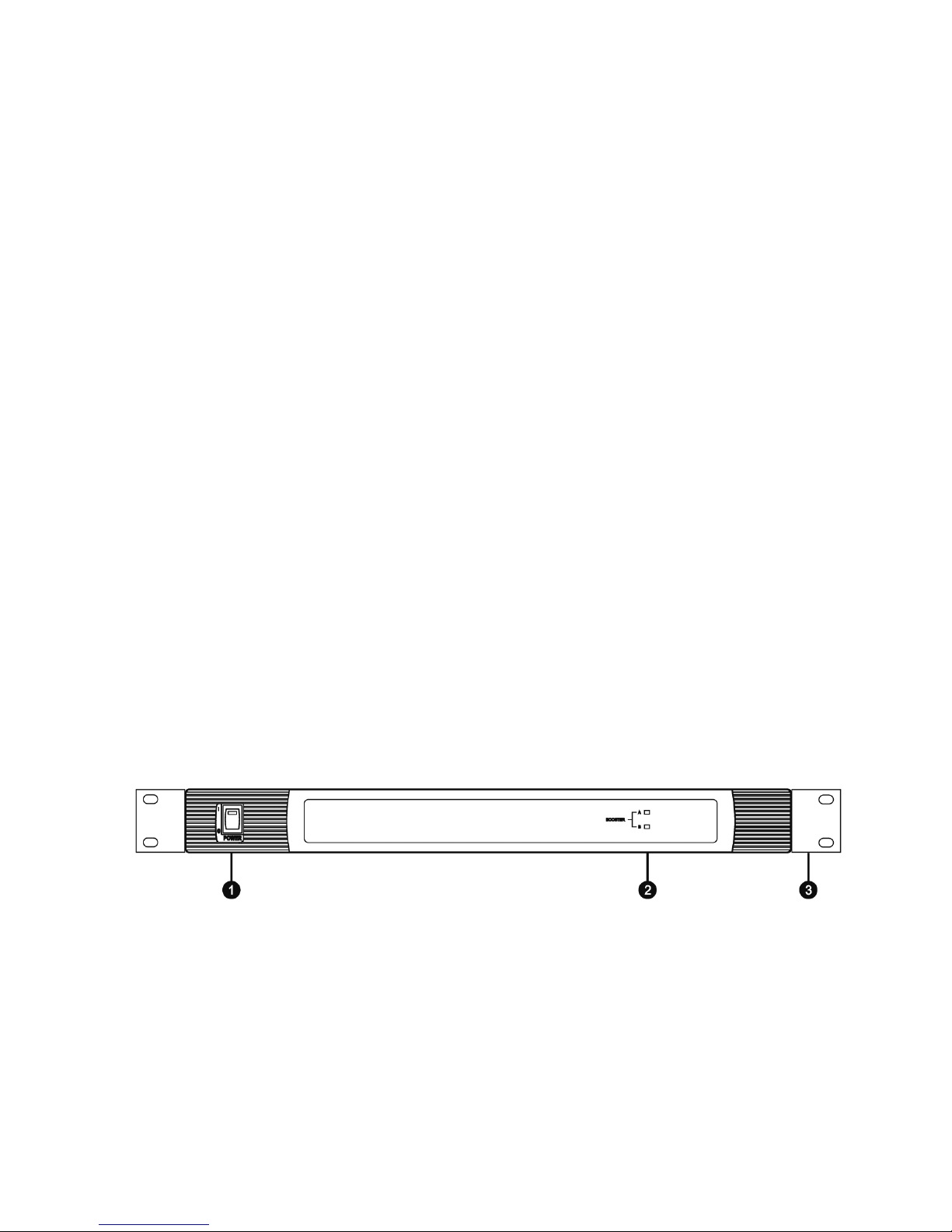

Vorderseite
Netzschalter und Betriebsanzeige: Wenn das Gerät eingeschaltet ist, leuchtet die rote Anzeige.
Booster Betriebsanzeige: Die Anzeige leuchtet, wenn eine abgesetzte Antenne mit einem
aktiven Booster verbunden ist und erfolgreich von dem Antennenausgang versorgt wird .
Befestigungswinkel: Für Montage in ein Standard 19"-Rack.
