BGS technic 987 Manuale utente

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Drehmomentschlüssel

Artikel Antrieb Drehmomentbereich Genauigkeit Ratschenkopf

987 6,3 mm (1/4”) 5 - 25 Nm ± 4% 24 Zähne

988 10,0 mm (3/8“) 19 - 110 Nm ± 4% 24 Zähne

6653 12,5 mm (1/2“) 70 - 350 Nm ± 4% 24 Zähne

SICHERHEITSHINWEISE

 Lesen Sie diese Anleitung sorgfältig, bevor Sie den Drehmomentschlüssel bedienen.

 Drehmomentschlüssel nur für Drehmomente verwenden die innerhalb der Einstellmöglichkeit liegen.

 Dieser Drehmomentschlüssel dient ausschließlich dem manuellen Anziehen von Verschraubungen.

Verwenden Sie diesen nicht zum Lösen oder für andere Zwecke.

 Ein Auslösen kann nur erreicht werden, wenn der Schlüssel im Uhrzeigersinn verwendet wird.

 Defekte Schrauben, Muttern oder Steckschlüssel können plötzlich brechen. Zur Vermeidung von

Verletzungen, halten Sie einen festen Stand und verwenden Sie den Drehmomentschlüssel nicht an

gefährlichen Stellen oder in der Nähe von rotierenden Maschinen.

 Dieser Schlüssel wird bei unsachgemäßer Behandlung kein zu hohes Drehmoment verhindern, es

handelt sich nicht um eine Drehmomentbegrenzung. Erfahren Sie, wie sich unterschiedliche große

Drehmomentwerte "anfühlen". So reduzieren Sie Schäden und Verletzungen, die durch

versehentliches Anziehen mit zu hohem Drehmoment führen können.

 Halten Sie den Drehmomentschlüssel ausschließlich am Handgriff und benutzen sie kein Rohr als

Verlängerung.

 Es gibt keine vom Anwender zu wartenden Komponenten im Inneren des Drehmomentschlüssels.

Zerlegen des Drehmomentschlüssels oder Änderungen können zum Genauigkeitsverlust und zum

Erlöschen der Garantie führen.

DREHMOMENTSCHLÜSSEL VERWENDEN

1. Halten Sie den Schraubenschlüssel in der linken Hand und Lösen Sie die Arretierschraube durch

Drehen gegen den Uhrzeigersinn.

2. Stellen Sie das gewünschte Drehmoment am Handgriff ein (siehe Beispiel 30-36 FT/LB).

a) Drehen Sie am Drehgriff bis 0 auf der Fein-Skala und die 30 auf der Basis-Skala erreicht ist.

(Eingestellter Wert=30 FT/LB).

b) Drehen Sie nun den Handgriff weiter, bis die 6 auf der Fein-Skala erreicht ist (Eingestellter

Wert=36 FT/LB).

c) Sperren Sie den Handgriff durch Drehen der Arretierschraube im Uhrzeigersinn.

3. Installieren Sie den passenden Steckschlüssel und stecken Sie diesen auf die Mutter / Schraube.

Drehen Sie nun die Schraube durch Betätigung am Handgriff bis Sie ein „Klick“ hören/fühlen.

4. Einstellung des Drehmomentwertes anhand der Nm-Skala wird in gleiche Weise wie oben

beschrieben durchgeführt. Die Nm-Skala hat bedingt durch die Kalibrierung keine geraden Zahlwerte.

Werte können anhand der Umrechnungstabelle im Anhang ermittelt werden.

ACHTUNG

 Beenden Sie das Anziehen direkt nachdem ein „Klick“ zu hören / fühlen ist. Achten Sie besonders bei

kleinen Drehmomentwerten auf das Klickgeräusch, dies ist sehr leise und kann deshalb leicht

überhört werden.

 Wurde der Drehmomentschlüssel für eine längere Zeit nicht verwendet, muss dieser vor Gebrauch

mehrmals vom niedrigsten auf den höchsten Drehmomentwert und umgekehrt eingestellt werden.

Dadurch wird das Schmiermittel im inneren wieder gleichmäßig verteilt.

 Den Drehmomentschlüssel nach Gebrauch auf niedrigsten Drehmomentwert einstellen.

 Drehen Sie den Handgriff niemals unter den kleinsten Drehmomentwert.

 Ihr Drehmomentschlüssel ist ein Präzisions-Messgerät und sollte mit Vorsicht behandelt werden.

 Drehen Sie den Handgriff nicht, wenn dieser Arretiert ist.

 Reinigen Sie den Drehmomentschlüssel nur durch Abwischen. Verwenden Sie keine

Reinigungsmittel, die das Schmiermittel im inneren beeinflussen kann.

Art. 987

988

6653

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BEISPIEL EINER DREHMOMENTEINSTELLUNG

FOOT POUND SKALA

(FT/LB)

FOOT POUND SKALA

(FT/LB)

30 FT/LB

36 FT/LB

1 Strich auf Feinskala

= 1 FT/LB

80 FT/LB 89 FT/LB

NEWTON METER

SKALA (Nm)

NEWTON METER

SKALA (Nm)

27,10 Nm

36,59 Nm

1 Strich auf Feinskala

= 1,356 Nm

Kalibrierschraube

Genauigkeit ± 4%

Nicht ohne

Spezialgerät

einstellen

Basis

Skala

Fein-Skala

0-10 auf

Hand

rif

Arretier-

schraube

FT/LB

Basis-Skala

Umschalt-

hebel

erchromt

4-kant

Antrieb

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Bedienungsanleitung

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

UMRECHNUNGSTABELLE

FT/LB Nm Kgm FT/LB Nm Kgm

20 27,12 2,76 165 223,74 22,80

25 33,90 3,46 170 230,52 23,49

30 40,68 4,15 175 237,30 24,19

35 47,46 4,84 180 244,08 24,88

40 54,24 5,53 185 250,86 25,57

45 61,02 6,22 190 257,64 26,26

50 67,80 6,91 195 264,42 26,95

55 74,58 7,60 200 271,20 27,64

60 81,36 8,29 205 277,98 28,33

65 88,14 8,98 210 284,76 29,02

70 94,92 9,67 215 291,54 29,71

75 101,70 10,37 220 298,32 30,40

80 108,48 11,06 225 305,10 31,10

85 115,26 11,75 230 311,88 31,79

90 122,04 12,44 235 318,66 32,48

95 128,82 13,13 240 325,44 33,17

100 135,60 13,82 245 332,22 33,86

105 142,38 14,51 250 339,00 34,55

110 149,16 15,20 255 345,78 35,24

115 155,94 15,89 260 352,56 35,93

120 162,72 16,58 265 359,34 36,62

125 169,50 17,28 270 366,12 37,31

130 176,28 17,97 275 372,90 38,01

135 183,06 18,66 280 379,68 38,70

140 189,84 19,35 285 386,46 39,39

145 196,62 20,04 290 393,24 40,08

150 203,40 20,73 295 400,02 40,77

155 210,18 21,42 300 406,80 41,46

160 216,96 22,11 305 413,58 42,15

KALIBRIERUNG

Dieser Drehmomentschlüssel wurde vor der Auslieferung auf eine Genauigkeit von ± 4% kalibriert

(oberer und unterer Drehmomentwert).

REPARATUR / KALIBRIERUNG

Von Zeit zu Zeit sollten der Drehmomentschlüssel auf Genauigkeit hin überprüft werden. Dies sollte

mindestens einmal pro Jahr oder alle 10.000 Prüfzyklen erfolgen, je nachdem was zuerst zutrifft.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Torque Wrench

Item

Square Drive

Torque Range

Accuracy

Ratchet Head

987

6,3 mm (1/4”)

5 - 25 Nm

± 4%

24 Tooth

988

10,0 mm (3/8“)

19 - 110 Nm

± 4%

24 Tooth

6653

12,5 mm (1/2“)

70 - 350 Nm

± 4%

24 Tooth

SAFETY ADVISE

•Study this booklet carefully before attempting to operate this wrench.

•Never apply more torque than the maximum scale reading.

•This torque wrench is designed for manual tightening of threaded fasteners only. Do not use it for

loosening or for any other purpose.

•Torque settings can only be achieved when the wrench is used in a clockwise direction.

•Over torqued or defective fasteners and sockets may suddenly break. Ratchets that are

improperly engaged, worn out, damaged or over torqued may slip or break. To prevent injury,

keep proper footing and balance at all times. Do not use the wrench in places from which you

may fall or slip, or around rotating machinery.

•This wrench will not prevent you from applying more torque than set-it is not a torque limiting tool.

Learn how different amounts of torque "feel" so you will reduce the possibility of damage and/or

injury due to accidental over torqueing.

•Apply force to the grip only. Do not use "cheater bars" (a piece of pipe placed over the hand grip).

•There are no user-serviceable components inside the wrench. Disassembling the wrench or

making any adjustments will result in the loss of accuracy and will void the warranty.

USE TORQUE WRENCH

1. Balance the wrench in your left hand and unlock knurled handle by turning locking knob anti

clockwise.

2. Set torque amount by turning knurled handle see example 30-36 FT/LB.

A. Turn handle until 0on fine scale reach 30 FT/LB on base scale.

B. To set 36 FT/LB turn handle until fine scale reach 6.

C. Lock handle by turning the locking knob clockwise.

3. Install the proper socket or attachment to nut or bolt and pull handle until you feel and/or hear the

wrench click.

4. Setting of Nm scale is done in the same way as above, by necessity this scale is not calibrated in

even numbers so setting will be more approximate or use the conversion table.

WARNING

•Do not pull after the wrench clicked. Use special care at low torque settings.

•If the wrench has not been used for a longer time, operate it several times at low torque to allow

internal lubricant to recoat.

•When not in use, keep lowest torque setting.

•Do not turn handle below lowest torque setting.

•Your torque wrench is a precision measuring instrument and should be treated as such.

•Clean only by wiping. Do not use any type of cleaner which may affect the special internal

lubricant with which this wrench is packed at the factory.

•Do not attempt to turn the grip while it is locked.

BGS 987

988

6653

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

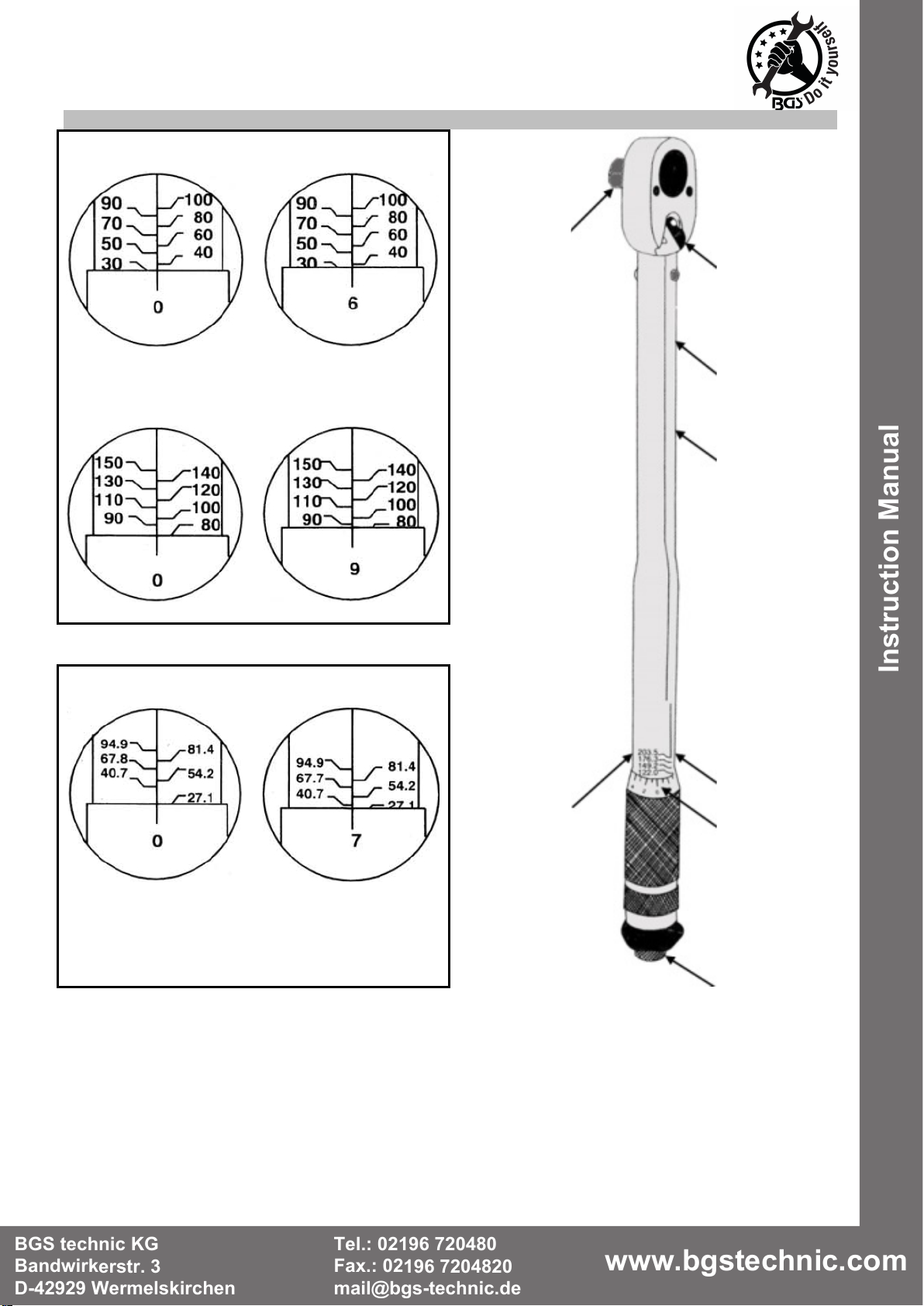

EXAMPLES OF TORQUE SETTINGS

FOOT POUND SCALE

(FT/LB)

FOOT POUND SCALE

(FT/LB)

30 FT/LB

36 FT/LB

1 Line on Finescale

= 1 FT/LB

80 FT/LB

89 FT/LB

NEWTON METER

SCALE (Nm)

NEWTON METER

SCALE (Nm)

27,10 Nm 36,59 Nm

1 Line on Finescale

= 1,356 Nm

Calibrate Screw

Accuracy ± 4%

Do not adjust

without specific

equipment

Base Scale

Fine Scale

0-10 on

handle

Locking

Knob

FT/LB

Base Scale

Flip

Reverse

Chrome

finish

4-pt.

Drive

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

CONVERSION TABLE

FT/LB

Kgm

FT/LB

Kgm

27,12

2,76

165

223,74

22,80

33,90

3,46

170

230,52

23,49

40,68

4,15

175

237,30

24,19

47,46

4,84

180

244,08

24,88

54,24

5,53

185

250,86

25,57

61,02

6,22

190

257,64

26,26

67,80

6,91

195

264,42

26,95

74,58

7,60

200

271,20

27,64

81,36

8,29

205

277,98

28,33

88,14

8,98

210

284,76

29,02

94,92

9,67

215

291,54

29,71

101,70

10,37

220

298,32

30,40

108,48

11,06

225

305,10

31,10

115,26

11,75

230

311,88

31,79

122,04

12,44

235

318,66

32,48

128,82

13,13

240

325,44

33,17

100

135,60

13,82

245

332,22

33,86

105

142,38

14,51

250

339,00

34,55

110

149,16

15,20

255

345,78

35,24

115

155,94

15,89

260

352,56

35,93

120

162,72

16,58

265

359,34

36,62

125

169,50

17,28

270

366,12

37,31

130

176,28

17,97

275

372,90

38,01

135

183,06

18,66

280

379,68

38,70

140

189,84

19,35

285

386,46

39,39

145

196,62

20,04

290

393,24

40,08

150

203,40

20,73

295

400,02

40,77

155

210,18

21,42

300

406,80

41,46

160

216,96

22,11

305

413,58

42,15

CALIBRATION

This torque wrench is certified to have been calibrated prior to shipment to the accuracy of ±4%

(upper lower torque scale).

REPAIR AND CALIBRATION

Periodically, all torque wrenches should be checked for accuracy. This should be done at least once a

year or every 10.000 torque application cycles, whichever comes first.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

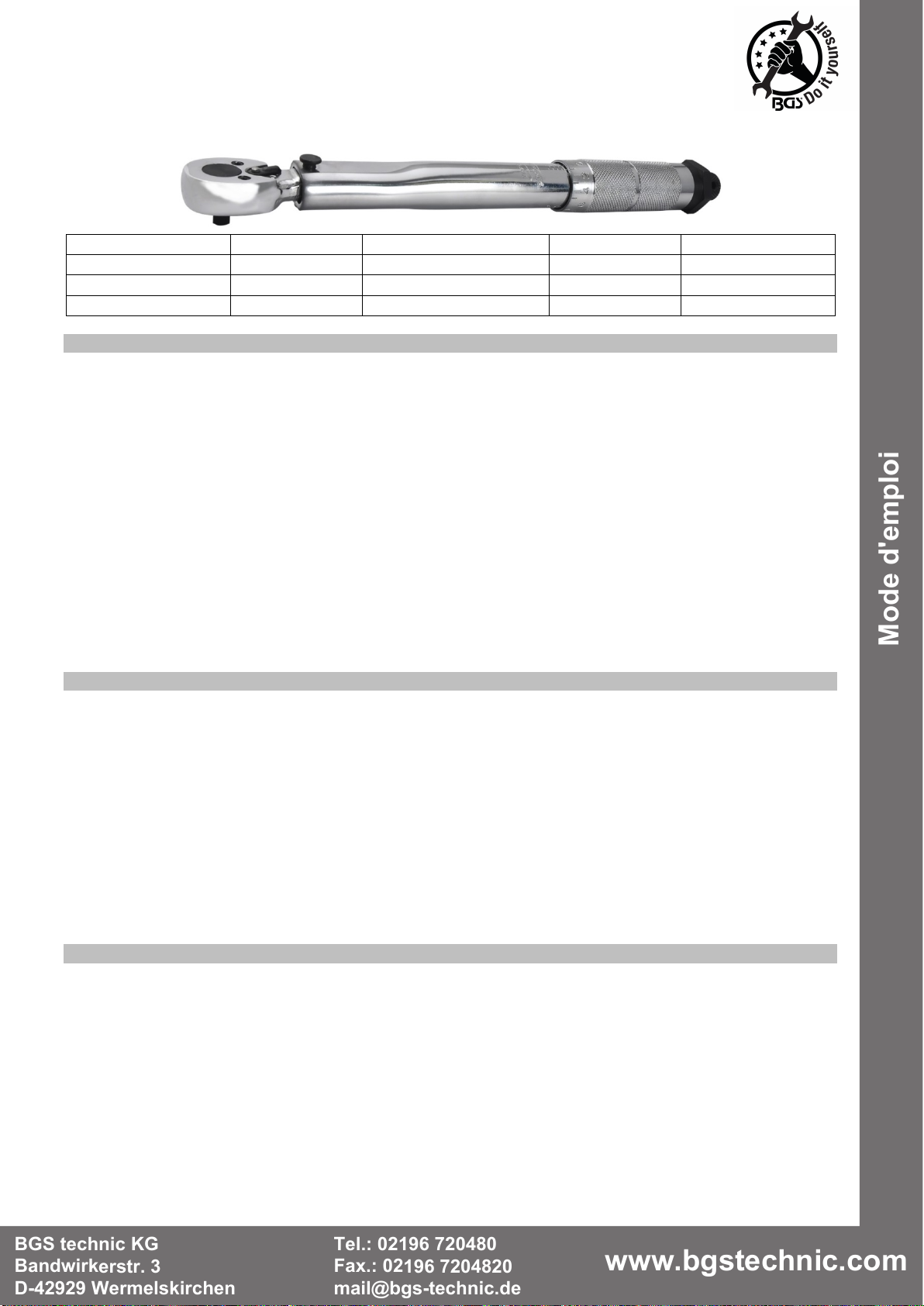

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Clé dynamométrique

Numéro d’article

Entraînement

Plage de couples

Précision

Tête à cliquet

987

6,3 mm (1/4”)

5 - 25 Nm

± 4%

24 dents

988

10,0 mm (3/8“)

19 - 110 Nm

± 4%

24 dents

6653

12,5 mm (1/2“)

70 - 350 Nm

± 4%

24 dents

CONSIGNES DE SÉCURITÉ

•Lisez attentivement ces instructions avant d’utiliser la clé dynamométrique.

•N’utilisez la clé dynamométrique que pour les couples de serrage dans la plage de réglage.

•Cette clé dynamométrique ne doit être utilisée que pour le serrage manuel de raccords vissés. Ne

l’utilisez pas pour desserrer des boulons/écrous ou à d’autres fins.

•Le déclenchement ne surviendra que si la clé est utilisée dans le sens des aiguilles d’une montre.

•Les vis, écrous ou douilles défectueuses peuvent se briser soudainement. Pour éviter les blessures,

gardez une position ferme et n’utilisez pas la clé dynamométrique dans des endroits dangereux ou à

proximité de machines avec des composants en rotation.

•Cette clé n’empêchera pas un couple de serrage excessif si elle n’est pas utilisée correctement ; ce

n’est pas une limitation de couple. Apprenez quelle est la « sensation » de couples de différents

ordres de grandeur. Vous éviterez ainsi les dommages et les blessures qui peuvent résulter d’un

serrage par inadvertance avec un couple de serrage excessif.

•Ne tenez la clé dynamométrique que par la poignée et n’utilisez jamais un tuyau comme rallonge.

•Il n’y a pas de composants réparables par l’utilisateur à l’intérieur de la clé dynamométrique. Le

démontage ou des modifications de la clé dynamométrique peuvent entraîner une perte de précision

et l’annulation de la garantie.

UTILISATION DE LA CLÉ DYNAMOMÉTRIQUE

1. Tenez la clé dans la main gauche et desserrez la vis de verrouillage en la tournant dans le sens

inverse des aiguilles d’une montre.

2. Réglez le couple de serrage souhaité sur la poignée (voir exemple 30-36 FT/LB).

a) Tournez la poignée rotative à la valeur 0 sur l’échelle fine et à la valeur 30 sur l’échelle de base.

(Valeur de réglage = 30 FT/LB).

b) Tournez ensuite la poignée jusqu’à ce que la valeur 6 soit atteinte sur l’échelle fine (valeur de

consigne = 36 FT/LB).

c) Verrouillez la poignée en tournant la vis de verrouillage dans le sens des aiguilles d’une montre.

3. Installez la douille appropriée et placez-la sur l’écrou ou le boulon. Tournez ensuite l’écrou/le boulon

en actionnant la poignée jusqu’à ce que vous entendiez/sentiez un « clic ».

4. Utilisez la même procédure pour régler le couple sur l’échelle « Nm » que celle décrite ci-dessus.

Grâce à l’étalonnage spécifique, l’échelle Nm n’a pas besoin de valeurs numériques paires. Les

valeurs peuvent être déterminées à l’aide du tableau de conversion en annexe.

ATTENTION

•Arrêtez immédiatement le serrage après avoir entendu/senti le « clic » de déclenchement. Soyez

particulièrement attentif au « clic » lorsque vous avez réglé un faible couple de serrage ; il pourrait

être à peine audible.

•Si la clé dynamométrique n’a pas été utilisée pendant une période prolongée, son réglage devrait être

tourné à plusieurs reprises de la valeur la plus basse à la plus élevée et vice-versa. Ainsi, le lubrifiant

interne sera de nouveau réparti uniformément sur les composants.

•Réglez la clé dynamométrique à la valeur de couple la plus basse après chaque utilisation.

•Ne tournez jamais la poignée en dessous de la valeur de couple la plus basse.

•Votre clé dynamométrique est un instrument de mesure de précision qui doit être manipulé avec

prudence.

•Nettoyez la clé dynamométrique uniquement en l’essuyant. N’utilisez pas de produits de nettoyage

susceptibles d’affecter le lubrifiant à l’intérieur.

•Ne faites tourner la poignée en aucun cas si celle-ci est verrouillée.

BGS 987

988

6653

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

EXEMPLE D’UN RÉGLAGE DE COUPLE DE SERRAGE

ÉCHELLE PIEDS/LIVRES (FT/LB)

30 FT/LB

36 FT/LB

1 Strich auf Feinskala

= 1 FT/LB

80 FT/LB

89 FT/LB

ÉCHELLE NEWTON-MÈTRE (Nm)

27,10 Nm 36,59 Nm

1 À L’ÉCHELLE FINE

= 1,356 Nm

Vis de calibrage

Précision ± 4 %

Ne pas régler

sans appareil

spécial

Échelle de

base

Échelle fine

0-10 sur la

poignée

Vis de

verrouillage

FT/LB

Échelle de

base

Levier

inverseur

Chromé

Carré

d’entraînement

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i a M - Ed i e h c s m e R 7 9 8 2 4 - D

Mode d'emploi

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

TABLEAU DE CONVERSION

FT/LB

Kgm

FT/LB

Kgm

27,12

2,76

165

223,74

22,80

33,90

3,46

170

230,52

23,49

40,68

4,15

175

237,30

24,19

47,46

4,84

180

244,08

24,88

54,24

5,53

185

250,86

25,57

61,02

6,22

190

257,64

26,26

67,80

6,91

195

264,42

26,95

74,58

7,60

200

271,20

27,64

81,36

8,29

205

277,98

28,33

88,14

8,98

210

284,76

29,02

94,92

9,67

215

291,54

29,71

101,70

10,37

220

298,32

30,40

108,48

11,06

225

305,10

31,10

115,26

11,75

230

311,88

31,79

122,04

12,44

235

318,66

32,48

128,82

13,13

240

325,44

33,17

100

135,60

13,82

245

332,22

33,86

105

142,38

14,51

250

339,00

34,55

110

149,16

15,20

255

345,78

35,24

115

155,94

15,89

260

352,56

35,93

120

162,72

16,58

265

359,34

36,62

125

169,50

17,28

270

366,12

37,31

130

176,28

17,97

275

372,90

38,01

135

183,06

18,66

280

379,68

38,70

140

189,84

19,35

285

386,46

39,39

145

196,62

20,04

290

393,24

40,08

150

203,40

20,73

295

400,02

40,77

155

210,18

21,42

300

406,80

41,46

160

216,96

22,11

305

413,58

42,15

CALIBRAGE

Cette clé dynamométrique a été calibrée avec une précision de ± 4 % (valeur de couple supérieure et

inférieure) avant la livraison.

RÉPARATION/CALIBRAGE

De temps en temps, la précision de la clé dynamométrique doit être vérifiée. Cette vérification devrait

être faite au moins une fois par an ou tous les 10 000 cycles de mesure, selon la première

éventualité.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Llave dinamométrica

Número

de artículo

Entrada

Rango de

par de apriete

Precisión

Cabezal

de carraca

987

6,3 mm (1/4”)

5 - 25 Nm

± 4%

24 dientes

988

10,0 mm (3/8“)

19 - 110 Nm

± 4%

24 dientes

6653

12,5 mm (1/2“)

70 - 350 Nm

± 4%

24 dientes

INDICACIONES DE SEGURIDAD

•Lea atentamente este manual antes de utilizar la llave dinamométrica.

•Use la llave dinamométrica solamente para pares de apriete dentro de las posibilidades de ajuste.

•Esta llave dinamométrica sirve exclusivamente para apretar manualmente uniones atornilladas. No la

use para aflojar o para otros fines.

•Solo puede conseguirse la activación utilizando la llave en el sentido de las agujas del reloj.

•Tornillos, tuercas o llaves de vaso defectuosos pueden romperse súbitamente. Para evitar daños,

mantenga una posición firme y no utilice la llave dinamométrica en sitios peligrosos o cerca de

máquinas giratorias.

•En caso de un manejo inadecuado, esta llave no impedirá un par de apriete demasiado alto; no

dispone de limitación de par de apriete. Compruebe cómo se "perciben" valores de par de apriete de

diferente magnitud. De este modo reducirá los daños y lesiones que pueden producirse debido a un

apriete accidental con un par de apriete demasiado alto.

•Sujete la llave dinamométrica exclusivamente por el mango y no emplee un tubo como extensión.

•En el interior de la llave dinamométrica no hay ningún componente que requiera mantenimiento por

parte del usuario. Desmontar la llave dinamométrica o modificaciones en la misma pueden provocar

una pérdida de precisión y la pérdida de la validez de la garantía.

USO DE LA LLAVE DINAMOMÉTRICA

1. Sujete la llave con la mano izquierda y afloje el tornillo de bloqueo girando en sentido contrario a las

agujas del reloj.

2. Ajuste el par de apriete deseado en el mango (véase Ejemplo 30-36 ft-lb).

a) En el mango giratorio, gire hasta llegar a 0 en la escala fina y a 30 en la escala base. (Valor

ajustado=30 ft-lb).

b) Ahora siga girando el mango hasta alcanzar el 6 en la escala fina (Valor ajustado=36 ft-lb).

c) Bloquee el mango girando el tornillo de bloqueo en el sentido de las agujas del reloj.

3. Instale la llave de vaso adecuada y colóquela ensobre la tuerca / tornillo. Gire ahora el tornillo

accionando el mango hasta oír / percibir un "clic".

4. El ajuste del valor de par de apriete mediante la escala Nm se realiza de la manera descrita

anteriormente. La escala Nm no tiene valores numéricos exactos debido a la calibración. Los valores

pueden determinarse por medio de la tabla de conversión adjunta.

ATENCIÓN

•Deje de apretar inmediatamente después de oír / percibir un "clic". Preste especial atención al sonido

de clic en caso de valores de par de apriete bajos, ya que este sonido es muy bajo y por lo tanto

puede pasar fácilmente desapercibido.

•En caso de no utilizarse la llave dinamométrica durante un tiempo prolongado, ha de ajustarse varias

veces antes del uso desde el valor de par de apriete más bajo hasta el más alto y a la inversa. Con

ello se distribuye de nuevo uniformemente el lubricante en el interior.

•Después del uso, ajuste la llave dinamométrica al valor de par de apriete más bajo.

•No gire nunca el mango por debajo del valor de par de apriete más bajo.

•Esta llave dinamométrica es un instrumento de medición de precisión y deberá manejarse con

cuidado.

•Limpie la llave dinamométrica únicamente frotando con un paño. No utilice ningún producto de

limpieza que pueda afectar al lubricante del interior.

•No gire el mango cuando esté bloqueado.

BGS 987

988

6653

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali BGS technic Utensili elettrici

BGS technic

BGS technic 1927 Manuale utente

BGS technic

BGS technic 8219 Manuale utente

BGS technic

BGS technic 62656 Manuale utente

BGS technic

BGS technic BGS 9928 Manuale utente

BGS technic

BGS technic 3212 Manuale utente

BGS technic

BGS technic 6834 Manuale utente

BGS technic

BGS technic 8874 Manuale utente

BGS technic

BGS technic 8496 Manuale utente

BGS technic

BGS technic 72089 Manuale utente

BGS technic

BGS technic 8759 Manuale utente

BGS technic

BGS technic 3249 Manuale utente

BGS technic

BGS technic BGS 65630 Manuale utente

BGS technic

BGS technic 8928 Manuale utente

BGS technic

BGS technic 8036 Manuale utente

BGS technic

BGS technic 70057 Manuale utente

BGS technic

BGS technic 8511 Manuale utente

BGS technic

BGS technic 74253 Manuale utente

BGS technic

BGS technic 185 Manuale utente

BGS technic

BGS technic 959 Manuale utente

BGS technic

BGS technic 9444 Manuale utente

BGS technic

BGS technic 8301-1 Manuale utente

BGS technic

BGS technic 8782 Manuale utente

BGS technic

BGS technic 6835 Manuale utente

BGS technic

BGS technic 8954 Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
