Biral A Series Manuale utente

A 402 V2, A 402-1 V2, A 501 V2

A 502 V2, A 651 V2, A 651-1 V2, A 652 V2

A 801 V2, AW 402-1 V2

AD 402 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

Mehr als Pumpen

Biral Umwälzpumpen

Montage- und Betriebsanleitung

Seite 5

Biral Circulation Pumps

Installation and Operating Instructions

Page 24

Pompy obiegowe Biral

Instrukcja montażu i eksploatacji

Strona 43

Pompe de circulaţie Biral

Instrucţiuni de montaj şi exploatare

Pagina 62

Циркуляционные насосы Biral

Инструкции по установке и эксплуатации

Страница 81

Konformitäts-Erklärung DE

Wir Biral AG erklären in alleiniger Verantwortung,

dass die Produkte

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2

A 651 V2, A 651-1 V2, A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

auf die sich diese Erklärung bezieht, mit folgenden

Richtlinien des Rates zur Angleichung

der Rechtsvorschriften der EG Mitgliedstaaten

übereinstimmen:

– Maschinen (2006/42/EG)

Norm: EN 12100-1

– Elektrische Betriebsmittel zur Verwendung innerhalb

bestimmter Spannungsgrenzen (2006/95/EG)

Normen: EN 60335-1:2002, EN 60335-2-51:2003

– Elektromagnetische Verträglichkeit (2004/108/EG)

Normen: EN 61000-6-2, EN 61000-6-3

Declaration of Conformity EN

We Biral AG declare under our sole responsibility

that the products

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2

A 651 V2, A 651-1 V2, A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

to which this declaration relates, are in conformity

with the Council Directives on the approximation

of the laws of the EC Member States relating to:

– Machinery (2006/42/EC)

Standard: EN12100-1

– Electrical equipment designed for use

within certain voltage limits (2006/95/EC)

Standards: EN 60335-1:2002, EN 60335-2-51:2003

– Electromagnetic compatibility (2004/108/EC)

Standards: EN 61000-6-2, EN 61000-6-3

Deklaracja zgodności PL

My - firma Biral - oświadczamy na własną

odpowiedzialno, że wyroby

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2

A 651 V2, A 651-1 V2, A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

do których odnosi się niniejsza deklaracja,

są zgodne z dyrektywami Rady w sprawie zbliżenia

ustawodawstw Państw Członkowskich:

– Dyrektywa maszynowa UE (2006/42/EG)

Norma: EN12100-1

– Sprzęt elektryczny przewidziany do stosowania

w określonych granicach napięcia (2006/95/EG)

Normy: EN 60335-1:2002, EN 60335-2-51:2003

– Kompatybilność elektromagnetyczna (2004/108/EG)

Normy: EN 61000-6-2, EN 61000-6-3

Biral AG, Südstrasse 10, CH-3110 Münsingen

Phone: +41(0) 31 720 90 00, Fax +41(0) 31 720 94 42

Mail: [email protected], www.biral.ch

Authorized representative for the completion

of the technical documentation: Adrian Hunziker

Südstr. 10, CH-3110 Münsingen/Schweiz

Münsingen, 1st September 2010

Peter Gyger

Technical Director

Declaraţie de conformitate RO

Noi, Biral AG, declarăm pe proprie răspundere

că produsele

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2

A 651 V2, A 651-1 V2, A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

la care se referă această declaraţie corespund

cu următoarele Directive ale Consiliului

pentru armonizarea prevederilor legale

ale statelor membre CE:

– Utilaje (2006/42/CE)

Norma: EN 12100-1

– Echipamente electrice pentru utilizarea

în cadrul anumitor limite de tensiune (2006/95/CE)

Normele: EN 60335-1:2002, EN 60335-2-51:2003

– Compatibilitate electromagnetică (2004/108/CE)

Normele: EN 61000-6-2, EN 61000-6-3

Декларация соответствия РУС

Мы,компания Biral AG, принимая на себя полную

ответственность, заявляем, что продукция

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2

A 651 V2, A 651-1 V2, A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2

AD 651 V2, AD 652 V2

к которой относится данное заявление,

удовлетворяет требованиям Директивы Совета

ЕС по согласованию правового регулирования

государств-членов ЕС относительно:

– Механизмов (2006/42/EC)

Стандарта: РУС12100-1

– Электрическое оборудование, предназначенное

для использования в рамках определенных

пределов напряжения (2006/95/EC)

Стандартов: РУС 60335-1:2002,

РУС 60335-2-51:2003

– Электромагнитная совместимость (2004/108/EC)

Стандартов: РУС 61000-6-2, РУС 61000-6-3

AAAAAAAAAAW

402 V2 402-1 V2 501 V2 502 V2 651 V2 651-1 V2 652 V2 801 V2 801 V2 402-1 V2

PN PN PN PN PN PN PN PN PN PN

6/10/16 6/10/16 6/10/16 6/10/16 6/10/16 6/10/16 6/10/16 6 10/16 6/10/16

DN 40 40 50 50 65 65 65 80 80 40

L1 220 250 270 270 340 270 340 360 360 250

B1 151 171 190 190 207 207 207 193 193 171

B2 160 160 160 160 160 160 160 160 160 160

B3 84 94 107 107 119 119 119 107 107 94

D150 150 165 165 185 185 185 200 200 150

k1 (PN 6) 100 100 110 110 130 130 130 150 – 100

k2 (PN 10/16) 110 110 125 125 145 145 145 – 160 110

L2 110 125 135 135 170 135 170 180 180 125

T1 354 354 366 366 381 381 381 417 417 354

T2 61 61 76 76 81 81 81 62 62 61

T3 279 279 284 284 289 289 289 319 319 279

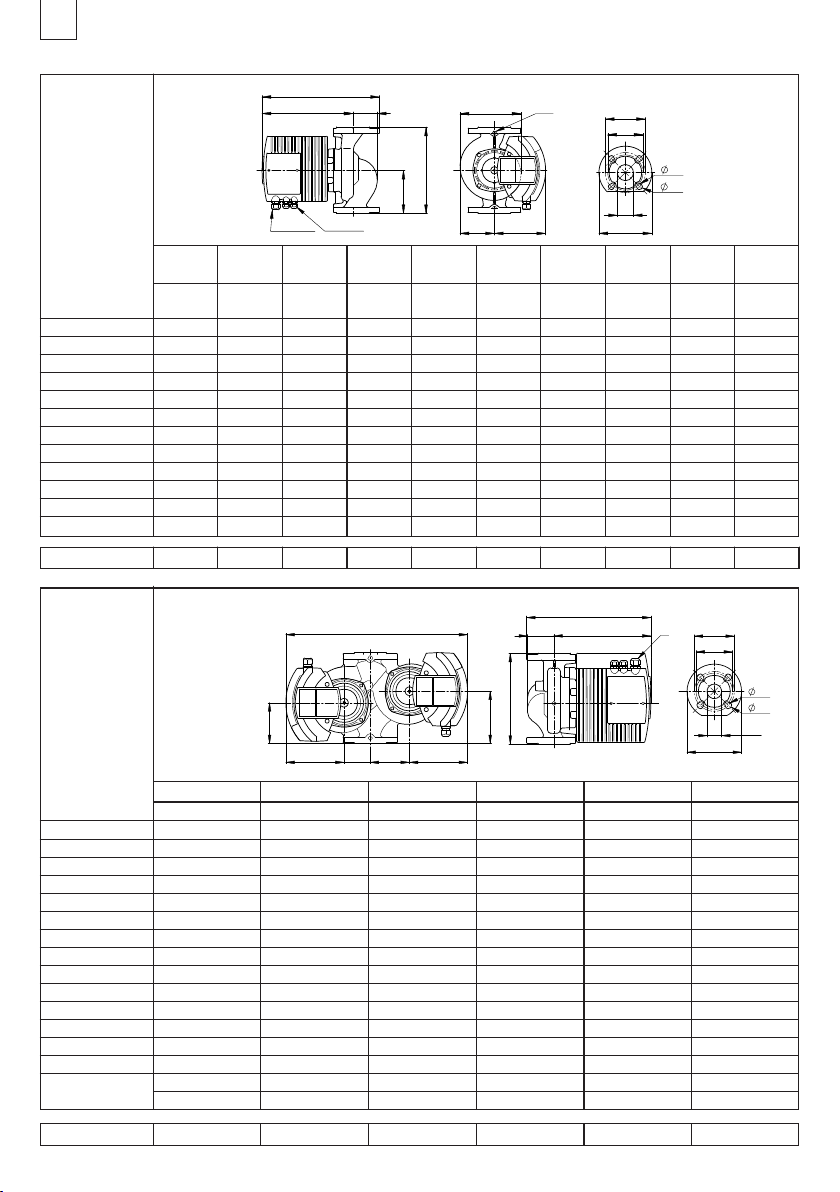

Abmessungen Typenreihe

Dimensions Série

Dimensioni Gamma

Dimensions Series

Afmetingen Serie

Dimension Series

Wymiary Typoszereg

Dimensiuni Seria

Размеры Типовой ряд

A…V2

kg 14,51518,519222223252518

1/4"

T2T3

961195_00

M20x1.5 M16x15

PN 6-16

Abmessungen Typenreihe

Dimensions Série

Dimensioni Gamma

Dimensions Series

Afmetingen Serie

Dimension Series

Wymiary Typoszereg

Dimensiuni Seria

Размеры Типовой ряд

AD…V2

kg 30 45 45 55 55

AD 402-1 V2 AD 501 V2 AD 502 V2 AD 651 V2 AD 652 V2

PN 6/10/16 PN 6/10/16 PN 6/10/16 PN 6/10/16 PN 6/10/16

DN 40 50 50 65 65

L1 250 270 270 340 340

B1 500 578 578 588 588

B2 160 162 162 162 162

B3 72 132 132 130 130

B4 108 123 123 135 135

D150 165 165 185 185

k1 (PN 6) 100 110 110 130 130

k2 (PN 10/16) 110 125 125 145 145

L2 112 115 115 152 152

L3 144 124 124 158 158

T1 342 349 349 370 370

T2 73 83 8 93 93

T3 267 266 266 269 269

MM 20×1,5 M 20×1,5 M 20×1,5 M 20×1,5 M 20×1,5

M 16×1,5 M 16×1,5 M 16×1,5 M 16×1,5 M 16×1,5

B2 B3 B4 B2

T2 T3

961213_00

PN 6-16

Inhaltsverzeichnis

1. Sicherheitshinweise Seite 6

1.1 Allgemeines 6

1.2 Kennzeichnung von Hinweisen 6

1.3 Personalqualifikation und -schulung 6

1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise 6

1.5 Sicherheitsbewusstes Arbeiten 7

1.6 Sicherheitshinweise für den Betreiber/Bediener 7

1.7 Sicherheitshinweise für Montage-,

Wartungs- und Inspektionsarbeiten 7

1.8 Eigenmächtiger Umbau und Ersatzteilherstellung 7

1.9 Unzulässige Betriebsweisen 7

2. Transport/Lagerung 7

3. Verwendungszweck 8

3.1 Anforderungen an das Fördermedium 8

3.2 Betriebstemperatur/Betriebsdruck 8

4. Montage 9

4.1

Durchspülen der Heizungsanlage (bei ausgebauter Pumpe) 9

4.2 Frostschutzmittel (sofern erforderlich) 9

4.3 Einbau 9

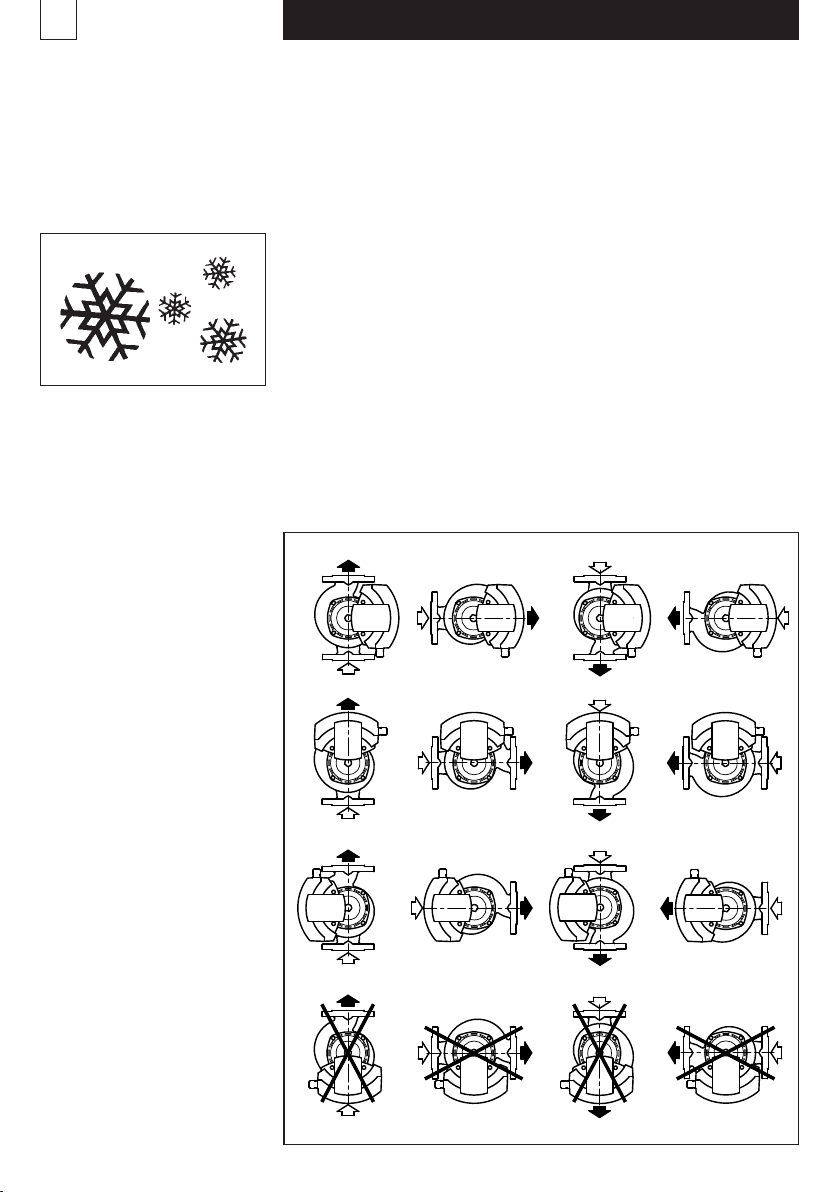

4.4 Montageposition 9

4.5 Rückschlagventil 9

4.6 Flanschanschluss 11

4.7 Mindestdruck 11

5. Elektrischer Anschluss 12

5.1 Anschlussklemmen 13

5.2 Anschlussschema Standardausführung 14

5.3 Leistungsbegrenzung 14

6. Inbetriebnahme/Betriebskontrolle 15

6.1 Allgemeines 15

6.2 Entlüften 15

6.3 Betriebskontrolle 15

6.4 Isolationswiderstandsprüfung 16

7. Einstellungen

7.1 Einstellung der Regelungsart (A1) 17

7.2 Einstellung der Förderhöhe (A2) 18

7.3 Anzeige der aktuellen Fördermenge 18

7.4 Förderhöhe, Fördermenge 18

7.5 Bedientasten deaktivieren/aktivieren 18

7.6 Weitere Leuchtsymbol (A3) 18

7.7 Werkseitige Einstellung der Pumpe 19

8. Wartung, Service 19

8.1 Deblockieren 19

9. Störungsübersicht 20

10. Zubehör/Variante 21

10.1 Bausatz für abgesetzte Ausführung 21

10.2 Ausführung Kaltwasserpumpen 21

10.3 Steuer-Modul 21

10.4 Signal-Modul 21

10.5 Wärmedämmschalen 22

10.6 Zwillingspumpe 22

11. Technische Daten 23

11.1 Standardausführung 23

11.2 Abgesetzte Ausführung 23

12. Entsorgung 23

deutsch

Dieses Symbol steht für Warnung vor

gefährlicher elektrischer Spannung.

«Sicherheitszeichen nach DIN 4844-W8».

Die in dieser Montage- und Betriebsanleitung

enthaltenen Sicherheitshinweise, die bei

Nicht-

beachtung Gefährdungen für Personen

hervor-

rufen können, sind mit allgemeinem Gefahren-

symbol «Sicherheitszeichen nach DIN 4844-W9»

besonders gekennzeichnet.

1. Sicherheitshinweise

1.1 Allgemeines

Diese Montage- und Betriebsanleitung enthält grundlegende

Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten

sind. Sie ist daher unbedingt vor Montage und Inbetriebnahme

vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu

lesen. Sie muss ständig am Einsatzort der Anlage verfügbar sein.

Es sind nicht nur die unter diesem Abschnitt «Sicherheitshinweise»

aufgeführten, allgemeinen Sicherheitshinweise zu beachten,

sondern auch die unter den anderen Ab

schnitten eingefügten,

speziellen Sicherheits

hinweise.

1.2 Kennzeichnung von Hinweisen

Dieses Symbol finden Sie bei Sicherheits-

hinweisen, deren Nichtbeachtung Gefahren

für die Maschine und deren Funktionen

hervorrufen kann.

Achtung

Direkt an der Anlage angebrachte Hinweise wie zum Beispiel

– Durchflussrichtung

– Kennzeichen für Fluidanschlüsse

müssen unbedingt beachtet und in vollständig lesbarem Zustand

gehalten werden.

1.3 Personalqualifikation und -schulung

Das Personal für Montage, Bedienung, Wartung und

Inspektion

muss die entsprechende Qualifikation für diese

Arbeiten

aufweisen. Verantwortungsbereich, Zuständigkeit und die

Überwachung des Personals müssen durch den Betreiber genau

geregelt sein.

1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine

Gefährdung für Personen als auch für die Umwelt und Anlage

zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise

kann zum Verlust jeglicher Schadenersatzansprüche führen.

deutsch

Im einzelnen kann Nichtbeachtung beispielsweise folgende

Gefährdungen nach sich ziehen:

– Versagen wichtiger Funktionen in der Anlage

– Versagen vorgeschriebener Methoden

zur Wartung und Instandhaltung

– Gefährdung von Personen durch elektrische

und mechanische Einwirkungen

1.5 Sicherheitsbewusstes Arbeiten

Die in dieser Montage- und Betriebsanleitung aufgeführten

Sicherheitshinweise, die bestehenden nationalen Vorschriften

zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs-

und Sicherheitsvorschriften des Betreibers, sind zu beachten.

1.6 Sicherheitshinweise für den Betreiber/Bediener

Gefährdungen durch elektrische Energie sind auszuschliessen

(Einzelheiten hierzu siehe zumBeispiel in den Vorschriften

des NIN (CENELEC) und der örtlichen Energieversorgungs-

unternehmen).

1.7 Sicherheitshinweise für Montage-, Wartungs-

und Inspektionsarbeiten

Der Betreiber hat dafür zu sorgen, dass alle Montage-, Wartungs-

und Inspektionsarbeiten von autorisiertem und qualifiziertem

Fachpersonal ausgeführt werden, das sich durch eingehendes

Studium der Montage- und Betriebsanleitung ausreichend

informiert hat.

Grundsätzlich sind Arbeiten an der Anlage nur im Stillstand

durchzuführen.

Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits-

und Schutzeinrichtungen wieder angebracht bzw. in Funktion

gesetzt werden.

Vor der Wiederinbetriebnahme sind die im Abschnitt

«Elektrischer Anschluss» aufgeführten Punkte zu beachten.

1.8 Eigenmächtiger Umbau und Ersatzteilherstellung

Umbau oder Veränderungen an Pumpen sind nur nach Absprache

mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller

autorisiertes Zubehör dienen der Sicherheit.

Die Verwendung anderer Teile kann die Haftung für die daraus

entstehenden Folgen aufheben.

1.9 Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Pumpen ist nur bei

bestimmungsgemässer Verwendung entsprechend Abschnitt

«Verwendungszweck» der Montage- und Betriebsanleitung

gewährleistet. Die in den technischen Daten angegebenen

Grenzwerte dürfen auf keinen Fall überschritten werden.

deutsch

2. Transport/Lagerung

Die Pumpen werden vom Werk in einer zweckmässigen Verpackung

geliefert.

deutsch

3. Verwendungszweck

Die Biral-Umwälzpumpen der Typenreihe

A 402 V2, A 402-1 V2, A 501 V2, A 502 V2, A 651 V2, A 651-1 V2

A 652 V2, A 801 V2

AW 402-1 V2

AD 402-1 V2, AD 501 V2, AD 502 V2, AD 651 V2, AD 652 V2

werden verwendet zur Förderung von Flüssigkeiten

in geschlossenen Umwälzsystemen

− in Heizungsanlagen: Typenreihe A…

− in Trinkwasseranlagen: Typenreihe AW…

Die Pumpen eignen sich zur Verwendung in Anlagen mit

– variablen Förderströmen (im geregelten Betrieb)

– konstanten Förderströmen

(mit optimaler Einstellungsmöglichkeit des Betriebspunktes)

3.1 Anforderungen an das Fördermedium

− reines, dünnflüssiges, nicht explosives Medium

− keine festen oder langfasrige Bestandteile

oder Beimengung von mineralischen Ölen

Zusätzliche Anforderungen für Heizungsanlagen

sowie Kühl-, Klima-, und Kälteanlagen:

− Heizungswasser mit üblicher Wasserqualität (z. B. VDI 2035)

− Wasser-/Glykol-Gemisch mit max. 50% Glykolanteil.

Zusätzliche Anforderungen an Trinkwarmwasseranlagen:

− Zulässige Wasserhärte: max. 35 °fH(20 °dH)

(Wassertemperatur unter 65 °C)

max. 25 °fH (14 °dH)

(Wassertemperatur unter 85 °C)

3.2 Betriebstemperatur/Betriebsdruck

Zulässige Mediumtemperatur:

− Typenreihe A…

(Heizungsanlagen)

Standardausführung: +15 °C bis 95 °C

Abgesetzte Ausführung: +15 °C bis 110 °C

− Typenreihe AW…

(Trinkwasseranlagen) +15 °C bis 85 °C

Zulässiger Betriebsdruck: max. 16 bar

Umgebungstemperatur: max. 40 °C

Weitere Angaben siehe Kapitel 11

Die Pumpe darf nicht für die Förderung

von feuergefährlichen Medien wie z.B. Dieselöl

und Brennstoff eingesetzt werden.

4.4 Montageposition

Lieferzustand ist Position A

Der Klemmenkasten darf nicht

nach unten zeigen (M, N, O, P),

da sonst leicht Wasser

eindringen kann.

Vor der Montage der Pumpe

kann der Klemmenkasten um

jeweils 90° gedreht werden.

Hierzu die 4 Schrauben

des Gehäuses lösen und den

Motorkopf in die zulässige

Klemmenkasten-Position

drehen. Dichtung zwischen

Motor- und Pumpengehäuse

nicht verschieben oder

beschädigen. Nach dem

Einsetzen der Schrauben

diese übers Kreuz anziehen.

deutsch

961196_00

4. Montage

4.1 Durchspülen der Heizungsanlage (bei ausgebauter Pumpe)

Um unliebsame Betriebsunterbrüche und das Nichtanlaufen

der Pumpe nach längeren Stillstandzeiten zu vermeiden,

empfehlen wir, bei einer neu installierten oder umgebauten Heizung

die Anlage nach dem ersten Aufheizen zu entleeren,

gut durchzuspülen und wieder zu füllen.

4.2 Frostschutzmittel (sofern erforderlich)

Wichtig: Spülen Sie das Leitungsnetz besonders gut durch,

bevor das Frostschutz-Gemisch eingefüllt wird. Befolgen Sie

die Anweisungen des Frostschutzlieferanten in Bezug auf Mischen

und Einfüllen sowie Materialwahl im Leitungs- und Apparatenetz

(Korrosionsschutz beachten!).

Wasser-/Glykol-Gemisch bis 50% Glykolanteil zulässig.

Ab 10% Glykolanteil Förderdaten der Pumpen entsprechend

korrigieren.

4.3 Einbau

Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten

an der Anlage.

Tropfwasser auf dem Pumpenmotor, speziell auf der Elektronik

unbedingt vermeiden.

Das Pumpengehäuse spannungsfrei in die Anlage einbauen.

deutsch

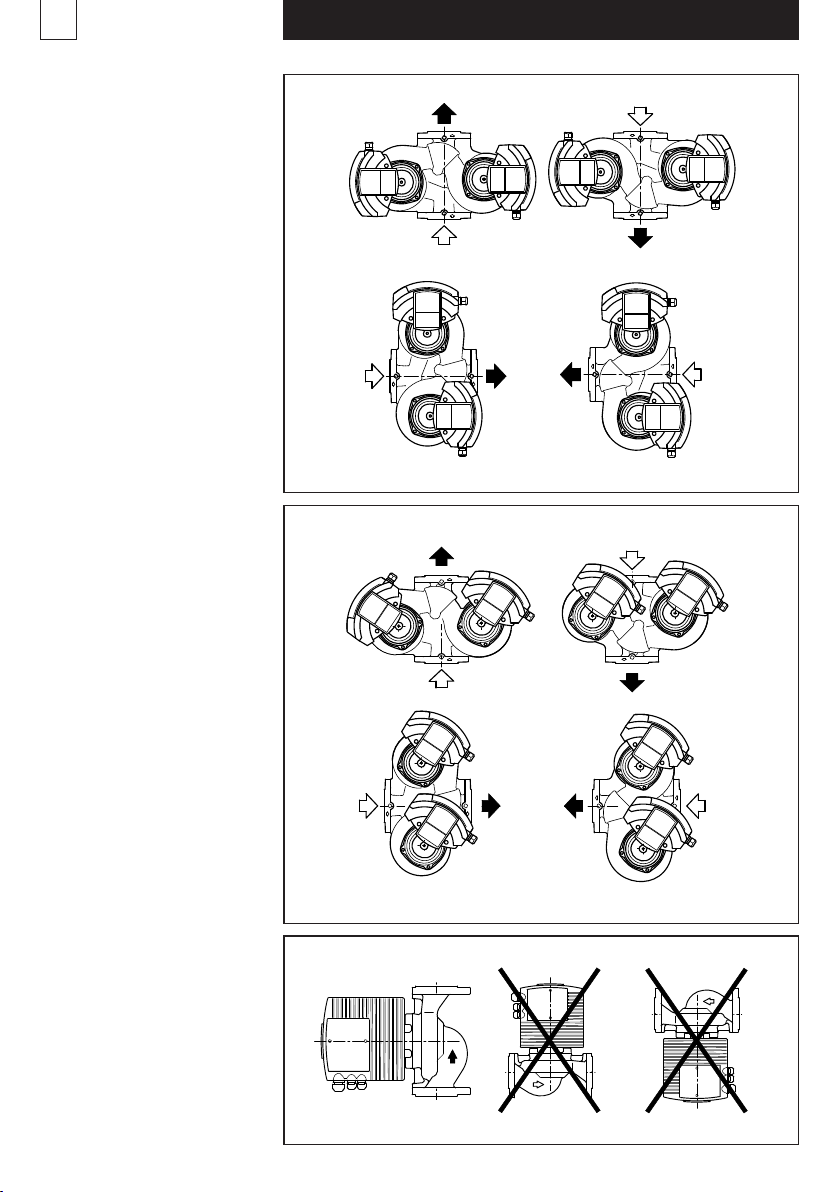

Montageposition

Zwillingspumpe

AD 402-1 V2

P2 Hauptpumpe

Betrieb: 22 Stunden

P1 Reservepumpe

Betrieb: ca. 2 Stunden

Montageposition

Zwillingspumpe

AD 501 V2, AD 502 V2,

AD 651 V2, AD 652 V2

P2 Hauptpumpe

Betrieb: 22 Stunden

P1 Reservepumpe

Betrieb: ca. 2 Stunden

P1 P2 P1 P2

961199_00

P2P1

961198_00

Durchflussrichtung

Der Pfeil auf dem Pumpen-

gehäuse zeigt die Durchfluss-

richtung an.

Die Rotorwelle muss immer

waagrecht sein, nie senkrecht.

961197_00

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Biral Pompa dell'acqua

Biral

Biral ModulA RED Series Manuale utente

Biral

Biral PrimAX RED Series Manuale utente

Biral

Biral AX 12 Manuale utente

Biral

Biral SUB4X Manuale utente

Biral

Biral LX 321 Manuale utente

Biral

Biral NT Series Manuale

Biral

Biral VariA Manuale utente

Biral

Biral CompAX BLUE Series Manuale utente

Biral

Biral Birox 80 Manuale utente

Biral

Biral PrimAX RED Series Manuale utente

Biral

Biral PrimAX RED Series Manuale utente

Biral

Biral A 402 V2 Manuale utente

Biral

Biral VariA-E Manuale utente

Biral

Biral Birox 80 Manuale utente

Biral

Biral PrimAX RED T2 Manuale utente

Biral

Biral PrimAX RED T2 Manuale utente

Biral

Biral HP Manuale utente

Biral

Biral A 12 Manuale utente

Biral

Biral PrimAX 15-3 130 RED Manuale utente

Biral

Biral EBZ-V Manuale utente

Biral

Biral ModulA RED Series Manuale utente

Biral

Biral EBZ-V Series Manuale utente

Biral

Biral MX 10 Manuale utente

Biral

Biral WX 10 Manuale utente

Manuali Pompa dell'acqua popolari di altre marche

Neptun

Neptun NPHW 5500 Manuale utente

Sensidyne

Sensidyne Gilian BDX-II Istruzioni per l'installazione e il funzionamento

Draper

Draper 47808 Manuale utente

Trolla

Trolla 12820 Manuale utente

Sunfab

Sunfab SVH Series Manuale utente

WilTec

WilTec 50740 Manuale utente

Fieldmann

Fieldmann FVC 5015 EK Manuale utente

Everbilt

Everbilt EFSUB5-122HD Manuale utente

Graco

Graco Husky 3300e Manuale utente

esotec

esotec 101018 Manuale utente

moyno

moyno 2000 CC Manuale utente

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manuale utente

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guida alla risoluzione dei problemi

DUROMAX

DUROMAX XP WX Series Manuale utente

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manuale utente

Franklin Electric

Franklin Electric IPS Manuale utente

Xylem

Xylem e-1532 Series Manuale utente

Milton Roy

Milton Roy PRIMEROYAL Manuale utente
