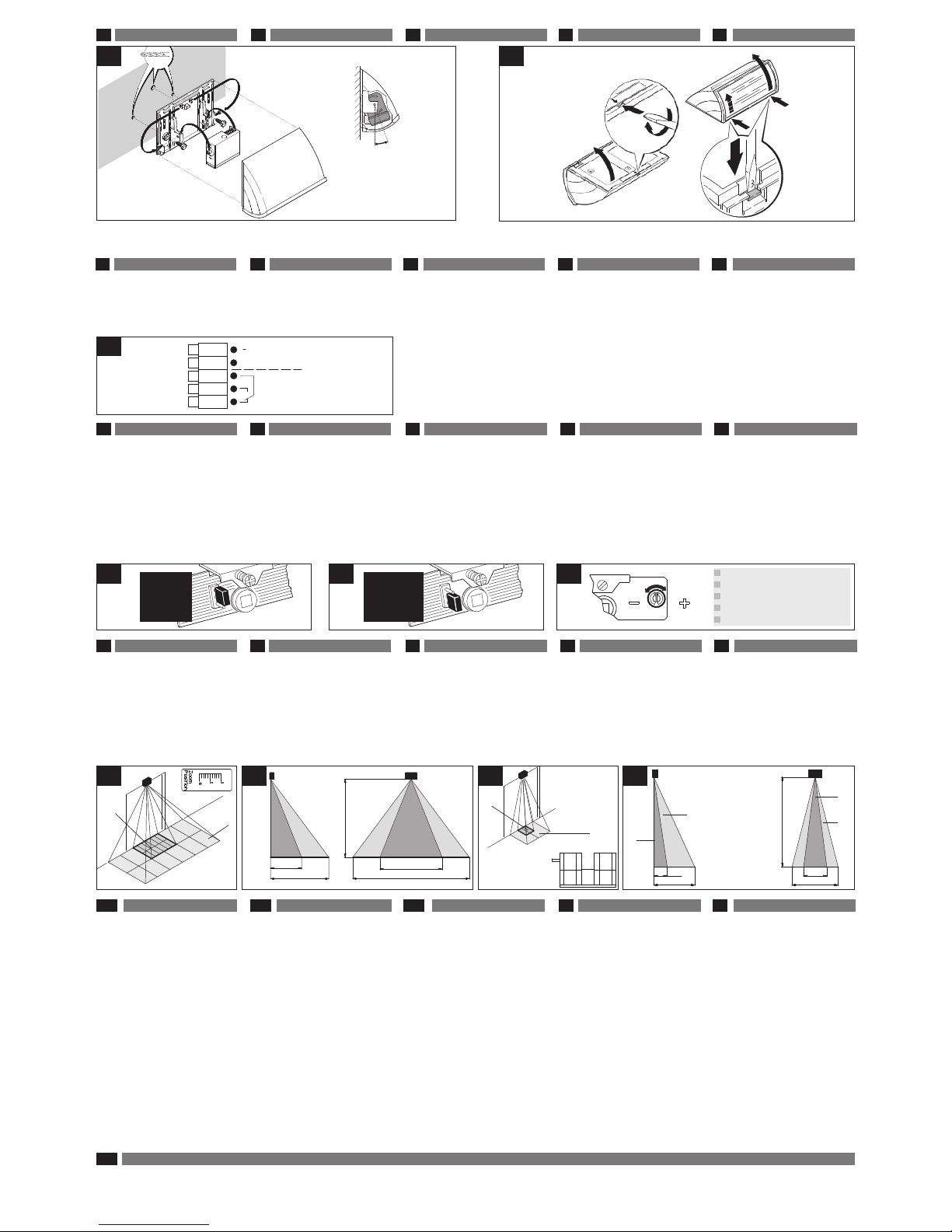

Fig. 6 und 6b
Detektionsbereiche nur mit
Zoom-Einstellung. Die besten
optischen Werte werden auf
Pos. 0 erreicht – Zoombereich
nur so gross wie nötig wählen
Fig. 6c und 6d
Detektionsbereiche mit Zoom-
Einstellung und Blende.
Fig. 6 nd 6b
Detection ranges with zoom
setting only. The best optical
values can be obtained at pos.
0 – choose the smallest
possible zoom range
Fig. 6c nd 6d
Detection ranges with zoom
setting and diaphragm
6. Zoom-Bereiche 6. Zoom R nges 6. Zones zoom
de
en
fr
Fig. 6 et 6b
Zones de détection seulem. avec
réglage zoom. Les meilleures
valeurs optiques sont obtenues à
la pos. 0 – ne pas choisir la zone
zoom plus grande que nécessaire
Fig. 6c et 6d
Zones de détection avec réglage
zoom et plaque obturatrice
Fig. 6 e 6b
Campi di rilevamento solo con
regolazione zoom. valori ottici
migliori sono raggiunti in pos.
0 – il campo di zoom deve
essere il più piccolo possibile
Fig. 6c e 6d
Campi di rilevamento con regola-
zione zoom e piastra otturatrice
Fig. 6 y 6b
Areas de detección sólo con ajuste
de zoom. Los mejores valo-res
ópticos se obtienen en la pos. 0 –
elegir el área de zoom sólo tan
grande como sea necesario
Fig. 6c y 6d
Areas de detección con ajuste
de zoom y placa obturadora
6. C mpi di zoom 6. Are s de zoom
it
es
5 5b
ktiv
ctive
ctif
ctivo
p ssiv
p ssive
p ssif
p sivo
Fig. 5 : Aktivschaltung
(normally open n.o.), Relais ist
angezogen, resp. Elektronik -
ausgang ist leitend wenn
Sensorik aktiv.
Fig. 5b: Passivschaltung
(normally closed n.c.), Relais
ist angezogen, resp. Elektro -
nik ausgang ist leitend, wenn
Sensorik passiv.
Fig. 5 : Active (normally open
n.o.), relay is activated if
sensor system is active or
electronics output is
conducting.
Fig. 5b: Passive (normally
closed n.c.), relay is activated
if sensor system is passive or
electronics output is
conducting.
5. Umsch lter 5. Switch 5. Commut teur
de
en
fr
Fig. 5 : Commande active
(normally open n.o.), le relais
est excité lorsque le détecteur
est actif ou la sortie
électronique conductrice.
Fig. 5b: Commande passive
(normally closed n.c.), le relais
est excité lorsque le détecteur
est passif ou la sortie
électronique conductrice.
Fig. 5 : Commutazione attiva
(normally open n.o.), il relè è
eccitato quando il rilevatore è
attivo e l’uscita elettronica è
conduttrice.
Fig. 5b: Commutaz. passiva
(normally closed n.c.), il relè è
eccitato quando il rilevatore è
passivo e l’uscita elettronica è
conduttrice.
Fig. 5 : Circuito activo
(normally open n.o.), relé
excitado si el sistema sensor
está activo o si la salida
electrónica es conductora.
Fig. 5b: Circuito pasivo
(normally closed n.c.), relé
excitado si el sistema sensor
está pasivo o si la salida
electrónica es conductora.
5. Commut tore 5. Conmut dor
it
es
Betriebsspannung
12–30 V DC – 0% / +15%
12–24 V AC –0% / +15%
Stromaufnahme ca. 15 mA
Temperatur-Bereich
–40°C…60°C
Max. Montagehöhe 3.5 m
Max. Feldgrösse 3 x 1.5 m
Min. Erfassungsgeschwindigk.
0.1 m/s
Abfallverzögerung 0.5 s
Gehäuseschutzart P 52
Relais-Kontaktbelastung:
– max. Schaltstrom 1 A
– max. Kontaktspannung
48 V AC / 48 V DC
– max. Schaltleistung
30 W / 60 VA
Operating voltage
12– 30 V DC – 0% / +15%
12–24 V AC –0% / +15%
Power cons. approx. 15 mA
Temp. range –40°C ... 60°C
(–40°F…140°F)
Max. nstallation height 3.5 m
(11.5')
Max. field size 3 x 1.5 m (4.9')
Min. detection speed 0.1 m/s
(0.33 inch/s)
Fall-delay time 0.5 s
Protection class P 52
Relay contact load:
– max. switching current 1 A
– max. contact voltage
48 V AC / 48 V DC
– max. switching capacity
30 W / 60 VA
Alimentation
12–30 V c.c. – 0% / +15%
12–24 V c.a. –0% / +15%
Consommation de courant
env. 15 mA
Gamme de température
–40°C…60°C
Hauteur de montage max.
3.5 m
Dimensions max. du champ
3 x 1.5 m
Vitesse de détection minimale
0.1 m/s
Temporisat. à la chute 0.5 s
Protection du boîtier P 52
Charge des contacts du relais:
– Courant de commut. max. 1 A
– Tension max. du contact
48 V c.a. / 48 V c.c.
– Puissance de coupure max.
30 W / 60 VA
Tensione di esercizio
12–30 V DC – 0% / +15%
12–24 V AC –0% / +15%
Corrente assorbita ca. 15 mA
Campo di temperatura
–40°C…60°C
Altezza di montaggio max.
3.5 m
Dimensioni max. campo
3 x 1.5 m
Velocità di rilevamento min.
0.1 m/s
Ritardo di caduta 0.5 s
P 52
Carico dei contatti del relè:
– Corrente di commut. max. 1 A
– Tensione max. del contatto
48 V AC / 48 VDC
– Potere di rottura max.
30 W / 60 VA
Tensión de servicio
12–30 V DC – 0% / +15%
12–24 V AC –0% / +15%
Absorción de corriente
aprox. 15 mA
Margen de temperatura
–40°C…60°C
Altura de montaje max. 3.5 m
Tamaño máx. del campo
3 x 1.5 m
Velocidad mín. de detección
0.1 m/s
Tiempo de apert. retar. 0.5 s
Modo de protec. P 52
Carga de los contactos de relé:
– Corriente de conmut. máx. 1 A
– Tensión máx. del contacto
48 V AC / 48 VDC
– Potencia máx. de ruptura
30 W / 60 VA
7. Technische D ten 7. Technic l d t 7.C r ctér.techniques
de
8
en
fr 7. D ti tecnici 7. D tos técnicos
it
es
it
es
de
en
fr
3d3e
Fig. 3d Mit Gehäuse
Fig. 3e Haube lösen
fig. 3d
With housing
fig. 3e Release protect. cover
fig. 3d Avec boîtier
fig. 3e Desserrer le capot
fig. 3d Con allog.
fig. 3e Sbloccare la copertura
fig. 3d Con caja
fig. 3e Soltar la cubierta
x
X=30°
1
2
4
3
6
