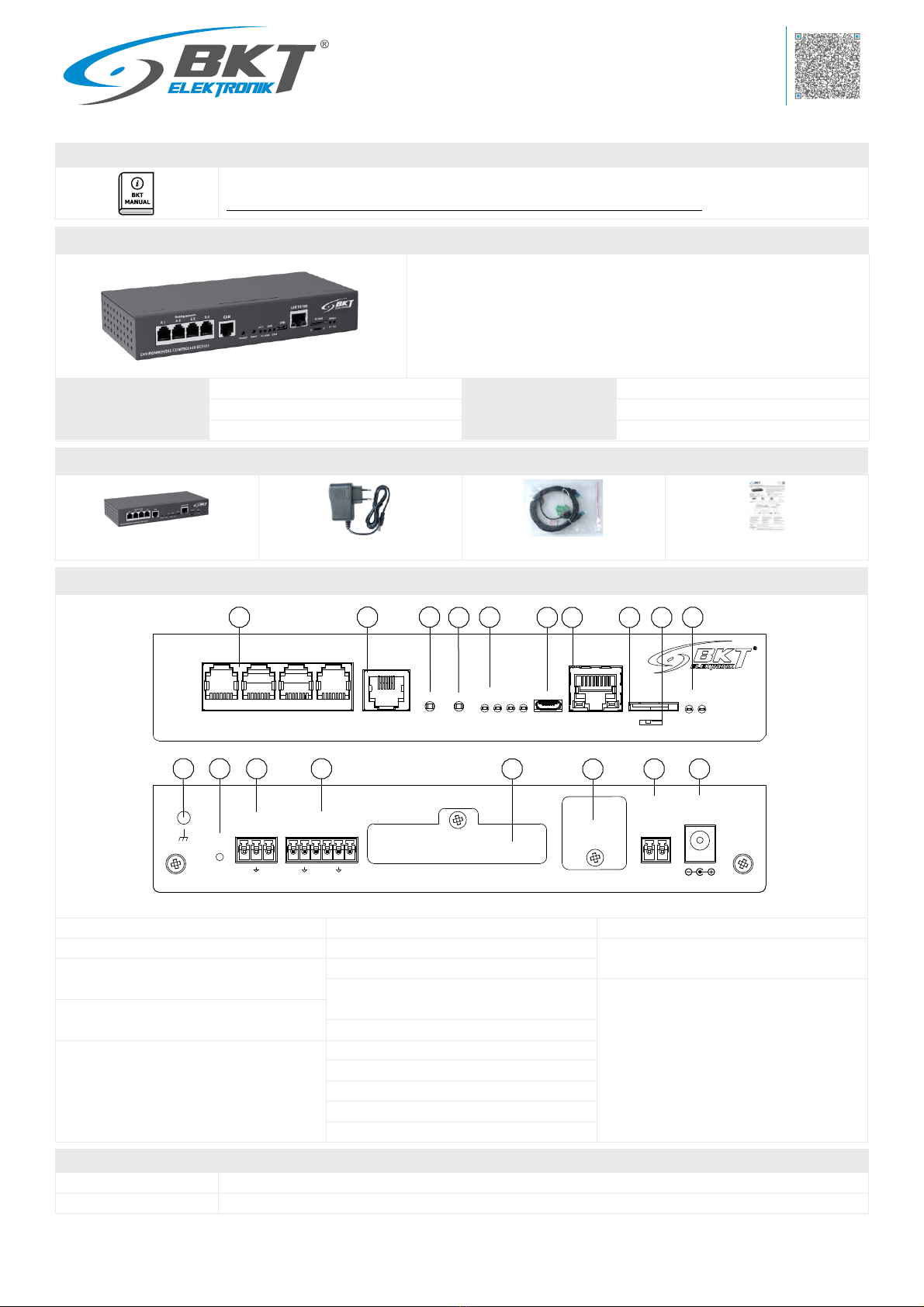

BKT Elektronik EC335t Manuale di istruzioni
BKT Elektronik - Centrala
ul. Wiejska 6
86-065 Lisi Ogon
tel. 52 36 36 371
e-mail: sales@bkte.pl
BKT EC335t - quick manual-v2
BKT EC335t skrócona instrukcja obsługi
Instrukcja obsługi
Pełna instrukcja obsługi znajduje się na stronie http://bkte.pl
Katalog produktów -> Systemy automatyki w IT -> BKT EMS System monitoringu warunków środowiskowych
Produkt
EC335t - Kontroler warunków środowiskowych (4 sensory, 4 wejścia bezpotencjałowe, 2 wyjścia 12V/250mA, opcjonalne
moduły rozszerzeń).
•Kontroler jest podstawowym urządzeniem systemu monitoringu
parametrów środowiskowych BKT EMS (environmental monitoring system)
•Umożliwia podłączenie czujników różnego typu m. in. temperatury,
wilgotności, zalania, ruchu, dymu wibracji, czujników Modbus TCP.
•Posiada wbudowany interfejs www do konfiguracji i zarządzania systemem.
Fabryczny adres IP
192.168.0.101
Zasilanie
Zasilacz 12V DC 1A w zestawie
Fabryczna maska
255.255.255.0
Wymiary
190 x 92 x 34mm (S x G x W)
Fabryczne hasło
user: guest; password: guest
Indeks
122EC003354
Zawartość opakowania
Kontroler EC335t
Zasilacz 12VDC 1A
Komplet złącz i przewodów
Skrócona instrukcja obsługi
Podłączenie
1. Wejścia dla czujników analogowych
6. Złącze Mini-B USB dla pendrive-a lub
kamery
15. Slot dla modemu LTE EA319t
2. Złącze CAN dla modułów rozszerzeń
16. Slot modułu RS485
3. Przycisk restartu kontrolera. Wciśnij
i przytrzymaj 2s. Odczekaj 60s.
7. Złącze RJ45 do sieci Ethernet
17. Zasilanie awaryjne z dodatkowego
źródła 12VDC/1A
8. Gniazdo karty SD do zapisu pomiarów
4. Przycisk przywracania ustawień fabrycznych.
Wciśnij i przytrzymaj 5s. Odczekaj 60s.
9. Przełącznik trybu pracy: N-tryb normalny
R-programowanie fabryczne (nie używać)
18. Zasilanie podstawowe z zasilacza
12VDC/1A
5. LEDy informacyjne
ACT- LED statusu urządzenia,
ALARM - programowalny LED o alarmie,
ERR - LED błędu,
CAN - LED statusu magistrali CAN
10. LED stanu wyjść napięciowych
11. Uziemienie obudowy (gwint M4)
12. Lokalny czujnik temperatury
13. Wyjścia napięciowe 12VDC 0,25A
14. Wejścia dla styków bezpotencjałowych
Akcesoria
122EA003144
EA314t - Uchwyt 1U do szafy 19'' dla 1x EC335t i 1x EE321t
122EA003194
EA319t - LTE modem dla kontrolera EC335t
ENVIRONMENTAL CONTROLLER EC335t
A1 A2 A3 A4 CAN
SD card
N R
Relays
E1 E2
Analog sensors
E1 E2
OUTPUTS
12V 0.25A DRY
CONTACT INPUTS
1 2 3 4
DC 12V
BACKUP
POWER
- +
DC 12V
POWER
Thermo
sensor
Restart Reset
ACT
ALARM
ERR
CAN
USB
LAN 10/100
LTE Modem slot Extension slot
ENVIRONMENTAL CONTROLLER EC335t
A1 A2 A3 A4 CAN
SD card
N R
Relays
E1 E2
Analog sensors
E1 E2
OUTPUTS
12V 0.25A DRY
CONTACT INPUTS
1 2 3 4
DC 12V
BACKUP
POWER
- +
DC 12V
POWER
Thermo
sensor
Restart Reset
ACT
ALARM
ERR
CAN
USB
LAN 10/100
LTE Modem slot Extension slot
1
2
3
5
6
7
8
9
10
11
12
13
14
15
17
18
4
16
BKT Elektronik - Headquarter
Poland, Wiejska 6
86-065 Lisi Ogon
Phone: +48 52 36 36 750
e-mail: export@bkte.pl
BKT EC335t - quick manual-v2

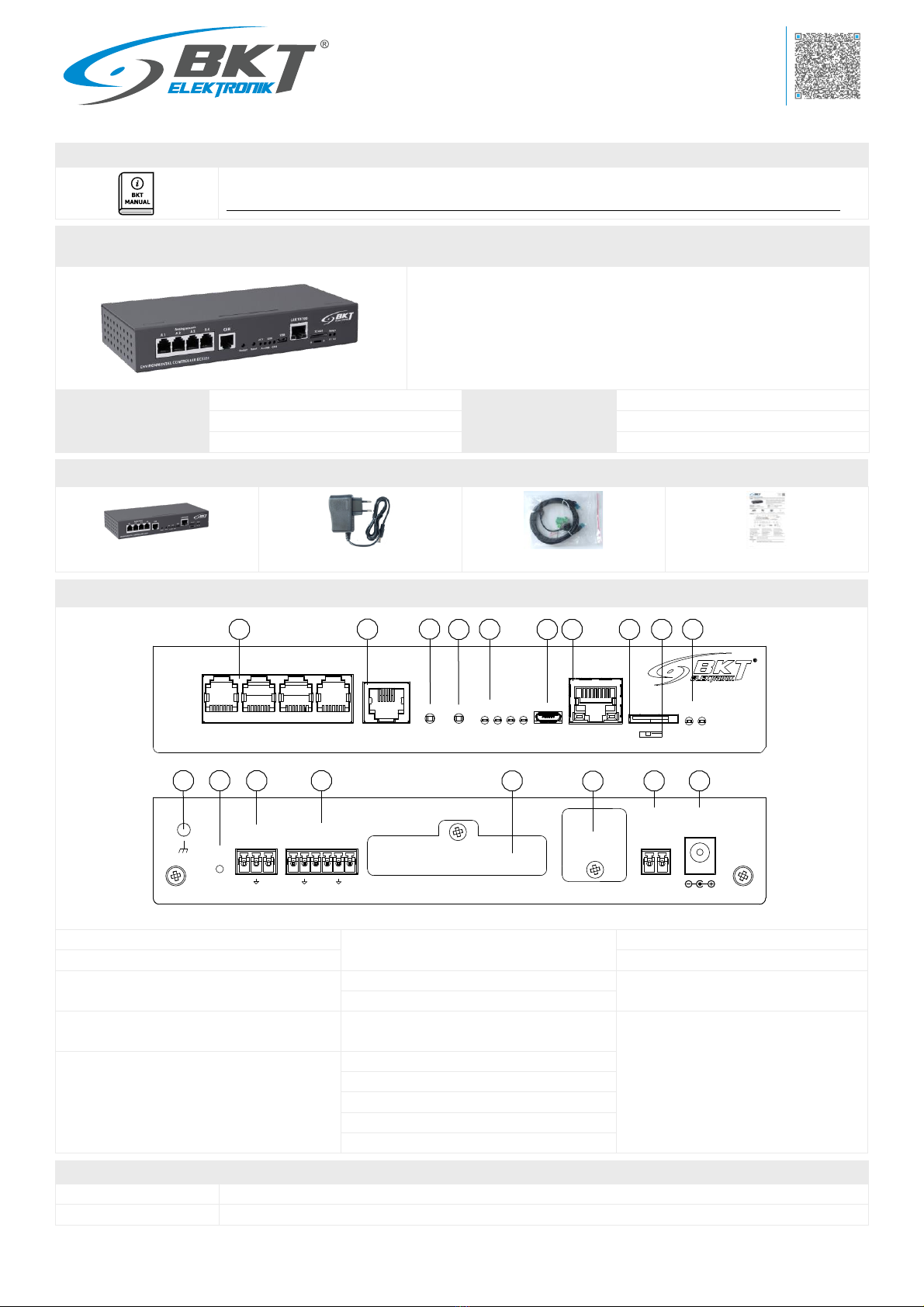

BKT EC335t quick start manual
Manual
The full user manual is available at http://bkte.pl
Product catalogue -> Automation Systems -> BKT Environmental Monitoring System
Product
EC335t - Environmental controller (4 sensors, 4 dry contact inputs, 2 outputs 12V/250mA, optional extension modules).
•The controller is the basic device of the BKT EMS (environmental
monitoring system).
•Enables connection of various types of sensors: temperature, humidity,
flooding, motion, smoke, vibration, Modbus TCP sensors.
•It has a built-in web interface for system configuration and management.
Default IP address
192.168.0.101
Power Supply
12V DC 1A included
Default mask
255.255.255.0
Dimensions
190 x 92 x 34mm (W x D x H)
Default credentials
user: guest; password: guest
Part number
122EC003354
Package contents
EC335t controller
Power supply 12VDC 1A
Set of cables and connectors
Quick start manual
Connections
1. Analogue sensor inputs
6. Mini-B USB for pendrive or camera
16. RS485 module slot
2. CAN bus connector for extension units
7. RJ45 Ethernet connection
17. Power backup input for additional power
source 12VDC/1A
3. Controller reboot button. Press and hold
for 2s. Wait 60s for rebooting.
8. SD card socket for measurements storage
9. Working mode switch: N-normal mode,
R-factory programming (do not use)
18. Main power supply 12VDC/1A
4. Restore factory settings button. Press and
hold for 5s. Wait 60s for rebooting.
10. Voltage output status LEDs
5. Status LEDs
ACT- device status LED
ALARM –programmable LED,
ERR –error LED,
CAN –CAN bus status LED
11. Enclosure earthing (M4 thread)
12. Local temperature sensor
13. Voltage outputs 12VDC 0.25A
14. Inputs for external voltage-free contacts
15. EA319t LTE modem slot
Accessories
122EA003144
EA314t - 19" 1U bracket for 1x EC335t and 1x EE321t
122EA003194
EA319t - LTE modem for EC335t controller
ENVIRONMENTAL CONTROLLER EC335t
A1 A2 A3 A4 CAN
SD card
N R
Relays
E1 E2
Analog sensors
E1 E2
OUTPUTS
12V 0.25A DRY
CONTACT INPUTS
1 2 3 4
DC 12V
BACKUP
POWER
- +
DC 12V
POWER
Thermo
sensor
Restart Reset
ACT
ALARM
ERR
CAN
USB
LAN 10/100
LTE Modem slot Extension slot
ENVIRONMENTAL CONTROLLER EC335t
A1 A2 A3 A4 CAN
SD card
N R
Relays
E1 E2
Analog sensors
E1 E2
OUTPUTS
12V 0.25A DRY
CONTACT INPUTS
1 2 3 4
DC 12V
BACKUP
POWER
- +
DC 12V
POWER
Thermo
sensor
Restart Reset
ACT
ALARM
ERR
CAN
USB
LAN 10/100
LTE Modem slot Extension slot
1
2
3
5
6
7
8
9
10
11
12
13
14
15
17
18
4
16
