Black Box PI115A-C Manuale utente
1000 Park Drive • Lawrence, PA 15055-1018 • 724-746-5500 • Fax 724-746-0746
© Copyright 1998. Black Box Corporation. All rights reserved.
JUNE 1998
PI115A-C
PI115A-R2
PI115AE-R2

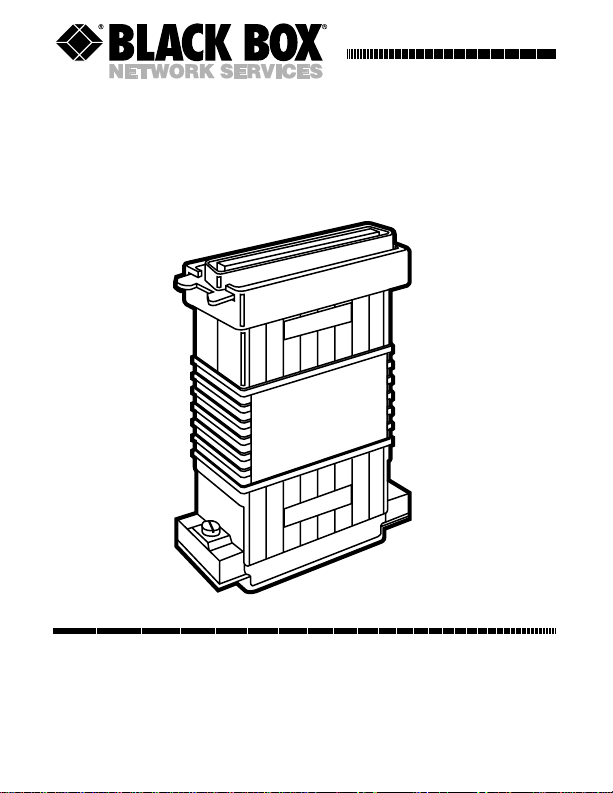

Serial Parallel↔Converter III
CUSTOMER SUPPORT INFORMATION
Order toll-free in the U.S. 24 hours, 7 A.M. Monday to midnight Friday: 877-877-BBOX
FREE technical support, 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746
Mail order: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018
SERIAL↔PARALLEL
CONVERTER III
1
FCC/IC STATEMENTS
FEDERAL COMMUNICATIONS COMMISSION
AND
INDUSTRY CANADA
RADIO FREQUENCY INTERFERENCE STATEMENTS
This equipment generates, uses, and can radiate radio frequency energy
and if not installed and used properly, that is, in strict accordance with the
manufacturer’s instructions, may cause interference to radio communication.
It has been tested and found to comply with the limits for a Class A computing
device in accordance with the specifications in Subpart J of Part 15 of FCC rules,
which are designed to provide reasonable protection against such interference
when the equipment is operated in a commercial environment. Operation of
this equipment in a residential area is likely to cause interference, in which case
the user at his own expense will be required to take whatever measures may be
necessary to correct the interference.
Changes or modifications not expressly approved by the party responsible
for compliance could void the user’s authority to operate the equipment.
This digital apparatus does not exceed the Class A limits for radio noise emission from
digital apparatus set out in the Radio Interference Regulation of Industry Canada.
Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites
applicables aux appareils numériques de classe A prescrites dans le Règlement sur le
brouillage radioélectrique publié par Industrie Canada.
2
NORMAS OFICIALES MEXICANAS (NOM)
ELECTRICAL SAFETY STATEMENT
INSTRUCCIONES DE SEGURIDAD
1. Todas las instrucciones de seguridad y operación deberán ser leídas antes
de que el aparato eléctrico sea operado.
2. Las instrucciones de seguridad y operación deberán ser guardadas para
referencia futura.
3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de
operación deben ser respetadas.
4. Todas las instrucciones de operación y uso deben ser seguidas.
5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,
cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,
etc..
6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales
que sean recomendados por el fabricante.
7. El aparato eléctrico debe ser montado a la pared o al techo sólo como
sea recomendado por el fabricante.
8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más
allá a lo descrito en las instrucciones de operación. Todo otro servicio
deberá ser referido a personal de servicio calificado.
9. El aparato eléctrico debe ser situado de tal manera que su posición no
interfiera su uso. La colocación del aparato eléctrico sobre una cama,
sofá, alfombra o superficie similar puede bloquea la ventilación, no se
debe colocar en libreros o gabinetes que impidan el flujo de aire por
los orificios de ventilación.
3
NOM STATEMENT
10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor
como radiadores, registros de calor, estufas u otros aparatos (incluyendo
amplificadores) que producen calor.
11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo
del tipo descrito en el instructivo de operación, o como se indique en
el aparato.
12. Precaución debe ser tomada de tal manera que la tierra fisica y la
polarización del equipo no sea eliminada.
13. Los cables de la fuente de poder deben ser guiados de tal manera que
no sean pisados ni pellizcados por objetos colocados sobre o contra ellos,
poniendo particular atención a los contactos y receptáculos donde salen
del aparato.
14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las
recomendaciones del fabricante.
15. En caso de existir, una antena externa deberá ser localizada lejos
de las lineas de energia.
16. El cable de corriente deberá ser desconectado del cuando el equipo
no sea usado por un largo periodo de tiempo.
17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean
derramados sobre la cubierta u orificios de ventilación.
18. Servicio por personal calificado deberá ser provisto cuando:
A: El cable de poder o el contacto ha sido dañado; u
B: Objectos han caído o líquido ha sido derramado dentro del
aparato; o
C: El aparato ha sido expuesto a la lluvia; o
D: El aparato parece no operar normalmente o muestra un cambio
en su desempeño; o
E: El aparato ha sido tirado o su cubierta ha sido dañada.
4
TRADEMARKS
The trademarks mentioned in this manual are the sole property
of their owners.
5
TABLE OF CONTENTS
Contents
1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.1 Description. . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. Configuration and Installation. . . . . . . . . . . . . 9
3.1 Configuration Switches . . . . . . . . . . . . . . . . 9
3.1.1 Switches 1 and 2 . . . . . . . . . . . . . . . . . . 10
3.1.2 Self-Test . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.1.3 Switches 3 through 5. . . . . . . . . . . . . . . 11
3.1.4 Switches 6 through 8. . . . . . . . . . . . . . . 11
3.1.5 Location of the Configuration
Switches on the Converter . . . . . . . . . . 12
3.2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3.3 Power Connection . . . . . . . . . . . . . . . . . . . . 15
4. Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . 18
Appendix A: Interface Connections . . . . . . . . . . 19
A.1 36-pin Centronics Male Parallel Port
Connections . . . . . . . . . . . . . . . . . . . . . . . . . 19
A.2 DB25 Female Serial Port Connections . . . 20
Appendix B: Block Diagram. . . . . . . . . . . . . . . . . 21
6
1. Specifications
Interface — Asynchronous, RS-232C compatible
Connectors — Serial DB25 female; Parallel
Centronics 36-pin male
Data Rates — 300, 600, 1200, 2400, 4800, 9600,
19200, 38400
Power Supply — From interface or from
power-supply adapter: PI115A-C: 120 VAC;
PI115AE-R2: 230 VAC
Data Format — 7 or 8 bits; 1 or 2 stop bits; even,
odd, or no parity
Temperature — 32 to 140 °F (0 to 60 °C)
Altitude — 0-10,100 feet
Humidity — 5 to 95% noncondensing
Size — 4.4"H x 2.9"W x 0.8"D (11.1 x 7.4 x 2 cm)
Weight — 2.6 oz. (73.8 g)
7
CHAPTER 2: Introduction
2. Introduction
2.1 Description
The Serial↔Parallel Converter III automatically con-
verts RS-232 serial data to parallel data format and
vice versa. Incorporating advanced microprocessor
technology, the Converter automatically senses and
selects parallel and serial modes, as well as DCE/DTE
modes. The Converter supports serial data rates to
38.4 Kbps.
For easy configuration, the Converter features
a convenient set of configuration switches. These
internally accessible configuration switches allow
the user to control baud rate, parity, word length,
and flow control.
Housed in a miniature ABS plastic case, the Converter
comes equipped with a DB25 female connector on the
serial side and a Centronics 36-pin male connector on
the parallel side. A female-to-female Centronics gender
changer is also included in the package for connecting
to a male Centronics parallel interface on the Converter.
Although the Converter is able to receive power from
the RS-232 interface, it also comes with a wallmount
power supply for low-power applications.
8
2.2 Features
• Converts parallel data to serial data and vice versa
• Automatically selects parallel-to-serial
and serial-to-parallel operation
• Automatically selects DCE/DTE modes
• Serial data rates to 38,400 bps
• No AC power required
• Supports both software and hardware flow control
• AC adapter included for low-power interfaces
• Ultra-miniature size
• Made in the USA
