Black Line BL-MH 36/2 Istruzioni per l'uso e l'installazione
kOriginalbetriebsanleitung Benzin-Bodenhacke
pTraduction de la notice originale Bineuse à essence
CTraduzione delle istruzioni originali Zappa a benzina
NVertaling van de oorspronkelijke gebruiksaanwijzing Benzine bodemfrees
UÖversättning av originalbruksanvisning Bensindriven jordfräs
jPřeklad originálního návodu k použití Benzínová motyčka
WPreklad pôvodného návodu na použitie Benzínový kypričpôdy
QTraducere a instrucţiunilor originale Prăşitor pe benzină
tTranslation of the Original Instructions Petrol hoe
Art-Nr: 10165626
BL-MH 36/2
Anl_BL_MH_36_2_SPK7.indb 1Anl_BL_MH_36_2_SPK7.indb 1 17.01.2020 06:47:0417.01.2020 06:47:04
- 2 -
1
2
4a
4b
5
2b
26
23
3a
13b
1
4b
3
2a
13a
21
15
10
22
24
Anl_BL_MH_36_2_SPK7.indb 2Anl_BL_MH_36_2_SPK7.indb 2 17.01.2020 06:47:2017.01.2020 06:47:20
- 3 -
3b 4
5a
24
15
16
4b
22
21
23
5b
32
31
28
27
33
29
30
37
5c
31
21
22
33
32
5d
28
22
23
21 27
Anl_BL_MH_36_2_SPK7.indb 3Anl_BL_MH_36_2_SPK7.indb 3 17.01.2020 06:47:2117.01.2020 06:47:21
- 4 -
5f5e
5g
24
C
29
30
21
A B
22
26
5h
6a 6b
37
5
5
Anl_BL_MH_36_2_SPK7.indb 4Anl_BL_MH_36_2_SPK7.indb 4 17.01.2020 06:47:2617.01.2020 06:47:26
- 5 -
6c
7
8b
18
6d
8a
9
24
22
D
26
25
1. 2.
Anl_BL_MH_36_2_SPK7.indb 5Anl_BL_MH_36_2_SPK7.indb 5 17.01.2020 06:47:3217.01.2020 06:47:32
- 6 -
10a
10c
E
HL
11
12 3
456
10b
Anl_BL_MH_36_2_SPK7.indb 6Anl_BL_MH_36_2_SPK7.indb 6 17.01.2020 06:47:3817.01.2020 06:47:38
D
- 7 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.

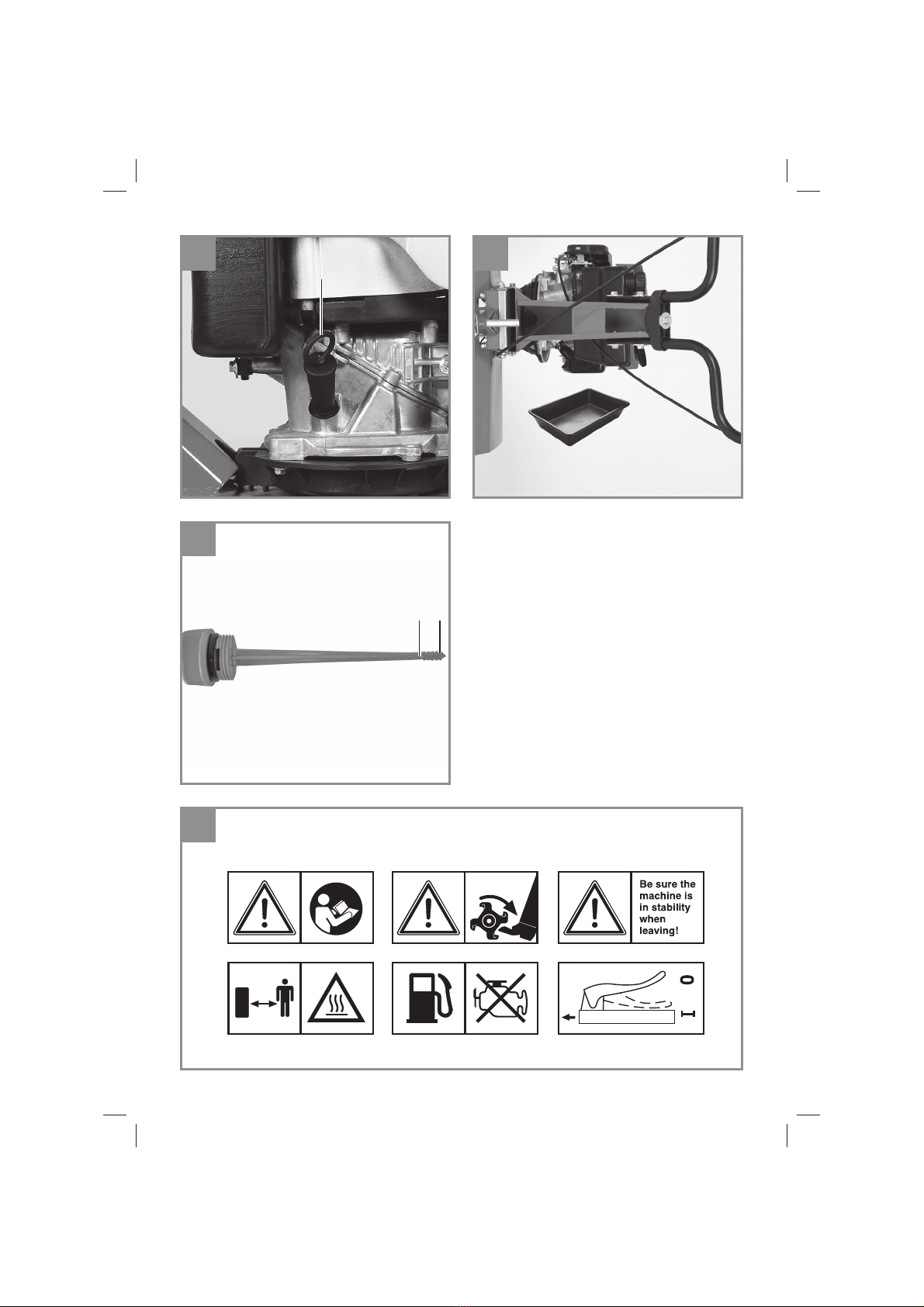

Erklärung des Hinweisschildes auf dem Ge-
rät (siehe Bild 11)
1 Achtung! Bedienungsanleitung lesen.Warn-
und Sicherheitshinweise befolgen.
2 Achtung! Verletzungsgefahr durch rotierende
Teile. Halten Sie Hände, Füße und Kleidung
fern.
3 Achten Sie auf sicheren Stand der Maschine
wenn Sie diese verlassen.
4 Achtung! Heisse Teile. Abstand halten.
5 Achtung! Während des Tankens Motor abstel-
len.
6 Beschreibung Kupplungshebel: 0 = Hack-
messer Stop; 1 = Hackmesser Ein
2. Gerätebeschreibung und
Lieferumfang

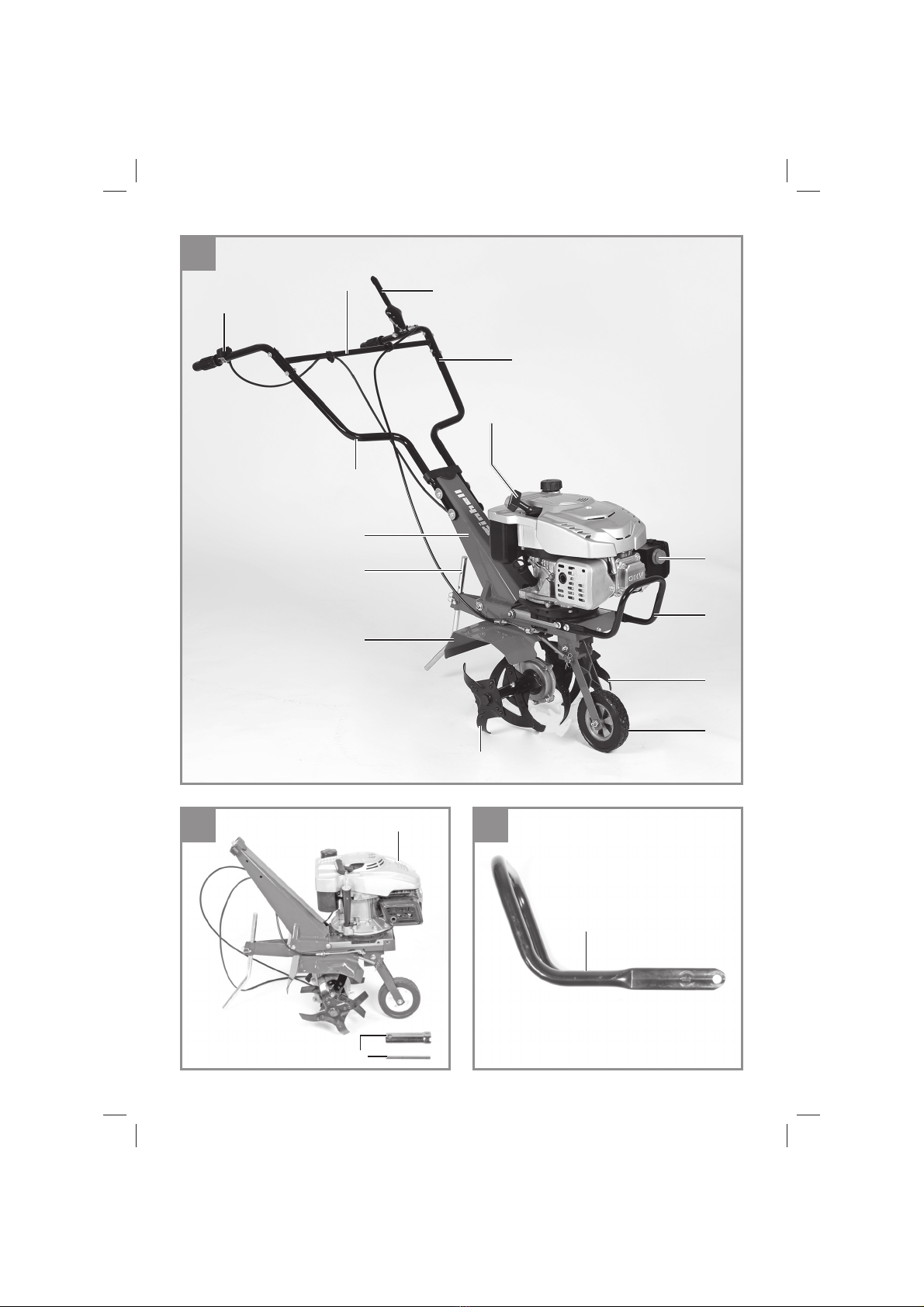

2.1 Gerätebeschreibung
1. Motor-/ Getriebeeinheit
2a. Reversierstarter
2b. Kraftstoffpumpe (Primer)
3. Zündkerzenschlüssel
Montageset für Schutzblech/Transportrad/
Bügel (Abb. 3a/3b):
4a. Schutzblech (*)
4b. Bügel
4c. 4x Schraube M8 x 25 (*)
5. Transportrad (*)
6. 4x Schraube M8x20 (*)
7. 4x Federring Ø8 (*)
8. 4x Unterlegscheibe Ø8 (*)
9. 1x Schraube M10x65 (*)
10. 1x Mutter M10 (*)
11. 1x Feder (*)
12. 1x Sicherungssplint klein (*)
(*) nicht abgebildet, bereits vormontiert
Montageset für Hackmesser/Tiefenanschlag
(Abb. 4a):
13a.Hackmesser rechts (*)
13b. Hackmesser links (*)
14. 2x Schutzkappe (*)
15. Tiefenanschlag (*)
16. Sicherungssplint groß (*)
17. 4x Schraube M8x35 (*)
18. 4x Unterlegscheibe Ø8 (*)
19. 4x Mutter M8 (*)
(*) nicht abgebildet, bereits vormontiert
Montageset für Fahrbügel / Kupplungshebel /
Start / Stopp-Hebel (Abb. 5a/5b):
20. Fahrbügelhalter (*)
21. Fahrbügel – Kupplungshebel
22. Fahrbügel – Start/Stopp – Hebel
23. Querstrebe
24. Kupplungshebel
25. Sicherungshebel
26. Start/Stopp – Hebel
27. 4x Schraube M8x35
28. 4x Mutter M8
29. 1x Schraube M8x40
30. 1x Hutmutter M8
31. 4x Schraube M8x30
32. 4x Unterlegscheibe groß Ø8
33. 4x Mutter M8
34. 4x Schraube M8x20 (*)
35. 4x Federring Ø8 (*)
36. 4x Unterlegscheibe Ø8 (*)
37. 2x Kabelclip
(*) nicht abgebildet, bereits vormontiert
Anl_BL_MH_36_2_SPK7.indb 7Anl_BL_MH_36_2_SPK7.indb 7 17.01.2020 06:47:4017.01.2020 06:47:40
D
- 8 -
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Das Gerät ist geeignet zum Umgraben von
Beeten und Ackern. Beachten Sie unbedingt die
Einschränkungen in den zusätzlichen Sicher-
heitshinweisen.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
4. Technische Daten
Motor: ......................................... 4-Takt, 140 cm3
Motorleistung: ..............................2,2 kW / (3) PS
Arbeitsdrehzahl Motor: ........................3200 min-1
Arbeitsbreite: ..............................................36 cm
Hackmesser Ø: ..........................................26 cm
Vorwärtsgang: ................................................... 1
Startsystem: .................Reversierstarteinrichtung
Kraftstoff: .........................................Benzin (E10)
Motoröl: ....................................................ca.0,5 l
Tankinhalt: .................................................. ca. 2 l
Vibration ahv: ..........................................7,66 m/s2
Unsicherheit K:.........................................1,5 m/s2
Gewicht: ......................................................28 kg
Zündkerze: ............................................... F6RTC
Schalldruckpegel LpA......................... 71,81 dB(A)
Unsicherheit KpA.........................................1,5 dB
Garantierter Schallleistungspegel LWA .... 93 dB(A)
5. Vor Inbetriebnahme

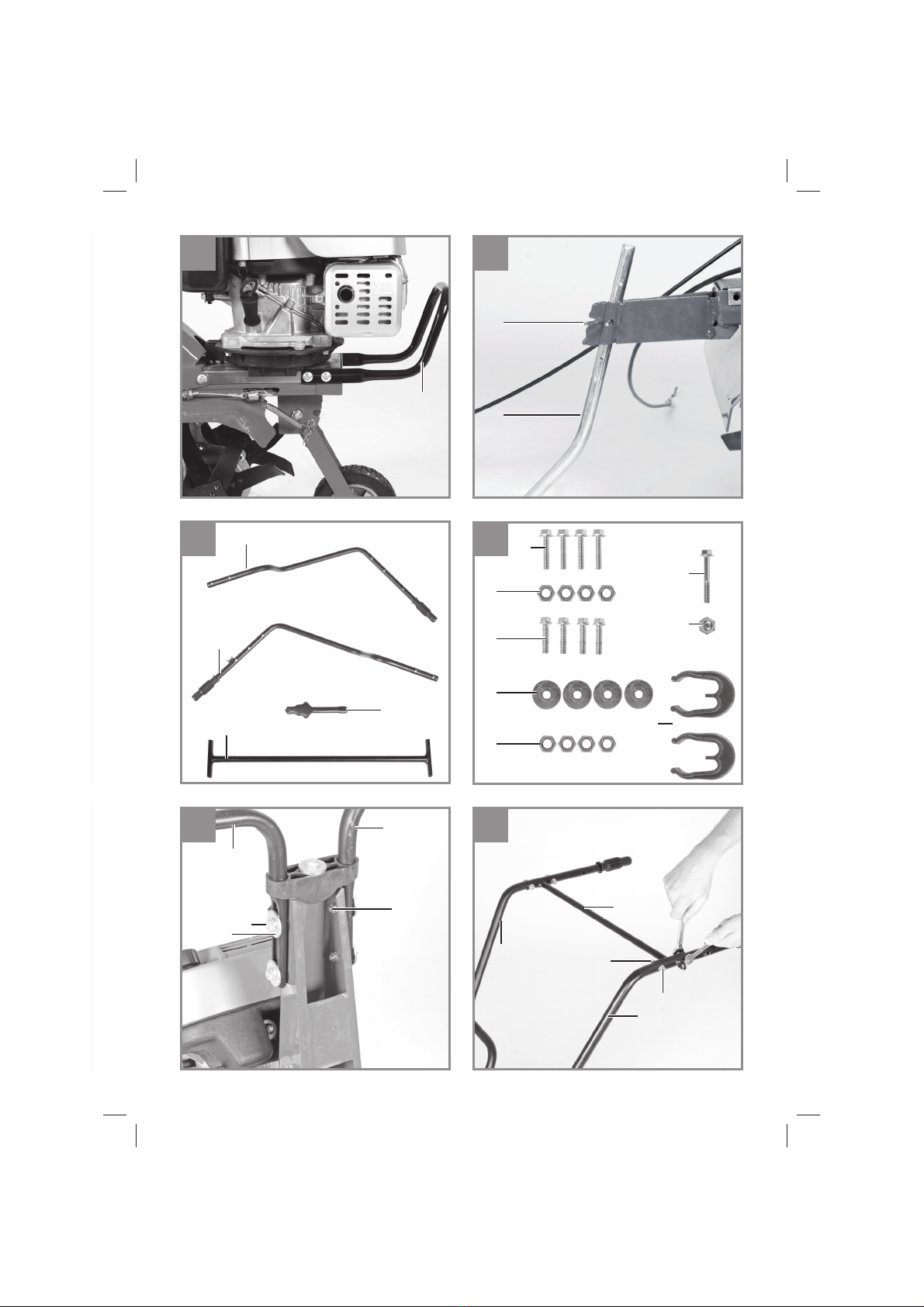

Montage Schutzblech, Bügel und Transpor-
trad
1. Legen Sie sich die Bauteile wie unter Punkt
2.1 Lieferumfang beschrieben zurecht.
2. Bügel (4b) wie in Abb. 3b gezeigt montieren.
Montage Hackmesser und Tiefenanschlag
Zu Arbeitsbeginn empfehlen wir den Tiefenan-
schlag in mittlerer der 3 möglichen Positionen zu
fixieren. Soll die Arbeitstiefe verändert werden,
verschieben Sie die Position des Tiefenanschlags
nach oben oder unten.
Anl_BL_MH_36_2_SPK7.indb 8Anl_BL_MH_36_2_SPK7.indb 8 17.01.2020 06:47:4017.01.2020 06:47:40
D
- 9 -
Montage Fahrbügel, Kupplungshebel und
Start/Stopp – Hebel
1. Legen Sie sich die Bauteile wie unter Punkt
2.1 Lieferumfang beschrieben zurecht.
2. Fahrbügel – Kupplungshebel (21) und Fahr-
bügel – Start/Stopp – Hebel (Pos. 22) wie in
Abb. 5c gezeigt montieren.
3. Querstrebe (23) wie in Abb. 5d gezeigt mon-
tieren.

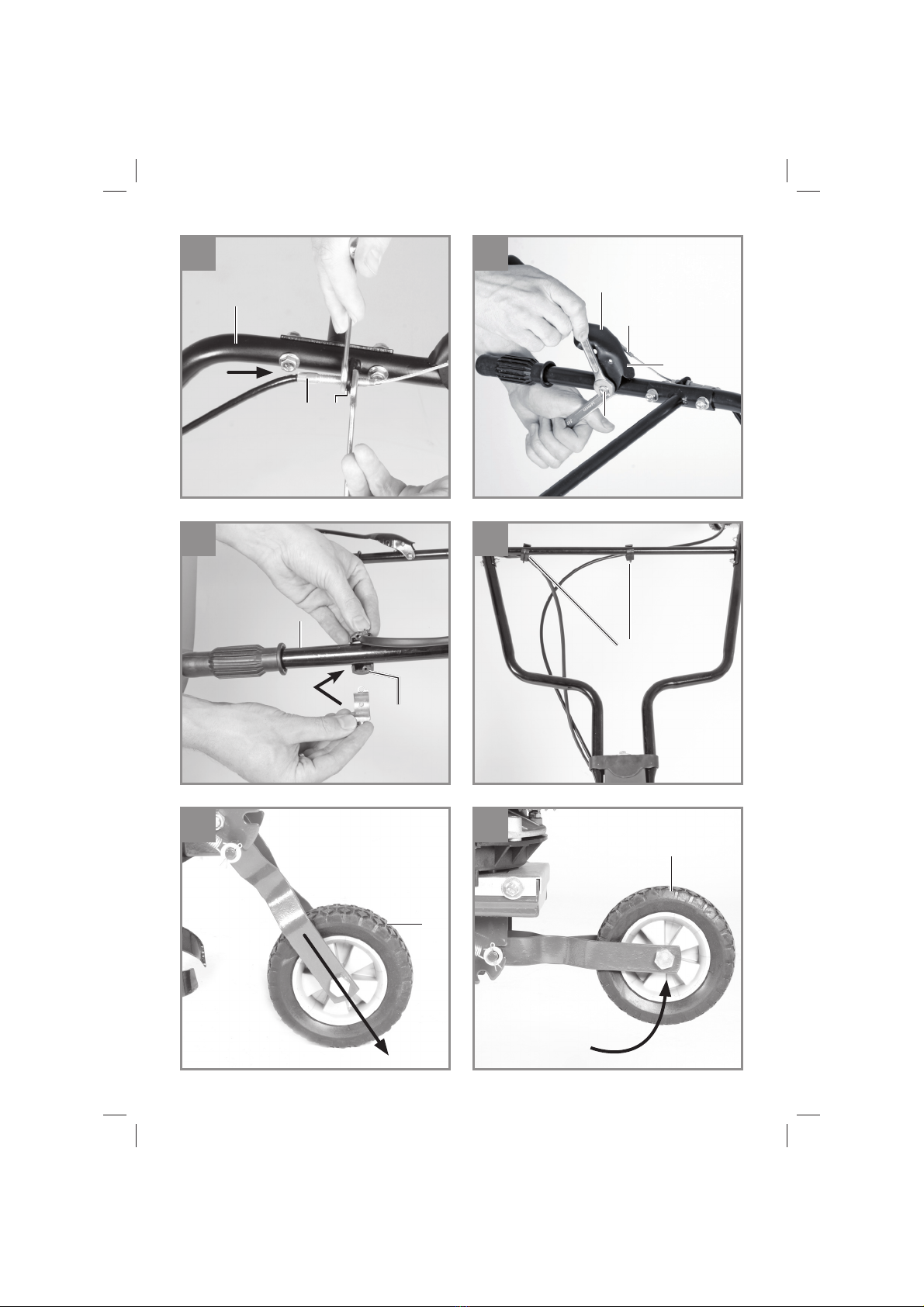

4. Kupplungshebel (24) montieren ist einfach,
wenn Sie folgende Schritte einhalten:
- Schieben Sie die Bowdenzughülle (Abb. 5e/
Pos. A) in die in Öse (Abb. 5e/Pos. B). Stellen
Sie den Bowdenzug durch Verdrehen der
Kontermuttern auf maximale Länge ein.
- Hängen Sie den Bowdenzug (Abb. 5f/
Pos. C) am Kupplungshebel (24) ein und
montieren Sie den Kupplungshebel am
Fahrbügel. Achten Sie dabei auf korrekten
Sitz des Sicherungshebels. Führen Sie eine
Funktionsprüfung durch. Ziehen Sie den
Sicherungshebel (25) wie in Abb. 6d gezeigt
zum Kupplungshebel. Der Kupplungshebel ist
entsperrt und kann betätigt werden.
5. Stellen Sie die Seilzuglänge wie in Absatz
7.2.4 beschrieben ein.
6. Start/Stopp – Hebel (26) wie in Abb. 5g ge-
zeigt montieren.
7. Kabelclip (37) wie in Abb. 5h gezeigt montie-
ren.
Achtung! Bei Erstbetriebnahme muss Motorenöl
und Kraftstoffeingefüllt werden.
• Kraftstoff- und Motorenölstand prüfen, even-
tuell nachfüllen.
• Vergewissern Sie sich, dass das Zündkabel
an der Zündkerze befestigt ist
• Die unmittelbare Umgebung der Motorhacke
begutachten
6. Bedienung
• Tiefenanschlag (Abb. 4 / Pos. 15) auf richtige
Höhe einstellen und mit Splint sichern.
• Transportrad nach oben schwenken und da-
rauf achten, dass der Bolzen der Rasterung
in der Aufnahme nach vorne eingerastet ist
(Abb.6a-6b).

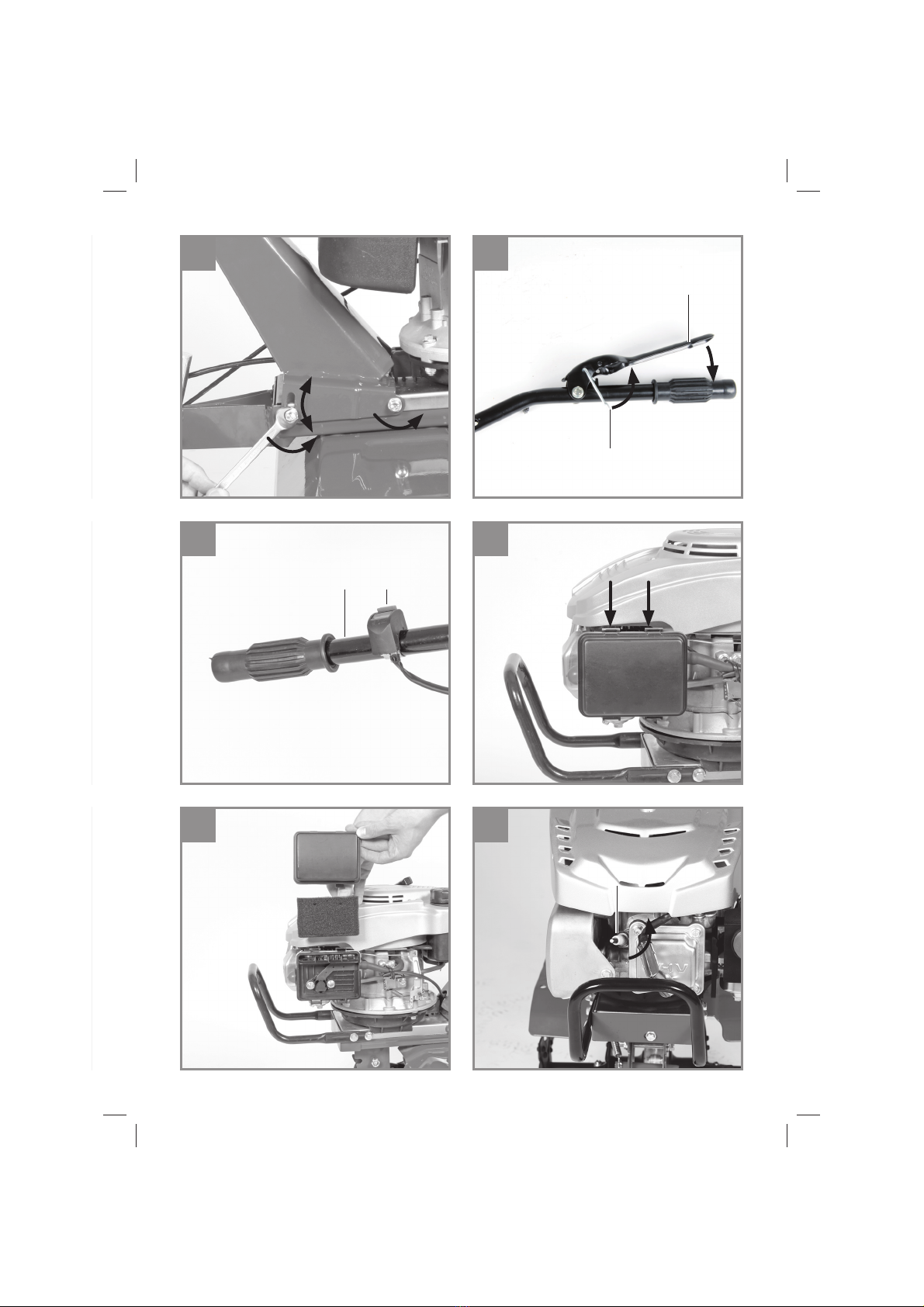

• Je nach Körpergröße können Sie die Fahrbü-
gel einstellen. Dazu die Schrauben (Abb.6c)
lösen, Konsole einstellen und Schrauben
wieder festziehen.
• Um die Hacksterne in Betrieb zu setzen, den
Sicherungshebel (25) nach oben ziehen, den
Kupplungshebel (24) nach unten drücken
und halten (Abb. 6d). Nach Loslassen des
Kupplungshebels bleiben die Hacksterne ste-
hen (falls diese nicht stehen bleiben sollten,
Kupplungsseil nachstellen).
Motor Starten
1. Vergewissern Sie sich, dass das Zündkabel
an der Zündkerze angeschlossen ist.
2. Stehen Sie hinter der Bodenhacke. Stellen
Sie den Motor Start/Stopp-Hebel (Abb.7/Pos.
26) in Position ON.
3. Kraftstoffpumpe (Primer) Abb. 1/Pos. 2b) 3x
drücken. Bei warmgelaufenem Motor kann
dieser Punkt entfallen.
4. Den Motor mit dem Reversierstarter (Abb.1/
Pos. 2a) starten. Hierfür den Griffca. 10-15
cm (bis ein Widerstand spürbar ist) heraus-
ziehen, dann kräftig mit einem Ruck anzie-
hen. Sollte der Motor nicht gestartet haben,
nochmals am Griffanziehen.
Hinweis! Den Seilzug nicht zurückschleudern
lassen.
Hinweis! Bei kühlem Wetter kann es erforderlich
sein, den Anlassvorgang mehrmals zu wieder-
holen.
Motor Stoppen
Stellen Sie den Motor Start/Stopp - Hebel (26) in
Position STOP.
Anl_BL_MH_36_2_SPK7.indb 9Anl_BL_MH_36_2_SPK7.indb 9 17.01.2020 06:47:4017.01.2020 06:47:40
D
- 10 -
7. Reinigung, Wartung, Lagerung
und Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungs- und Wartungsar-
beiten den Zündkerzenstecker.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann.
7.2 Wartung
Achtung: Stellen Sie das Gerät sofort ab und
wenden Sie sich an ihren autorisierten Fach-
händler:
• Bei ungewöhnlichen Schwingungen oder Ge-
räuschen.
• Wenn der Motor überlastet scheint, oder
Fehlzündungen hat.
7.2.1 Luftfilter warten
• Luftfilter vor jedem Gebrauch prüfen, reini-
gen, wenn nötig tauschen.
• Entnehmen Sie das Filterelement (Abb. 8a-
8b).
• Zum Reinigen des Elementes dürfen keine
scharfen Reiniger oder Benzin verwendet
werden.
• Das Element durch Ausklopfen auf einer fla-
chen Fläche reinigen.
• Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
7.2.2 Zündkerze warten
Überprüfen Sie die Zündkerze erstmals nach 10
Betriebsstunden auf Verschmutzung und reinigen
Sie diese gegebenenfalls mit einer Kupferdraht-
bürste. Danach die Zündkerze alle 50 Betriebs-
stunden warten.
• Ziehen Sie den Zündkerzenstecker (Abb. 9)
mit einer Drehbewegung ab.
• Entfernen Sie die Zündkerze (Abb. 9/Pos.D)
mit dem beiliegendem Zündkerzenschlüssel.
• Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
7.2.3 Ölwechsel/ Ölstand prüfen (vor jedem
Gebrauch)
Der Motorölwechsel sollte bei betriebswarmem
Motor durchgeführt werden.
• Ölmessstab (Abb. 10a / Pos.E) herausneh-
men.
• Warmes Motoröl in einen Auffangbehälter
ablassen (Abb. 10b).
• Motoröl bis zur oberen Markierung des Öl-
messstabes (Abb. 10c/H) einfüllen.
• Achtung Ölmessstab zum Ölstandprüfen
nicht einschrauben, sondern nur bis zum Ge-
winde einstecken (H = Max. / L= Min.).
• Das Altöl muss ordentlich entsorgt werden.
7.2.4 Einstellen der Bowdenzüge
In der Arbeitsstellung soll der Kupplungshebel
mit geringem Kraftaufwand bis zum Schubbü-
gel hinabgedrückt werden können.Wenn der
Bowdenzug dabei zu straffgespannt ist, muss
dieser länger eingestellt werden. Dazu lösen Sie
die Kontermutter gegenüber dem Hauptseilzug,
verlängern die Schraubenverbindung und ziehen
anschließend die Kontermutter wieder fest (siehe
Abb.5e). Falls die Hacksterne nicht mehr rotieren,
muss die Schraubenverbindung (analog wie vor-
her beschrieben) verkürzt werden.
7.2.5 Getriebe der Motorhacke
Der Antrieb des Getriebes erfolgt über einen
Keilriemen. Das Getriebe kann gegebenenfalls
repariert werden.Wenden Sie sich hierfür an den
Kundendienst.
7.3 Lagerung
Entleeren Sie den Kraftstofftank bevor Sie das
Gerät für längere Zeit außer Betrieb nehmen.
Reinigen Sie das Gerät und benetzten Sie alle
Metallteile mit einem dünnen Ölfilm, zum Schutz
vor Verrostung. Lagern Sie das Gerät in einem
sauberen und trockenen Raum.
Anl_BL_MH_36_2_SPK7.indb 10Anl_BL_MH_36_2_SPK7.indb 10 17.01.2020 06:47:4117.01.2020 06:47:41
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
