Portable Power Station

• QUIET, LITHIUM-ION POWERED 505WH (46.8AH / 10.8V) BATTERY CAPACITY

• FLEXIBLE POWER WITH 4 USB PORTS (INCLUDING 2 USB-C), 2 AC OUTLETS

• DIGITAL LCD SCREEN DISPLAYS REAL TIME PERFORMANCE DATA

PAC505

PAC505-1390481ART.indd 1PAC505-1390481ART.indd 1 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

GENERAL SPECIFICATIONS

The Blackfire PAC505 is a portable power station with the ability to supply 500W of pure sine wave AC power via the two on-board AC outlets. Additionally, the power station is able to

support USB quick charging via two on-board USB-C ports (one of which is Power Delivery (PD) capable), two USB-A ports, and a 12V car port. Use the supplied AC adapter to charge the

PAC505. Overall storage capacity is 505Wh of energy.

• Capacity: 505Wh (46.8Ah / 10.8V)

• Cell Type: 18650

• Cell Chemistry: Li-Ion

• 8mm Input: 13-30V, 3.5A, 105W maximum

• AC Output: 120V each outlet, 500W shared / 1000W peak

• DC Output: 120W (12V/10A)

• USB Output (total output 90W): USB-A: 2 x 12W (5V/2.4A), USB-C: 1 x 15W (5V/3A), USB-C PD: 1 x 60W (5V-20V/3A)

• Operating / Storage Maximum Altitude: 6562 ft. (2000m)

• Operating / Storage Maximum Humidity: <75% non-condensing

• Operating Temp: 14°to 104°F (-10°to 40°C)

• Charging Temp: 32°to 104°F (0°to 40°C)

• Storage Temp: -4°to 113°F (-20°to 45°C)

• Dimensions: 11.8" × 7.5" × 7.3" (30.0 × 19.1 × 18.5 cm)

• Weight: 13.9 lbs (6.3 kg)

• Life Expectancy: 500 cycles to 80% capacity typical (depending on use and care)

• Standards:

FCC, UN38.3, DOE/CEC, NRCAN

• Charging Time (Supplied AC Adapter): Full charge 8 to 10 hours

• Charging Time (105W Input Max): Full charge 7 hours

• Charge Time (Supplied Car Charger Adapter): Full charge 12 hours

• Storage: Charge every 3 months (fully charge before storage)

• Transportation: This lithium-ion battery is regulated as a hazardous material (dangerous goods) by the U.S. Department of Transportation (DOT) and other transport authorities

and has been tested in accordance with the UN38.3 lithium battery testing requirements. The Watt-hour rating is 505 Wh. If shipped international by air, the battery must be

packaged and transported in accordance with the IATA Dangerous Goods Regulations. Packing Instruction 965, Section IA. All package labeling requirements must be met and

relevant shipping documents must be completed. Shipments by vessel (ocean) and motor vehicle must comply with the applicable dangerous goods regulations for those modes

of transport. Keep ALL original packaging and shipping materials for future use.

Call customer service for replacement packaging if original packaging is lost or damaged.

Specifications subject to change.

ENGLISH

WARNINGS

To ensure safe operation and service of the power station, follow these instructions. Failure to observe these warnings can result in severe injury or death.

• Do NOT use portable battery in excess of its output rating. Overload outputs above rating may result in a risk of fire or injury to persons.

• Use of a power supply, charger, or cable not recommended or sold by portable battery manufacturer may result in a risk of fire or injury to persons.

• Do NOT use portable battery or AC wall charger if it is damaged or has been modified. Damaged or modified batteries may exhibit unpredictable behavior resulting in fire,

explosion, or risk of injury.

• Do NOT subject to vibration, impacts, or drops. Secure the unit during transport. The housing may not show signs of damage, but internal components may have been

compromised. It is advisable to replace the unit if any such severe events occur.

• Do NOT expose portable battery to moisture, rain, or snow.

• Keep away from high voltage electrical fields.

• Do NOT attempt to repair portable battery or AC wall charger. There are no user-serviceable components inside.

• Risk of fire and burns, do not open, crush, heat above 140°F (60°C) or incinerate. Follow all instructions.

• NOT intended for use with plug types or adapters not listed on the product label.

• Do NOT handle unit with wet hands.

• Do NOT place the unit on its side or upside down while in use or in storage.

• If rust, odor, overheating, or other abnormal circumstance are observed, stop using and contact Blackfire customer service.

COMPLIANCE

FCC & IC COMPLIANCE

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment

does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by

one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

NOTE: The grantee is not responsible for any changes or modifications not expressly approved by the party responsible for compliance. Such modifications could void the user’s

authority to operate the equipment.

IC NOTICE TO CANADIAN USERS

This device complies with industry Canada license-exempt RSS standard(s). Operation is subject to the following two conditions: (1) This device may not cause harmful

interference, and (2) This device must accept any interference received, including interference that may cause undesired operation of the device.

This device complies with RSS-247 of Industry Canada. Operation is subject to the condition that this device does not cause harmful interference. This Class B digital apparatus

complies with Canadian ICES-003.

PAC505-1390481ART.indd 2PAC505-1390481ART.indd 2 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

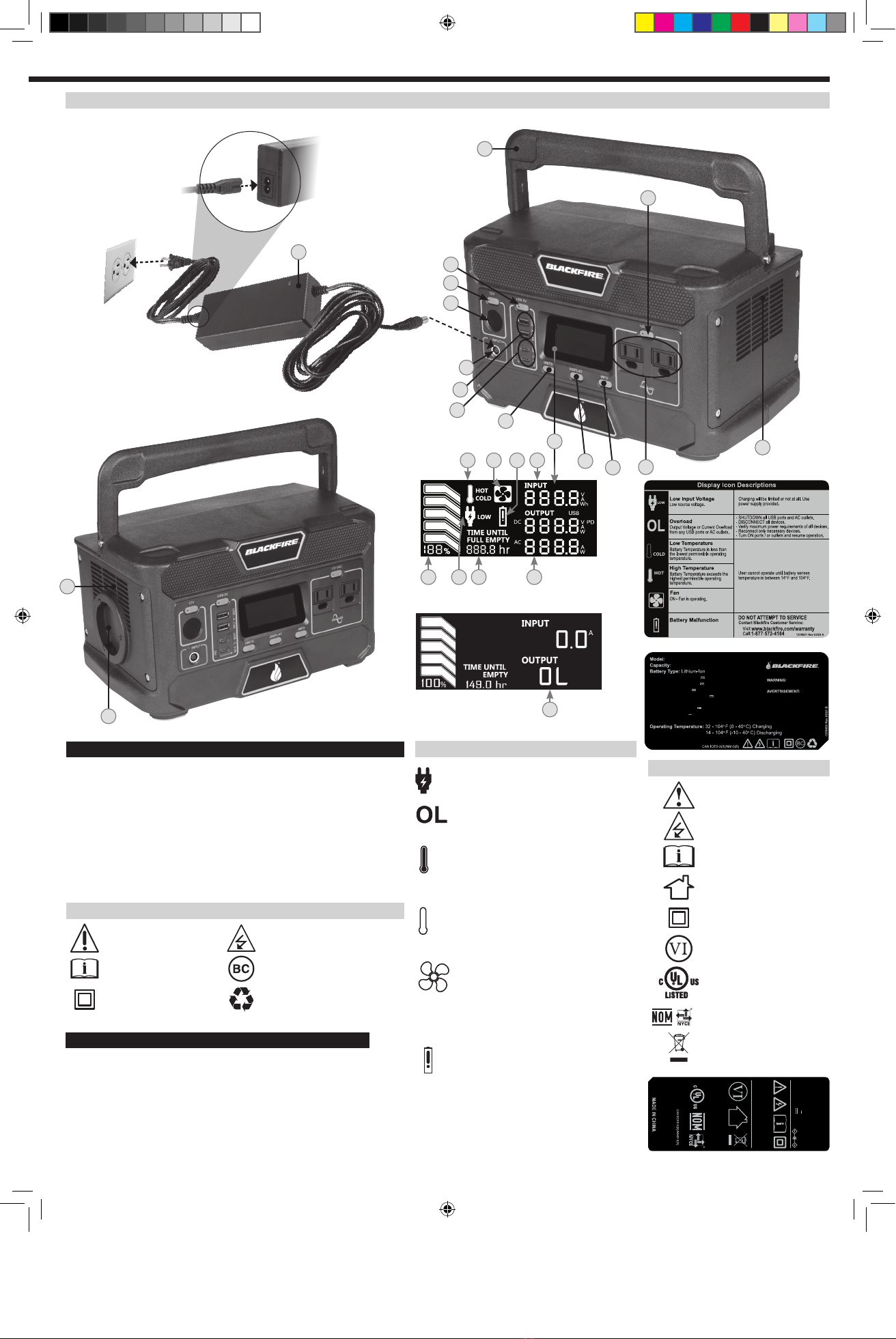

FEATURE DETAILS

NOTE: No user-serviceable

parts inside.

BATTERY FEATURES

1. Handle 10. DISPLAY Button

2. USB Output ON/OFF Button 11. INFO Button

3. Car Port Output On/Off Button 12. AC Outlets (120V / 500W)

4. Car Port Output (12V/10A) 13. Air Intake Vent w/ Fan

5. AC Charging Input (8mm) 14. AC Outlet ON/OFF Button

6. USB-A Ports (5V / 2.4A) 15. AC Wall Charger

7. USB-C Ports (5V/3A to 60W PD) 16. Air Exhaust Vent

8. UNITS Button 17. Blackfire Accessory Mount

LCD Screen

SYMBOLS ON BATTERY

Warning or Caution

Risk of Electrical Shock

Read Instructions

Conforms with BCS regulations of

California Energy Commission

Double insulated Recyclable

LCD FEATURES

A. Hot / Cold Indicator F. Low Input Voltage Indicator

B. Fan G. Time Until Full / Empty

Battery Malfunction Indicator H. Output Stats

D. Input Stats I. Overload Condition Indicator

E. Battery Level Indicator

SYMBOLS ON LCD

LOW

Low Source Voltage. This will result in very

limited charge, or none at all. Recommended

to only use supplied wall charger.

See OVERLOAD CONDITION in OPERATING

INSTRUCTIONS section of this manual

HOT

The battery temperature is higher than

rated operating temperature, the unit may

not function, or provide limited output

capability during this time. See GENERAL

SPECIFICATIONS for operating temperature

COLD

The battery temperature is less than

rated operating temperature, the unit may

not function, or provide limited output

capability during this time. See GENERAL

SPECIFICATIONS for operating temperature

Fan: The fan icon illuminates when the fan

is operating. This occurs during high load

situations for increased cooling. The fan icon

may flash during overload conditions.

Battery Malfunction: The battery malfunction

icon with flash when the power station is

no longer able to charge beyond 40% of

its original capacity. If the icon remains

illuminated without flashing, the PAC505 has

had an unrecoverable failure.

DO NOT ATTEMPT TO SERVICE

Contact Blackfire Customer Service Directly.

Visit: www.blackfire.com/warranty

Call: 1-877-572-4184

Flashing - Response to high

temperature situation.

ON - Unrecoverable internal failure.

Flashing - Total battery capacity <40%

Input: 8mm Port 25.2V 3.5A

Output: 2 x USB-A 5V 2.4A (24W)

PAC505

505Wh (46.8Ah x 10.8V)

USB-C 5V 3A (15W)

PD USB-C 5V-20V 3A (60W)

2 x 120V 60Hz Pure Sine Wave NEMA 1-15 5-15

S/N: 0027800011001

Car Port 12V 10A (120W)

Total AC Power: 500W Continuous 1000W Peak

MMYYR-A1

Total USB Power: 90W

Do not expose portable battery to

moisture, rain or snow.

Ne pas exposer le chargeur portatif

àl'humidité, à la pluie ou à la neige.

E G HF

A C D

SYMBOLS ON WALL CHARGER

Warning or Caution

Risk of Electrical Shock

Read Instructions

Indoor Use Only

Double Insulated

Efficiency Rating

This product meets

applicable UL standards

This product meets

applicable NOM standards

WEEE – Electronic

Equipment Disposal

MODEL:CGSW90A-252-3500II

P/N: 29201

INPUT:100-240V 1.5A 50/60Hz

POWER SUPPLY

Warning: For use with KLEIN TOOLS and BLACKFIRE products only.

Avertissement: à utiliser uniquement avec les produits

KLEIN TOOLS et BLACKFIRE.

Advertencia: Para uso con productos KLEIN TOOLS

y BLACKFIRE solamente.

(2) This device must accept any interference received,

including interference that may cause undesired operations.

This device complies with part 15 of the FCC rules. Operation

is subject to the following conditions:

(1) This device may not cause harmful interference, and

MANUFACTURED BY:

SHENZHEN SHI YING YUAN ELECTRONICS CO.,LTD

TRADE MARK: KLEIN TOOLS

OUTPUT:25.2V 3.5A

A.V. & I.T.E. POWER SUPPLY

LISTED

E508971

MMYYYY-A1

1370649 Rev 3/21 A

PAC505-1390481ART.indd 3PAC505-1390481ART.indd 3 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

FUNCTION BUTTONS

INPUT AND OUTPUT DISPLAY DETAILS

PAC505 display is intended to provide real-time input and output performance data on all ports combined, individually, and if specific output protocols are being utilized.

UNITS BUTTON

Press to obtain input and output parameters in Watts (W), Watt-hour (Wh), Volts (V), and Current (A), as applicable. Press the button and the unit icon on the

screen will change with updated performance results.

INFO BUTTON

Press to cycle input and output from all ports, or individual ports (as applicable).

DISPLAY BUTTON

Press the DISPLAY button to illuminate the LCD for 60 seconds. Press and hold the DISPLAY button longer than 3 seconds, to keep LCD illuminated

indefinitely. The display will flash on/off to alert the user that it will remain on, pressing the DISPLAY button will turn the display off.

DETAILS DISPLAYED ON LCD

BATTERY LEVEL

:The battery level is provided by percentage of battery charge corresponding to the number of bars and percentage displayed. The bars in the battery level

correspond to the current state of charge, 0-20%, 21-40%, 41-60%, 61-80%, and all five are lit when charge level is above 81%.

TIME UNTIL EMPTY/FULL

Provides the user live telemetry data on time to completely charge, or deplete the battery based upon the energy entering or leaving the battery. Please

be aware that this value can adjust multiple times as the energy draw changes from the connected devices. This is evident during initial activation of ports with a connected device.

INPUT

:The PAC505 is capable of providing input energy in watts, watt-hr, or amps.

OUTPUT

:The display will provide output characteristics of all ports, including 12V car port, AC ports, and USB ports. The details on this function are provided below in the

OPERATING INSTRUCTIONS section. The output wattage displayed by the power station will be accurate to within 10%.

COOLING FAN

:PAC505 utilizes an internal cooling fan to ensure the product is operating within the appropriate temperature range. The unit, when it experiences a higher

output load, will automatically turn on the fan. During discharge, and possibly charging, the fan may operate intermittently to keep internal temperature within operating range. The

fan will likely start when the AC circuit is activated to ensure proper operation.

OPERATING INSTRUCTIONS

CHARGING PAC505

Only charge unit with provided AC wall charger, Klein Cat. No. 29201, 12V car port charger, Klein Cat. No. 29209, or APP®to 8mm adapter, Klein Cat. No. 29205 (105W max input).

Charge unit indoors.

Connect the provided AC Wall Charger

to the AC Charger input

, and allow PAC505 to fully charge prior to use, approx. 9 hours. The LCD display will provide charge level

along with time until full

. The unit is fully charged when the level is 100. It is recommended to fully charge PAC505 every 3 months to maintain the health of the battery pack.

POWERING / CHARGING DEVICES WITH PAC505

Select the type of outlet required by pressing the USB Output ON/OFF Button

or the AC Outlet ON/OFF Button

. The outlet port will NOT function until the appropriate button

is pressed to activate the port. When activated, the indicator on the button will illuminate green, indicating that the output(s) are active, and the LCD display will turn on and provide

details on the charging output. Press the ON/OFF button(s) to shut down the output(s) when not in use. The LCD will automatically shut down when no outputs are activated.

PAC505 will enter sleep mode after 90 seconds of inactivity (no output load detected) and will "wake up" when inputting a charging cord or when any button is pressed.

PASS-THROUGH CHARGING

The advanced battery management system of the PAC505 allows it to charge a connected device while the wall charger unit is plugged into the PAC505. The PAC505 is capable

of supporting more output than can be provided by the wall charger input. Therefore, the PAC505 may still be depleting battery capacity depending upon the load required by the

connected device being charged.

OVERLOAD CONDITION

If the LCD displays the overload condition symbol (“OL”); do the following:

• Turn off USB ports

and AC outlets

. The green indicator light will no longer be illuminated when the ports / outlets are turned off.

• Disconnect all devices, including the PAC505's charging cord.

• Verify the maximum power requirements for all devices, and confirm that the device power requirements do not exceed PAC505’s capacity (see GENERAL SPECIFICATIONS).

• Reconnect

only

necessary devices.

• Turn on USB ports and/or AC outlets and resume operation.

If an overload condition occurs on the input port, the portable battery will automatically shut off the input port. The port will be reactivated when the input source meets the

specification outlined in the GENERAL SPECIFICATIONS section. Only charge the unit with provided AC wall charger.

BLACKFIRE ACCESSORY MOUNT

To attach a Blackfire accessory to PAC505, such as the BTSM1 Wireless Speaker, align the tabs on the accessory's mounting flange with the slots on PAC505's Accessory Mount,

then insert and rotate clockwise to lock into place. To remove the accessory, rotate counterclockwise and pull out.

ENGLISH

PAC505-1390481ART.indd 4PAC505-1390481ART.indd 4 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

CUSTOMER SERVICE

Blackre, INC.

661 E Main St, Unit 200-117 Midlothian, Texas 76065

1-877-572-4184

customerservice@blackre.com

www.blackre.com

CLEANING

Be sure that PAC505 is disconnected from all input power sources and output devices. Use a clean, dry, soft-lint-free cloth to wipe down the unit. Remove any

debris, dirt, or other blockages on both side vents. When cleaning debris from the side vents, do not allow the debris, dirt, or other blockages to enter the body of

PAC505.

Do not use abrasive cleaners or solvents.

Do not use compressed air to clean side cooling vents, as this will force foreign particles into the internal circuitry.

To avoid the risk of electrical shock, DO NOT use metal objects to clean ports.

MAINTENANCE

Recharge as needed. There are no pre-designated intervals at which to recharge as long as the PAC505 is being used regularly. Avoid discharging completed on a

regular basis, as this can impact overall life.

Regularly inspect all ports and wall charger for any debris, dirt, damage, and corrosion. DO NOT attempt to fix.

Regularly observe if the side vents are collecting dirt or dust, and clean following cleaning procedures noted in manual.

STORAGE

If storing for more than 1 month, charge completely before storage and recharge approximately every 3 months to avoid full discharge and possible damage.

Store indoors, in cool temperatures, mild humidity, and away from direct sunlight (See GENERAL SPECIFICATIONS section). Leaving in a vehicle or other confined spaces in

extreme hot temperatures can lead to decreased service life, overheating, and fire. Extreme cold conditions below specific storage range can also harm performance and service

life.

Keep away from corrosion chemicals and gases.

After taking out of storage, visually inspect to make sure PAC505 and all accessories look satisfactory. Inspect the intake and exhaust side vents to ensure they are clear of debris.

Allow unit to return to ambient conditions before recharging or charging other devices

WARRANTY

www.blackre.com/warranty

DISPOSAL /RECYCLE

Do not place equipment and its accessories in the trash or in curbside recycle bin. Items must be properly recycled in accordance with local regulations.

See www.epa.gov/recycle for additional information.

TROUBLESHOOTING

PAC505 WILL NOT CHARGE OR OPERATE CONNECTED DEVICES:

• Ensure that the output ports

,and/or

are activated by pressing the button

and/or

for the port(s) in use.

• Confirm the connected device is suitable for the PAC505 by reviewing the output specifications provided in the GENERAL SPECIFICATIONS section.

• Confirm the battery is charged by reviewing the charge level

. This may need to be displayed by pressing the INFO

• Verify whether a warning icon

is displayed on the LCD

PAC505 WILL NOT CHARGE:

• Verify that the AC Charger Input

is illuminated. If not, the AC charger being used may not be providing an output.

• Confirm that the charger's cord is inserted fully into the AC Charger Input.

• Confirm that the AC Wall Charger

is the charger provided with PAC505.

• If the input does not comply with the requirements located in the GENERAL SPECIFICATIONS section, the Low Input Voltage icon

may be displayed on LCD screen.

NOTE: The LCD display

will provide additional fault codes that can be reviewed in the FEATURE DETAILS section.

NOTES

*APP is a registered trademark of Anderson Power Products, Inc.

PAC505-1390481ART.indd 5PAC505-1390481ART.indd 5 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

MANUAL DE INSTRUCCIONES

ESPAÑOL

Estación de carga portátil

• BATERÍA SILENCIOSA DE IONES DE LITIO CON CAPACIDAD DE 505WH (46,8AH/10,8V)

• POTENCIA FLEXIBLE CON 4PUERTOS USB (INCLUIDOS 2USB-C) Y 2TOMACORRIENTES DE CA

• LA PANTALLA LCD DIGITAL MUESTRA DATOS DE RENDIMIENTO EN TIEMPO REAL.

PAC505

PAC505-1390481ART.indd 1PAC505-1390481ART.indd 1 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

ESPECIFICACIONES GENERALES

El modelo PAC505 de Blackfire es una estación de carga portátil capaz de suministrar 500W de potencia de CA de onda sinusoidal pura a través de los dos tomacorrientes de CA

incorporados. Adicionalmente, la estación de carga permite la carga rápida USB a través de dos puertos USB-C incorporados (uno de ellos tiene capacidad de suministrar energía), dos

puertos USB-A y un puerto de 12V de automóvil. Utilice el adaptador CA proporcionado para cargar el modelo PAC505. La capacidad general de almacenamiento es de 505Wh de energía.

• Capacidad: 505Wh (46,8Ah/10,8V)

• Tipo de celda: 18650

• Composición química de las celdas: iones de litio

• Entrada de 8mm: máximo 13 a 30V, 3,5A y 105W

• Salida de CA: 120Ven cada tomacorrientes, 500W compartidos / máximo 1000W

• Salida de CD: 120W (12V/10A)

• Salida USB: (salida total de 90W): USB-A: 2 × 12W (5V/2,4A), USB-C: 1 × 15W (5V/3A), USB-C PD: 1 × 60W (5V a 20V/3A)

• Altitud máxima de funcionamiento y almacenamiento: 6562' (2000m)

• Humedad máxima de funcionamiento y almacenamiento: <75%, sin condensación

• Temperatura de funcionamiento: 14 a 104°F (-10 a 40°C)

• Temperatura de carga: 32 a 104°F (0 a 40°C)

• Temperatura de almacenamiento: -4 a 113°F (-20 a 45°C)

• Dimensiones: 11,8" × 7,5" × 7,3" (30.0 × 19.1 × 18.5 cm)

• Peso: 13,9 lbs (6,3 kg)

• Vida útil esperada: 500ciclos al 80% de capacidad típica (dependiendo del uso y cuidado)

• Normas:

FCC, UN38.3, DOE/CEC, NRCAN

• Tiempo de carga (adaptador CA proporcionado): carga completa en 8 a 10horas

• Tiempo de carga (entrada máxima de 105W): carga completa en 7horas

• Tiempo de carga (adaptador/cargador de automóvil proporcionado): carga completa en 12horas

• Almacenamiento: cargar cada 3meses (cargar completamente antes de almacenar)

• Transporte: esta batería de iones de litio es considerada un material peligroso (mercancía peligrosa) por el Departamento de Transporte de los Estados Unidos y otras

autoridades de transporte y ha sido sometida a pruebas de conformidad con los requisitos de prueba de baterías de litio UN38.3. La capacidad de vatios-hora es de 505Wh.

Si se envía al extranjero por vía aérea, la batería se debe empacar y transportar de acuerdo con las Normativas de la IATA relativas a las mercancías peligrosas. Instrucciones

de embalaje 965, Sección IA. Se deben cumplir todos los requisitos de etiquetado del paquete y se deben diligenciar los documentos de envío pertinentes. Los envíos por vía

marítima (océano) y por automóvil deben cumplir con las normativas aplicables relativas a las mercancías peligrosas para dichos modos de transporte. Conserve TODOS los

materiales de envío y embalaje para usarlos posteriormente. Llame al servicio al cliente para reemplazar el empaque original en caso de que este se pierda o se dañe.

Especificaciones sujetas a cambios.

ESPAÑOL

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del central eléctrica, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones

graves o la muerte.

• NO use la batería portátil excediendo su capacidad de salida. Las sobrecargas de salida por encima de la capacidad pueden provocar riesgo de incendio o lesiones personales.

• Usar una fuente de alimentación, cargador o cable no recomendado ni vendido por el fabricante de la batería portátil puede provocar riesgo de incendio o lesiones personales.

• NO utilice la batería portátil ni el cargador de pared de CA si están dañados o fueron modificados. Las baterías dañadas o modificadas pueden presentar comportamientos

impredecibles que pueden provocar incendios, explosiones o riesgo de lesiones.

• NO la someta a vibraciones, impactos o caídas. Asegure la unidad durante el transporte. Es posible que la carcasa no muestre señales de daño, pero los componentes

internos pueden estar comprometidos. Se recomienda reemplazar la unidad si sufre alguno de estos eventos de gravedad.

• NO exponga la batería portátil a la humedad, lluvia o nieve.

• Manténgala lejos de campos eléctricos de alto voltaje.

• NO intente reparar la batería portátil ni el cargador de pared de CA. No contiene en su interior componentes que el usuario pueda reparar.

• Riesgo de incendio y quemaduras; no la abra, aplaste, caliente a más de 140°F (60°C) ni incinere. Siga todas las instrucciones.

• NO se debe utilizar con tipos de conectores ni adaptadores que no figuren en la etiqueta del producto.

• NO opere la unidad con las manos húmedas.

• NO apoye la unidad sobre su costado ni su parte superior cuando la use o almacene.

• Si observa óxido, olores fuertes, sobrecalentamiento u otras circunstancias anormales, deje de usarla y comuníquese con servicio al cliente de Blackfire.

CONFORMIDAD

CONFORMIDAD CON LA NORMATIVA FCC/IC

Este dispositivo se ha sometido a pruebas y se determinó que cumple con los límites para un dispositivo digital ClaseB, según se estipula en la Parte15 de las normas de la FCC.

Estos límites están previstos para brindar protección razonable contra interferencia perjudicial en instalaciones residenciales. Este dispositivo genera, emplea y puede irradiar energía

de radiofrecuencia y, si no se lo instala y se lo utiliza de conformidad con las instrucciones, puede causar interferencia perjudicial en las radiocomunicaciones. Sin embargo, no existen

garantías de que esa interferencia no se produzca en una instalación en particular. Si este equipo ocasiona interferencia perjudicial en la recepción de radio o televisión, lo que se puede

determinar apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia tomando una o varias de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a un tomacorrientes de un circuito que no sea aquel al que está conectado el receptor.

• Consultar al distribuidor o a un técnico especializado en radio/televisión.

NOTA: el concesionario no es responsable de los cambios o modificaciones no aprobadas expresamente por la parte responsable de hacer cumplir las normas. Dichas modificaciones

podrían invalidar la autoridad del usuario para operar el equipo.

NOTIFICACIÓN DE LA IC PARA USUARIOS EN CANADÁ

Este dispositivo cumple con la(s) norma(s) RSS exenta(s) de licencia de Industry Canada. Su funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo

nodebeprovocar interferencia perjudicial, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la que pueda causar un funcionamiento no deseado.

Este dispositivo cumple con la norma RSS-247 de Industry Canada. Su funcionamiento está sujeto a la condición de que este dispositivo no ocasione interferencia perjudicial.

Esteaparato digital ClaseB cumple con la normativa canadiense ICES-003.

PAC505-1390481ART.indd 2PAC505-1390481ART.indd 2 10/1/21 2:39 PM10/1/21 2:39 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

DETALLES DE LAS CARACTERÍSTICAS

NOTA: no contiene en

su interior piezas que el

usuario pueda reparar.

CARACTERÍSTICAS DE LA BATERÍA

Asa

Botón de encendido y apagado

desalida de USB

Botón de encendido y apagado

desalida del puerto de automóvil

Salida del puerto de automóvil

(12V/10A)

Entrada de carga de CA (8mm)

Puertos USB-A (5V/2,4A)

Puerto USB-C (5V/3A a 60W PD)

Botón “UNITS” (UNIDADES)

Pantalla LCD

10.

11.

12.

13.

14.

15.

16.

17.

Botón “DISPLAY” (PANTALLA)

Botón “INFO” (INFORMACIÓN)

Tomacorrientes de CA

(120V/500W)

Rejilla de entrada de aire

conventilador

Botón de encendido y apagado

detomacorrientes de CA

Cargador de pared de CA

Rejilla de salida de aire

Montaje para accesorios

deBlackfire

SÍMBOLOS EN LA BATERÍA

Advertencia o precaución

Riesgo de choque eléctrico

Lea las instrucciones

Cumple con las normas BCS de la

Comisión de Energía de California

Doble aislamiento Reciclable

CARACTERÍSTICAS DE LCD

Indicador caliente / frío

Ventilador

Indicador de funcionamiento

incorrecto de la batería

Información de entrada

Indicador del nivel de batería

Indicador de voltaje de entrada bajo

Tiempo hasta carga completa/ sin carga

Información de salida

Indicador de condición desobrecarga

SÍMBOLOS EN LA PANTALLA LCD

MODO

BAJO

Voltaje de entrada bajo. Esto resultará en

una carga muy limitada o ninguna carga.

Serecomienda usar únicamente el cargador

depared proporcionado

Consulte CONDICIÓN DE SOBRECARGA

en la sección de INSTRUCCIONES DE

FUNCIONAMIENTO de este manual

La temperatura de la batería es mayor que

latemperatura nominal de funcionamiento;

la unidad podría no funcionar o proporcionar

capacidades limitadas de salida bajo estas

condiciones. Consulte ESPECIFICACIONES

GENERALES para conocer la temperatura

defuncionamiento.

FRÍO

La temperatura de la batería es menor que

latemperatura nominal de funcionamiento;

la unidad podría no funcionar o proporcionar

capacidades limitadas de salida bajo estas

condiciones. Consulte ESPECIFICACIONES

GENERALES para conocer la temperatura

defuncionamiento.

Ventilador: el icono de ventilador se encenderá

cuando el ventilador está en funcionamiento.

Esto ocurre en situaciones de grandes cargas

para un mayor enfriamiento. El icono de

ventilador puede parpadear durante condiciones

de sobrecarga.

Funcionamiento incorrecto de la batería:

el icono de funcionamiento incorrecto de la

batería parpadeará cuando la estación de carga

ya no pueda cargar por encima del 40% de

su capacidad original. Si el icono permanece

encendido sin parpadear, el modelo PAC505

hasufrido una falla irreversible.

NO INTENTE REALIZAR MANTENIMIENTO

Comuníquese directamente con el servicio

alcliente de Blackfire.

Visite: www.blackfire.com/warranty

Llame al: 1-877-572-4184

CALIENTE

Flashing - Response to high

temperature situation.

ON - Unrecoverable internal failure.

Flashing - Total battery capacity <40%

Input: 8mm Port 25.2V 3.5A

Output: 2 x USB-A 5V 2.4A (24W)

PAC505

505Wh (46.8Ah x 10.8V)

USB-C 5V 3A (15W)

PD USB-C 5V-20V 3A (60W)

2 x 120V 60Hz Pure Sine Wave NEMA 1-15 5-15

S/N: 0027800011001

Car Port 12V 10A (120W)

Total AC Power: 500W Continuous 1000W Peak

MMYYR-A1

Total USB Power: 90W

Do not expose portable battery to

moisture, rain or snow.

Ne pas exposer le chargeur portatif

àl'humidité, à la pluie ou à la neige.

E G HF

A C D

SÍMBOLOS EN EL CARGADOR

DEPARED

Advertencia o precaución

Riesgo de choque eléctrico

Lea las instrucciones

Solo para uso en interiores

Doble aislamiento

Clasificación de eficiencia

Este producto cumple con

las normas aplicables de UL

Este producto cumple las

normas aplicables NOM

WEEE – Eliminación de

equipos electrónicos

MODEL:CGSW90A-252-3500II

P/N: 29201

INPUT:100-240V 1.5A 50/60Hz

POWER SUPPLY

Warning: For use with KLEIN TOOLS and BLACKFIRE products only.

Avertissement: à utiliser uniquement avec les produits

KLEIN TOOLS et BLACKFIRE.

Advertencia: Para uso con productos KLEIN TOOLS

y BLACKFIRE solamente.

(2) This device must accept any interference received,

including interference that may cause undesired operations.

This device complies with part 15 of the FCC rules. Operation

is subject to the following conditions:

(1) This device may not cause harmful interference, and

MANUFACTURED BY:

SHENZHEN SHI YING YUAN ELECTRONICS CO.,LTD

TRADE MARK: KLEIN TOOLS

OUTPUT:25.2V 3.5A

A.V. & I.T.E. POWER SUPPLY

LISTED

E508971

MMYYYY-A1

1370649 Rev 3/21 A

ESPAÑOL

PAC505-1390481ART.indd 3PAC505-1390481ART.indd 3 10/1/21 2:40 PM10/1/21 2:40 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

BOTONES DE FUNCIONES

DETALLES DE ENTRADA Y SALIDA EN PANTALLA

La pantalla del modelo PAC505 está diseñada para proporcionar los datos del rendimiento de entrada y salida en tiempo real en todos los puertos de manera combinada

eindividual y en caso de que se sigan protocolos de salida específicos.

BOTÓN “UNITS” (UNIDADES)

Presiónelo para obtener los parámetros de entrada y salida en vatios (W), vatios-hora (Wh), voltios (V), y amperios (A), según corresponda. Presione el botón y en la pantalla,

el icono de unidad cambiará según los resultados de rendimiento actualizados.

BOTÓN “INFO” (INFORMACIÓN)

Presiónelo para desplazarse entre la entrada y salida de todos los puertos, o puertos de manera individual (según corresponda).

BOTÓN “DISPLAY” (PANTALLA)

Presione el botón “DISPLAY” (PANTALLA) para para mantener encendida la pantalla LCD durante 60segundos. Mantenga presionado el botón “DISPLAY” (PANTALLA) durante

más de 3segundos para mantener la pantalla LCD encendida indefinidamente. La pantalla parpadeará para alertar al usuario de que permanecerá encendida; presionar el botón

“DISPLAY” (PANTALLA) apagará la pantalla.

DETALLES QUE SE MUESTRAN EN LA PANTALLA LCD

NIVEL DE BATERÍA

:El nivel de la batería se muestra por medio del porcentaje de carga de la batería y la cantidad de barras correspondientes. Las barras del nivel de la

batería corresponden al nivel de carga actual; 0-20%, 21-40%, 41-60%, 61-80%, y más del 81% cuando las cinco barras están iluminadas.

TIEMPO HASTA CARGA COMPLETA / SIN CARGA

Le proporciona al usuario datos telemétricos en tiempo real sobre el tiempo restante para que la batería se cargue por

completo o quede sin carga, con base en la energía que entra o sale de la batería. Tenga en cuenta que este valor se puede ajustar varias veces a medida que cambia el flujo

deenergía de los dispositivos conectados. Esto es evidente durante la activación inicial de los puertos con dispositivos conectados.

ENTRADA

:La PAC505 es capaz de suministrar energía de entrada en vatios, varios-hora o amperios.

SALIDA

:la pantalla mostrará las características de salida de todos los puertos, incluyendo el puerto de 12V de automóvil, los puertos de CA y los puertos USB. Los detalles

de esta función figuran a continuación en la sección INSTRUCCIONES DE FUNCIONAMIENTO. La potencia de salida que muestra la estación de carga será precisa con ±10%.

VENTILADOR DE ENFRIAMIENTO

:La PAC505 utiliza un ventilador de enfriamiento interno para garantizar que el producto funciona dentro del rango de temperatura

apropiado. Cuando la unidad experimenta una carga de salida mayor, apagará automáticamente el ventilador. Durante la descarga, y posiblemente la carga, es posible que el

ventilador funcione de forma intermitente para mantener la temperatura interna dentro del rango de funcionamiento. Es probable que el ventilador se encienda cuando se activa

el circuito de CA para garantizar el funcionamiento adecuado.

INSTRUCCIONES DE FUNCIONAMIENTO

CARGAR LA PAC505

Cargue la unidad únicamente con el cargador de pared de CA proporcionado (Klein, Cat. n.º29201), el cargador del puerto de 12V de automóvil (Klein, Cat. n.º29209)

oeladaptador de APP®a 8mm (Klein, Cat. n.º29205) (entrada máx. de 105W).

Cargue la unidad en interiores.

Conecte el cargador de pared de CA

a la entrada del cargador de CA

y permita que la PAC505 se cargue por completo antes de usarla (aproximadamente 9horas). La

pantalla LCD indicará el nivel de carga

y el tiempo hasta llegar a la carga completa

. Launidad está completamente cargada cuando el nivel es 100. Se recomienda cargar

la PAC505 por completo cada 3meses para que el paquete de baterías se mantenga en buenas condiciones.

ENERGIZAR / CARGAR DISPOSITIVOS CON LA PAC505

Seleccione el tipo de tomacorrientes necesario presionando el botón de encendido y apagado de salida de USB

o el botón de encendido y apagado de tomacorrientes

deCA

. El puerto del tomacorrientes NO funcionará hasta que presione el botón apropiado para activar el puerto. Cuando se active, el indicador del botón se iluminará

decolor verde, indicando que la(s) salida(s) está(n) activa(s), y la pantalla LCD se encenderá y proporcionará información sobre la salida de carga. Presione el (los) botón(es)

deencendido y apagado para apagar la(s) salida(s) cuando no se use(n). La pantalla LCD se apagará automáticamente cuando no haya salidas activadas.

La PAC505 pasará al modo de reposo después de 90segundos de inactividad (no se detecta carga de salida), y se reactivará cuando se conecte un cable de carga o se presione

cualquier botón.

CARGA POR TRANSFERENCIA

El avanzado sistema de gestión de baterías de la PAC505 le permite cargar un dispositivo conectado mientras que la unidad del cargador de pared está conectada a la PAC505.

La PAC505 es capaz de proporcionar más salidas de las que puede proporcionar la entrada del cargador de pared. Por lo tanto, es posible que la PAC505 siga agotando la

capacidad de la batería dependiendo de la carga requerida por el dispositivo conectado que se está cargando.

CONDICIÓN DE SOBRECARGA

Si se muestra el símbolo de condición de sobrecarga (“OL”) en la pantalla LCD, siga estos pasos:

• Apague los puertos USB

y los tomacorrientes de CA

. La luz indicadora verde se apagará cuando los puertos / tomacorrientes se apaguen.

• Desconecte todos los dispositivos, incluido el cable de carga de la PAC505.

• Verifique los requisitos de potencia máxima de todos los dispositivos y confirme que los requisitos de potencia de los dispositivos no exceden la capacidad del modelo

PAC505 (consulte ESPECIFICACIONES GENERALES).

• Vuelva a conectar

únicamente

los dispositivos necesarios.

• Apague los puertos USB y/o tomacorrientes de CA y reanude el funcionamiento.

SI ocurre una condición de sobrecarga en el puerto de entrada, la batería portátil apagará automáticamente el puerto de entrada. El puerto se reactivará cuando la fuente de

entrada cumpla las especificaciones señaladas en la sección ESPECIFICACIONES GENERALES. Cargue la unidad únicamente con el cargador de pared de CA proporcionado.

MONTAJE PARA ACCESORIOS DE BLACKFIRE

Para conectar un accesorio de Blackfire al modelo PAC505, como el altavoz inalámbrico para el lugar de trabajo (AEPJS1), alineelas pestañas de la brida de montaje del

accesorio con las ranuras del montaje para accesorios del modelo PAC505, e insértelo y gírelo en sentido a las agujas del reloj para bloquearlo en su posición. Para retirar el

accesorio, gírelo en sentido contrario a las agujas del reloj y jálelo.

PAC505-1390481ART.indd 4PAC505-1390481ART.indd 4 10/1/21 2:40 PM10/1/21 2:40 PM

Dwg Name: PAC505-1390481ART

Dwg No: 1390481

ECO No: 041692 Rev: C

Pkg Dwg Ref: 1290721

Color Reference: N/A

SERVICIO AL CLIENTE

Blackre, INC.

661 E Main St, Unit 200-117 Midlothian, Texas 76065

1-877-572-4184

customerservice@blackre.com

www.blackre.com

LIMPIEZA

Asegúrese de que la PAC505 esté desconectada de cualquier fuente de potencia de entrada o dispositivo de salida. Utilice un paño limpio, seco y suave que no deje

pelusas para limpiar la unidad. Retire los residuos, suciedad u obstrucciones de las rejillas en ambos lados. Cuando limpie residuos de las rejillas laterales, no permita

que los residuos, suciedad u otras obstrucciones entren en el cuerpo de la PAC505.

No utilice solventes ni limpiadores abrasivos.

No utilice aire comprimido para limpiar las rejillas de enfriamiento laterales, ya que esto puede forzar partículas extrañas en los circuitos internos.

Para evitar el riesgo de choque eléctrico, NO utilice objetos metálicos para limpiar los puertos.

MANTENIMIENTO

Recárguela, según sea necesario. No hay intervalos predefinidos según los cuales se deba recargar, siempre y cuando la PAC505 se use regularmente. Evite descargarla

completamente de manera regular, ya que esto puede afectar su vida útil general.

Inspeccione regularmente todos los puertos y el cargador de pared, verificando que no tengan residuos, suciedad, daños ni corrosión. NO intente repararla.

Examine las rejillas laterales con regularidad para detectar la acumulación de suciedad o polvo, y límpielas siguiendo los procedimientos de limpieza señalados

enelmanual.

ALMACENAMIENTO

Si la almacena por más de 1mes, cárguela completamente antes de almacenarla, y recárguela aproximadamente cada 3meses para evitar que se descargue completamente

otenga posibles daños.

Almacénela en interiores en un ambiente fresco, con poca humedad, y lejos de la luz solar directa (vea la sección ESPECIFICACIONES GENERALES). Si la deja en un vehículo

o en otros espacios reducidos bajo temperaturas extremadamente altas, se puede reducir su vida útil, provocar sobrecalentamiento y un incendio. Las condiciones

extremadamente frías, por debajo del rango de almacenamiento especificado, también pueden afectar el rendimiento y la vida útil.

Manténgala alejada de gases y sustancias químicas corrosivas

Después de retirar la PAC505 del almacenamiento, realice una inspección visual para asegurarse de que su apariencia y la de todos sus accesorios es correcta. Revise las

rejillas laterales de entrada y de salida para asegurarse de que están libres de residuos. Permita que la unidad regrese a condiciones de ambiente antes de recargarla o cargar

otros dispositivos

GARANTÍA

www.blackre.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura o en el contenedor de reciclaje público. Los elementos se deben reciclar correctamente de acuerdo con las normativas

locales. Consulte www.epa.gov/recycle para obtener más información.

SOLUCIÓN DE PROBLEMAS

LA PAC505 NO CARGA LOS DISPOSITIVOS CONECTADOS, O ESTOS NO FUNCIONAN:

• Asegúrese de que los puertos de salida

y/o

estén activados presionando el botón

y/o

del (de los) puerto(s) en uso.

• Confirme que el dispositivo conectado es compatible con el modelo PAC505 revisando las especificaciones de salida señaladas en la sección ESPECIFICACIONES GENERALES.
