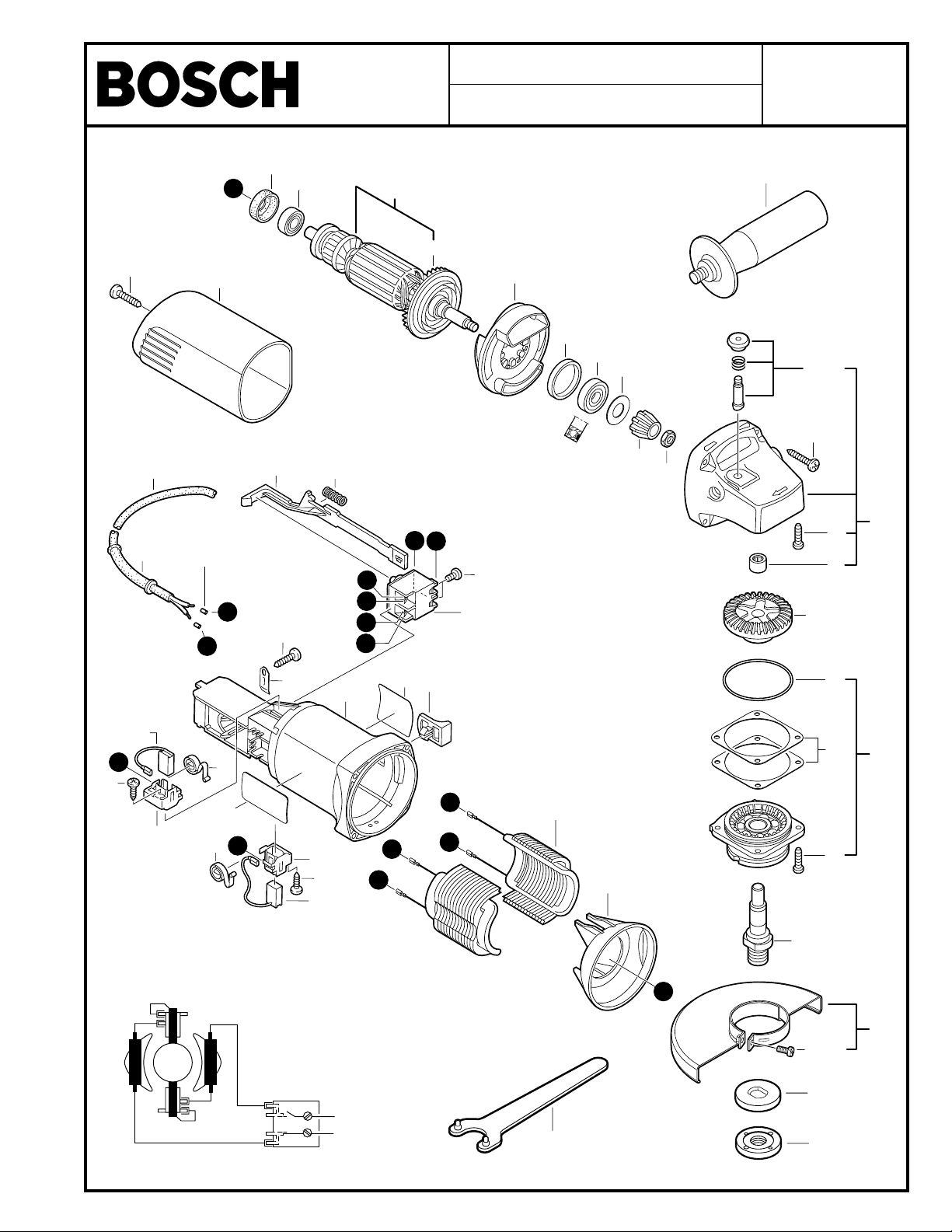

4-1/2" MINI GRINDER

Model 0601375039

INDUSTRIAL

July 1998

1375A

S-B Power Tool Company Chicago IL 60646-5999

26 13

3/5

39 45

821/1

821

828

Cord

755

754

751

751/4

810

123

808

810

50 25

150

753

752

38 1 606 333 615 Crown Gear 32

39 1 606 333 614 Bevel Gear 33

41 1 600 910 018 Needle Bearing 56

45 2 915 011 007 Nut 89

47 2 603 435 039 Screw 89

48 2 910 611 405 Screw {2 89

49 3 603 429 515 Screw {4 89

50 2 910 611 020 Screw 89

55 2 910 611 022 Screw {4 89

57 2 910 641 081 Screw {2 89

+ 67 1 601 110 358 Label "Caution" 9

150 1 900 452 012 Terminal Sleeve {2 11

751 2 610 906 260 Guard 4-1/2" 92

w/pos. 751/4

751/4 2 910 022 197 Screw 89

752 1 607 950 043 Spanner Wrench 9

753 1 602 025 027 Auxiliary Handle 9

754 2 610 992 248 Inner Flange 5/8"-11 91

755 2 610 910 341 Outer Flange 5/8"-11 91

808 1 601 106 999 Nameplate 9

810 1 607 014 144 Brush Set 26

821 1 605 806 466 Gear Housing Assembly 72

w/pos. 41, 49, 821/1

821/1 1 607 000 298 Spindle Lock Assembly 81

828 1 605 805 090 Gear Cover w/Bearing 70

w/pos. 33, 49

1 1 605 108 174 Motor Housing 71

2 1 604 220 330 Field 120V 22

3 1 604 010 628 Armaturew/Fan 120V AW

3/5 1 606 610 141 Fan 23

4 1 607 200 146 Switch On/Off 120V 15

5 3 604 460 555 Cord 120V 18/2 11

6 2 600 703 013 Strain Relief 11

7 1 601 302 017 Cord Clamp 89

9 2 910 994 197 Label "1375A" 9

13 2 610 994 435 Ball Bearing 60

14 3 600 900 514 Ball Bearing 60

16 1 604 336 035 Brush Holder {2 25

17 1 604 652 014 Brush Spring {2 27

18 1 604 611 031 Spring 27

22 1 602 319 009 Switch Slide 64

23 1 602 026 068 Switch Button 9

25 1 605 500 194 Housing Cover 70

26 1 600 502 024 Rubber Bearing Sleeve 82

27 1 600 206 025 Rubber Bearing Sleeve 82

29 1 600 591 023 Air Deflector 24

30 1 600 591 024 Baffle 24

32 3 603 523 503 Spindle 5/8"-11 52

33 1 600 210 041 O-Ring 78

35 1 600 136 016 Shim 65

35.1 1 600 136 017 Shim 65

37 1 600 100 033 Washer 65

+ = Not Illustrated * = As Required F/C = Failure Code AW = Refer to AW Labor Time Chart

F/CPos. Part Number Description {Qty} F/CPos. Part Number Description {Qty}

1375A 4-1/2" MINI GRINDER

Service Notes:
