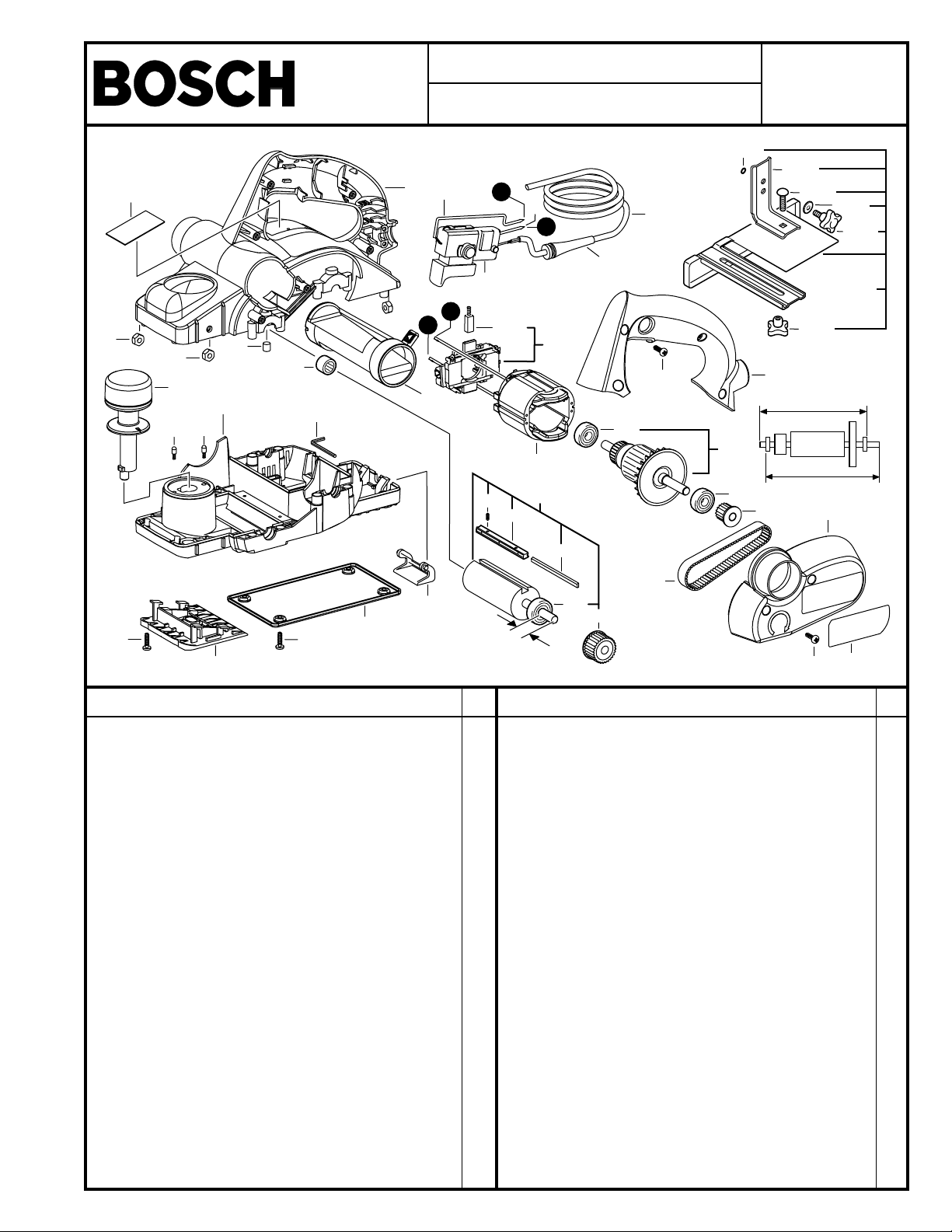

Bosch 3365 - 3-1/4 Planer w/ Parallel Guide Fence Manuale utente

1 2 605 104 681 Housing Assembly 71

2 2 604 220 644 Field 115V 22

3 2 604 011 214 Armature w/Fan 115V A

w/pos. 813

4 2 607 200 534 Switch On/Off 15

6 2 600 703 018 Strain Relief 11

9 2 610 998 874 Label "Bosch" 9

14 1 610 905 011 Ball Bearing 61

16 2 604 337 087 Brush Holder Assembly 25

w/pos. 816/4

19 2 914 201 705 Screw {18} 89

25 2 604 736 001 Drive Belt 50

26 2 603 100 056 Rubber Pin {4} 9

27 2 608 000 243 Base 72

30 2 605 500 157 Housing Cover 70

33 2 608 000 224 Front Shoe 88

34 2 608 000 225 Base Plate 88

35 1 610 910 057 Needle Bearing 56

36 2 601 329 074 Tool Rest 9

37 2 602 026 094 Handle 74

41 2 915 011 007 Nut {3} 89

42 2 606 625 030 Drive Pulley 36

44 2 604 448 221 Cable 300mm 10

45 2 604 448 222 Cable 325mm 10

47 2 600 590 006 Cap / Spring {2} 9

49 2 605 133 018 Handle Cover 74

50 2 608 584 003 Cutter Drum Assembly 48

w/pos. 751,852,853,855,856

54 1 907 950 003 Allen rench 9

60 2 600 409 025 Air Deflector Tube 9

751 PA1202 Blade 94

+ 781 2 607 000 073 Rabbeting Depth Stop 9

782 PA1203 Parallel Fence 9

782/2 1 603 339 006 Knob 63

782/3 2 916 011 004 asher 65

782/4 2 910 281 197 Bolt 89

782/5 1 601 332 018 Bracket 9

782/6 2 603 480 006 ing Screw 89

782/7 1 610 210 043 O-Ring 78

+ 786 2 605 411 035 Chip Bag 9

+ 788 2 605 702 022 Vacuum Connector 9

805 3 604 460 555 Cord 11

808 2 610 998 442 Nameplate 9

813 2 600 905 051 Ball Bearing 60

816/4 2 604 321 914 Brush Set 26

852 2 603 111 001 Blade Holder 9

853 2 603 400 016 Set Screw {2} 89

855 3 600 900 514 Ball Bearing 51

856 2 606 625 031 Driven Pulley 36

PLANER

Model 0603365039

October 2000

INDUSTRIAL

S-B Power Tool Company Chicago IL 60646-5999

+ = Not Illustrated * = As Required F/C = Failure Code AW = Refer to AW Labor Time Chart

3365

Pos. Part Number Description {Qty.} F/C Pos. Part Number Description {Qty.} F/C

A B

816/4

808

41 26

19 9

813

121mm

139mm

856

855

853

852

751

805

47 54

20mm

782/4

782/6

782/3

782/5

782/7

782

782/2
