Bosch 3 611 C35 000 Guida all'installazione
INSTANDSETZUNGSHINWEISE
REPAIR INSTRUCTIONS
INSTRUCTIONS DE REPARATION
INSTRUCCIONES DE REPARACION
Änderungen vorbehalten. Unsere Erzeugnisse werden stets
dem neuesten technischen Stand angepaßt. Deshalb behalten
wir uns Änderungen vor.
Modifications. Our products are constantly modified to meet
new technical standards. We therefore reserve the right to
alter data and specifications without prior notice.
Modifications. Nos produits sont continuellement adaptés aux der-
nières nouveatés techniques et les dates sont données sous réserve
de changement.
Modificationes. Nuestros fabricados van siendo adaptos constante-
mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-
varnos el derecho de introducir modificationes en los datos téchnicos.
Bohrhammer
Rotary Hammer
Marteau perforateur
Martillo perforador
Typ 3 611 C35 000 = GSH 16-28
Attention: Repair, modification, and testing of power tools must be carried out in
accordance with the generally recognised principles of engineering practise. Safety
regulations according to DIN VDE, CEE, AFNOR and further regulations applicable
in individual countries must be observed.
Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind
fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR
und weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.
Obsérvese: La reparación, modificación y verificación de herramientas electricas
mano debe efectuarse en forma técnicamente correcta. Respetar las normas de
seguridad segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en
los distinos paises.
Attention: La remise en état, la modification et le controle des outils électriques
doivent etre ef- fectués par des personnes qualifiées. Il convient de respecter les
prescriptions de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les
réglementations en vigueur dans le pays concerné.
3 611 C35 000 - D01 (2008-04)
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen

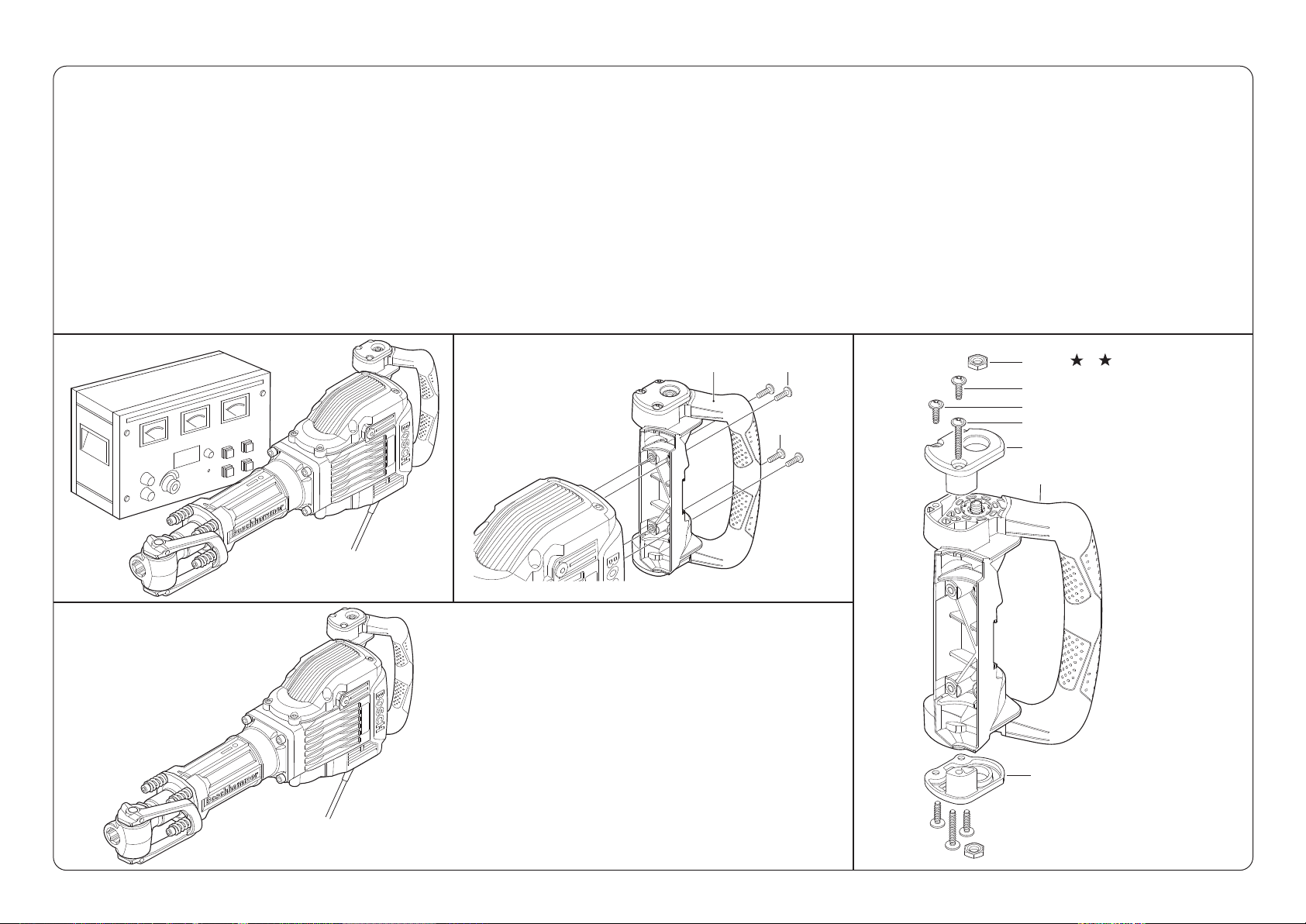

Démontage Desmontaje
Zerlegen Disassembly
1. Effectuer un contrôle préliminaire.
Attention:
Respecter les instructions de sécu-
rité selon DIN, VDE,CEE, AFNOR
et les autres instructions valables
dans les pays respectifs.
1. Realizar control de recepción.
Atención:
Atenerse a las prescripciones de
seguridad según DIN, VDE,CEE,
AFNOR y a las prescripciones adi-
cionales específicas que pudieran
existir en los respectivos países.
1. Eingangsprüfung durchführen.
Beachten:
Die Sicherheitsvorschriften nach
DIN, VDE, CEE, AFNOR und wei-
tere in den einzelnen Ländern gül-
tigen Vorschriften sind einzuhalten.
Für die Demontage werden handels-
übliche Werkzeuge benötigt.
1. Carry out power supply check.
Attention:
Safety regulations according to DIN,
VDE, CEE, AFNOR and further
regulations applicable in individual
countries must be observed.
Use normal trade tools by disassembly. Pour le démontage, des outils en usa-
ge dans le commerce sont nécessaires.
Para el desmontaje no se precisan
herramientas especiales.
2. Zerlegen nach Explosions-, Schnittzeichnung
und diesem Instandsetzungshinweis.
2. Disassembly useing explosion, cut-away
drawings and these repair instructions!
2. Démonter l'appareil suivant la vue éclatée, le
plan en coupe et ces instructions de réparation.
2. Realizar el desmontaje conforme a los dibujos
en perspectiva y en sección, y a estas
instrucciones de reparación.
2.
1. 3. 3.1
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D02 (2008-04)
75/76 171
171 5-6 Nm
5-6 Nm
3Nm
3Nm
3Nm
75/173
75/173
75/174
75/80
75/76
75/184
75/81
mit Loctite 222 sichern
secure with Loctite 222
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D03 (2008-04)

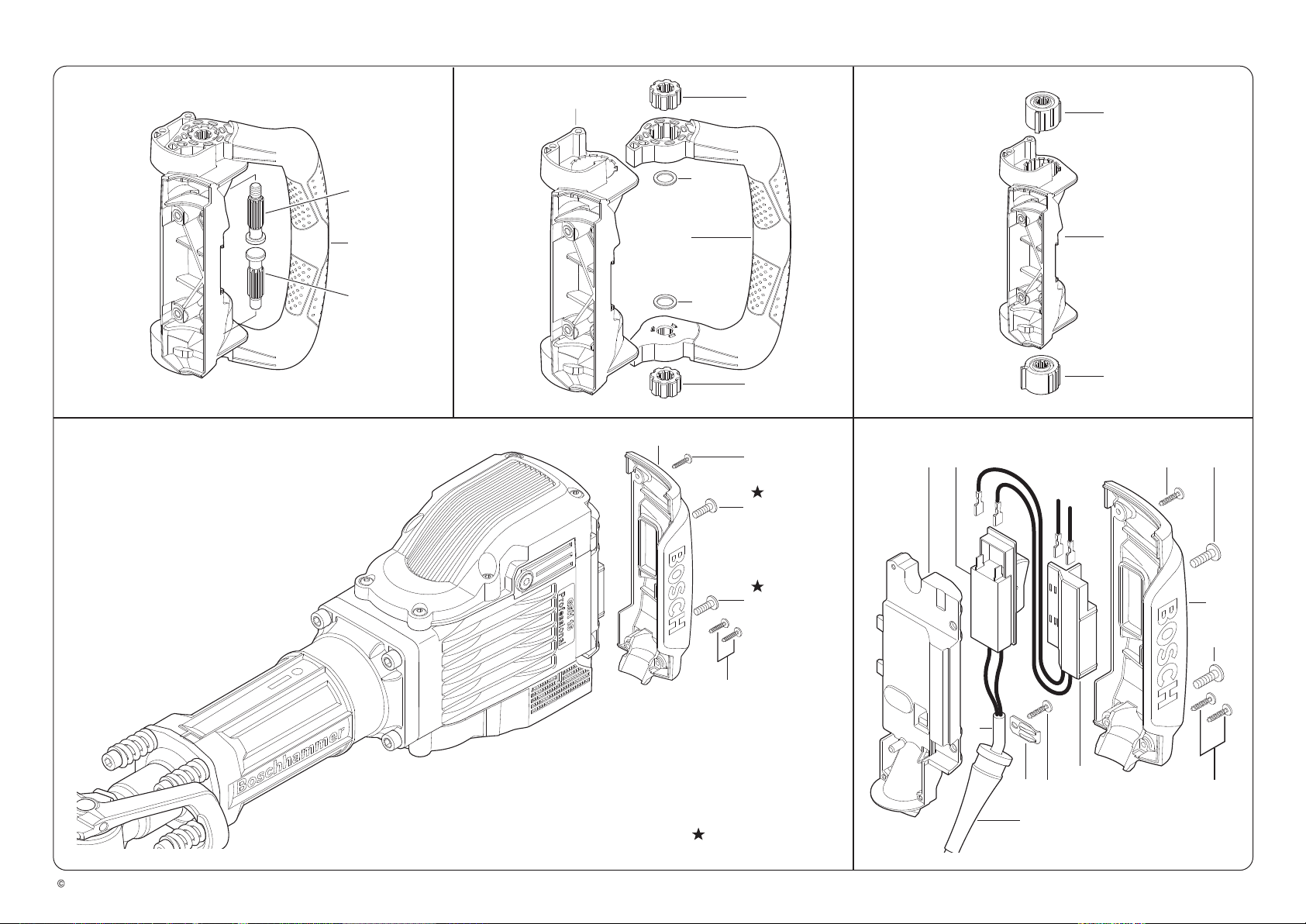

3.4
3.2. 3.3
4. 4.1
75/74
75/76
75/183
75/183
75/77 875
75/77
875
75/74
75/79
75/79
75/76
6
5
7126
447 126
48
171
171
190
126
1,5-2,0 Nm
1,5-2,0 Nm 1,5-2,0 Nm
1,5-2,0 Nm
5-6 Nm
1,5-2,0 Nm
5-6 Nm
126
48
171
126
5-6 Nm
171
mit Loctite 222 gesichert
secured with Loctite 222
40-45 Nm
170
4 x
844
23
22
835
29
55
857
165
34
157
54
844
22 820
820
21
160
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D04 (2008-04)
5.5
5.3 5.4
5.25.1
5.
6. 6.1 6.2
25
820
841
53
820
159
164
161
37-42 Nm
169
28
844
820
131
4x
4x
4x
mit Loctite 222 gesichert
secured with Loctite 222
mit Loctite 222 gesichert
secured with Loctite 222
5-6 Nm
171
37
5-6 Nm
171
5-6 Nm
172
mit Loctite 222 gesichert
secured with Loctite 222
56/ 58
856
165
165
56/ 70
56/ 71
856
835
857
165
119
118
119
61
819
180
818
180
1,2-2,0 Nm
839
138
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D05 (2008-04)
7. 7.1 7.2
6.5
6.3 6.4
7.3 8. 8.1
5-6 Nm
171
839
mit Loctite 222 gesichert
secured with Loctite 222
3
42
15
183
22-26 Nm
42/3810
3
42
158
845
42/6
810
171
42
5-6 Nm
h
h
3
33
181
813
2,5-3,0 Nm
42
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D06 (2008-04)
8.4
8.2 8.3
8.5 8.6 8.7
810
42/2
42/3
42/3
42/6
42/8
42/6
42/8
42/2
810
42/8
42
46
2
95
72
46
840
840
840
72
60
Druckstück
Press tool
Outil de pressage
Utile de presión
Druckstück
Press tool
Outil de pressage
Utile de presión
60
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D07 (2008-04)
10. 10.1
9.2
9. 9.1
10.2
43
176
46
3-4 Nm
814
840
840
814
814
840
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - D08 (2008-04)
10.4
10.3
10.5
840
123
120
840
840
123
840
120
Druckstück
Press tool
Outil de pressage
Utile de presión
Druckstück
Press tool
Outil de pressage
Utile de presión
128
840
840
128
840
Montage nach Explosionszeichnung
und diesem Instandsetzungshinweis.
Alle Teile sind gereinigt, abgenutzte
und beschädigte Teile werden ersetzt.
Nur Original-Ersatzteile verwenden.
Zähne aller Zahnräder mit
Fett 1 615 430 001 bestreichen.
Bitte Schmierhinweise beachten!
Realizar el montaje conforme a los di-
bujos en perspectiva y a estas instruc-
ciones de reparacion.
Todas las piezas deben estar limpias.
Las piezas desgastadas o
danadas de-
ben reemplazarse por piezas nuevas.
Utilizar solamente piezas de repuesto
originales.
Dientes engrasar 1 615 430 001.
Observar las instrucciones de lubricacion!
Le montage s'effeclue selon la vue
éclatée et les instructions de répara-
tion suivantes.
Toutes les pièces sont nettoyées, les
pièces usées ou endommagées doi-
vent être remplacées per des nouvelles.
Pour le replacement de piéces,
n'utiliser que des pièces d'origine.
Les dentes graisser 1 615 430 001.
Respecter les instructions de graissage!
Assembly useing explosion drawings
and these repair instructions!
Clean all parts, replace worn-out
and damaged parts.
Use only original spare parts!
Grease all gear teeth 1 615 430 001.
Please note lubrication instructions!

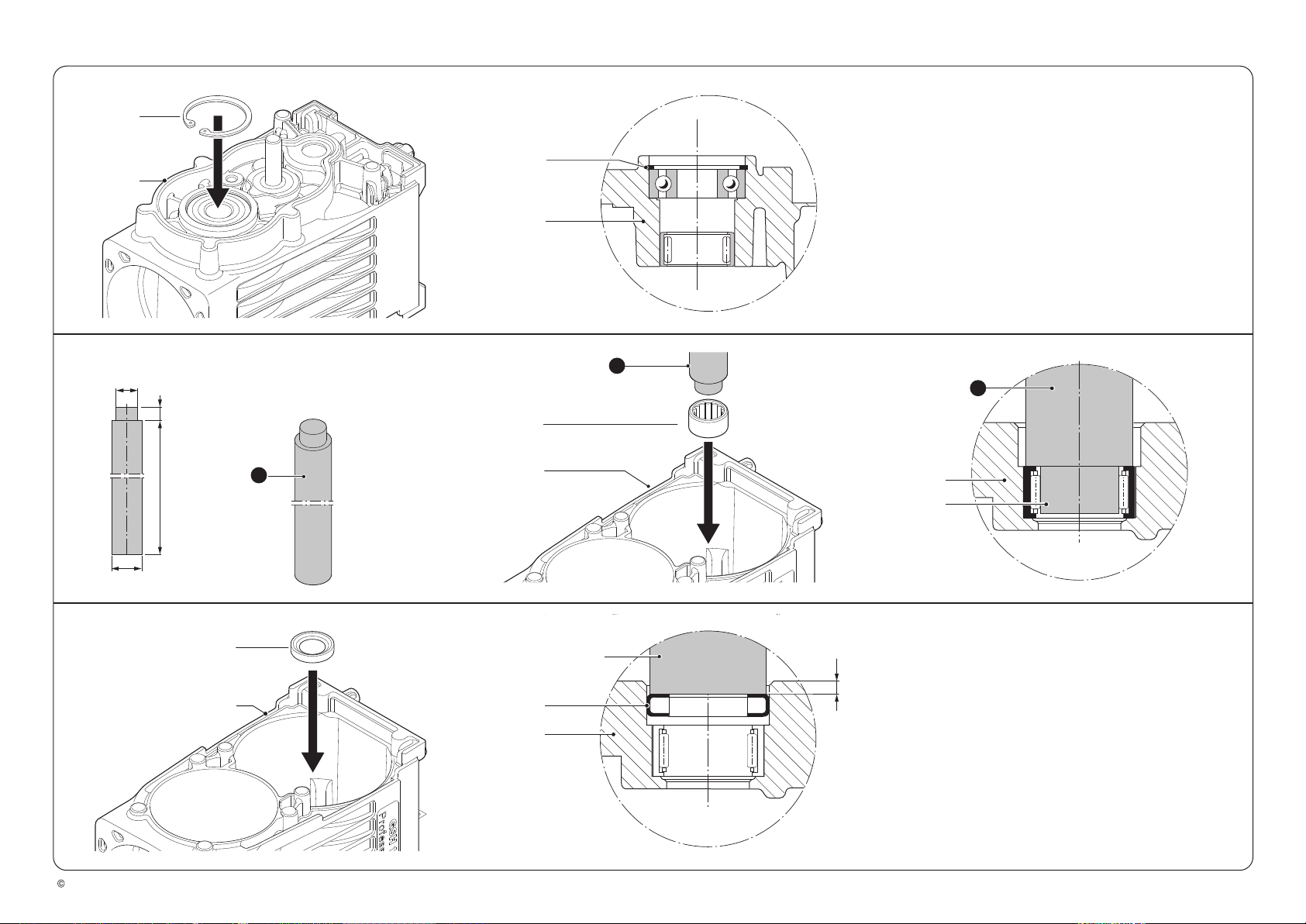

Montage MontajeZusammenbau Assembly
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - M09 (2008-04)
21.
21.1
123
840
120
A
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
B
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
Ø50
Ø24,9
5,71
0
3
1
Ø46,5
Ø19,9
410
7
B
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
A
840
123
B
840
120
A
814
C
840
128
840
840
Robert Bosch GmbH . PowerTool Devision . PT/ASA3-EU . 70745 Leinfelden-Echterdingen 3 611 C35 000 - M10 (2008-04)
21.3
21.2
21.4
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
Montagedorn
Mounting pin
Arbre de montage
Punzón de montaje
Hilfswerkzeug zum Selbstanfertigen
Auxiliary tool (for your own manufacture)
Outil auxiliaire (fabrication locale)
Utile (fabricación particular)
C
840
128
Ø27,4
Ø19,9
1,21
0
5
1
814
814
C
840
840
814
0
,
3
Maße in mm
Dimensions in mm
Cotes en mm
Medidas en mm
