Bosch BHR 2 RE Guida all'installazione

INSTANDSETZUNGSHINWEISE

REPAIR INSTRUCTIONS

INSTRUCTIONS DE REPARATION

INSTRUCCIONES DE REPARACION

Änderungen vorbehalten. Unsere Erzeugnisse werden stets

dem neuesten technischen Stand angepaßt. Deshalb behalten

wir uns Änderungen vor.

Modiﬁcations. Our products are constantly modiﬁed to meet

new technical standards. We therefore reserve the right to

alter data and speciﬁcations without prior notice.

Modiﬁcations. Nos produits sont continuellement adaptés aux der-

nières nouveatés techniques et les dates sont données sous réserve

de changement.

Modiﬁcationes. Nuestros fabricados van siendo adaptos constante-

mente a las últimas conquistas téchnicas. Por ello, tenemos que reser-

varnos el derecho de introducir modiﬁcationes en los datos téchnicos.

Bohrhammer

Rotary Hammer

Marteau perforateur

Martillo perforador

Typ 0 611 251 703 = BHR 2 RE

Typ 0 611 253 703 = BHR 3 DRE

Attention: Repair, modiﬁcation, and testing of power tools must be carried out in

accordance with the generally recognised principles of engineering practise. Safety

regulations according to DIN VDE, CEE, AFNOR and further regulations applicable in

individual countries must be observed.

Beachten: Instandsetzung, Änderung und Prüfung von Elektrowerkzeugen sind

fachgerecht durchzuführen. Die Sicherheitsvorschriften nach DIN VDE, CEE,AFNOR und

weitere in den einzelnen Ländern gültigen Vorschriften sind einzuhalten.

Obsérvese: La reparación, modiﬁcación y veriﬁcación de herramientas electricas mano

debe efectuarse en forma técnicamente correcta. Respetar las normas de seguridad

segun DIN VDE, CEE, AFNOR, asi como otras disposiciones vigentes en los distinos

paises.

Attention: La remise en état, la modiﬁcation et le controle des outils électriques doivent

etre ef- fectués par des personnes qualiﬁées. Il convient de respecter les prescriptions

de sécurite selon DIN VDE, CEE, AFNOR, ainsi que les réglementations en vigueur dans le

pays concerné.

0 611 251 / 253 - D01 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

101

102

1,4 -1,8 Nm

Typ . 734

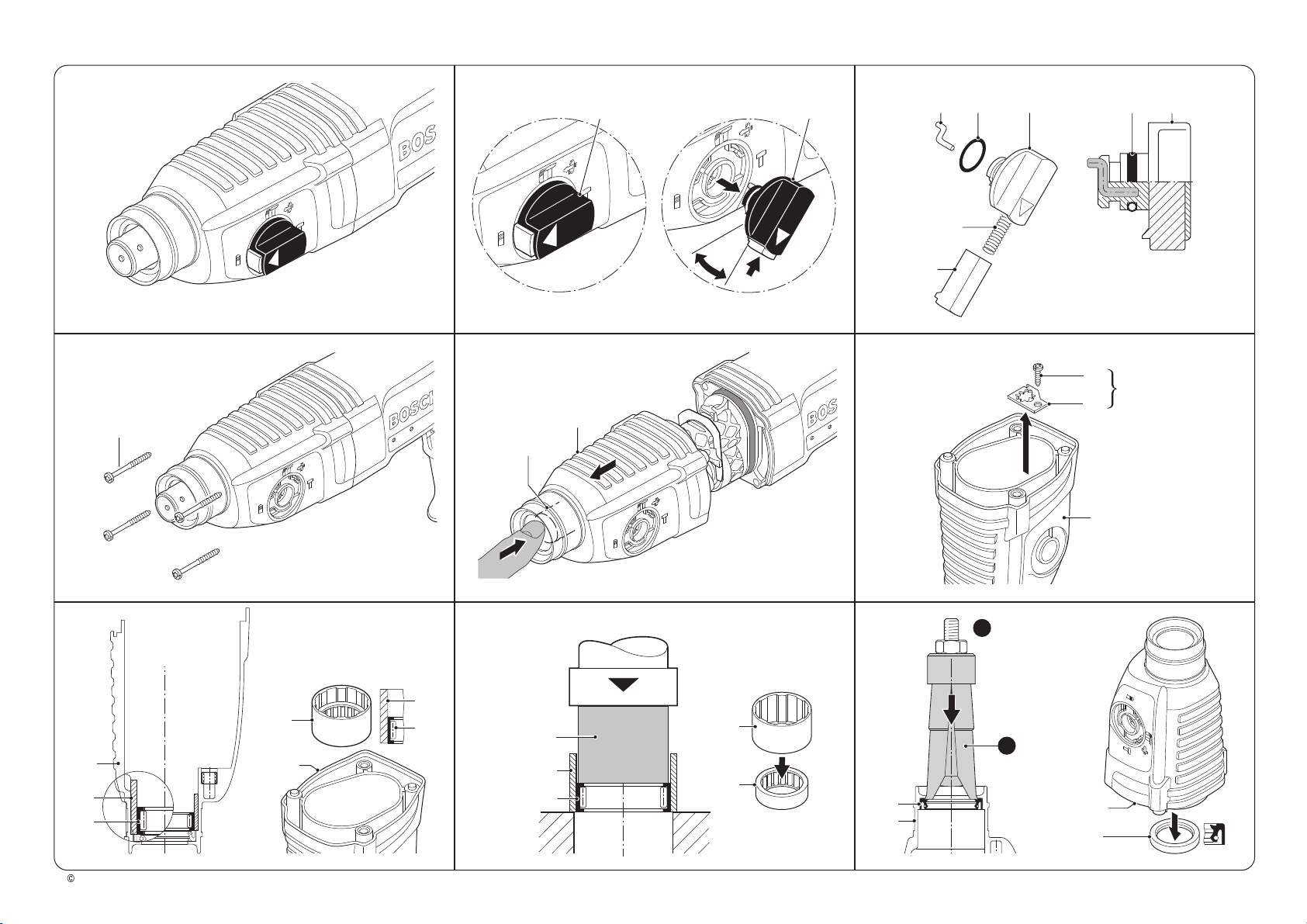

Démontage Desmontaje

Zerlegen Disassembly

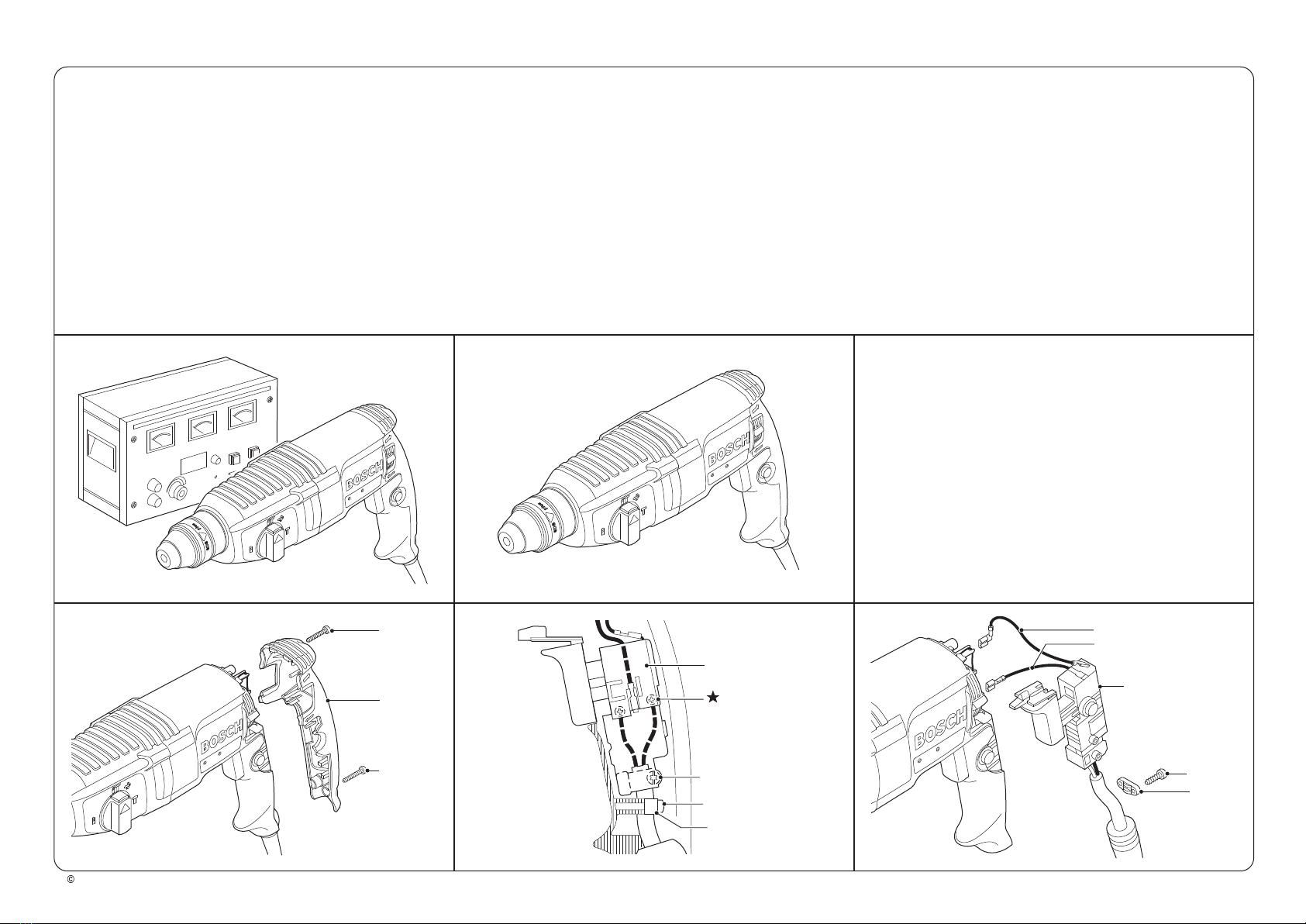

1. Effectuer un contrôle préliminaire.

Attention:

Respecter les instructions de sécu-

rité selon DIN, VDE,CEE, AFNOR

et les autres instructions valables

dans les pays respectifs.

1. Realizar control de recepción.

Atención:

Atenerse a las prescripciones de

seguridad según DIN, VDE,CEE,

AFNOR y a las prescripciones adi-

cionales específicas que pudieran

existir en los respectivos países.

1. Eingangsprüfung durchführen.

Beachten:

Die Sicherheitsvorschriften nach

DIN, VDE, CEE, AFNOR und wei-

tere in den einzelnen Ländern gül-

tigen Vorschriften sind einzuhalten.

Für die Demontage werden handels-

übliche Werkzeuge benötigt.

1. Carry out power supply check.

Attention:

Safety regulations according to DIN,

VDE, CEE, AFNOR and further

regulations applicable in individual

countries must be observed.

Use normal trade tools by disassembly.

Pour le démontage, des outils en usa-

ge dans le commerce sont nécessaires.

Para el desmontaje no se precisan

herramientas especiales.

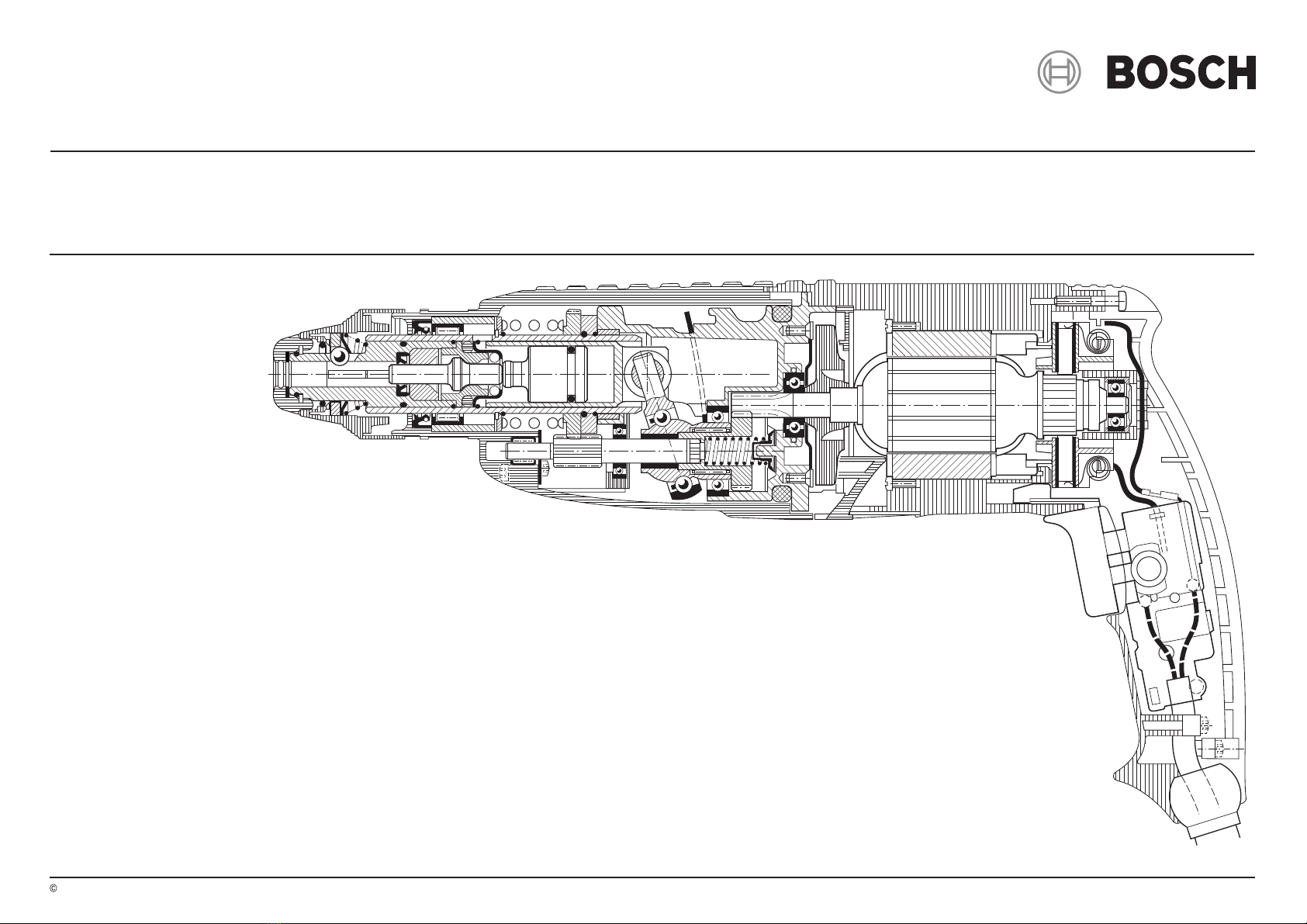

2. Zerlegen nach Explosions-, Schnittzeichnung

und diesem Instandsetzungshinweis.

2. Disassembly useing explosion, cut-away

drawings and these repair instructions!

2. Démonter l'appareil suivant la vue éclatée, le

plan en coupe et ces instructions de réparation.

2. Realizar el desmontaje conforme a los dibujos

en perspectiva y en sección, y a estas

instrucciones de reparación.

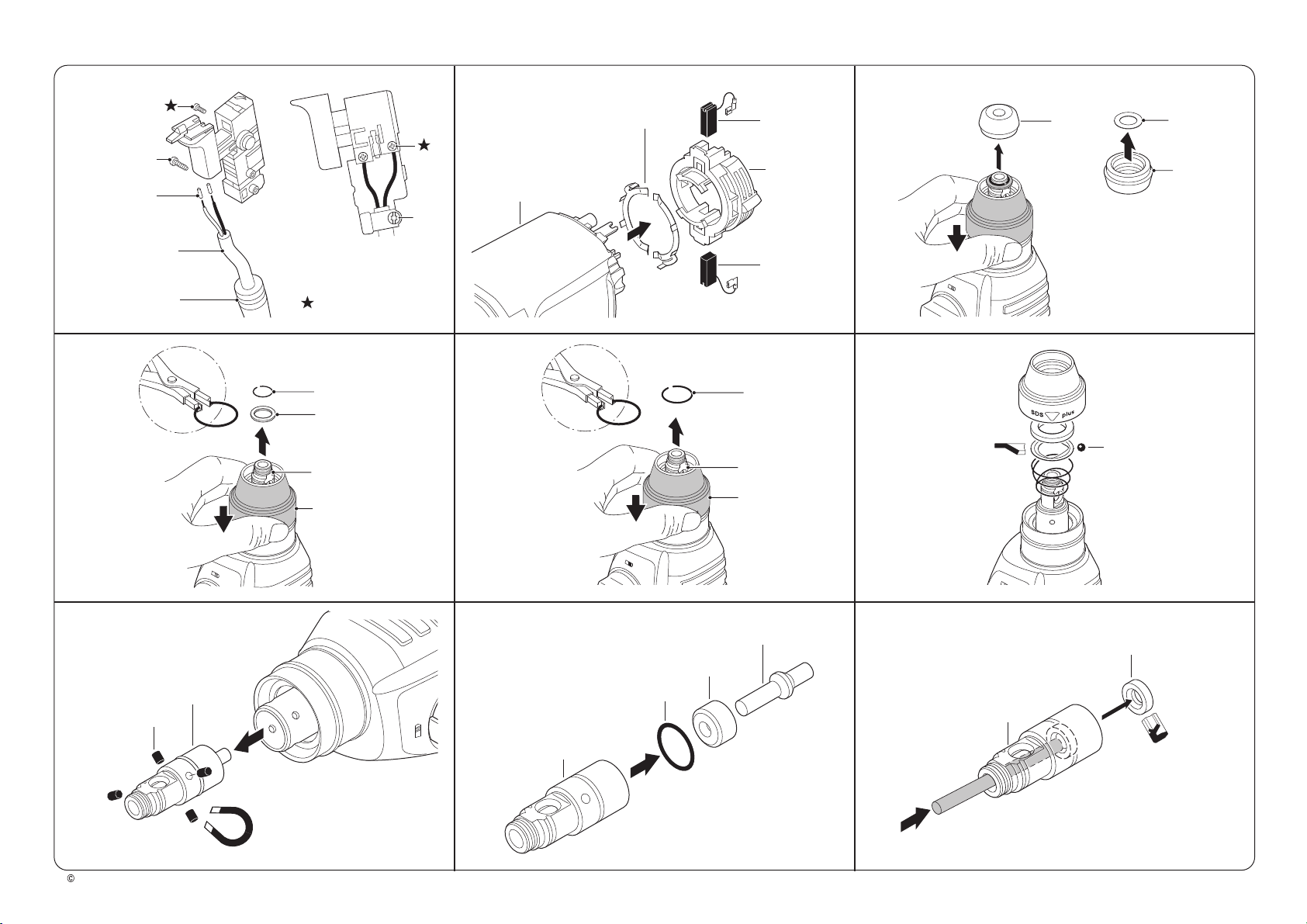

3. 3.1 3.2

1. 2.

1,4 -1,8 Nm

0,3 -0,6 Nm

mit Loctite 222 gesichert

secured with Loctite 222

103

0 611 251 / 253 - D02 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

843

821

811

801

811

843

821

44/1

4.3

4.2

4.1

4.3.4

3.3

4.4 4.5 4.6

0,3 -0,6 Nm

0,3 -0,6 Nm 103

805

806

825

103

mit Loctite 222 sichern

secure with Loctite 222

0 611 251 / 253 - D03 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

0 611 251 / 253 - D04 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

840

5.4

5.3

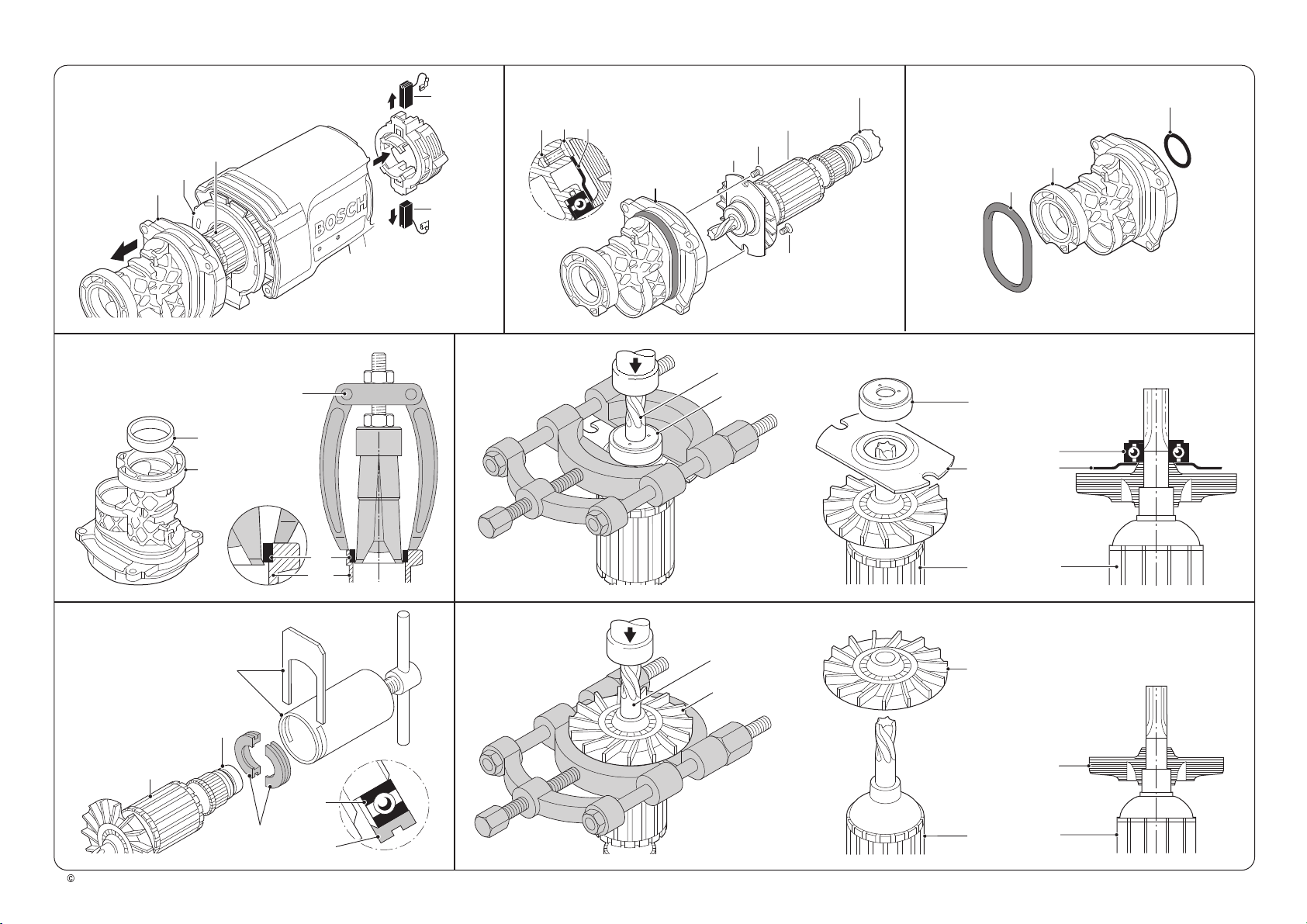

5. 5.1

5.6 5.7

5.5

5.2

5.8

821

2,8 - 3,5 Nm

2,0 - 2,5 Nm

840

65'

32 32

840

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

840

Ø 34,5mm

Druckstück

Press tool

Outil de pressage

Utile de presión

32/1 32/3 32

32/2

32/4

32/3 32

Typ 0 611 253 7 . .

821

Hilfswerkzeug

Auxiliary tool

Outil auxiliaire

Utile

821

6.4

6.3

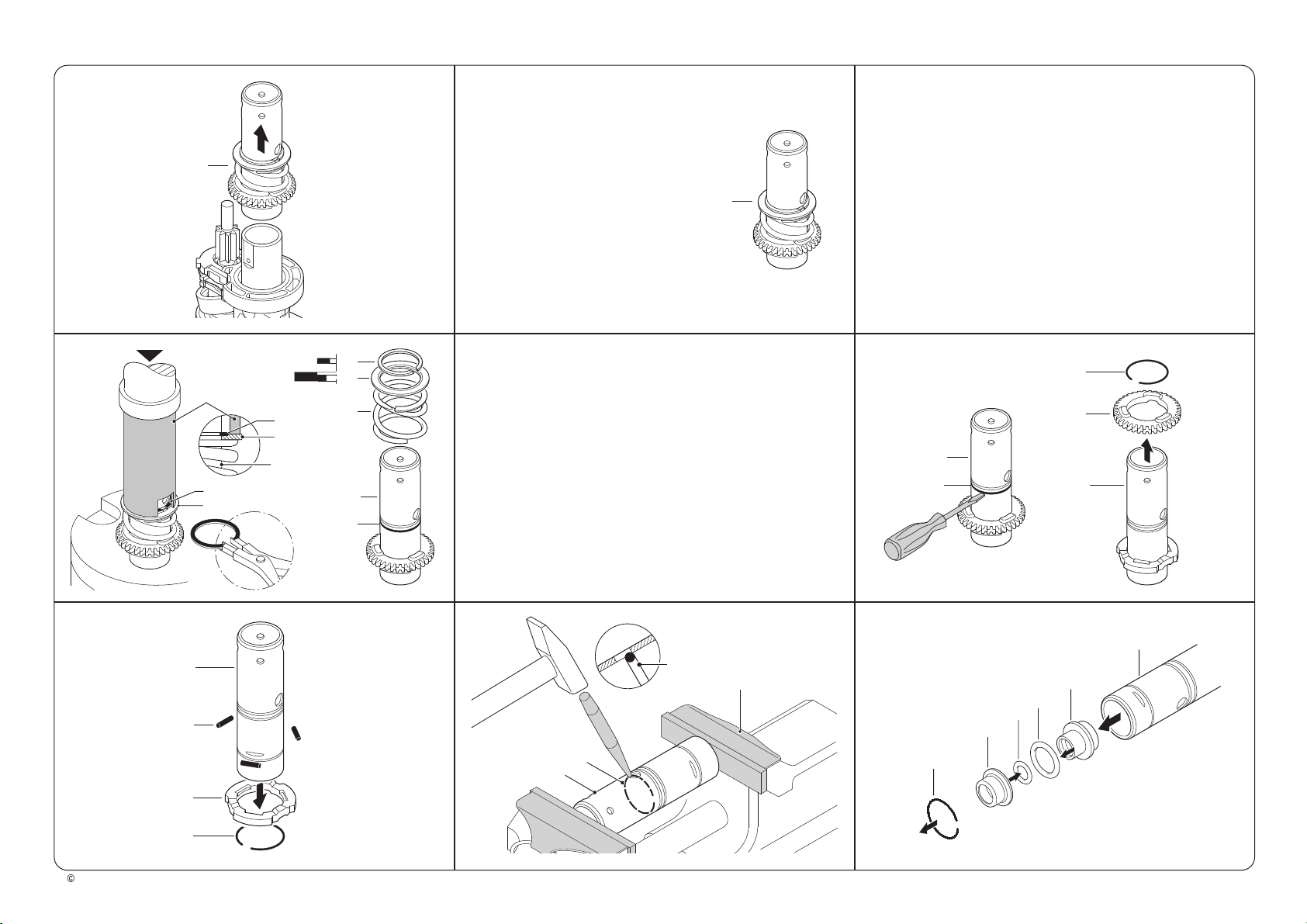

6. 6.1

6.6 6.7

6.5

6.2

6.8

821

Ausrastmoment der Sicherheitskupplung prüfen

Check release torque of safety clutch.

Controler le moment de désaccouplement

de l' accouplement de sécurité.

Comprobar el par de desenclava-

miento del embrague de seguridad

Bei 17 Nm und weniger - Kupplung ersetzen!

By 17 Nm and less - replace slipping clutch!

Ausrastmoment 20 - 28Nm

Slipping point of clutch

Couple de glessement

Momento de desenclavamiento

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Hülse

Sleeve

Douille

Manguito

60 58

821

Schutzbacken

Vice jaws

Mâchoires d'étau

Mordazas para tornillo

0 611 251 / 253 - D05 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

861

820

7.4

7.3

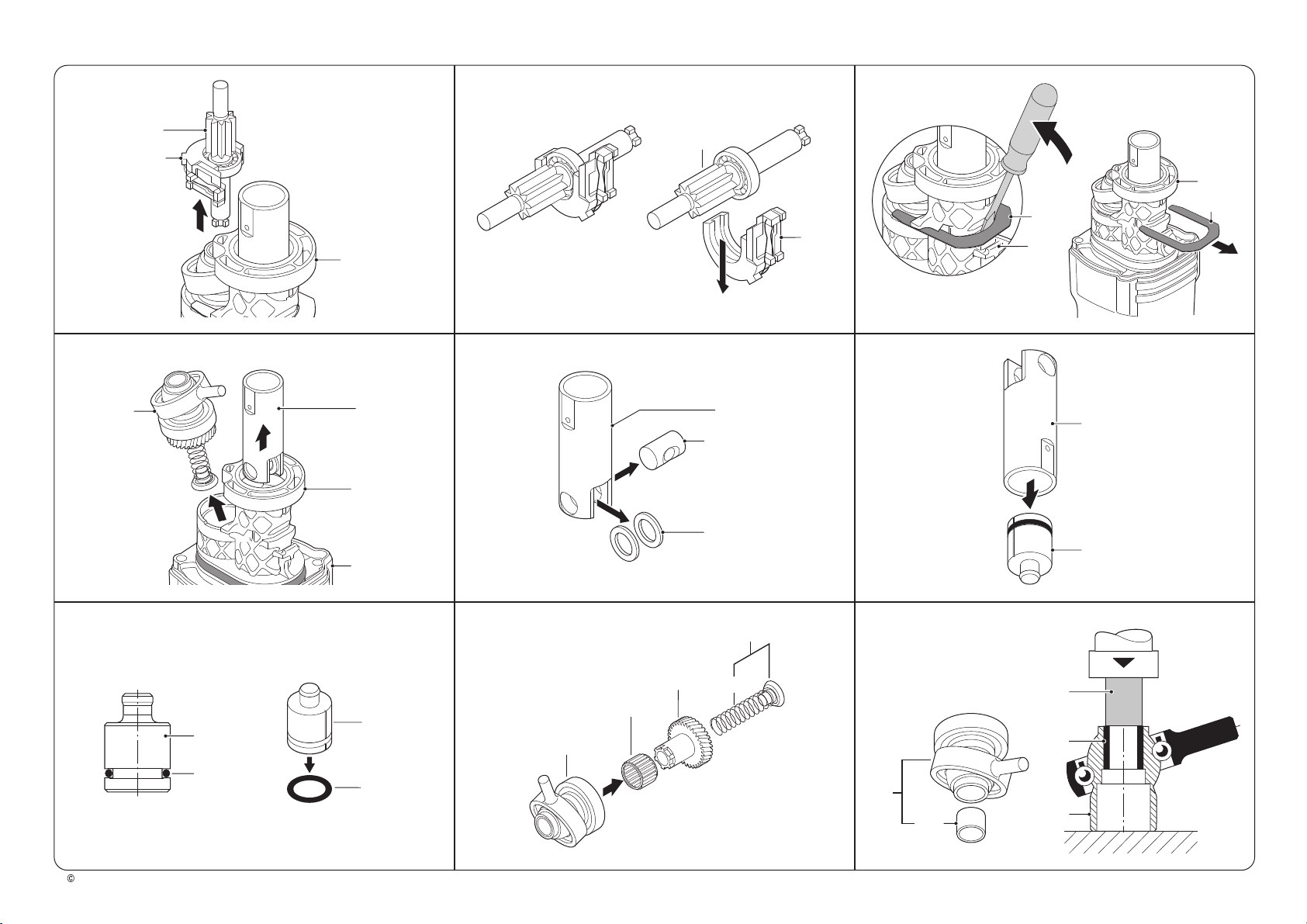

7. 7.1

7.6 7.7

7.5

7.2

7.8

861

801

820

26/27

26/56

26/27

26/56

823

30/1

106/105

106

30/1

26/71

26/29

Druckstück

Press tool

Outil de pressage

Utile de presión

26/27

0 611 251 / 253 - D06 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

811

803

820

Beachten

Caution

Attention

Observar

811

3/5

803

1 609 244 A29

(KDEW 8004/10)

1 609 244 A17

(KDEW 8004)

3/13

803

8.3

8. 8.1

9.1 9.2

8.2

820

803

820

2,0-2,5 Nm

820 79 49

820

Abziehvorrichtung

Extracting device

Disppositif extracteur

Dispositivo extractor

803 803

803

3/5

803

0 611 251 / 253 - D07 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

80 0,8 - 1,0 Nm

801

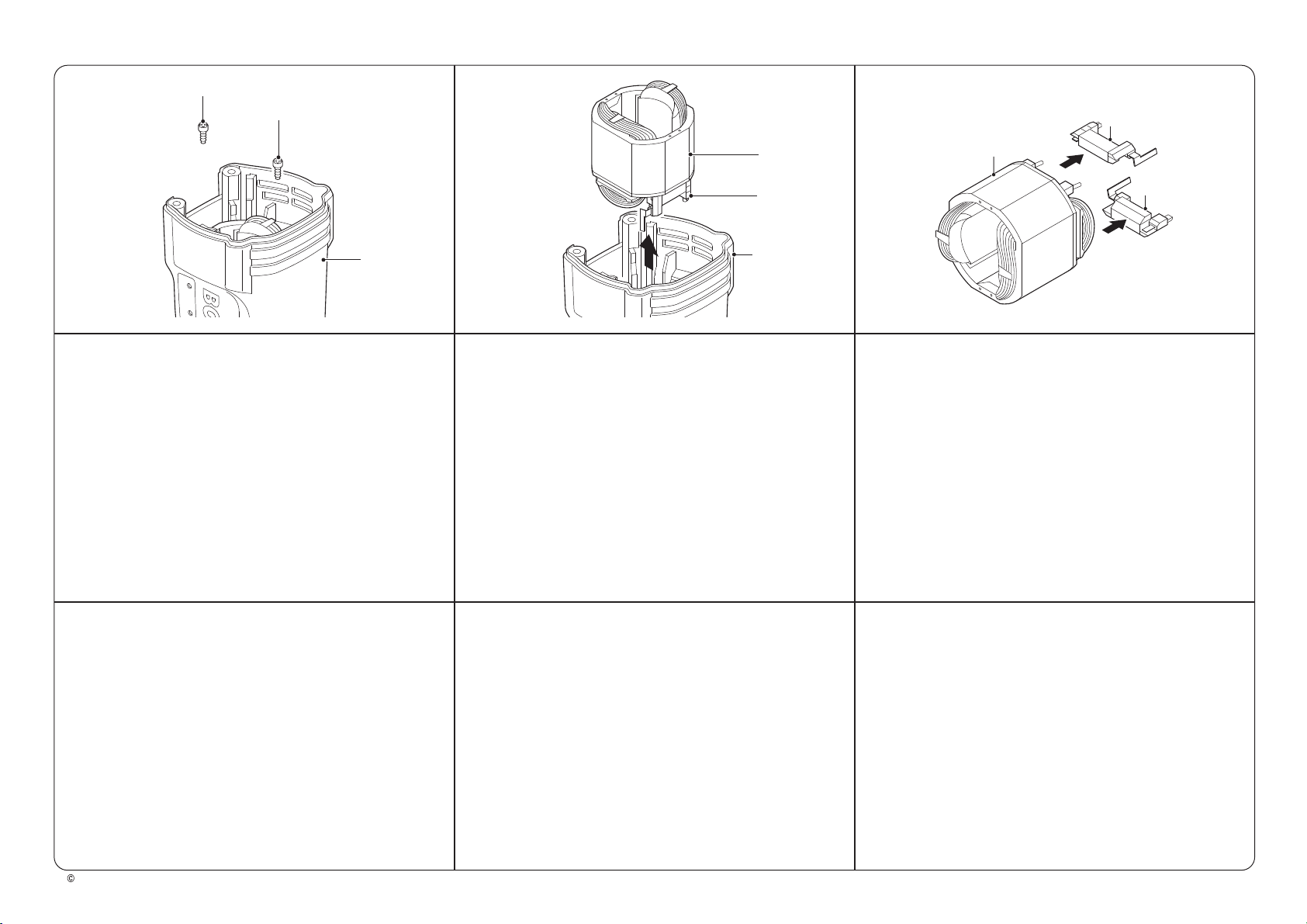

10. 10.1 10.2

0 611 251 / 253 - D08 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

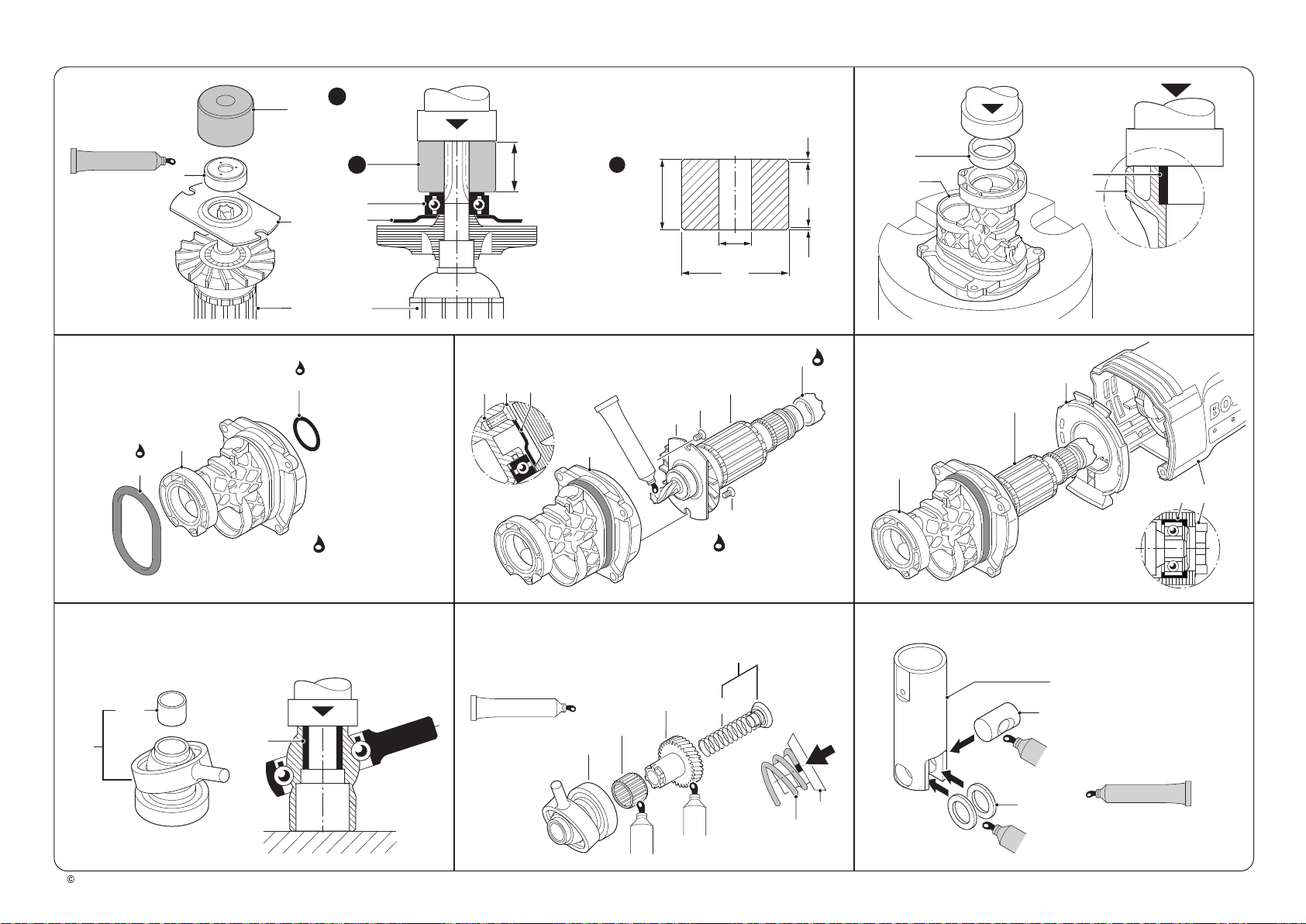

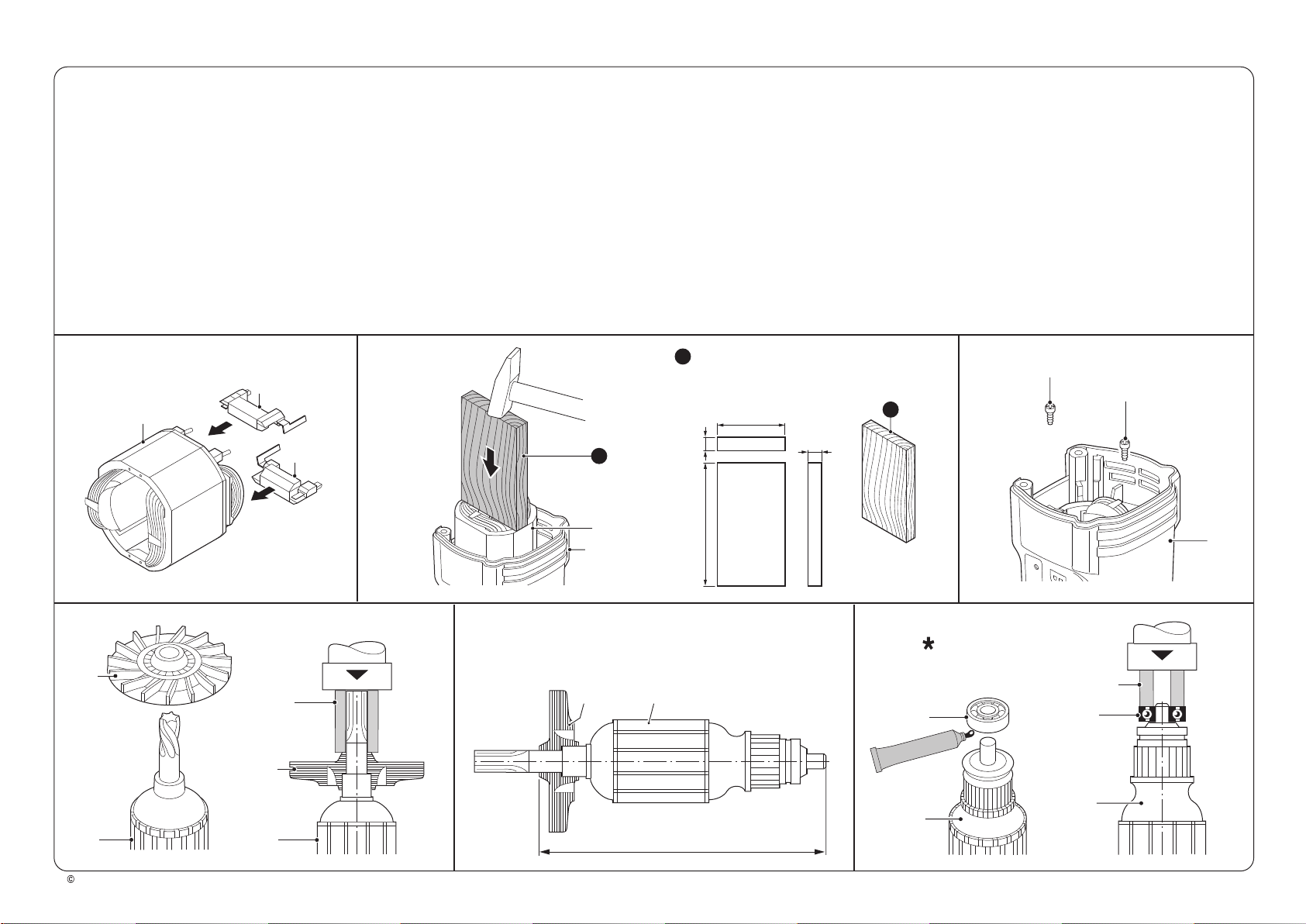

Montage nach Explosionszeichnung

und diesem Instandsetzungshinweis.

Alle Teile sind gereinigt, abgenutzte

und beschädigte Teile werden ersetzt.

Nur Original-Ersatzteile verwenden.

Zähne aller Zahnräder mit

Fett 1 615 430 001 bestreichen.

Bitte Schmierhinweise beachten!

Realizar el montaje conforme a los di-

bujos en perspectiva y a estas instruc-

ciones de reparacion.

Todas las piezas deben estar limpias.

Las piezas desgastadas o

danadas de-

ben reemplazarse por piezas nuevas.

Utilizar solamente piezas de repuesto

originales.

Dientes engrasar 1 615 430 001.

Observar las instrucciones de lubricacion!

Le montage s'effeclue selon la vue

éclatée et les instructions de répara-

tion suivantes.

Toutes les pièces sont nettoyées, les

pièces usées ou endommagées doi-

vent être remplacées per des nouvelles.

Pour le replacement de piéces,

n'utiliser que des pièces d'origine.

Les dentes graisser 1 615 430 001.

Respecter les instructions de graissage!

Assembly useing explosion drawings

and these repair instructions!

Clean all parts, replace worn-out

and damaged parts.

Use only original spare parts!

Grease all gear teeth 1 615 430 001.

Please note lubrication instructions!

Montage MontajeZusammenbau Assembly

21.2

21.1

21.

22. 22.1 22.2

803

3/5

803

3/5

Hülse

Sleeve

Douille

Manguito

Hülse

Sleeve

Douille

Manguito

3/13

803

Einbaumaß beachten!

Observe correct installation tolerance!

Attention á la cote de montage!

Obsérvese la medida de montaje!

3/13

Maße in mm

Dimensions in mm

Cotes en mm

Medidas en mm

55,0

100,0

10-12

801

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Pos. 3/5 auf Pos. 803 = 125,1 - 125,3

80 0,8 - 1,0 Nm

801

1 615 430 020

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

0 611 251 / 253 - M09 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Hilfswerkzeug zum Selbstanfertigen

Auxiliary tool (for your own manufacture)

Outil auxiliaire (fabrication locale)

Utile (fabricación particular)

Maße in mm / Dimensions in mm

Cotes en mm / Medidas en mm

820

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

820

803

in Öl tauchen

insert in oil

le plonger dans l'huile

sumergir en aceite

Hülse

Sleeve

Douille

Manguito

BHülse

Sleeve

Douille

Manguito

803

0,5 x 45'0,5 x 45'

-0,1

Ø9,1

Ø30

54 801

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

23.3

23.2

23.1

23.

22.3

24. 24.1 24.2

820

803

823

30/1

106/105

106

106/105

106

30/1

1 615 430 020

Gleitflächen einstreichen

Lubricate sliding surfaces

Enduire les parties mouvantes

engrasar las piezas movibles

1615 430 001

20,0 - 20,1

820

fetten / graissees

grease / engrasar

803

820

2,0-2,5 Nm

820 79 49

1615 430 001

26/71

26/29

1615 430 020

Beachten

Caution

Attention

Observar

sofern ungefettet

if unlubricated

si n'est pas graisse

si no engrasado

0 611 251 / 253 - M10 (2011-07)

Robert Bosch GmbH .PowerTool Devision .PT-AS/DOC .70745 Leinfelden-Echterdingen

Questo manuale è adatto per i seguenti modelli

Altri manuali Bosch Martello perforatore

Bosch

Bosch GBH 2-23 RE Professional Manuale utente

Bosch

Bosch GBH 7-46 DE Professiona Manuale utente

Bosch

Bosch GBH 4-32 DFR Professional Manuale utente

Bosch

Bosch Professional GBH 180-LI Manuale utente

Bosch

Bosch GBH 5-40 DCE Professional Manuale utente

Bosch

Bosch Uneo Manuale utente

Bosch

Bosch Professional GBH 18V-40 C Manuale utente

Bosch

Bosch GBH 24 V Manuale utente

Bosch

Bosch PBH 300 E Manuale utente

Bosch

Bosch GBH18V-34CQN Istruzioni per il montaggio

Bosch

Bosch Professional GBH 18V-45 C Manuale utente

Bosch

Bosch 0611263703 Guida all'installazione

Bosch

Bosch Professional GBH 5-40 DE Manuale utente

Bosch

Bosch 20-2 RET Manuale utente

Bosch

Bosch GBH 11 DE Professional Manuale utente

Bosch

Bosch Professional GBH 240 F Manuale utente

Bosch

Bosch 11240 Istruzioni per il montaggio

Bosch

Bosch Professional GBH 187-LI Manuale utente

Bosch

Bosch GBH 18 V-LI Manuale utente

Bosch

Bosch GSH 3 Guida all'installazione

Bosch

Bosch GBH 2-26F Professional Manuale utente

Bosch

Bosch GBH 2-28 D Professional Manuale utente

Bosch

Bosch GBH 5-40 DE Manuale utente

Bosch

Bosch GBH 3-28 E PROFESSIONAL Manuale utente

Manuali Martello perforatore popolari di altre marche

Toya

Toya VOREL 81133 Manuale utente

Makita

Makita HR2470 Manuale utente

Hilti

Hilti TE 2-A22 Manuale utente

Makita

Makita HR3851 Guida rapida

Makita

Makita RH01 Manuale utente

EINHELL

EINHELL HEROCCO Manuale utente

YATO

YATO YT-82772 Manuale utente

Hilti

Hilti TE15-C Manuale utente

BorMann

BorMann BPH7000 Manuale utente

Makita

Makita DHR280 Manuale utente

Metabo HPT

Metabo HPT DH 3628DD Guida alla risoluzione dei problemi

Black & Decker

Black & Decker KD650 Manuale utente

Makita

Makita HR2010 Manuale utente

Makita

Makita HR2450X8 Manuale utente

Makita

Makita HR2020 Manuale utente

BTI

BTI Profiline BTI-BH 24 VE Manuale utente

Milwaukee

Milwaukee 5363-21 Manuale utente

Graphite

Graphite 58G509 Manuale utente
