Bourgeat P600 Manuale utente

ETAGERES MODULABLES

ADJUSTABLE SHELVES

DIE MODULIERBAREN REGALE

ESTANTERIAS MODULARES

SCAFFALATURE MODULABILI

MODULAIRE STELLINGKASTEN

NOTICE

D’UTILISATION

ET D’ENTRETIEN

INSTRUCTIONS

FOR USE AND

MAINTENANCE

BEDIENUNGS-UND

WARTUNGSANLEITUNG

INSTRUCCIONES

DE USO Y

MANTENIMIENTO

ISTRUZIONI PER

L’USO E PER

LA MANUTENZIONE

HANDLEIDING MET

BETREKKING TOT

GEBRUIK EN

ONDERHOUD

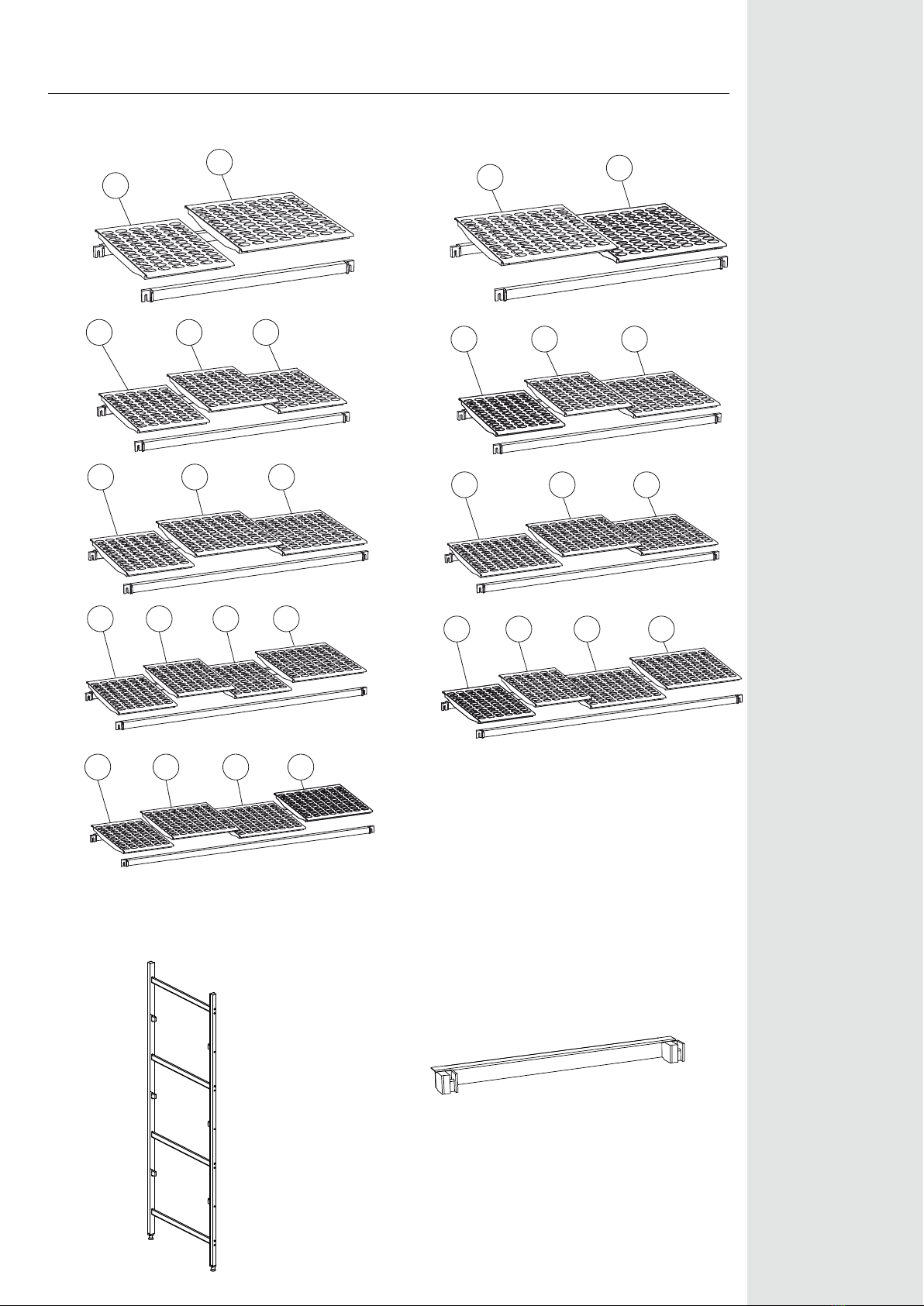

Modules / Modules / Module / Modulos / Moduli/ Modules

Echelle / Ladder frame / Leiterelement /

Escalera / Scala/ Ladder

Element d’angle / Angle element / Winke-

lement / Elemento de ángulo / Elemento

d’angolo/ Hoekelement

- 2 -

A B

C D

E F

G H

a a a ab

ab b b b b

a a a ab

ab bb

CARACTERISTIQUES

yNos étagères sont composées :

-d’échelles en profondeur 600, 500 et 425 mm.

-de modules de niveaux comprenant:

* des longerons

* des clayettes (a) de largeur 325mm.

* des clayettes (b) de largeur 433mm

et supportant une charge maximale au mètre linéaire de 100 kg pour les clayettes polypropylène et 150 kg pour les clayettes aluminium

-d’éléments d’angles pour les étagères de retour.

yLe niveau inférieur doit être impérativement posé sur la position la plus basse, et aucune marchandise ne doit gêner le nettoyage au sol.

ETAGERES FIXES

GENERALITES

yToute modiﬁcation dégage la responsabilité du fabricant et ne permet plus de bénéﬁcier du droit d’usage de la marque NF Hygiène

Alimentaire.

yLa marque NF Hygiène Alimentaire certiﬁe la conformité au référentiel NF031, accessible sur www.marque-nf.com. Caractéristique

certiﬁée : aptitude au nettoyage et à la fonction.

Organisme certiﬁcateur : AFNOR CERTIFICATION - 11, avenue Francis de Pressensé - 93571 St Denis La Plaine France.

yCharge maximale entre deux échelles : 600 kg.

ETAGERE DE BASE 1 (Figure 1 page 9 : B1)

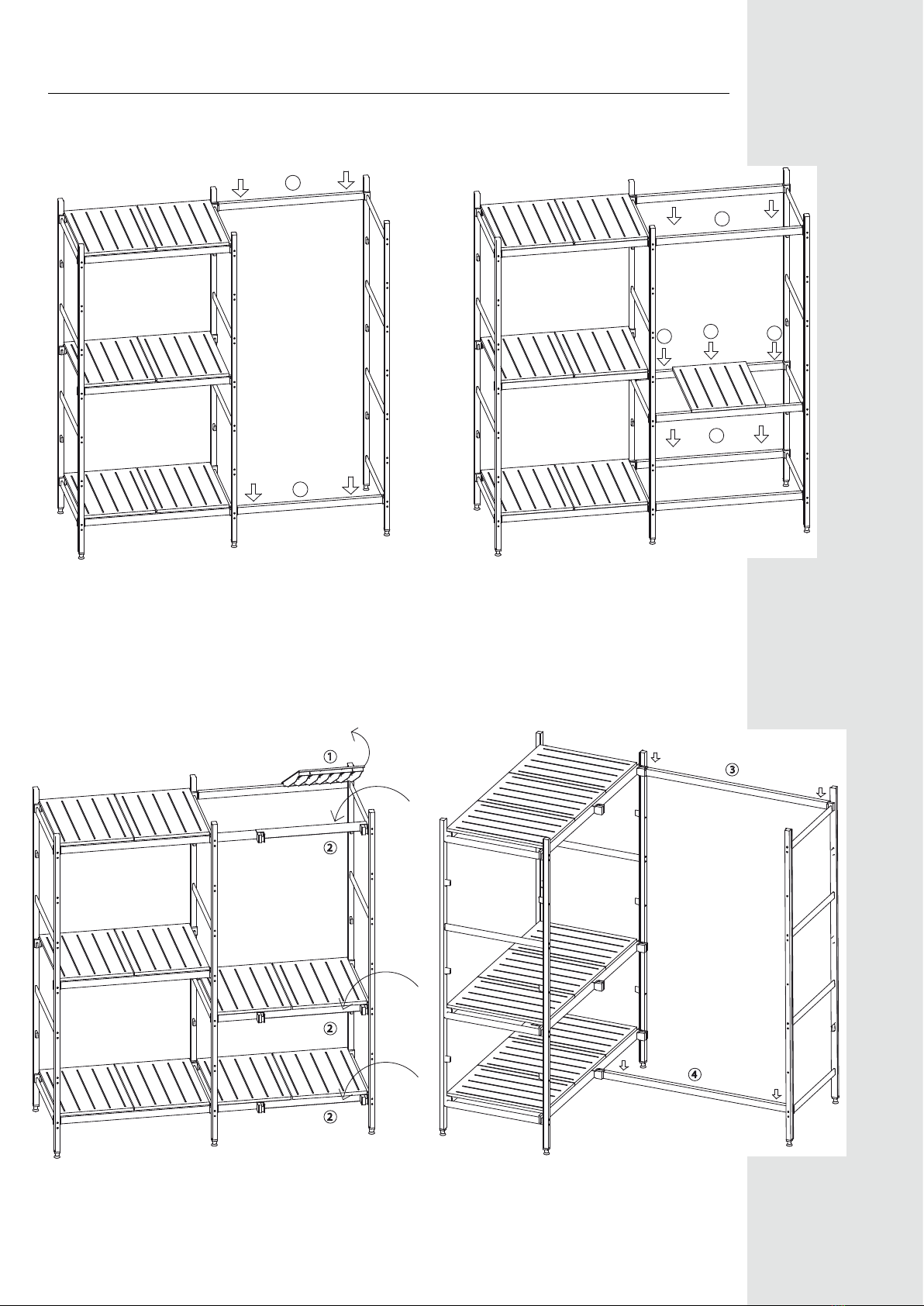

yFigure 2 page 9 : (1) poser la première traverse sur les barreaux du haut de l’échelle.

(2) poser la deuxième traverse sur les barreaux du bas de l’échelle, côté opposé.

Appuyer fortement dans le sens des ﬂèches pour supprimer le jeu entre les embouts de traverses et les barreaux.

yFigure 3 page 9 : (3), (4), (5) : poursuivre dans cet ordre la pose des autres traverses sur les emplacements des niveaux désirés.

(6) poser les clayettes à répartir suivant les dessins des modules (cf.page 2).

ETAGERE DE BASE 2 (Figure 1 page 9 : B2)

yFigure 4 page 10 : Pour raccorder l’étagère de base 1 et le(s) étagère(s) de base 2 :

(1) poser la première traverse sur les barreaux du haut de l’échelle.

(2) poser la deuxième traverse sur les barreaux du bas de l’échelle.

yFigure 5 page 10 : (3), (4), (5) poursuivre dans cet ordre la pose des autres traverses sur les emplacements des niveaux désirés

(6) poser les clayettes à répartir suivant les dessins des modules (cf .page 2).

ySi vous envisagez le raccordement d’autres étagères de base, procéder de même.

ETAGERE DE RETOUR 1 (FIGURE 1 PAGE 9 : R1)

yFigure 6 page 10 : (1) soulever ou enlever les clayettes. (2) : Poser les éléments d’angles.

yFigure7 page 10 : (3) poser la première traverse sur l’élément d’angle du haut et sur l’échelle de l’étagère de retour.

(4) poser la deuxième traverse sur l’élément d’angle du bas et sur l’échelle de l’étagère de retour. Poursuivre la pose des autres tra-

verses et des clayettes de manière identique à l’étagère de base.

ETAGERE DE RETOUR 2 - (FIGURE 1 PAGE 9 : R2)

yFigure 8 page 11: pour raccorder l’étagère de retour 1 et le(s) étagère(s) de retour 2 :

(1) poser la première traverse sur les barreaux du haut de l’échelle.

(2) poser la deuxième traverse sur les barreaux du bas de l’échelle.

yFigure 9 page 11 : (3), (4), (5) poursuivre dans cet ordre la pose des autres traverses sur les emplacements des niveaux désirés.

(6) poser les clayettes à répartir suivant les dessins des modules de la page 2.

ySi vous envisagez le raccordement d’autres étagères de retour, procédez de même.

REGLAGE

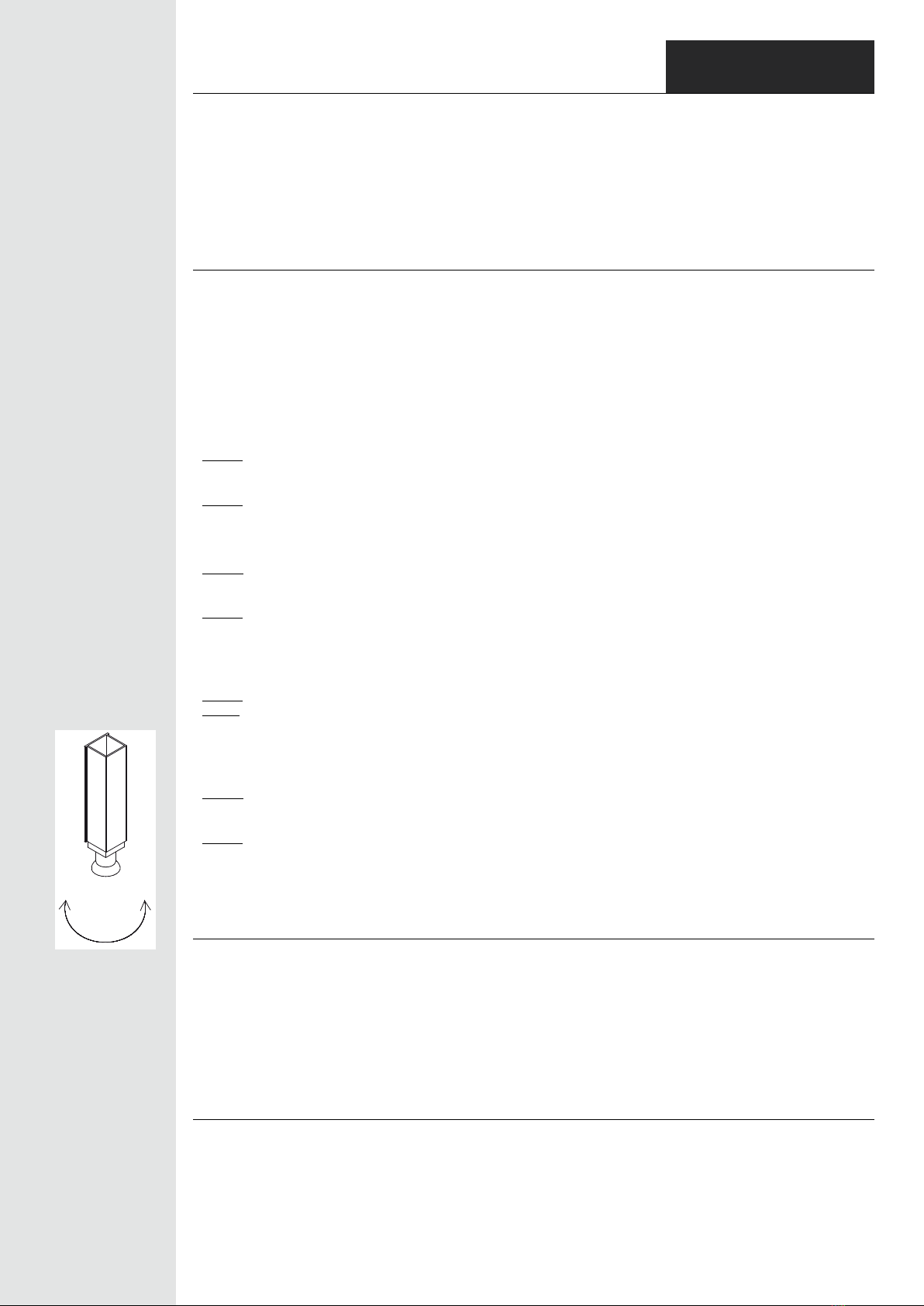

yToutes les étagères peuvent être stabilisées par réglage à l’aide des vérins des pieds d’échelles.

ETAGERES MOBILES

yUne étagère mobile est constituée de deux échelles, quatre niveaux et deux renforts.

yLes charges par clayette sont celles données dans le paragraphe «Caractéristiques», en tenant compte de la charge maximale sur

l’étagère montée de 200 kg.

MONTAGE

yEchelles, longerons et clayettes : ﬁgures 1 (B1), 2 et 3 page 9.

yRenforts :

-dévisser les vis existantes d’un côté des échelles et remonter en intercalant les deux renforts en diagonale : ﬁgure 10.

-relier les deux renforts au centre avec les vis et écrous fournis.

CONSIGNES DE NETTOYAGE

yClayettes : elles peuvent être passées au lave-vaisselle avec des détergents classiques.

yEchelles et traverses : utiliser de l’eau additionnée d’un détergent classique. Ne pas nettoyer avec des produits à base de chlore ou

d’ammoniac (ex produits pour vitres).

FRANÇAIS

- 3 -

CHARACTERISTICS

yOur shelving units are made up of :

-600, 500 and 425 mm deep ladder frames.

-modules with :

* cross pieces

* 325 mm wide shelves (a)

* 433 mm wide shelves (b)

withstanding a maximum load per linear meter of 100 kg for polypropylene shelves and 150 kg for aluminum shelves.

* angle elements for corner units

yThe lowest shelf must be secured at the lowest level, and no goods must hinder ﬂoor cleaning underneath.

FIXED SHELVING

GENERALITIES

yAny modiﬁcation releases the manufacturer from all responsibility, and also annuls the right to use the NF Food Hygiene marking.

yThe NF Food Hygiene marking certiﬁes compliance with the NF031 referential, available on www.marque-nf.com. Certiﬁed characte-

ristic: suitability for cleaning and for its purpose.

Certifying body: AFNOR CERTIFICATION – 11, avenue Francis de Pressensé - 93571 St Denis La Plaine France.

yMaximum load between two ladder frames: 600 kg.

BASIC SHELVING UNIT 1 (Fig.1 page 9 : B1)

yFigure 2page 9 : (1) Place the ﬁrst crossbar on the rungs at the top of the ladder frame.

(2) place the second crossbar on the rungs at the bottom of the ladder frame on the opposite side.

Press ﬁrmly in the direction of the arrows to eliminate any play between the ends of the crossbars and the rungs.

yFigure 3page 9 : (3), (4), (5): continue installing the crossbars in the same manner at the desired heights.

(6) Position the shelves, distributing them in accordance with the module drawings (see page 2).

BASIC SHELVING UNIT 2 (Fig.1 page 9 : B2)

yFigure 4page 10 : To connect the basic shelving unit 1 and the basic shelving unit(s) 2:

(1) Place the ﬁrst crossbar on the rungs at the top of the ladder frame.

(2) place the second crossbar on the rungs at the bottom of the ladder frame

yFigure 5page 10 : (3), (4), (5): continue installing the crossbars in the same manner at the desired heights

(6) Position the shelves, distributing them in accordance with the module drawings (see page 2).

yIf you are planning to connect other basic units, use the same method.

CORNER EXTENSION 1 (Fig.1 page 9 : R1)

yFigure 6page 10 : (1) Raise or remove the shelves - (2): Position the angle elements.

yFigure 7page 10 : (3) Place the ﬁrst crossbar on the upper angle element and at the top of the corner extension ladder frame.

(4) place the second crossbar on the rungs on the lower angle element and at the bottom of the corner extension ladder frame. Conti-

nue installing the crossbars and shelves as you would with a basic unit.

CORNER EXTENSION 2 - (Fig.1 page 9 : R2)

yFigure 8page 11: to connect up a corner extension 1 with corner extension (s) 2:

(1) place the ﬁrst crossbar on the top rungs of the ladder frame

(2) place the second crossbar on the rungs at the bottom of the ladder frame

yFigure 9page 11 :(3), (4), (5): continue installing the crossbars in the same manner at the desired heights

(6) Position the shelves, distributing them in accordance with the module drawings on page 2.

yIf you are planning to connect other extension units, use the same method.

ADJUSTMENTS

yAll of the shelving units can be stabilised by adjusting the screw feet at the base of the ladder frames.

MOBILE SHELVING

yA mobile shelf is made of two ladder frames, four levels and two reinforcements.

yThe loads per shelf are those indicated in the «Characteristics» paragraph, while considering the 200 kg maximum load on the

assembled shelving.

ASSEMBLY

yLadder frames, cross pieces and shelves: ﬁgures 1(B1), 2and 3page 9.

yReinforcements:

-unscrew the existing screws on one side of the ladder frames and reassemble both reinforcements in diagonal: ﬁgure 10.

-connect both reinforcements at the centre using the screws and nuts supplied.

CLEANING RECOMMENDATIONS

yShelves: can be put in the dishwasher, using standard detergents.

yLadder frames and crossbars: use water and a standard detergent. Do not use chlorine or ammonia based cleaning products (window

cleaner, etc).

ENGLISH

- 4 -

DEUTSCH

EIGENSCHAFTE

yUnsere Regale bestehen aus:

-Leitern mit einer Tiefe von 600, 500 und 425 mm.

-Niveaumodulen, die aufweisen :

* Längsträger,

* Fachböden (a) mit einer Breite von 325mm,

* Fachböden (b) mit einer Breite von 433mm,

mit einer Maximallast je laufendem Meter von100 kg für die Polypropylenfächer und 150 kg für die Aluminiumfächer.

-Winkelelemente für Anbau- und Eckregale.

yDer unterste Fachboden ist immer in der untersten Position zu montieren. Die Reinigung des Bodens darf durch Waren nicht behindert

werden.

FESTE REGALE

ALLGEMEINES

yÄnderungen entbinden den Hersteller von seiner Haftung und den Nutzer von dem Recht, die Marke NF Lebensmittelhygiene zu ve-

rwenden.

yDie Marke NF Lebensmittelhygiene zertiﬁziert die Übereinstimmung mit dem Bezugssystem NF031, Verfügbar auf www.marque-nf.com.

Zertiﬁzierte Eigenschaften : Reinigungs- und Funktionseignung. Zertiﬁzierende Organisation : AFNOR CERTIFICATION - 11, avenue Francis

de Pressensé - 93571 St Denis La Plaine, Frankreich.

yMaximale Belastung zwischen zwei Leitern: 600 kg.

BASISREGAL 1 (Abb.1 Seite 9 : B1)

yAbb.2Seite 9 : (1) Die erste Traverse auf die oberen Sprossen des Leiterelements setzen.

(2) Die zweite Traverse auf der gegenüberliegenden Seite auf die unteren Sprossen des Leiterelements setzen.

Kräftig in Pfeilrichtung drücken, bis zwischen den Traversenenden und den Sprossen kein Spiel mehr ist.

yAbb.3Seite 9 : (3), (4), (5) : In dieser Reihenfolge die anderen Traversen in gewünschter Höhe montieren.

(6) Die vorhandenen Fachböden gemäß den Modulzeichnungen verteilen (vgl. auf Seite 2).

BASISREGAL 2 (Abb.1 Seite 9 : B2)

yAbb.4Seite 10 : Verbindung von Basisregal 1 mit Basisregal(en) 2 :

(1) Die erste Traverse auf die oberen Sprossen des Leiterelements setzen.

(2) Die zweite Traverse auf der gegenüberliegenden Seite auf die unteren Sprossen des Leiterelements setzen.

yAbb.5Seite 10 : (3), (4), (5) In dieser Reihenfolge die anderen Traversen in gewünschter Höhe montieren.

(6) Die vorhandenen Fachböden gemäß den Modulzeichnungen verteilen (vgl. auf Seite 2).

ySollten Sie weitere Basisregale anschließen wollen, Montage in gleicher Weise fortsetzen.

ANBAU- UND ECKREGAL 1 (Abb.1 Seite 9 : R1)

yAbb.6Seite 10 : (1) Fachböden anheben bzw. entfernen. (2) : Winkelelemente montieren.

yAbb.7Seite 10 : (3) Erste Traverse auf das Winkelelement oben und das Leiterelement des Eckregals setzen.

(4) Zweite Traverse auf das Winkelelement unten und das Leiterelement des Eckregals setzen. Montage der anderen Traversen und der

Fachböden analog zum Basisregal fortsetzen.

ANBAU- UND ECKREGAL 2 - (Abb.1 Seite 9 : R2)

yAbb.8Seite 11 : Verbindung von Eckregal 1 mit Anbauregal(en) 2 :

(1) Die erste Traverse auf die oberen Sprossen des Leiterelements setzen.

(2) Die sweite Traverse auf der gegenüberliegenden Seite auf die unteren Sprossen des Leiterelements setzen.

yAbb.9Seite 11 : (3), (4), (5) In dieser Reihenfolge die anderen Traversen in gewünschter Höhe montieren.

(6) Die anderen Fachböden gemäß den Modulzeichnungen auf Seite 2 verteilen.

ySollten Sie andere Anbau- oder Eckregale anschließen wollen, Montage in gleicher Weise fortsetzen.

AUSRICHTUNG

yAlle Regale können mittels Fuß-Stellschrauben stabilisiert werden.

MOBILE REGALE

yEin mobiles Regal besteht aus zwei Leitern, vier Ebenen und zwei Verstrebungen.

yDie Lasten je Fach entsprechen jenen, die im Abschnitt „Eigenschaften“ angeführt sind, unter Berücksichtigung der maximalen Belas-

tung des montierten Regals von200 kg.

MONTAGE

yLeitern, Längsholme und Fächer: Abbildungen 1(B1), 2und 3Seite 9.

yVerstrebungen:

-die vorhandenen Schrauben auf einer Seite der Leitern abschrauben und nach dem diagonalen Einsetzen der beiden Verstrebungen

wieder festziehen. Abbildung 10.

-die beiden Verstrebungen in der Mitte mit den beigesteuerten Schrauben und Muttern verbinden.

HINWEISE FÜR DIE REINIGUNG

yFachböden : Reinigung in der Geschirrspülmaschine bei Verwendung klassischer Reinigungsmittel.

yLeiterelemente und Traversen : Wasser mit Zusatz eines klassischen Reinigungsmittels verwenden. Keine chlor- oder ammoniakhalti-

gen Mittel benutzen (z.B Scheibenreiniger).

- 5 -

ESPAÑOL

CARACTERISTICAS

yNuestras estanterías constan de :

-por barras de soporte por pares de 600, 500 y 425 mm de profundidad.

-módulos de niveles completos incluyendo :

* Travesaños

* Parillas (a) de 325 mm de anchura

* Parillas (b) de 433 mm de anchura

que soportan una carga máxima por metro lineal de 100 kg para los estantes de polipropileno y de 150 kg para los estantes de aluminio

-elementos de ángulo para las estanterías de vuelta.

yEl nivel inferior debe ser instalado obligatoriamente en la posición la más baja. No debe haber almacenamiento directamente en el

suelo, para dejar el acceso para la limpieza.

ESTANTERÍAS FIJAS

GENERALIDADES

yToda modiﬁcación libera al fabricante de su responsabilidad y no se puede más gozar de la etiqueta NF Higiene Alimentaria.

yLa marca NF Higiene Alimentaria garantiza la corformidad con la norma NF031, accesible sobre www.marque-nf.com. Característica

certiﬁcada : aptitud para la limpieza y para el función.Certiﬁcado por el organismo : AFNOR CERTIFICATION – 11 avenue Francis de

Pressensé – 93571 St Denis la Plaine – France.

yCarga máxima entre dos pares de barras de soporte: 600 kg.

ESTANTERIAS DE BASE 1 (Figura 1 – Página 9 : B1)

yFigura 2– página 9 : (1) Instalar el primer larguero en los barrotes altos de la escalera.

(2) Instalar el segundo larguero en los barrotes bajos de la escalera, en el lado opuesto.

Apoyar fuertemente en la dirección indicada por las ﬂechas para quitar el juego entre las conteras de los largueros y los barrotes.

yFigura 3– página 9 : (3), (4), (5) Proseguir en el mismo orden la instalación de los otros largueros en los niveles deseados.

(6) Instalar las parillas, distribuiendolas según las esquemas de los modulos (ver página 2).

ESTANTERIAS DE BASE 2 (Figura 1 – Página 9 : B2)

yFigura 4– página 10 : para ajustar la estantería de base 1 con la(s) estantería(s) de base 2 :

(1) Instalar el primer larguero en los barrotes altos de la escalera.

(2) Instalar el segundo larguero en los barrotes bajos de la escalera.

yFigura 5– página 10 : (3), (4), (5) Proseguir en el mismo orden la instalación de los otros largueros en los niveles deseados. (6) Instalar

las parillas, distribuiendolas según las esquemas de los modulos (ver página 2).

yPara ajustar otras estanterías de base, proceder de misma manera.

ESTANTERIAS DE VUELTA 1 (FIGURA 1 – PÁGINA 9 : R1)

yFigura 6– página 10 : (1) Levantar o quitar las parillas- (2) Instalar los elementos de ángulos.

yFigura 7– página 10 : (3) Instalar el primer larguero en el elemento de ángulo alto y en la escalera de la estantería de vuelta.

(4) Instalar el segundo larguero en el elemento de ángulo bajo y en la escalera de la estantería de vuelta. Proseguir la instalación de los

otros largueros y de las parillas de la misma manera que para la estantería de base.

ESTANTERIAS DE VUELTA 2 (Figura 1 – Página 9 : R2)

yFigura 8– página 11 : para ajustar la estantería de vuelta 1 con la(s) estantería(s) de vuelta 2 :

(1) Instalar el primer larguero en los barrotes altos de la escalera.

(2) Instalar el segundo larguero en los barrotes bajos de la escalera.

yFigura 9– página 11 : (3), (4), (5) Proseguir en el mismo orden la instalación de los otros largueros en los niveles deseados.

(6) Instalar las parillas, distribuiendolas según las esquemas de los modulos (ver página 2).

yPara ajustar otras estanterías de vuelta, proceder de misma manera.

AJUSTE

yCada estantería puede estar estabilizada con la ayuda del gato ajustable equipando los pies des las escaleras.

ESTANTERÍAS MÓVILES

yUna estantería móvil está constituida por dos pares de barras de soporte, cuatro niveles y dos refuerzos.

yLas cargas por estante son las que se proporcionan en el párrafo «Características», teniendo en cuenta la carga máxima sobre la

estantería montada de 200 kg.

MONTAJE

yBarras de soporte, travesaños y estantes: ﬁguras 1(B1), 2y 3página 9.

yRefuerzos:

-destornillar los tornillos existentes a un lado de las barras de soporte y volver a montarlos intercalando los dos refuerzos en diagonal:

ﬁgura 10.

-unir los dos refuerzos al centro con los tornillos y tuercas suministrados.

INSTRUCCIONES PARA LA LIMPIEZA

yParillas : se pueden limpiar con un lavavajillas con detergentes clásicos.

yEscaleras y largueros : se lavan con un chorro de agua con un detergente clásico. Se deben evitar principalmente los productos a base

de cloro o de amoniaco.

- 6 -

ITALIANO

CARATTERISTICHE

yI nostri scaffali sono composti da :

-proﬁli in profondità 600, 500 e 425 mm

-moduli di livello formati da:

* longheroni

* griglie (a) larghezza 325mm.

* griglie (b) larghezza 433mm.

che supportano un carico massimo al metro lineare di 100 kg per i ripiani in polipropilene, e 150 kg per i ripiani in alluminio.

-elementi d’angolo per gli scaffali di ritorno.

yIl livello inferiore deve essere assolutamente appoggiato sulla posizione più bassa e nessuna merce deve ostacolare la pulizia del pavi-

mento.

SCAFFALI FISSI

INTRODUZIONE

yQualsiasi modiﬁca solleva il produttore da ogni responsabilità e non permette più di godere del diritto di uso del marchio NF Hygiène

Alimentaire.

yIl marchio NF Hygiène Alimentaire certiﬁca la conformità alla norma NF031, consultabile su www.marque-nf.com. Caratteristica

certiﬁcata: adatto alla pulizia e alla funzione.

Organismo certiﬁcatore: AFNOR CERTIFICATION - 11, avenue Francis de Pressensé - 93571 St Denis La Plaine Francia.

yCarico massimo tra due proﬁli: 600 kg.

SCAFFALE DI BASE 1 (Figura 1 pag. 9: B1)

yFigura 2pag. 9: (1) posizionare la prima traversa sulle sbarre della parte superiore della scala.

(2) posizionare la seconda traversa sulla sbarre della parte inferiore della scala, sul lato opposto.

Premere forte nel senso delle frecce per eliminare il gioco tra le ghiere delle traverse e le sbarre.

yFigura 3 pag. 9: (3), (4), (5): proseguire in quest’ordine per posizionare le altre traverse nelle sedi dei livelli desiderati.

(6) posizionare le griglie da suddividere in base ai disegni dei moduli (vedi pag. 2).

SCAFFALE DI BASE 2 (Figura 1 pag. 9: B2)

yFigura 4pag. 10: Per collegare lo scaffale di base 1 e il/gli scaffale/i di base 2: (1) posizionare la prima traversa sulle sbarre della parte

superiore della scala.

(2) posizionare la seconda traversa sulla sbarre della parte inferiore della scala.

yFigura 5pag. 10: (3), (4), (5) proseguire in quest’ordine per posizionare le altre traverse nelle sedi dei livelli desiderati.

(6) posizionare le griglie da suddividere in base ai disegni dei moduli (vedi pag. 2).

ySe volete collegare altri scaffali di base, procedere allo stesso modo.

SCAFFALE DI RITORNO 1 (Figura 1 pag. 9: R1)

yFigura 6pag. 10: (1) sollevare o togliere le griglie. (2): Posizionare gli elementi d’angolo.

yFigura 7pag. 10: (3) posizionare la prima traversa sull’elemento d’angolo della parte superiore e sulla scala dello scaffale di ritorno.

(4) posizionare la seconda traversa sull’elemento d’angolo della parte inferiore e sulla scala dello scaffale di ritorno. Proseguire siste-

mando altre traverse e griglie allo stesso modo che per lo scaffale di base.

SCAFFALE DI RITORNO 2 - (Figura 1 pag. 9: R2)

yFigura 8pag. 11: per collegare lo scaffale di ritorno 1 e il/gli scaffale/i di ritorno 2: (1) posizionare la prima traversa sulle sbarre della

parte superiore della scala.

(2) posizionare la seconda traversa sulla sbarre della parte inferiore della scala.

yFigure 9pag. 11: (3), (4), (5) proseguire in quest’ordine per posizionare le altre traverse sulle sedi dei livelli desiderati.

(6) posizionare le griglie da suddividere in base ai disegni dei moduli a pag. 2.

ySe volete collegare altri scaffali di ritorno, procedere allo stesso modo.

REGOLAZIONE

yTutti gli scaffali possono essere stabilizzati regolando i martinetti dei piedini della scala.

SCAFFALI MOBILI

yUno scaffale mobile è costituito da due proﬁli, quattro livelli e due rinforzi.

yI carichi per ogni ripiano sono quelli citati nel paragrafo «Caratteristiche», tenendo conto del carico massimo sullo scaffale montato

di 200 kg.

MONTAGGIO

yProﬁli, travette e ripiani: disegni 1(B1), 2e 3pagina 9.

yRinforzi:

-Svitare le viti esistenti sul lato dei proﬁli e rimontare intercalendo i due rinforzi in diagonale: disegno 10.

-Collegare i due rinforzi al centro con le viti ed i dadi forniti.

ISTRUZIONI PER LA PULIZIA

yGriglie: possono essere messe in lavastoviglie e lavate con detergenti classici.

yScale e traverse: usare acqua e un detergente classico. Non pulire con prodotti a base di cloro o ammoniaca (es.: prodotti per vetri).

- 7 -

NEDERLAND

EIGENSCHAPPEN

yOnze stellingkasten bestaan uit:

-ladders met een diepte van 600, 500 en 425 mm.

-niveaumodules, inclusief:

* langsliggers

* roosters (a) van 325 mm breed.

* roosters (b) van 433 mm breed.

De oplegplanken in polypropeen zijn bestand tegen een maximumlading van 100 kg per strekkende meter en voor de aluminium

oplegplanken geldt een maximumbelasting van 150 kg per strekkende meter.

-hoekelementen voor de hoekstellingen.

yHet onderste niveau moet altijd op de laagste stand geplaatst worden en er mogen geen goederen op de vloer geplaatst worden, om

het schoonmaken hiervan niet te hinderen.

VASTE REKJES

ALGEMEEN

yIn geval van wijzigingen kan de fabrikant geen aansprakelijkheid erkennen en kan geen aanspraak meer gedaan worden op het recht het

merk NF Voedingshygiëne te gebruiken.

yHet merk NF Voedingshygiëne certiﬁceert de conformiteit aan de norm NF031, te vinden op

www.marque-nf.com.

Gecertiﬁceerde eigens-

chap: geschikt voor reiniging en functie

Certiﬁcerend organisme: AFNOR CERTIFICATION - 11, avenue Francis de Pressensé - 93571 St Denis La Plaine Frankrijk.

yMaximumlading tussen twee ladders: 600 kg.

BASIS STELLINGKAST 1 (Figuur 1 pagina 9: B1)

yFiguur 2pagina 9: (1) plaats de eerste dwarsbalk op de stangen van de bovenzijde van de ladder.

(2) plaats de tweede dwarsbalk op de stangen van de onderzijde van de ladder, hier tegenover.

Druk stevig in de richting van de pijlen om de speling tussen de uiteinden van de dwarsbalken en de stangen weg te nemen.

yFiguur 3pagina 9: (3), (4), (5) ga in deze volgorde door met het plaatsen van de verschillende dwarsbalken op de plaats van de gewens-

te niveaus. (6) plaats de te verdelen roosters volgens de tekeningen van de modules (zie pagina 2).

BASIS STELLINGKAST 2 (Figuur 1 pagina 9: B2)

yFiguur 4pagina 10: Voor het koppelen van de basis stellingkast 1 en de basis stellingkast(en) 2:

(1) plaats de eerste dwarsbalk op de stangen van de bovenzijde van de ladder.

(2) plaats de tweede dwarsbalk op de stangen van de onderzijde van de ladder.

yFiguur 5pagina 10: (3), (4), (5) ga in deze volgorde door met het plaatsen van de gewenste niveaus

(6) plaats de te verdelen roosters volgens de tekeningen van de modules (zie pagina 2).

yGa op dezelfde wijze te werk, indien u van plan bent nog andere basis stellingkasten te koppelen.

HOEKSTELLINGKAST 1 (Figuur 1 pagina 9: R1)

yFiguur 6pagina 10: (1) til de roosters op of verwijder ze. (2) plaats de hoekelementen.

yFiguur 7pagina 10: (3) plaats de eerste dwarsbalk op het bovenste hoekelement en op de ladder van de hoekstellingkast. (4) plaats de

tweede dwarsbalk op het onderste hoekelement en op de ladder van de hoekstellingkast. Ga voor het plaatsen van de andere dwars-

balken en roosters op dezelfde wijze te werk als voor de basis stellingkast.

HOEKSTELLINGKAST 2 - (Figuur 1 pagina 9: R2)

yFiguur 8pagina 11: voor het koppelen van de hoekstellingkast 1 en de hoekstellingkast(en) 2:

(1) plaats de eerste dwarsbalk op de stangen van de bovenzijde van de ladder.

(2) plaats de tweede dwarsbalk op de stangen van de onderzijde van de ladder.

yFiguur 9pagina 11: (3), (4), (5) ga in deze volgorde door met het plaatsen van de verschillende dwarsbalken op de plaats van de

gewenste niveaus. (6) plaats de te verdelen roosters volgens de tekeningen van de modules op pagina 2.

yGa op dezelfde wijze te werk, indien u van plan bent nog andere hoekstellingkasten te koppelen.

AFSTELLING

yAlle stellingkasten kunnen gestabiliseerd worden door afstelling met behulp van de vijzels van de ladderpoten.

VERPLAATSBARE REKJES

yEen verplaatsbaar rekje bestaat uit twee ladders, vier niveaus en twee verstevigingen.

yDe ladingen per oplegplank zijn degene die vermeld staan in de paragraaf ‘Eigenschappen’ waarbij rekening gehouden moet worden

met een maximumlading van 200 kg voor het gemonteerde rekje.

MONTAGE

yLadders, langsliggers en oplegplanken: afbeeldingen 1(B1), 2en 3pagina 9.

yVerstevigingen:

-schroef de bestaande schroeven langs een kant van de ladders los en monteer het geheel opnieuw door de twee verstevigingen

diagonaal te plaatsen: afbeelding 10.

-verbind de twee verstevigingen in het midden met de meegeleverde schroeven en moeren.

REINIGINGSVOORSCHRIFTEN

yRoosters: deze kunnen in de vaatwasser met een normaal reinigingsproduct gewassen worden.

yLadders en dwarsbalken: gebruik water met een gewoon reinigingsmiddel. Reinig niet met behulp van chloor of ammoniak houdende

producten (zoals producten voor ruiten).

- 8 -

Figure 1

Figure 3Figure 2

- 9 -

R1 R2

Figure 6 Figure 7

Figure 4 Figure 5

- 10 -

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Bourgeat Magazzinaggio

Bourgeat

Bourgeat Sherpa Scheda tecnica

Manuali Magazzinaggio popolari di altre marche

QNAP

QNAP TS 32PXU Series Manuale utente

LaCie

LaCie RUGGED RAID Manuale utente

Freecom

Freecom CLS DOCK Manuale utente

PNY

PNY Attache P-FD64MBATT3 Manuale utente

HP StorageWorks MSL2024 Manuale utente

OLT

OLT 6x6 Maximizer Manuale utente

Transcend

Transcend JetFlash 160 Manuale utente

LaCie

LaCie RUGGED MINI Manuale utente

Thunderbolt

Thunderbolt 600 Manuale utente

Panasonic

Panasonic LB-DH8 series Manuale

Intel

Intel RAID High Availability Manuale utente

LaCie

LaCie 12big Thunderbolt 3 Manuale utente

Spectra Logic

Spectra Logic T-Series Spectra T50e Manuale utente

Panasonic

Panasonic LKM-F931-1 Manuale utente

Tabernus

Tabernus Enterprise Erase E2400 Manuale utente

Rocstor

Rocstor COMMANDER 3F series Manuale utente

HP P9000 Manuale utente

Western Digital

Western Digital Ultrastar Data60 Manuale utente
