Vue de dessus (Fig. II) :
1 Micro électrodynamique
2 Voyant " sous-tension "
3 Touches de navigation dans les menus
4 Afficheur LCD 4 lignes de 20 caractères
5 Voyants visualisation des défauts du système (général, commu-
nication RS485, cellule micro)
6 Touches programmables+ voyants "fonctionnement et occupation"
7 Clavier numérique (touches programmables) + voyants" fonc-
tionnement et occupation "
8 Touches sécurisées de déclenchement des messages préenre-
gistrés
9 Haut-parleur de confort
Vue arrière (Fig. III) :
10 Connecteur RJ45 pour connexion bus audio/commande vers
centrale CS 2500
11 Connecteur coaxial d’alimentation secourue
12 Connecteur RJ45 pour utilisation future
13 Voyant de transmission numérique en cours
14 Voyant de réception numérique en cours
2GX 2500
III - PRESENTATION III - PRESENTATION
II - CARACTERISTIQUES TECHNIQUES
• Bus signal audio
Entrée et sortie ................................................................ par transformateurs
Niveau nominal E. et S.............................................................................. 0 dBu
Préampli. micro .................................................................. avec compresseur
Distorsion .................................................................................................. < 0,3%
Rapport signal/bruit.............................................................................. 60 dBm
Bande passante........................................................................ 80 Hz à 18 kHz
Ampli. haut-parleur.............................................................................. 700 mW
Réglage des volumes ...................................................................... par clavier
• Transmission et commandes
Liaison avec la centrale CS2500 .............................................. Bus RS485
• Interface Homme/Machine
Afficheur LCD ...................................................................... 4 x 20 caractères
Voyants :
32 voyants verts d’occupation
32 voyants rouges d’état de fonctionnement
3 voyants de défauts du systéme
1 voyant sous tension
Clavier :
2 touches capotées
4 touches de navigation
12 touches PAD et programmables
16 touches programmables
• Alimentation
Fournie par la centrale CS2500 (secourue)
Tension .................................................................................................... 24V DC
Consommation .................................................................................... 200 mA
• Brochage des prises RJ45
N° broche Emergency Outputs Control / Audio
1In message evacuation Audio Out
2Out message evacuation Audio Out
3In message alert Audio In
4Out message alert Audio In
5N.C. Tx- RS422
6N.C. Tx+ RS422
7N.C. Rx+ RS422 / Rx RS485
8N.C. Rx- RS422 / Tx RS485
• Coffret
Matière/Coloris .............................................................. Tôle/Gris "Bouyer"

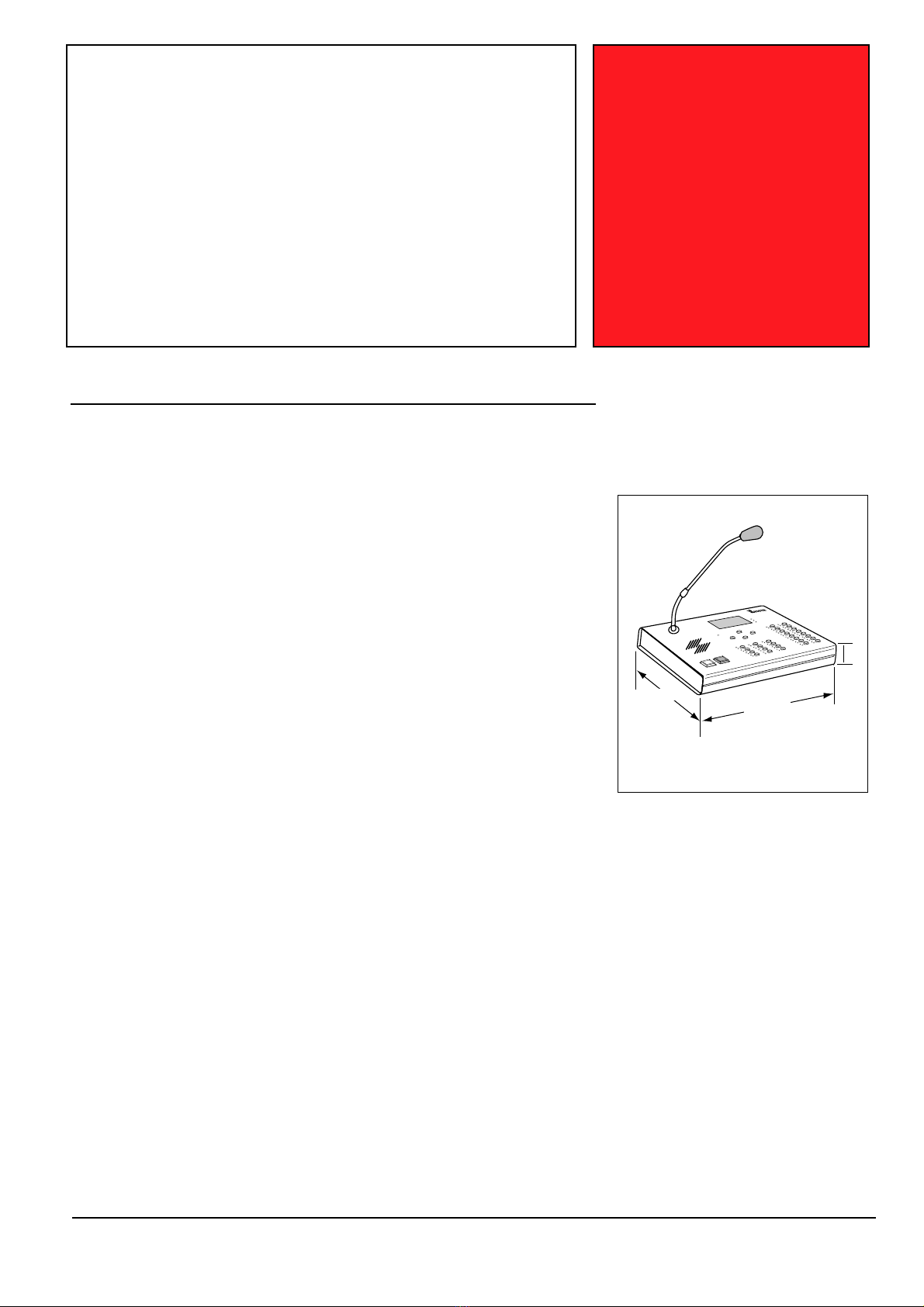

Dimensions (Fig. I) (modèle de base) .................. 260 x 180 x 40 mm
Poids (modèle de base) ........................................................................ 1.3 kg
II - TECHNICAL SPECIFICATIONS
• Audio signal bus
Input and output
..................................................................
by transformers
Nominal I and O level ................................................................................ 0 dBu
Micro preamp ........................................................................ with compressor
Distortion .................................................................................................... < 0,3%
Signal/noise ratio .................................................................................. 60 dBm
Bandwidth................................................................................ 80 Hz to 18 kHz
Loudspeaker amp................................................................................ 700 mW
Volume adjustment ...................................................................... by keyboard
• Transmission and controls
Link with the CS2500 central unit .......................................... RS 485 bus
• Man-machine interface
LCD display .......................................................................... 4 x 20 characters
Indicators :
32
green for “activity” status indicators
32
red to “operating” status indicators
3
system fault indicators
1
power indicator
Keyboard :
2
protected keys
4
navigation keys
12
programmable PAD keys
16
programmable keys
• Power supply
Provided by the CS2500 central unit (standby)
Voltage...................................................................................................... 24V DC
Consumption ........................................................................................ 200 mA
• Connector details of RJ45 sockets
Pin N° Emergency Outputs Control / Audio
1In message evacuation Audio Out
2Out message evacuation Audio Out
3In message alert Audio In
4Out message alert Audio In
5N.C. Tx- RS422
6N.C. Tx+ RS422
7N.C. Rx+ RS422 / Rx RS485
8N.C. Rx- RS422 / Tx RS485
• Cabinet
Material/Colour ............................................................................ Metal/Grey
Dimensions (Fig. I) (basic model) .......................... 260 x 180 x 40 mm
Weight (basic model) ............................................................................ 1.3 kg
View from above (Fig. II) :
1 Electrodynamic microphone
2
On indicator light
3
Menu navigation keys
4
LCD display, 4 lines of 20 characters
5
System fault indicators (general, RS485 communication,
microphone cell)
6
Parameter keys + “operation and activity” indicators
7
Digital keyboard (parameter keys) + “operation and activity”
indicators
8
Secured keys for activating pre-recorded messages
9
High quality loudspeaker
Rear panel (Fig. III) :
10
RJ 45 connector for audio/control bus connection to the
CS2500
central unit
11
Coaxial standby power supply connector
12
RJ 45 connector for future connection
13
Indicator for current digital transmission
14
Indicator for current digital reception
