Brelec FL7700 Manuale utente
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
I
Brelec BVBA
Tel +32 (0)498 69 82 27
Groenstraat 32
E-mail: info@brelec.eu
3650 Dilsen-Stokkem - België
Website: www.brelec.eu
HANDLEIDING VOOR
TREINVERLICHTING FL7700
This document may only be copied, distributed and utilised or its contents communicated to others with prior written permission
of Brelec BVBA. Offenders will be held liable for payment of damages. All rights reserved, in particular the right to carry out
patent, utility model or ornamental design registration.
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
II
INHOUDSTAFEL
1. INLEIDING..............................................................................................................................1
1.1 Eenvoudige versie met originele lenzen...........................................................................1
1.2 Uitgebreide versie met nieuwe lenzen .............................................................................1
2. OVERZICHT ...........................................................................................................................2
2.1 Inhoud FL7700.................................................................................................................2
2.2 Treinonderdelen...............................................................................................................2
2.3 Benodigde gereedschappen ............................................................................................2
3. OPENEN EN DEMONTEREN VAN DE LOCOMOTIEF ..........................................................3
4. MONTEREN VAN HET FRONTLICHT....................................................................................5
4.1Eenvoudige versie met originele lenzen...........................................................................5
4.2 Uitgebreide versie met nieuwe lenzen .............................................................................6
5. AANSLUITEN VAN DE NIEUWE VERLICHTING....................................................................8
6. MONTEREN VAN HET 3DE LICHT ........................................................................................9
7. MONTEREN VAN DE LOCOMOTIEF ...................................................................................10
8. GARANTIE............................................................................................................................12
HISTORIEK
Versie
Datum
Beschrijving
A
04/05/2015
Eerste versie
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
1

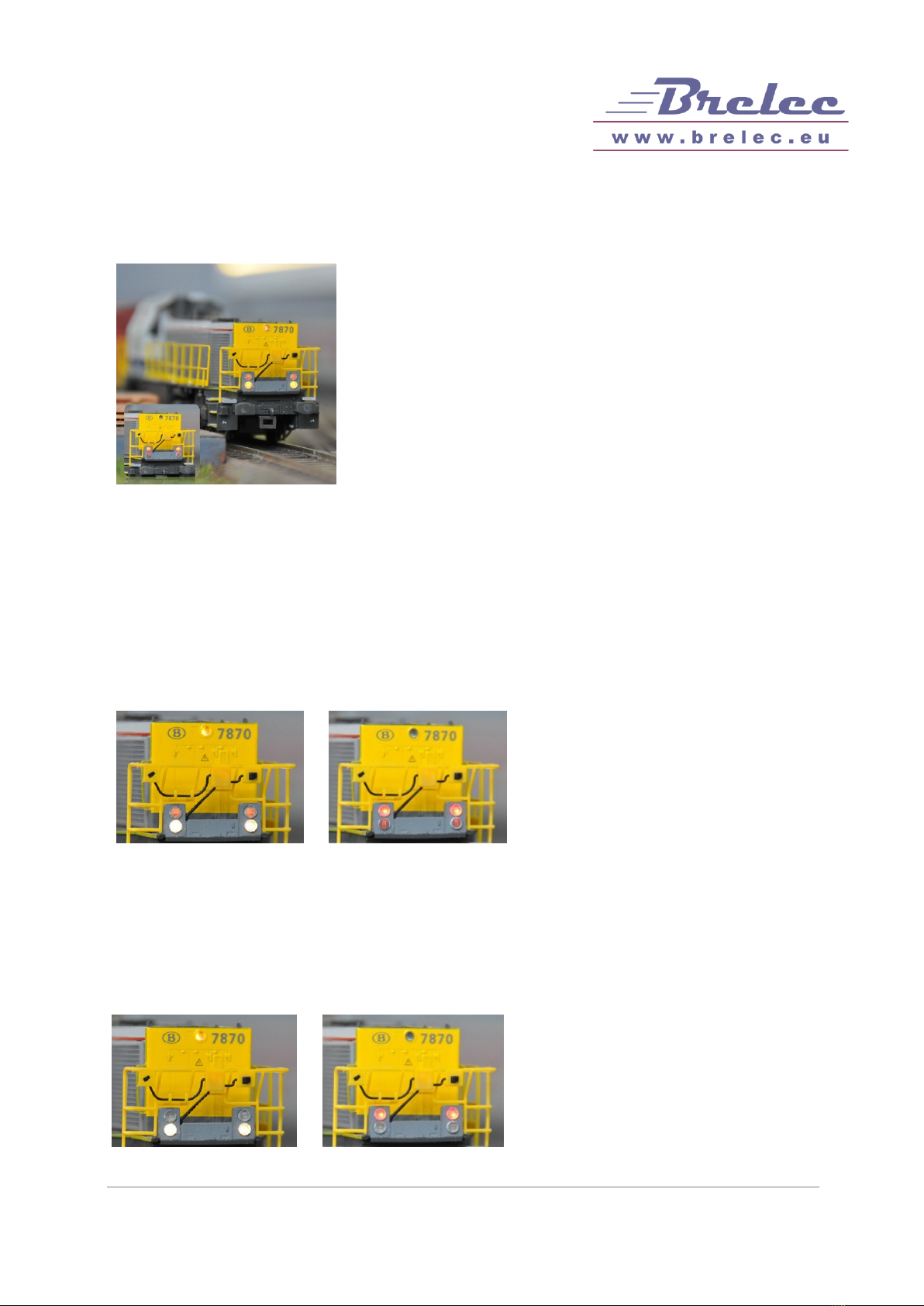

1. INLEIDING
In 1999 werd de eerste locomotief Type 77 geleverd in
Antwerpen. In 2001 bestelde de NMBS er nogmaals 80, wat
het totaal op 170 locomotieven bracht. Daarmee werd het
Type 77 doorgenummerd naar 78.
De Type 77/78 van Mehano wordt origineel geleverd met
gele en rode LEDs.
Met de FL7700 is het mogelijk een realistische en
gescheiden kleurweergave te verkrijgen met witte en rode
LEDs in elke Type 77/78 van Mehano.
Hierbij zijn er twee mogelijkheden, namelijk de eenvoudige
versie met de originele lenzen van Mehano en de uitgebreide versie met de nieuwe lenzen
van Brelec.
1.1 EENVOUDIGE VERSIE MET ORIGINELE LENZEN
Bij deze eenvoudige versie gebruikt men de originele lenzen van Mehano. Bij de vervanging
van de gele en rode LEDs door witte en rode LEDs, blijft er hierdoor een vermenging tussen
de twee kleuren LEDs. Dit komt doordat de originele lens uit één stuk bestaat én het licht van
de LEDs in alle richtingen schijnt. Dit geeft een minder mooi resultaat dan de uitgebreide
versie.
1.2 UITGEBREIDE VERSIE MET NIEUWE LENZEN
Bij deze uitgebreide versie gebruikt men de bijgeleverde nieuwe lenzen en de lichtscheiding.
Hierdoor is er geen vermenging tussen het rode en het witte licht en verkrijgt men een
realistische kleurweergave van het witte en het rode licht afzonderlijk. Dit geeft een mooier
resultaat dan de eenvoudige versie, maar vereist meer werk bv. het uitboren van de originele
lenzen.
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
2

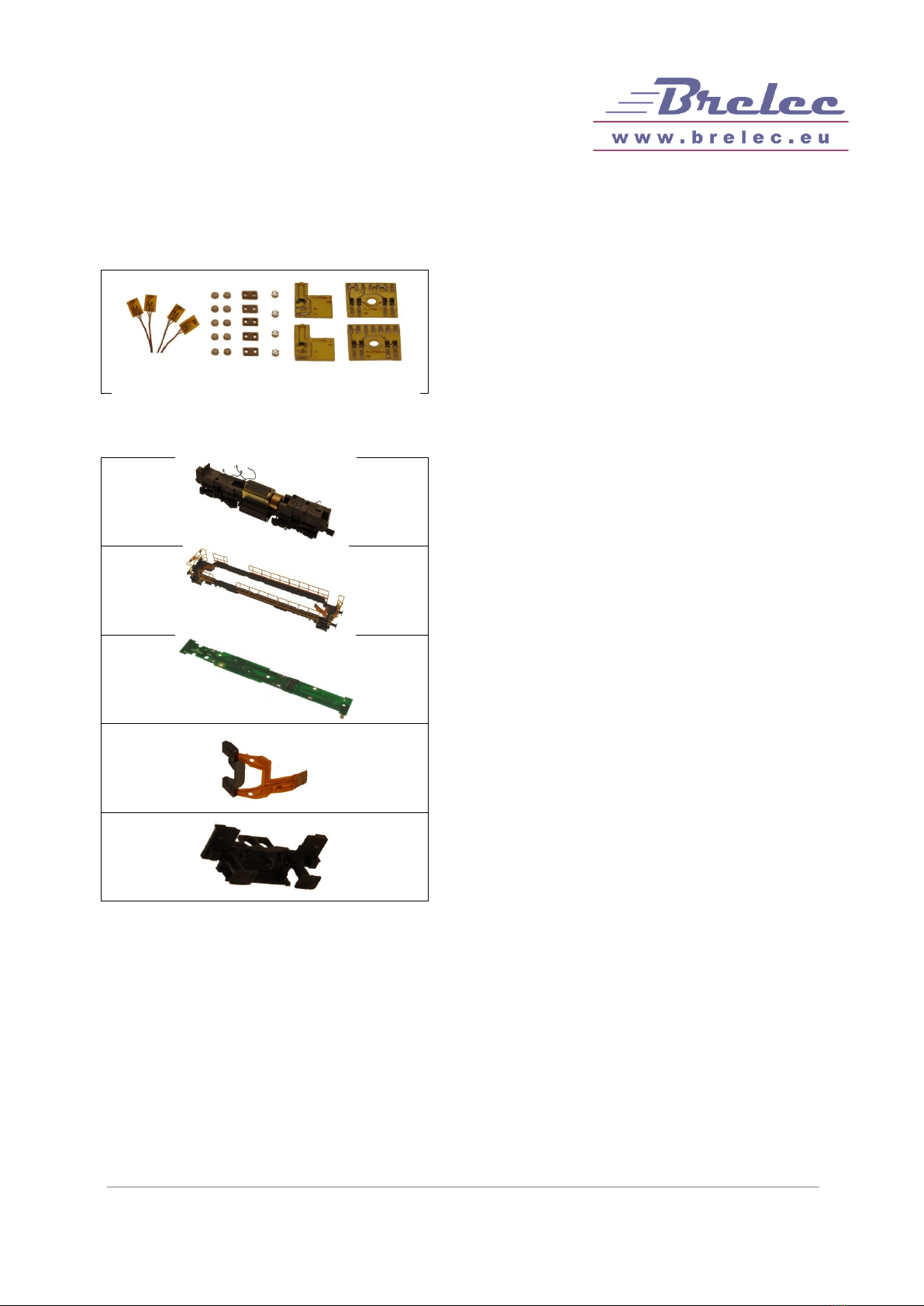

2. OVERZICHT
2.1 INHOUD FL7700
1. PCB met LEDs en bedrading, frontlicht
2. Lens, frontlicht
3. Lichtscheiding
4. Lens, 3de licht
5. PCB met LED voor het 3de licht
6. PCB met weerstanden
2.2 TREINONDERDELEN
Chasis
Relinghouder
Printplaat
Flexibele LED-strip met lamphouder
Bufferhouder
2.3 BENODIGDE GEREEDSCHAPPEN
Schroevendraaier plat en kruis
Pincet
Soldeerbout en soldeertin
Spitsbektang
Boor van 2mm
12 3 4 5 6
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
3

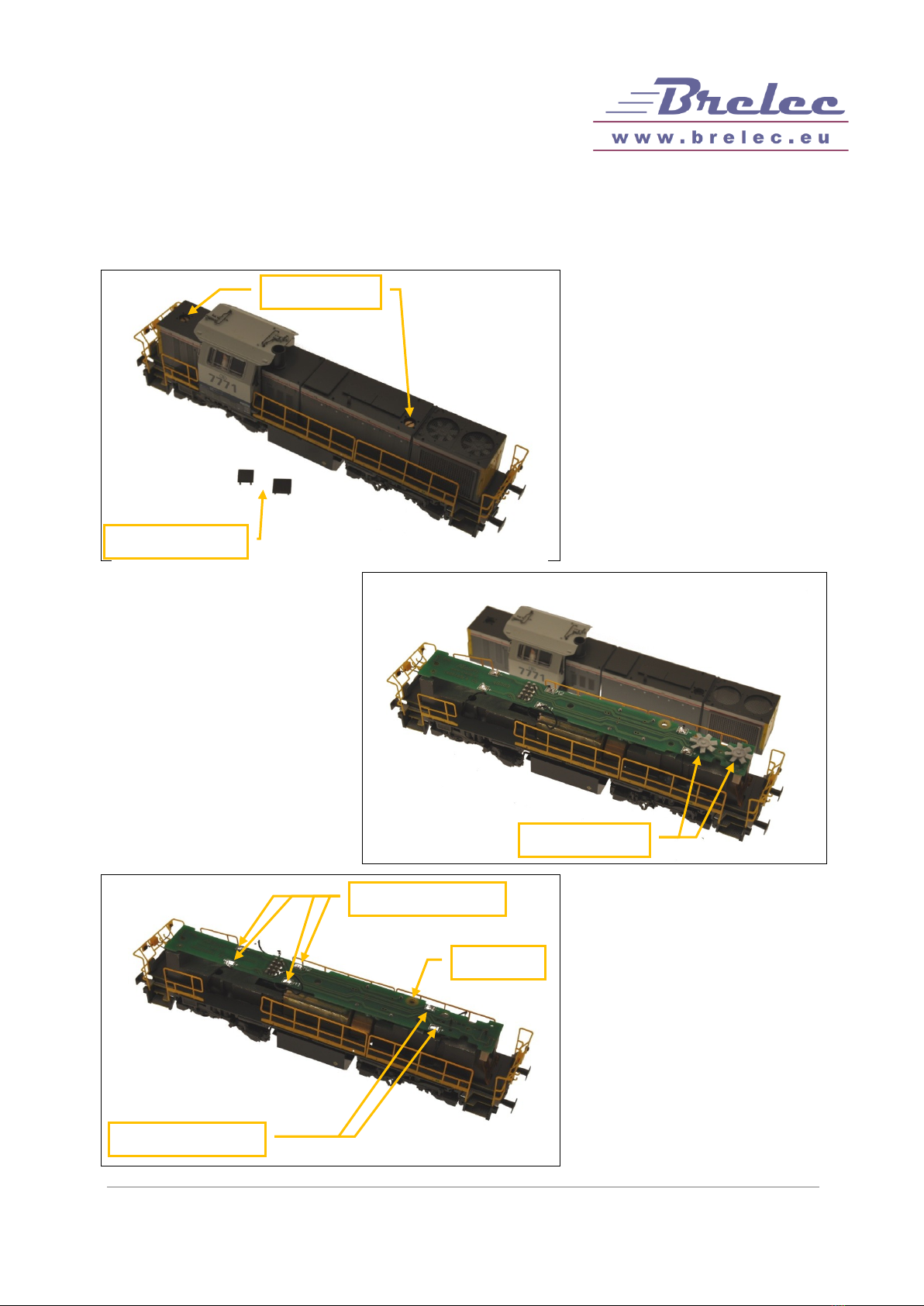

3. OPENEN EN DEMONTEREN VAN DE LOCOMOTIEF
Verwijder de afdekkappen aan
de bovenkant van de trein.
Hierdoor worden de schroeven
om de trein te openen zichtbaar.
Draai de schroeven los zodat je
de bovenkap voorzichtig van
het chasis kan afnemen.
Let op bij het vastnemen van de
locomotief, de relingen heel
fragiel!
Neem de ventilatoren eraf en
leg ze op een veilige plaats om
ze later te hermonteren.
Soldeer de zes draden op de
aansluitpunten tussen het chasis
en de printplaat los.
Draai de schroef los waarmee
de printplaat vast staat op het
chasis.
Ventilatoren
1
3
Afdekkappen
SchroevenSchroeven
2
Ventilatoren
Aansluitpunten
Aansluitpunten
Schroef
Aansluitpunten
AansluitpuntenAansluitpuntenAansluitpunten
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
4

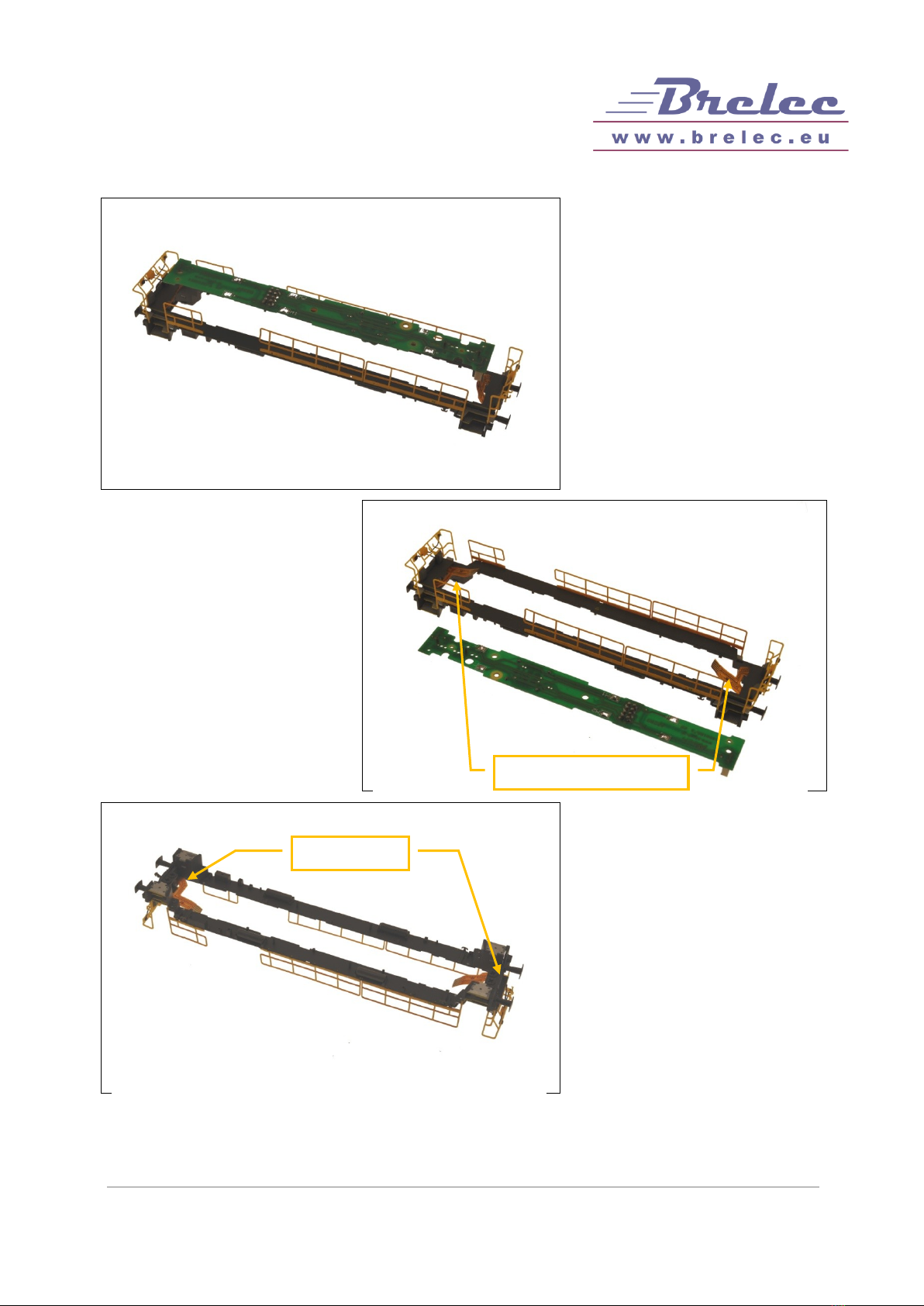

Neem de relinghouder samen
met de printplaat van het chasis
af.
Maak met een spitsbektang de
printplaat voorzichtig los van de
flexibele LED-strips.
Draai de vier schroeven los
waarmee de bufferhouder op de
relinghouder gemonteerd is.
Leg deze onderdelen op een
veilige plaats om ze later te
hermonteren.
De lamphouders en de flexibele
LED-strips zijn nu ook vrij
gekomen.
4
5
6
Flexibele LED-strips
Flexibele LED-strips
SchroevenSchroeven
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
5

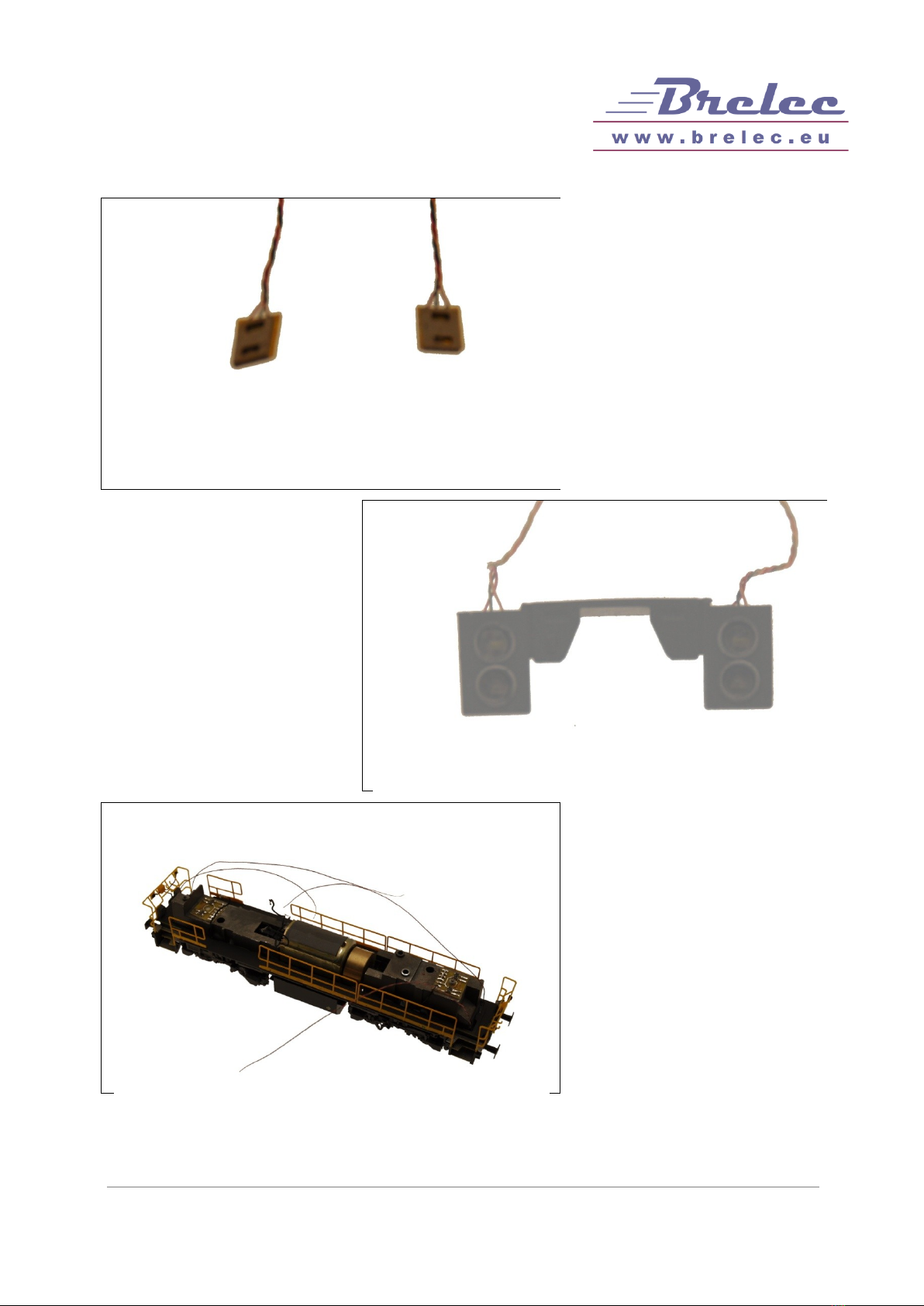

4. MONTEREN VAN HET FRONTLICHT
4.1 EENVOUDIGE VERSIE MET ORIGINELE LENZEN
Verwijder de flexibele LED-strip
uit de lamphouder.
Plaats de bijgeleverde PCB met
LEDs en bedrading van het
frontlicht in de lamphouder.
Plaats de lamphouders op de
relinghouder.
Plaats de bufferhouder terug op
de relinghouder en draai de vier
schroeven terug vast die in
puntje 6 los zijn gemaakt.
Plaats de relinghouder met de
lamphouders en bufferhouders
voorzichtig terug op het chasis.
7a
8a
Lamphouder
9a
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
6

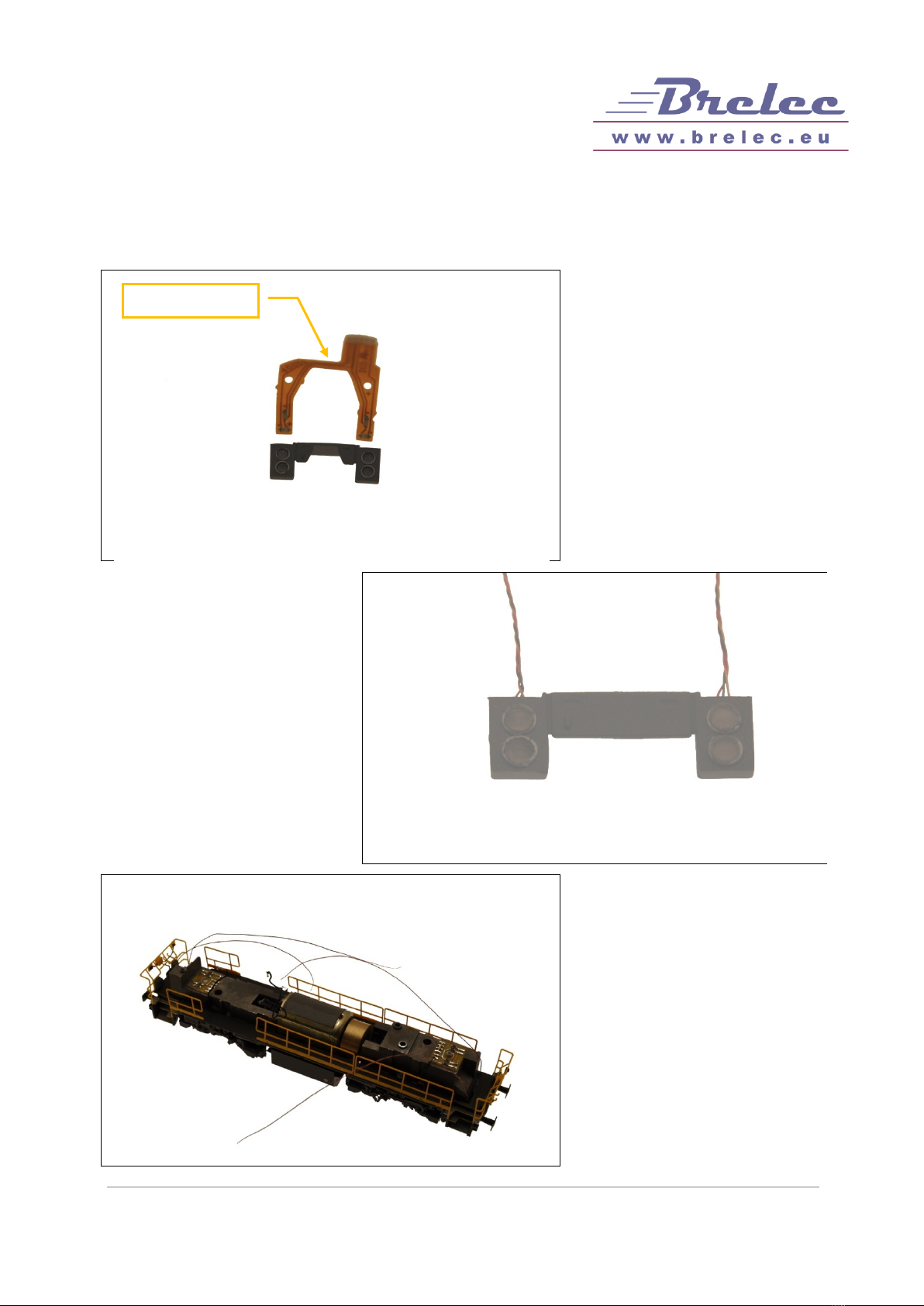

4.2 UITGEBREIDE VERSIE MET NIEUWE LENZEN
Verwijder de flexibele LED-strip
uit de lamphouder.
Verwijder de originele lenzen
door de topjes voorzichtig uit te
boren, zonder de achterkant te
beschadigen.
Plaats de bijgeleverde lenzen
voor de frontlichten in de
lamphouder met behulp van een
pincet.
7b
8b
9b
Lamphouder
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
7
Plak de bijgeleverde
lichtscheiding achteraan op de
PCB met LEDs en bedrading
van het frontlicht.
Plaats dit geheel in de
lamphouder.
Plaats de lamphouders op de
relinghouder.
Plaats de bufferhouder terug op
de relinghouder en draai de vier
schroeven terug vast die in
puntje 6 los zijn gemaakt.
Plaats de relinghouder met de
lamphouders en bufferhouders
voorzichtig terug op het chasis.
10b
11b
12b
TREINVERLICHTING
TYPE 77 NMBS/SNCB VAN MEHANO
FL7700-HANDLEIDING
Versie A
8

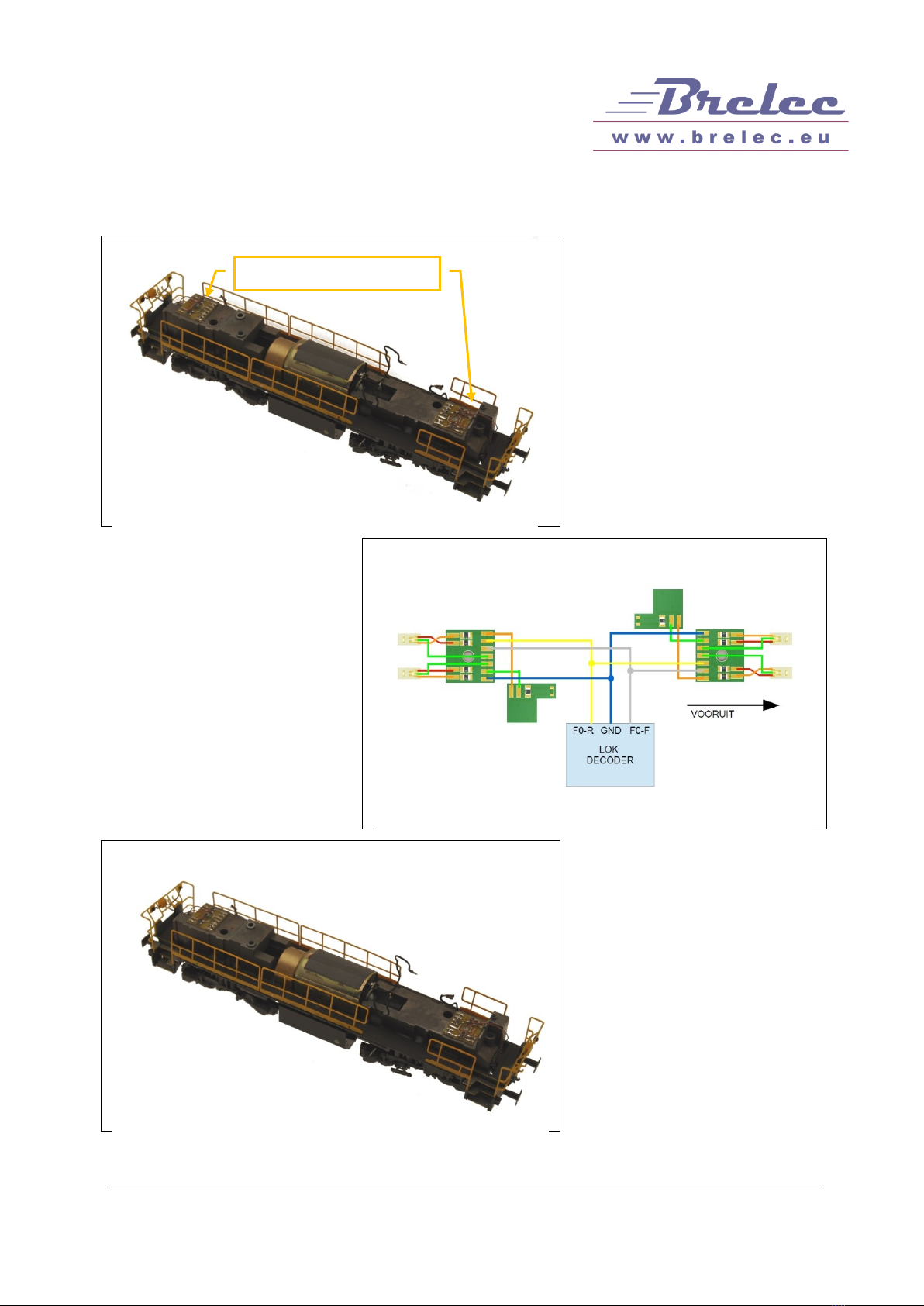

5. AANSLUITEN VAN DE NIEUWE VERLICHTING
Kleef de twee PCBs met
weerstanden met een
dubbelzijdige plakband op het
chasis.
Sluit de lakdraden die van
lamphouders komen aan op de
twee PCBs met weerstanden.
Doe dit volgens nevenstaand
schema.
Het resultaat is te zien op
nevenstaande foto.
13
14
15
PCBs met weerstandenPCB met weerstanden
