ABedienungsanleitung

Multifunktions-LED-Solarstrahler

mit doppelseitigem Solarpanel

Bitte lesen und befolgen Sie alle Bedienungsanweisungen. Bewahren Sie diese

Bedienungsanleitung für den späteren Gebrauch gut auf.

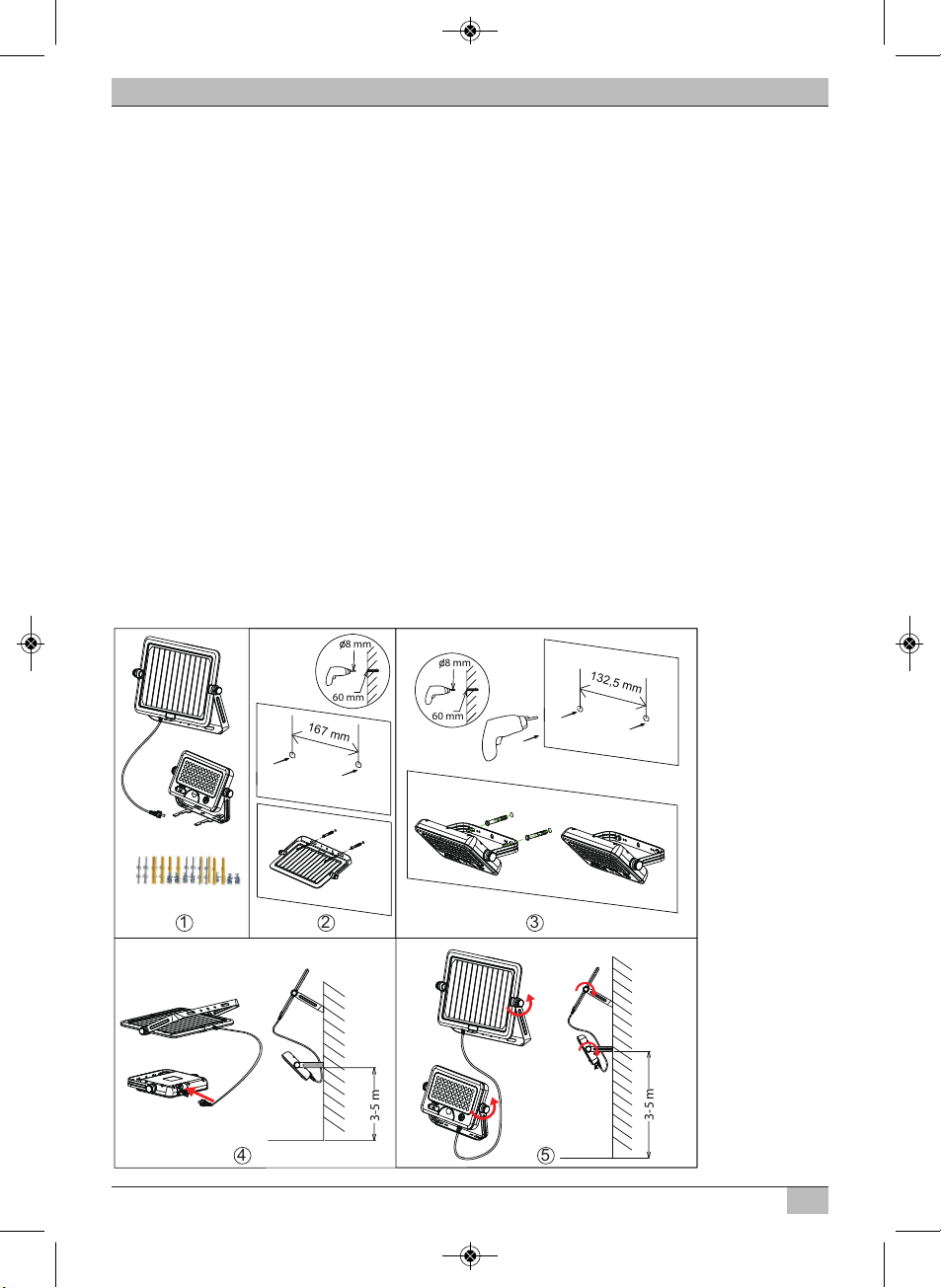

MONTAGE A: WANDBEFESTIGUNG

①Überprüfen und bereiten Sie Lampe, Zubehör und Werkzeuge gut vor.

②Bohren Sie 2 Löcher von Ø 8mm mit einer Tiefe von 60 mm und einem Lochabstand von

167 mm, befestigen Sie dann das Solarpanel an der Wand.

③Bohren Sie 2 Löcher von Ø 8mm mit einer Tiefe von 60 mm und einem Lochabstand von

132,5 mm, befestigen Sie dann den Strahler an der Wand.

④Önen Sie die Silikonabdeckung an der Unterseite des Strahlers, schließen Sie das Kabel des

Solarpanels an den Strahler an und schrauben Sie es fest.

⑤Bringen Sie das Solarpanel und den Strahler entsprechend dem Breitengrad und der

Lichteinfallsrichtung in die richtige Position und schalten Sie dann den Strahler ein.

1 2 3

132,5mm

167mm

60 mm

8 mm

60 mm

8 mm

3-5 m

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 2

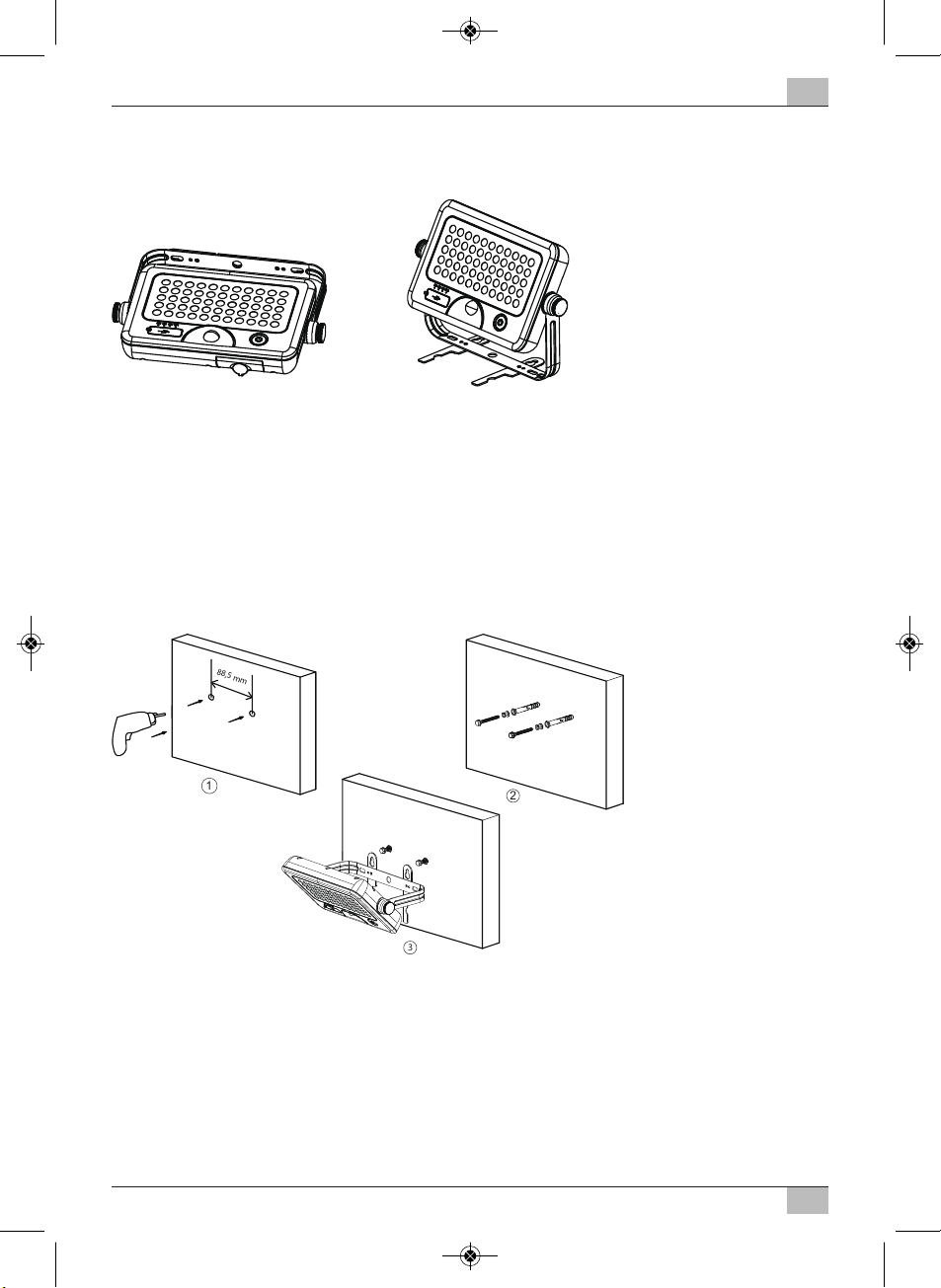

MONTAGE B: AUFSTELLEN AUF EINER FLACHEN OBERFLÄCHE

Klappen Sie die Stativhalterung auf und stellen Sie sie auf eine ache Oberäche.

MONTAGE C: AN DIE WAND HÄNGEN

①Bohren Sie 2 Löcher von Ø 8mm und einem Lochabstand von 88,5 mm in die Wand.

②Befestigen Sie die Dübel und Schrauben in den Löchern mit einem Freiraum (nicht vollständig

einschrauben).

③Klappen Sie die Stativhalterung aus, richten Sie die Aufhängelöcher an den Schrauben aus und

hängen Sie den Strahler an die Wand.

* Die empfohlene Höhe zum Aufhängen beträgt unter 2 Meter.

88,5 mm

Bedienungsanleitung

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 3

HINWEISE UND WARNUNGEN

1. Dies ist eine Leuchte mit Solarfunktion. Bitte befestigen Sie sie an einem Ort, an dem sie

ausreichend Sonnenlicht erhält.

2. Bitte beachten Sie, dass die Leuchtdauer abhängig von der Dauer des Sonnenscheins und den

Wetterbedingungen ist.

3. Der intelligente integrierte Schaltkreis verfügt über einen Überlade-, Entlade- und Überspan-

nungsschutz.

4. Die Leuchte verfügt über einen eingebauten und austauschbaren Akku. Sollten Sie einen neuen

Akku benötigen, kontaktieren Sie bitte Ihren Einzelhändler.

5. Wenn der Akku herausgenommen und wieder eingesetzt oder durch einen neuen ersetzt wird,

muss das Solarpanel zunächst Sonnenlicht oder einem starken Licht ausgesetzt werden, um

die Leuchte zu aktivieren.

6. Die Leuchte sollte ausschließlich von qualizierten Fachleuten auseinandergebaut werden.

7. Bitte entsorgen Sie den Akku nicht im Hausmüll, da Explosionsgefahr besteht.

FUNKTIONEN

Je nach Verbindung des Strahlergehäuses mit dem Solarpanel erkennt der Strahler automatisch

den Dauerlichtmodus, den Sensormodus oder die Power Bank-Funktion.

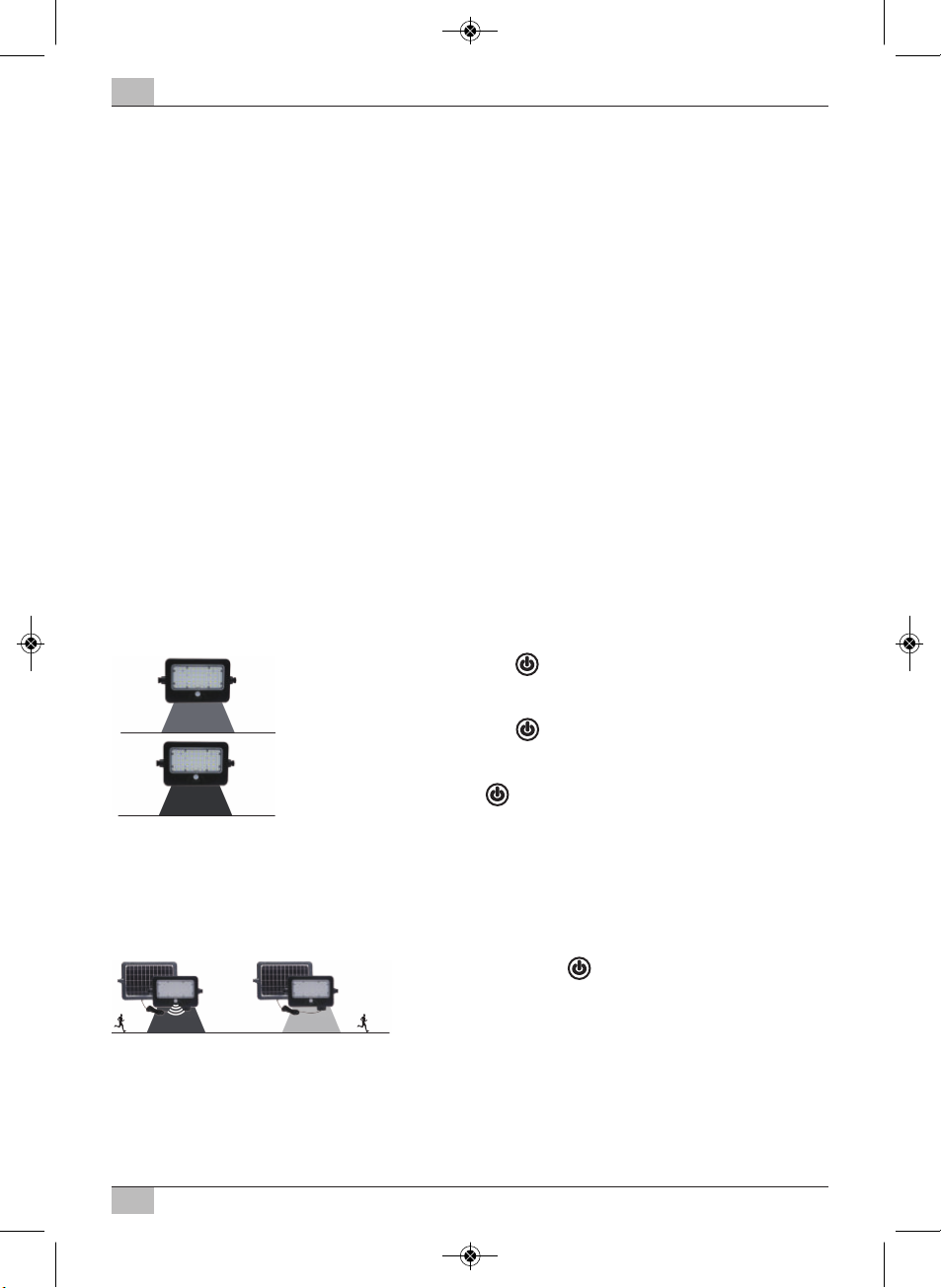

Modus A: Dauerlichtmodus (Strahler NICHT mit dem Solarpanel verbunden)

In diesem Betriebsmodus funktionieren der Bewegungsmelder und die Fotozelle nicht.

Modus A1: Drücken Sie einmal, schaltet der Strahler ein

mit 30% dauerhafter Helligkeit.

Modus A2: Drücken Sie erneut, schaltet der Strahler ein

mit 100% dauerhafter Helligkeit.

Modus A3: Drücken Sie zum dritten Mal, schaltet der Strahler ab.

Modus B: Sensormodus (Strahler mit dem Solarpanel verbunden)

In diesem Betriebsmodus wird der Strahler nachts automatisch eingeschaltet und tagsüber

ausgeschaltet.

Modus B1: Drücken Sie einmal, schaltet sich der Strahler

bei erkannter Bewegung innerhalb eines Bereichs von 6 Me-

tern automatisch mit 100% Helligkeit (1100 lm) ein. Nach

20 Sekunden ohne erkannte Bewegung wird die Leuchte

auf 5 % ihrer Helligkeit gedimmt.

ABedienungsanleitung

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 4

Modus B2: Drücken Sie erneut, schaltet sich der Strahler automatisch ein und leuchtet 5 Stun-

den lang mit 100% Helligkeit (1100 lm). Nach 5 Stunden oder wenn die Akkukapazität unter 30%

sinkt, wechselt er in Modus B1.

Modus B3 Drücken Sie zum dritten Mal, schaltet der Strahler ab.

Zusätzliche Powerbank Funktion

USB-Ausgang: 5,0 V/1,0 A

DC-Mikroeingang: 5,0 V/1,0 A

Akkustand-Anzeige: 25%, 50%, 75%, 100%.

AN/AUS/MODUS

TECHNISCHE ANGABEN

Produktname Multifunktions-LED-Solarstrahler

mit doppelseitigem Solarpanel

Leistung / Lumen 10 W/1100 lm

LED-Typ SMD2835 x 55 Stk.

Lithium-Ionen-Akku 3,7 V / 7.200 mAh, austauschbar

Solarpanel

6,5 Wp + 4,5 Wp doppelseitig, monokristallines Silizium

Größe des Solarpanels 344,7 x 241,1 x 24,7 mm

Größe des Strahlergehäuses 231,9 x 166,3 x 35,5 mm

Bewegungserkennung – Winkel / Bereich 120°/< 6 Meter (PIR Sensor)

Beleuchtungswinkel 90°

Ladedauer 8 Stunden bis zur vollständigen Auadung (Solar/USB)

Leuchtdauer 6 - 30 Stunden, abhängig vom Betriebsmodus

IP-Schutzklasse IP 65

Kabellänge 3 Meter

Material ABS + PC + Aluminium, Anti-UV

USB-Ausgang 5,0 V/1,0 A

DC-Mikroeingang 5,0 V/1,0 A

Arbeitstemperatur -20 °C ~ 50 °C

Garantie 24 Monate (Akku 12 Monate)

Lieferumfang Color Box (1 x Solarstrahler, 1 x Bedienungsanleitung,

4 x Dübel + Schrauben)

Bedienungsanleitung

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 5

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen!

Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2012/19/EU über

Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und

einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des

ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien und Akkus!

Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle ent-

halten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien

bei einer kommunalen Sammelstelle ab.

EIGENSCHAFTEN

Aufladbar über Solar & USB KEINE Stromkosten

AUTO Automatisches Ein-/Ausschalten Bewegungsmelder

4 Betriebs-Modi IP65 (wasserdicht)

Austauschbarer Akku PowerBank

ABedienungsanleitung

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 6

1 2 3

132,5mm

167mm

60 mm

8 mm

60 mm

8 mm

3-5 m

DUser Manual

Multifunctional Solar LED Flood Light

with Double Side Solar Panel

Please read and follow all instructions to operate.

Save this manual for future reference.

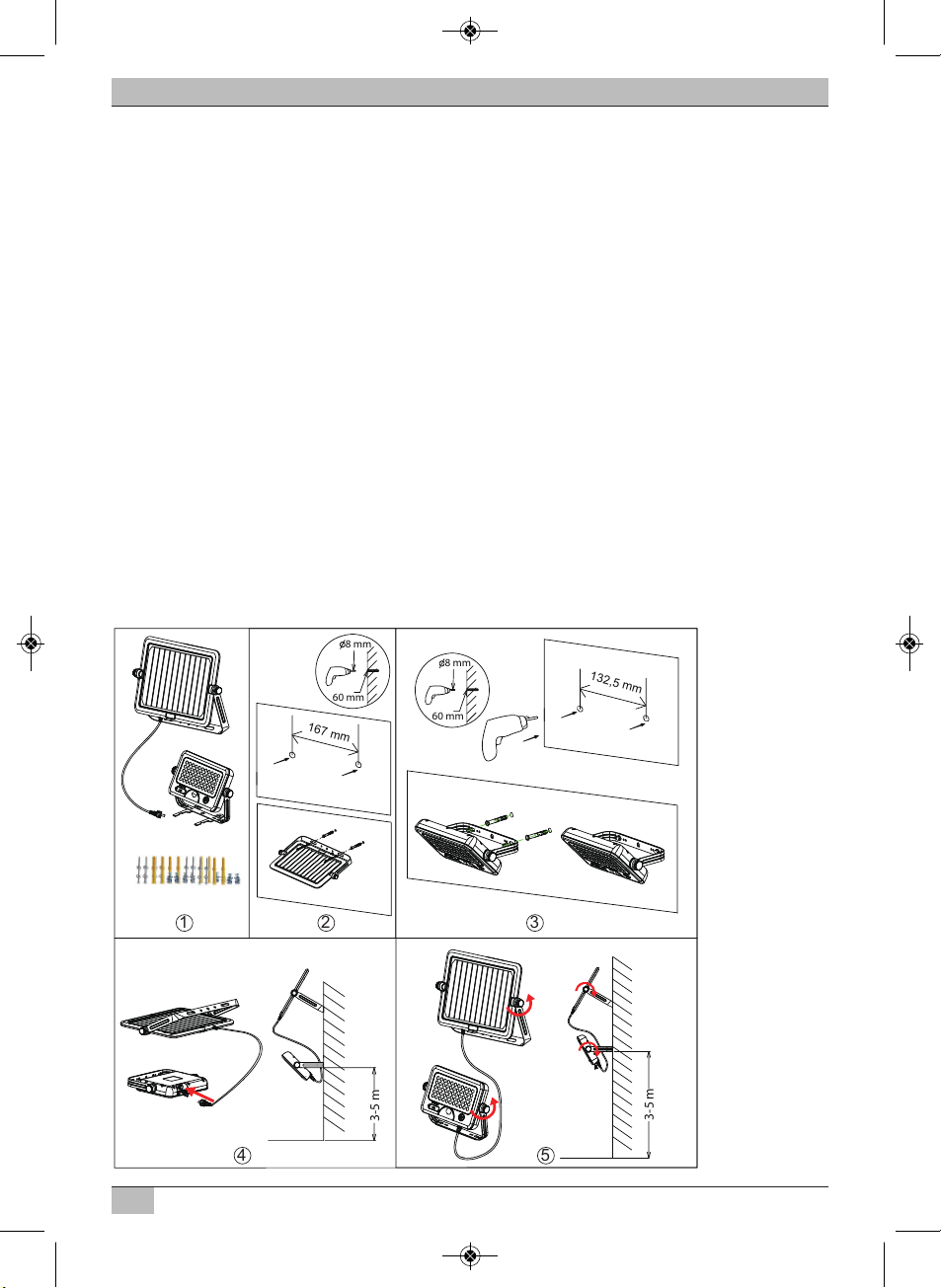

INSTALLATION A: WALL MOUNTED

①Check and prepare lamp, accessories and tools well.

②Drill 2 holes of φ8mm with a depth of 60mm and a hole spacing of 167mm, then x solar panel

on the wall.

③Drill 2 holes of φ8mm with a depth of 60mm and a hole spacing of 132.5mm, then x lamp on

the wall.

④Open the silicon cover at the bottom of lamp, connect the wire of solar panel to the lamp and

screw it tightly.

⑤Adjust the solar panel and lamp to the right position according local latitude and lighting

direction, then turn on the lamp.

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 7

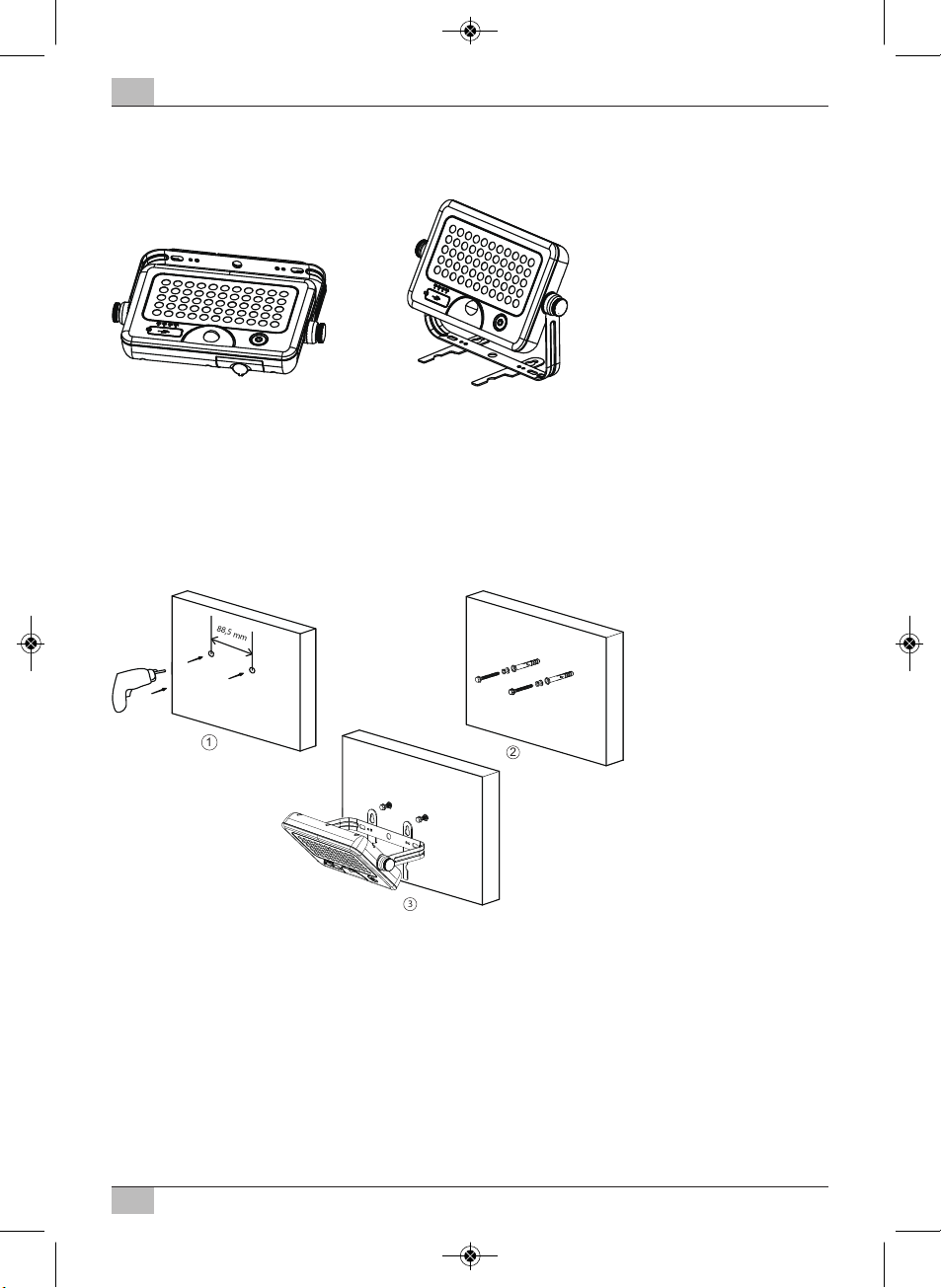

INSTALLATION B: PUT ON FLAT SURFACE DIRECTLY

Push aside the stand bracket and put it on a at surface.

INSTALLATION C: HANG ON THE WALL

①Please drill 2 holes of Φ8mm on the wall with a spacing of 88.5mm.

②Fix the expansion plugs and screws into the holes with a spare space(do not lock to the bottom).

③Push aside the stand bracket, align the hanging holes to the screws and hang the lamp on the

wall.

* The recommended hanging height is less than 2Mtrs.

NOTICE & WARNING

1. This is a solar powered lamp, please install it in a location where can get enough sunshine.

2. Please note the lighting time depends on sunshine duration & weather.

3. Built-in intelligent IC is with over-charge,over-discharge and over-voltage protection.

4. The lamp is equipped with an internal battery pack, which is replaceable. If any need, please

contact seller for correct new battery pack.

5. If the battery is taken out and put back in or replaced with new ones, please toward the solar

panel to sunshine or a strong light to activate the lamp.

6. Non-professionals please de not disassemble the lamp.

7. Please do not dispose the battery with household garbage to avoid explosion.

88,5 mm

DUser Manual

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 8

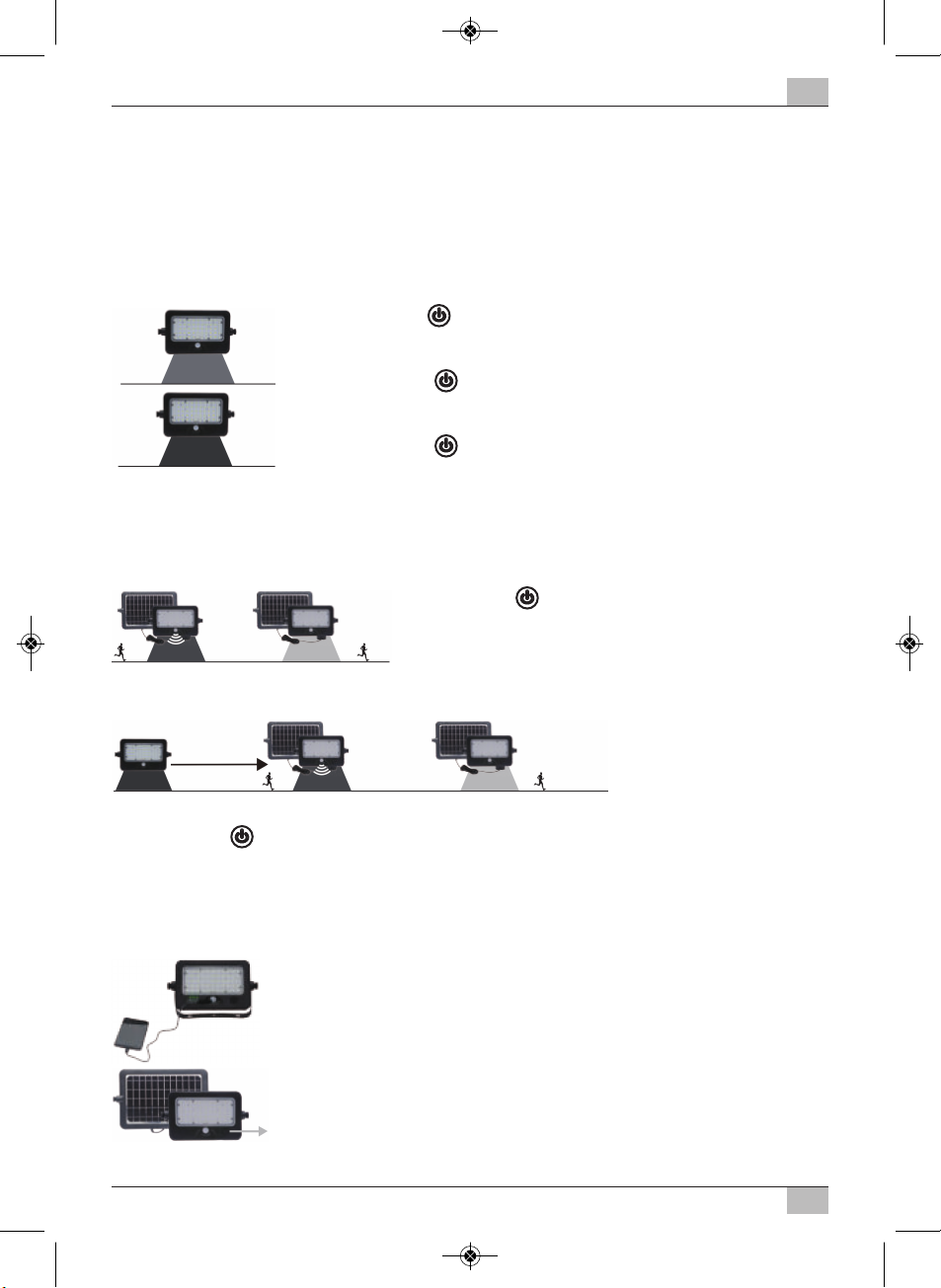

WORK MODES

According to the connection of the lamp body with solar panel, the lamp will automatically

recognize the Constant Lighting Mode, Sensor Mode or Power Bank function.

Mode A: Constant Lighting Mode (Lamp NOT connected with solar panel)

Under this work mode, the PIR sensor & Photocell control will not work.

Mode A1: Press 1st time, it turns on to

30% constant brightness.

Mode A2: Presss 2nd time, it turns on to

100% constant brightness.

Mode A3: Presss 3rd time, it turns o.

Mode B: Sensor Mode (Lamp connected with solar panel)

Under this work mode, the lamp will automatically light on at night, and light o at day time.

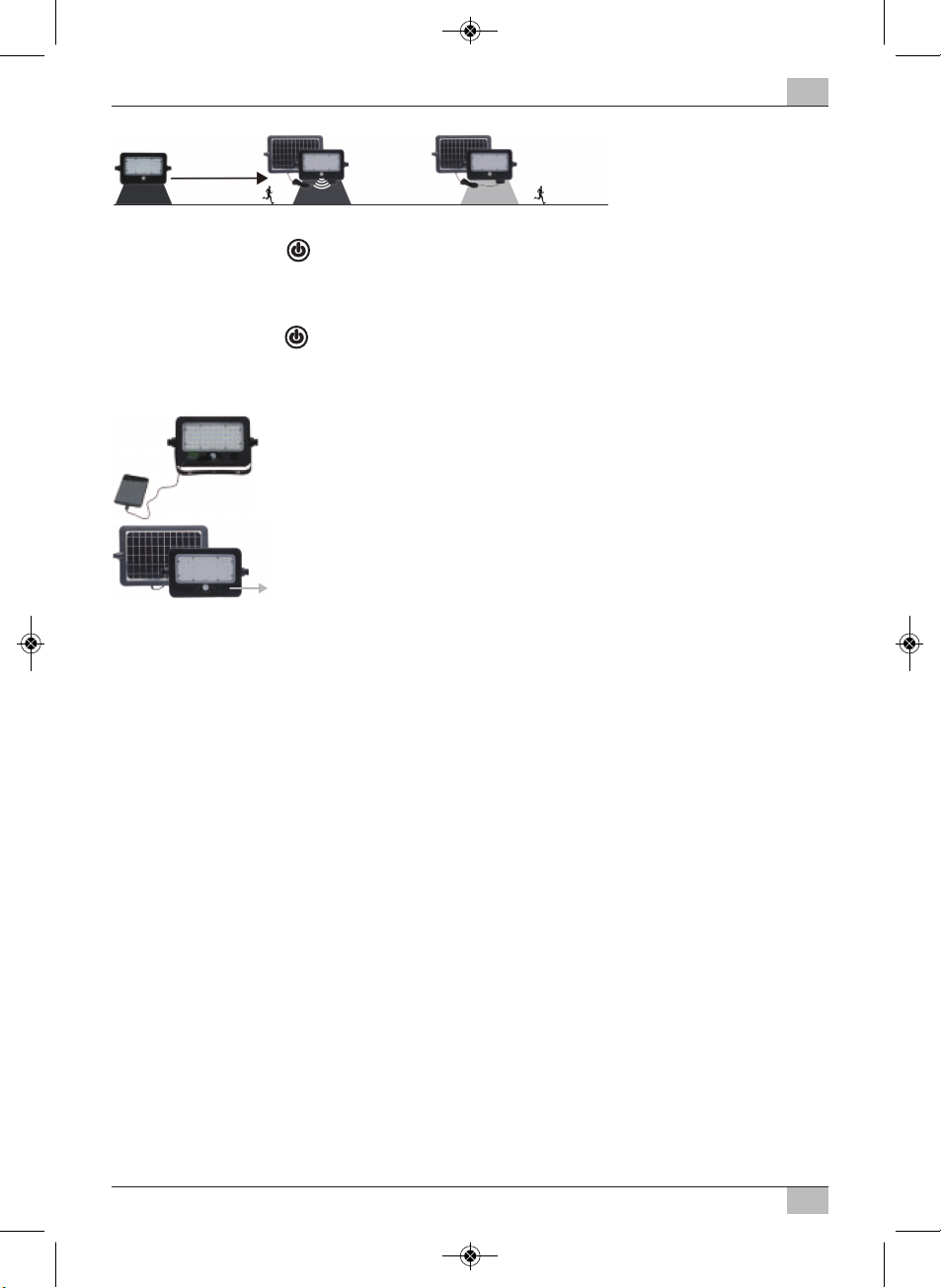

Mode B1: Press 1st time, automatically turns on

to 100% brightness (1100lm) when motion

is detected in range ≦6m and then turns to

5% brightness in 20 seconds of no motion.

Mode B2: Press 2nd time, automatically turns on & remain 100% brightness (1100lm)

for 5hrs. After 5hrs or when battery capacity is less than 30%, it turns to Mode B1.

Mode B3: Press 3rd time, it turns o.

Additional powerbank function

USB Output: 5.0V/1.0A

DC-Micro Input: 5.0V/1.0A

Indicator of Battery Capacity: 25%, 50%, 75%, 100%.

ON/OFF/Mode

User Manual

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 9

FEATURES

Solar & USB Chargeable ZERO Electricity Cost

AUTO Light on/off Automatically PIR Sensor

4 Working Modes IP65 Waterproof

Battery Replaceable Power Bank

TECHNISCHE ANGABEN

Product Name Multifunctional Solar LED Flood Light

with Double Side Solar Panel

Power/Lumen 10W/1100LM

LED Type SMD2835*55PCS

Lithium Battery Pack 3.7V/7200mAh, replaceable

Solar Panel 6.5Wp+4.5Wp double side, Mono-Crystalline Silicon

Solar Panel Size 344.7*241.1*24.7mm

Lamp Body Size 231.9*166.3*35.5mm

Detection Angle/Area 120°/<6Mtrs (PIR Sensor)

Beam Angle 90°

Charging Time 8hrs to fully charged (by solar/USB）

Working Time 6-30 hrs, depends on selected work mode

IP Class IP65

Wire Length 3Meters

Material ABS+PC+Aluminum, Anti-UV

USB Output 5.0V/1.0A

DC-Micro Input 5.0V/1.0A

Working Temperature -20 °C~50 °C

Warranty 24 Months (Battery 12 Months)

Packing Color Box Package

(1*Solar Light,1*User Manual, 4*Expansion Screws)

DUser Manual

064520 BA_TwinsPad.qxp 22.12.20 12:18 Seite 10

Indice

Lingue:

Altri manuali brennenstuhl Proiettore

brennenstuhl

brennenstuhl MULTI 3000 MA Manuale utente

brennenstuhl

brennenstuhl ML 130 IP54 Manuale utente

brennenstuhl

brennenstuhl RUFUS 1500 MA Manuale utente

brennenstuhl

brennenstuhl L801 IP 55 Manuale

brennenstuhl

brennenstuhl BF 3000 M Manuale utente

brennenstuhl

brennenstuhl MULTI 360 12050 MH Manuale utente

brennenstuhl

brennenstuhl MULTI 360 12053 MH Manuale utente

brennenstuhl

brennenstuhl OL 1650 Manuale utente

brennenstuhl

brennenstuhl JAR0 1060 Manuale utente

brennenstuhl

brennenstuhl JARO Manuale utente

brennenstuhl

brennenstuhl TORAN 3050 MB Manuale utente

brennenstuhl

brennenstuhl BLUMO 2000 A Manuale utente

brennenstuhl

brennenstuhl MULTI 4000 MA Manuale utente

brennenstuhl

brennenstuhl ProfessionalLINE R 23050 Manuale utente

brennenstuhl

brennenstuhl DARGO SERIES Manuale utente

brennenstuhl

brennenstuhl DINORA 5050 Manuale utente

brennenstuhl

brennenstuhl professional TU 23050 M Manuale utente

brennenstuhl

brennenstuhl Professional X 4000 MA Manuale utente

brennenstuhl

brennenstuhl MULTI ADM 10050 MH Manuale utente

brennenstuhl

brennenstuhl BLUMO 3000 A Manuale utente

brennenstuhl

brennenstuhl JARO 2050 T Manuale utente

brennenstuhl

brennenstuhl BLUMO 3000 A Manuale utente

brennenstuhl

brennenstuhl MULTI 6050 MA Manuale utente

brennenstuhl

brennenstuhl BLUMO 2000 A Manuale utente

Manuali Proiettore popolari di altre marche

VIZULO

VIZULO Micro Martin Guida utente

EuroLite

EuroLite LED IP FL-100 SMD Manuale utente

Cooper Wheelock

Cooper Wheelock XB12 Manuale utente

Allen + Roth

Allen + Roth 17624-000 Manuale utente

ADJ

ADJ 4 STAGE PAK Manuale utente

Cooper Lighting

Cooper Lighting EGL91SW233 Manuale utente

Max

Max 37496 Manuale utente

BEGA

BEGA 85 143 Manuale utente

Beamz

Beamz 151.226 Manuale utente

EuroLite

EuroLite LED IP FL-8 Manuale utente

Ledj

Ledj PERFORMER 36 RGB Manuale utente

Perel

Perel ELS3 Manuale utente

Perel

Perel ELS3WD Manuale utente

LumX

LumX LM 36130 Manuale utente

Xtricity

Xtricity 4-80053 Manuale utente

Stahl

Stahl 6521/4 Series Manuale utente

Ecosense

Ecosense EcoSpec Manuale utente

Ayrton

Ayrton minipanel FX Manuale utente

brennenstuhl 1171720 Manuale utente

Manuali Proiettore popolari di altre marche
