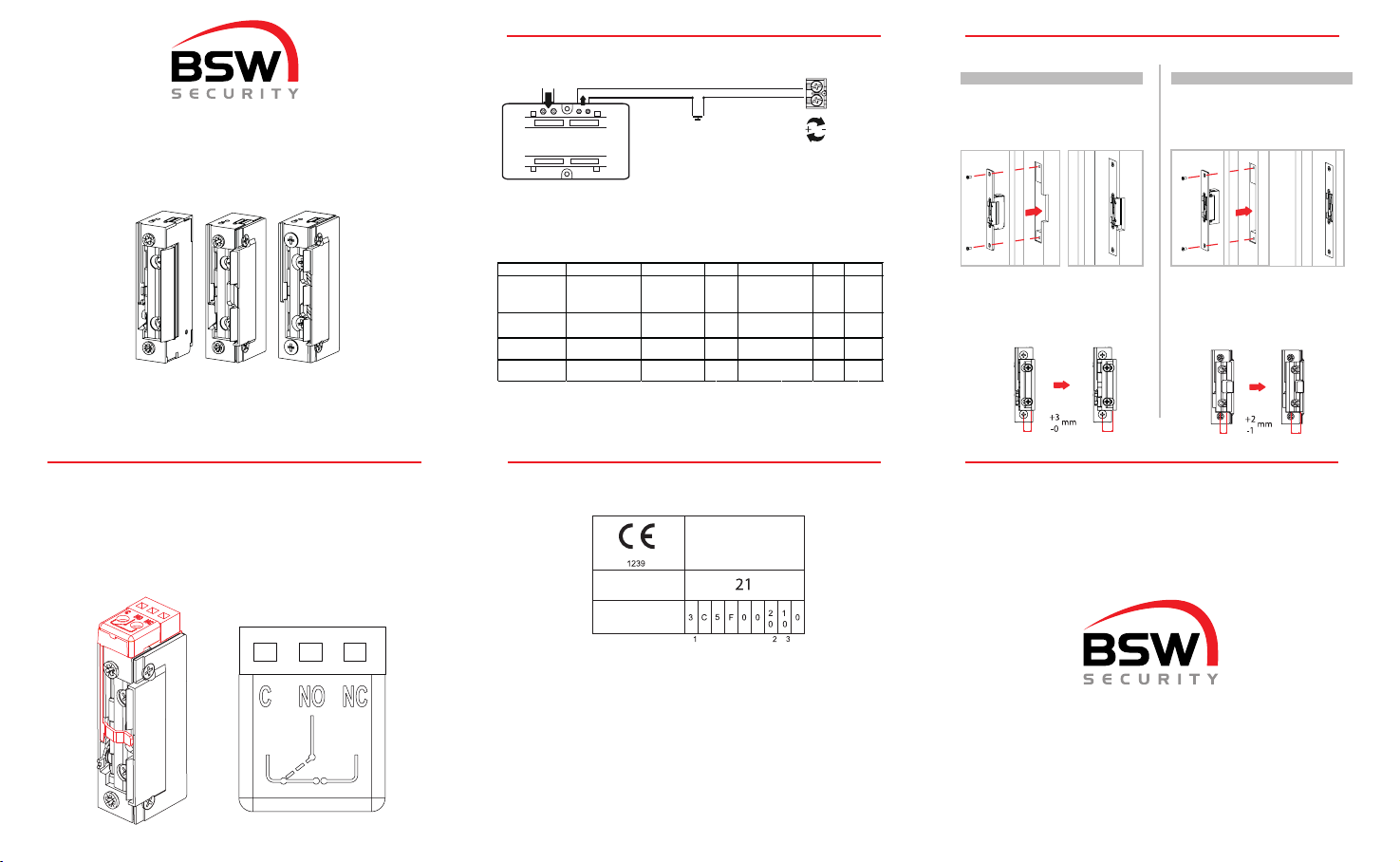

2- EINBAU DES TÜRÖFFNERS1- ELEKTRISCHER ANSCHLUSS
Der Türöffner muss an eine Stromversorgung angeschlossen werden.
Die Notwendige Spannungsversorgung muss nach den Anforderungen
des Türöffners gewählt werden:
ohne Fallenführung:
1-Die Stromversorgung am
Türöffner anschliessen
2-Den Türöffner im Schliessblech
montieren, danach das Schliessblech
in der Zarge oder im Rahmen befestigen.
*Für F3000--K oder F3000--L benötigt
die Zarge oder der Rahmen einen
Ausschnitt, damit die Tür beim Öffnen
nicht blockiert.
3- Die Falle kann mit der Fallenvers-
tellung eingestellt werden
mit Fallenführung TOP
1-Die Stromversorgung am Türöffner
anschliessen.
2-Den Türöffner im Schliessblech
montieren, danach das Schliessblech
in der Zarge oder im Rahmen befestigen.
*Für F3000-TK oder F3000-TL benötigt
die Zarge oder der Rahmen wegen der
Fallenführung keinen Ausschnitt, damit
die Tür beim Öffnen nicht blockiert.
3-Die Falle kann mit der Fallenverstellung
eingestellt werden.
3- F3001 ANSCHLUSS
Der Mikroschalter als Türkontakt detektiert den Türstatus. Je nach Signal
(offen oder zu), muss entsprechend angeschlossen werden, COM mit NC
oder NO.
Schliesserkontakt (NO)
Kontakt nicht betätigt: Signal OFF
Kontakt betätig: Signal ON
Öffnerkontakt (NC)
Kontakt nicht betätigt: Signal ON
Kontakt betätig: Signal OFF
5- UNTERHALT
Um die korrekte Funktion der Türöffner zu garantieren müssen folgende
Punkte eingehalten werden:
-Den Türöffner visuell und funktional kontrollieren
-Nicht über den Türöffner malen
-Den Türöffner richtig betreiben
-Der Türöffner muss trocken bleiben
4- NORMIERUNG
CE Norm nach EN 14846:2008 .
Feuerschutznachweis (085495-001) nach EN13501-2:2004.
Getestet in einflügliger Metalltür.
EN 14846:2008
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
www.bsw.swiss
+41 840 279 279
F3
INSTALLATIONSANLEITUNG
1 In Kombination mit einem Schloss Kategorie 3
2 Wert 2: mit BSW SECURITY AG Schliessblech mit Riegelkontakt
Wert 0: ohne Schliessblech oder mit Schliessblech ohne Riegelkontakt
3 Wert1: mit Mikroschalter für Türkontakt
Wert 0: ohne Mikroschalter für Türkontakt
* BSW SECURITY AG empfiehlt Edelstahlschliessbleche mit
min. 3mm Dicke und min. 2 Befestigungspunkte.
* Schliessbleche können die Feuerbeständigkeit beeinflussen
* BSW SECURITY AG kann Schliessbleche empfehlen, welche den
Feuerschutz gewährleisten. Fragen Sie nach.
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
DOP211029
230 VAC
INPUT
VAC/VDC
OUTPUT
VAC/DC
SPANNUNGSVERSORGUNG
Installation mit:
-Taster
-Zutrittskontrolle Ohne Polarität
Der Türöffner muss mit einem Schliessblech in der Zarge oder im Rahmen
befestigt werden.
K L RN S
Stromspannung
10-24V AC/DC < 1
MIN 11-13VDC
100%ED
24 V AC/DC < 1
MIN 22-26VDC
100%ED
24
VAC
6-12 V
AC/DC
8-12V
AC/DC
Ohmscher
Widerstand 43 Ω132 Ω58 Ω8 Ω17 Ω
Max. Vorlast
VAC 250 N 360 N 400 N290 N 270 N
Max. Vorlast
VDC
50 N 200 N 250 N60 N 55 N
Q
10-24V AC/DC < 1
MIN 11-13VDC
100%ED
38 Ω
250 N
50 N
2- ELECTRIC STRIKE FIXING
The electric strike must be fixed into the door frame through the
faceplate.
1- ELECTRIC STRIKE WIRING
The electric strike must be connected to power supply.
It’s necessary to choose correct power supply according to the electric
requirements of the different coils, detailed on table below.
STANDARD
1- Connect the power supply wires to
the electric strike.
2- Insert the electric strike into the
door frame and fix the face plate to
the door frame using screws.
*For F3000 with --K or --L, door
frame needs a cut-out to allow
turn and open the door.
3- In case of adjust need, use flex
system to adjust the jaw position.
TOP VERSION
1- Connect the power supply wires to
the electric strike.
2- Insert the electric strike into the
door frame and fix the face plate to
the door frame using screws.
*For F3000 with -TK or -TL, door
doesn`t need to have a cut-out.
Thanks to the cover guide.
3- In case of adjust need, use flex
3- F3001 CONNECTION
Microswitch allows to get door status indication.
Depending on the signal (open or closed), the
connection must be done using COM, NC, NO pins.
CONTACT (NO)
Lever released: signal OFF
Lever pushed: Signal ON
CONTACT (NC)
Lever released: signal ON
Lever pushed: Signal OFF
5- MAINTENANCE
To guarantee the correct function of the electric strike, follow these
simple steps indicated below:
-Visual and manual check periodically.
-Do not paint or lubricate the electric strike.
-Do not use the electric strike incorrectly.
-Do not wet the electric strike.
4- NORMATIVE
CE Normative fullfillment according to EN 14846:2008 .
Fire resistance essay (report 085495-001) according to EN
13501-2:2004. Test done in one leaf metal door.
EN 14846:2008
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
www.bsw.swiss
+41 840 279 279
F3
INSTALLATION MANUAL
1 If installed with lock with use category grade 3.
2 Value 2: With BSW SECURITY AG faceplate with hole for lockbolt.
Value 0: Without faceplate or with faceplate without hole for lockbolt.
3 Value 1: With monitoring function.
Value 0: Without monitoring function.
*BSW SECURITY AG recommends to fix the electric strike to the door frame
using faceplates in stainless steel with ≥3mm thickness and ≥2 fixing points.
Closed faceplate for TOP systems and Open faceplate for standard
systems.
*Faceplates may influence on durability and fire essays.
*BSW SECURITY AG can provide faceplates that guarantee the essays result.
Ask for available faceplates.
BSW SECURITY AG
FÖRRLIBUCKSTRASSE 66
ZÜRICH - 8005
DOP211029
230 VAC
INPUT
VAC/VDC
OUTPUT
the latch to
K L RN S
Voltage range
10-24V AC/DC < 1
MIN 11-13VDC
100%ED
24 V AC/DC < 1
MIN 22-26VDC
100%ED
24
VAC
6-12 V
AC/DC
8-12V
AC/DC
Ohm
Resistance 43 Ω132 Ω58 Ω8 Ω17 Ω
Max. Preload
VAC 250 N 360 N 400 N290 N 270 N
Max. Preload
VDC
50 N 200 N 250 N60 N 55 N
Q
10-24V AC/DC < 1
MIN 11-13VDC
100%ED
38 Ω
250 N
50 N
