Bticino Axolute Outdoor 349140 Manuale utente
PART. U2143A - 07/08-01 PC
Manuale Installatore
Installation Manual
349140
I
GB
ITALIANO 3
ENGLISH 45
3
INDICE
1 INTRODUZIONE 4
1.1 AVVERTENZE E CONSIGLI 4
1.2 CONTENUTO DELLA CONFEZIONE 4
2 DESCRIZIONE POSTO ESTERNO AXOLUTE 5
2.1 CARATTERISTICHE 5
2.2 VISTA ANTERIORE 6
2.3 TASTI DI NAVIGAZIONE 7
2.4 TASTIERA ALFANUMERICA 7
2.5 VISTA POSTERIORE 8
3 INSTALLAZIONE 9
3.1 TIPOLOGIE D’IMPIANTO 9
3.2 CONFIGURAZIONE 10
3.3 INSTALLAZIONE A PARETE 10
4 MODALITÀ DI CONFIGURAZIONE 11
4.1 CONFIGURAZIONE DA PC 11
4.2 COLLEGAMENTO AL PERSONAL COMPUTER 13
4.3 CONFIGURAZIONE DA TASTIERA 14
5 MENÙ INSTALLATORE 15
5.1 ACCESSO AL MENÙ 15
5.2 ICONE DEL MENÙ INSTALLATORE 16
6 CONFIGURAZIONE DA TASTIERA 17
6.1 IMPOSTAZIONI 17
6.2 BADGE 21
6.3 LINGUE 25
6.4 CODICI 26
6.5 ETHERNET 27
6.6 CONFIGURAZIONE SCS 28
6.7 SUONERIE 29
6.8 MESSAGGI VOCALI 30
6.9 GESTIONE APPARTAMENTI 31
6.10 SALVA ED ESCI 35
7 MODALITÀ DI CHIAMATA 36
7.1 CONFIGURAZIONE PLURIFAMILIARE A RUBRICA 36
7.2 CONFIGURAZIONE PLURIFAMILIARE A BLOCCO-PIANO-INTERNO 38
8 MESSAGGI DI ERRORE 42
9 DATI TECNICI 43
4
1 INTRODUZIONE
1.1 AVVERTENZE E CONSIGLI
Prima di procedere con l’installazione è importante leggere attentamente il presente manuale, in
quanto la garanzia decade automaticamente per negligenza, errata manovra, uso improprio, mano-
missione del circuito per opera di personale non autorizzato.
Inoltre, decade quando il guasto è dovuto a forti sovratensioni accidentali presenti sulla rete di ali-
mentazione. Pertanto se il Posto Esterno Axolute viene installato in luogo soggetto a violente scariche
atmosferiche (temporali) devono essere installate adeguate protezioni sulla linea di alimentazione,
eseguendo il collegamento di terra nel modo più rigoroso possibile e rispettando le norme di riferi-
mento del paese.
1.2 CONTENUTO DELLA CONFEZIONE
La confezione contiene:
• Posto Esterno Axolute
• Manuale Installatore
• CD-ROM contenente: - software TiAxoluteOutdoor
- manuali in formato PDF
- software TiContacts
- driver USB
PART. U2144A
)*/'*&
PART. U2143A - 07/08-01 PC
Manuale Installatore
Installation Manual
349140
U2144
A
/'*&
/
E6GI#J'&))6Bjai^aVc\jV\Z
(&&.
@kbo
)*/'*&
5
2.1 CARATTERISTICHE
L’innovativo Posto Esterno Axolute presenta caratteristiche notevoli quali la tastiera capacitiva a sfio-
ramento, il display a colori che presenta una home page interamente personalizzabile dall’installa-
tore, la telecamera a colori brandeggiabile dai posti interni (se predisposti) in caso di chiamata o
autoaccensione del PE Axolute, il lettore di transponder per l’apertura della serratura che può essere
effettuata anche tramite un codice numerico riservato ai residenti.
La chiamata può essere impostata secondo diverse modalità; con ricerca nelle rubrica dei residenti,
con numero di interno o tramite selezione di blocco-piano-interno.
È possibile inserire un’immagine che, al termine della chiamata, indichi ad esempio il percorso da
seguire all’interno di un centro residenziale per raggiungere l’interno chiamato.
Il PE Axolute può essere collegato direttamente al bus del sistema 2 fili BTicino oppure direttamente
via ethernet in impianti IP BTicino; nella seconda soluzione può sfruttare tutti i vantaggi del sistema
IP BTicino.
In questo manuale vengono descritte le programmazioni e regolazioni possibili da tastiera; è però
consigliato l’uso dei software TiContacts e TiAxoluteOutdoor forniti a corredo per la completa pro-
grammazione e personalizzazione della rubrica dei residenti e di tutte le funzioni del PE Axolute.
2 DESCRIZIONE POSTO ESTERNO AXOLUTE
6
2.2 VISTA ANTERIORE
2 DESCRIZIONE POSTO ESTERNO AXOLUTE
1
3
4
5
6
1 - Altoparlanti
2 - Telecamera a colori: Brandeggiabile da posto interno in caso di chiamata o autoaccensione
del PE Axolute
3 - Display a colori
4 - Tastiera alfanumerica capacitiva: Per la ricerca dell’interno e l’esecuzione della chiamata;
per la programmazione da parte dell’installatore
5 - Lettore transponder: Consente l’apertura della serratura tramite transponder
6 - Microfono
2
7
2 DESCRIZIONE POSTO ESTERNO AXOLUTE
2.3 TASTI DI NAVIGAZIONE
Tasti di scorrimento, permettono di scorrere l’elenco delle voci
presenti nei menù o nella rubrica dei residenti
Durante la congurazione conferma la selezione visualizzata o
i dati inseriti
Durante il normale uso attiva la chiamata verso l’interno
selezionato
2.4 TASTIERA ALFANUMERICA
Scrittura del testo
✔ Premere più volte un tasto numerico nchè non viene visualizzato il carattere desiderato; se la
lettera successiva si trova in corrispondenza dello stesso tasto di quella corrente, attendere lo
spostamento del cursore
✔ Per inserire uno spazio premere 0
✔ Per spostare il cursore usare i tasti
✔
Per cancellare una lettera posizionare il cursore su di essa con i tasti e
premere C
✔ Per passare dal minuscolo al maiuscolo tenere premuto il tasto quando viene visualizzato il
carattere desiderato, i caratteri successivi saranno in maiuscolo; per tornare al minuscolo la
procedura è identica
Permette l’accesso alla rubrica dei residenti
8
2 DESCRIZIONE POSTO ESTERNO AXOLUTE
2.5 VISTA POSTERIORE
1 - Sede dei configuratori:da non utilizzare in caso di configurazione virtuale
2 - Connettore mini-USB: per il collegamento al PC per programmazione o aggiornamento
firmware
3 - BUS: collegamento al BUS del sistema 2 fili BTicino
4 - Alimentazione supplementare
5 - Fissa-cavi
6 - Connettore Ethernet: per il collegamento con impianto IP BTicino e per programmazione e
aggiornamento firmware da PC
1
3
4
2
6
5
9
3 INSTALLAZIONE
3.1 TIPOLOGIE D’IMPIANTO
Il Posto Esterno Axolute può essere installato sia in impianti che utilizzano il BUS SCS che in impianti
basati su rete Ethernet IP.
BUS SCS
Questa tipologia utilizza per il collegamento all’impianto il BUS del sistema 2 fili BTicino.
È consigliabile prevedere un collegamento Ethernet IP per l’aggiornamento della programmazione
da remoto senza dover disinstallare il PE Axolute.
RETE ETHERNET
Questa tipologia utilizza il collegamento Ethernet IP tra il PE Axolute e l’impianto.
Il numero di posti interni o interfacce d’appartamento collegabili in questo caso arriva a 99999.
BUS 12
346000
230V a.c
BUS 12
346000
230V a.c
12PL S+ S-
346230
F441
BUS PI
IP
J
M
P
J
M
P
TP M
18V 4A
A
BUS 12
346000
230V a.c
12PL S+ S-
346230
IMPIANTO IP
J
M
P
J
M
P
TP M
18V 4A
A
Per il collegamento diretto al PC utilizzare un cavo di tipo incrociato.
10
3 INSTALLAZIONE

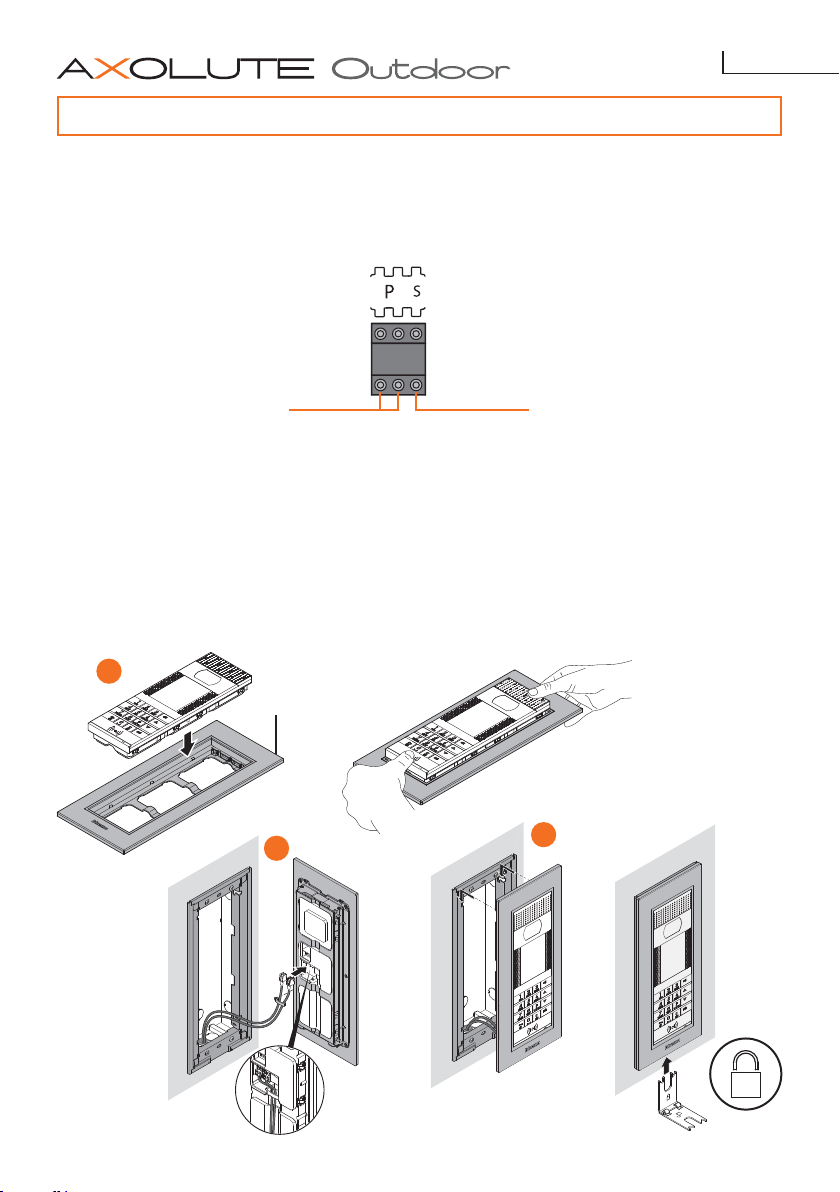

3.2 CONFIGURAZIONE
La sede dei configuratori prevede due configuratori P per l’indirizzo del PE Axolute ed un configurato-
re S per la selezione, tra le quattro previste, della melodia da inviare ai PI in caso di chiamata
3.3 INSTALLAZIONE A PARETE
1- Inserire il dispositivo nella cornice premendo sino allo scatto delle mollette di fissaggio
2- Effettuare i collegamenti e assicurare i cavi con l’apposito fissa-cavi
3- Fissare al telaio e bloccare con la chiave fornita a corredo
Indirizzo Posto Esterno Melodia
La configurazione così effettuata non può essere modificata nè tramite software nè da tastiera.
Per poter effettuare la configurazione virtuale del PE Axolute tramite software TiAxoluteOutdoor
non inserire alcun configuratore.
339213
339223
C
L
A
C
K
C
L
A
C
K
1
23
