BWT SOLIFLOW Istruzioni operative
1/8
2021/03 - Indice de révision : A - Code : 26950FILTRATION
NOTICE D’INSTALLATION ET CONSEILS D’UTILISATION
FR | PAGE 1 - EN | PAGE 5
Kit cartouche
SOLIFLOW
2/8 2021/03 - Indice de révision : A - Code : 26950 FILTRATION
1. INSTALLATION

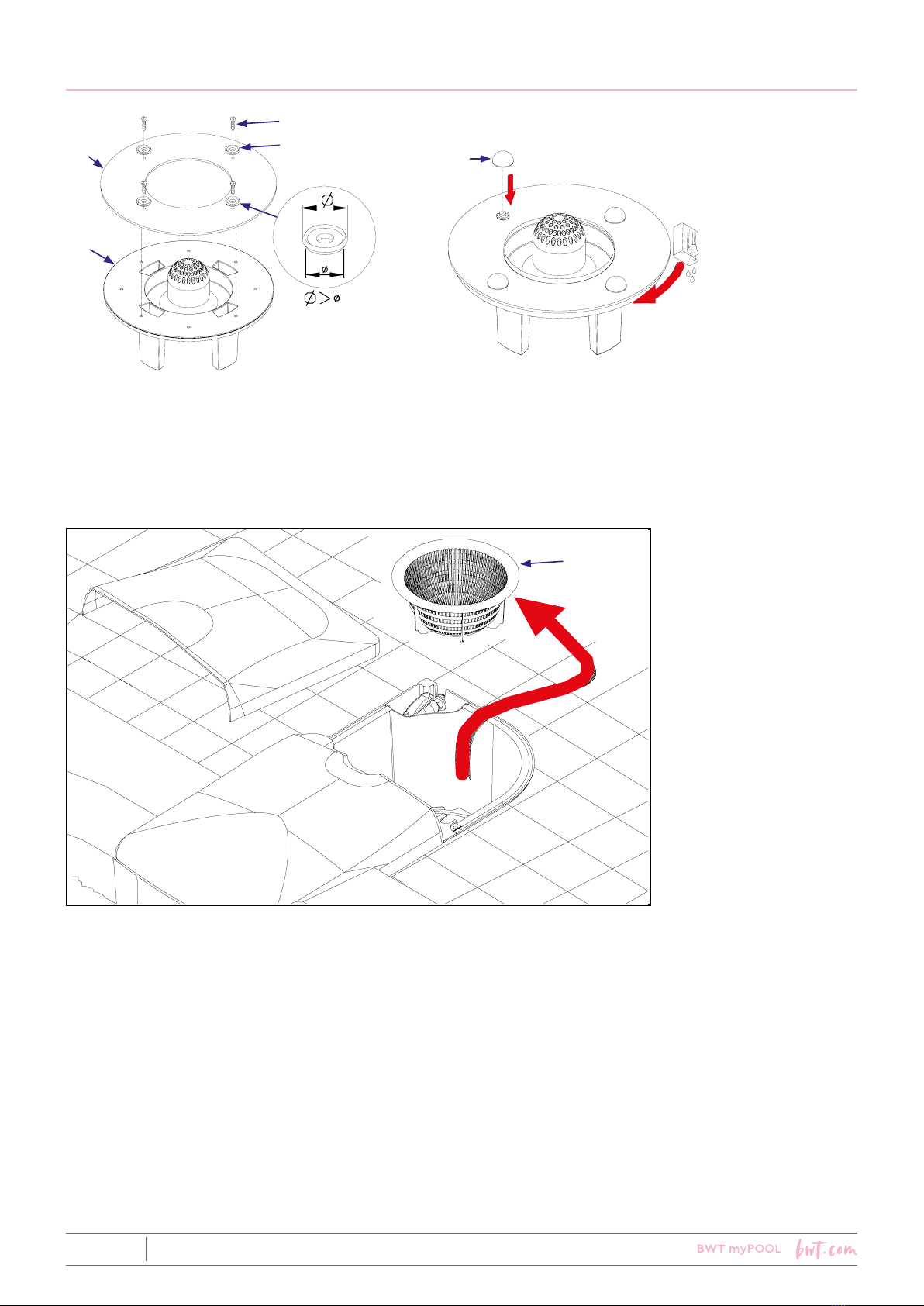

Assembler la plaque de fond (A) et son joint
(B) avec les 4 vis (C).
Veillez au sens de pose des rondelles (D).
Clipser les capuchons de nition (E).
Lubrier ensuite la périphérie du joint avec
du savon pour faciliter la descente de
l’ensemble dans la cuve de ltration.
12
Clic !
C
D
A
BE
Déposez le couvercle de ltre (F).
Si nécessaire, nettoyer le fond de la cuve avec un aspirateur eau–poussière.
Enlevez le panier de fond de cuve (G) s’il est présent.
3
F
G
3/8
2021/03 - Indice de révision : A - Code : 26950FILTRATION
45
H
J
I
M
K
K
L
Emboîtez le noyau (H) sur la plaque de fond (I) en alignant les deux poignées (J) avec deux capuchons
(K) de la plaque.
Alignez les poignées (L) avec l’axe du couvercle de pompe (M). Respectez cet alignement pour que la
plaque de fond soit bien positionnée.
Saisissez cet ensemble par les deux poignées et faites-le descendre verticalement dans le fond de la
cuve, en poussant lentement.
Glissez la cartouche (N) sur le
noyau, inscriptions vers le haut.
L’emboîter à fond.
Placez le cyclone (O),avec son
Flow lock (P). Installez le panier
préltre (Q).
6
Q
O
P
N
4/8 2021/03 - Indice de révision : A - Code : 26950 FILTRATION
2. ENTRETIEN
C
D
A
B
E
• Arrêtez la ltration.
• Retirez le cyclone (B) avec le panier de préltre (A).
• Extraire l’ensemble ltre du corps de bloc de ltration en tirant sur les deux poignées (C) .
• Retirez la cartouche (D) de son noyau (E).
• Nettoyez la cartouche au jet d’eau.
• Nettoyez le fond de la cuve avec un aspirateur eau-poussière, pour éviter que des impuretés ne viennent
boucher la turbine de la pompe, ce qui réduirait les performances de la ltration.
• Nettoyez également l’ensemble des autres pièces au jet et procédez au remontage en effectuant les
opérations en sens inverse.
5/8
2021/03 - Indice de révision : A - Code : 26950FILTRATION
INSTRUCTIONS FOR INSTALLATION AND RECOMMENDATION
FR | PAGE 1 - EN | PAGE 5
Cartridge kit
SOLIFLOW
6/8 2021/03 - Indice de révision : A - Code : 26950 FILTRATION
1. INSTALLATION
Assemble the bottom plate (A) and the seal (B)
using the 4 screws (C).
Take care to position the washers correctly (D).
Clip in the screw caps (E).
Next lubricate the periphery of the seal with
soap to ease its descent into the lter tank.
12
Clic !
C
D
A
BE
Take off the lter lid (F).
Using a water/dust vacuum, clean the bottom of the tank.
If there is a basket in the bottom of the tank, remove it.
3
F
G
7/8
2021/03 - Indice de révision : A - Code : 26950FILTRATION
45
H
J
I
M
K
K
L
Fit the cartridge core (H) onto the bottom plate (I) lining up the two grips (J) with the two caps (K) on the
plate.
Line up the grips (L) and the pump lid axle (M). These need to be aligned to ensure that the bottom plate
is correctly positioned.
Hold the assembly by the grips and lower it vertically into the tank, pushing slowly.
Slide the cartridge (N) onto the
core with the inscription facing
upwards. Push it on fully.
Put the cyclone (O) with its Flow
lock (P) in position. Install the
prelter (Q).
6
Q
O
P
N
8/8 2021/03 - Indice de révision : A - Code : 26950 FILTRATION
2. MAINTENANCE
C
D
A
B
E
• Stop ltration.
• Remove the cyclone (B) with the pre-lter basket (A).
• Take the lter assembly out of the lter block by pulling up on the grips (C) .
• Pull the cartridge (D) off the core (E).
• Clean the cartridge using a jet of water.
• Using a water/dust vacuum, clean the bottom of the lter tank to remove any particles that could block the
pump impeller and thus decrease ltration efciency.
• Clean the other parts with the water jet and reassemble by carrying out the operation in the reverse order.
