CAME FA70230CB Manuale utente

Automazioni per cancelli a battente

FA70230CB

MANUALE DI INSTALLAZIONE

FA01335M04

Italiano

English

Français

Русский

Pag. 3- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

AVVERTENZE GENERALI PER L'INSTALLATORE

Importanti istruzioni di sicurezza.

Seguire tutte le istruzioni, in quanto un'installazione non corretta può portare a lesioni gravi.

Prima di procedere, leggere anche le avvertenze generali per l'utilizzatore.

Il prodotto deve essere destinato solo all’uso per il quale è stato espressamente studiato e ogni altro uso è da considerarsi

pericoloso. • Il produttore non può essere considerato responsabile per eventuali danni causati da usi impropri, erronei

ed irragionevoli. • Il prodotto oggetto di questo manuale è definito ai sensi della Direttiva Macchine 2006/42/CE come

una quasi-macchina. • La quasi-macchina è un insieme che costituisce quasi una macchina, ma che, da solo, non

è in grado di garantire un’applicazione ben determinata. • Le quasi-macchine sono unicamente destinate ad essere

incorporate o assemblate ad altre macchine o ad altre quasi-macchine o apparecchi per costituire una macchina

disciplinata dalla Direttiva Macchine 2006/42/CE. • L’installazione finale deve essere conforme alla Direttiva Macchine

2006/42/CE e agli standard europei di riferimento vigenti. • Il produttore declina ogni responsabilità per l’impiego

di prodotti non originali; questo implica anche la decadenza della garanzia. • Tutte le operazioni indicate in questo

manuale devono essere effettuate esclusivamente da personale esperto e qualificato e nel pieno rispetto delle normative

vigenti. • La predisposizione dei cavi, la posa in opera, il collegamento e il collaudo si devono eseguire osservando

la regola dell’arte, in ottemperanza alle norme e leggi vigenti. • Tutti i componenti (e.g. quadri comando, fotocellule,

bordi sensibili, ecc.) necessari alla conformità dell’installazione finale in accordo alla Direttiva Macchine 2006/42/CE

ed agli standard tecnici armonizzati di riferimento sono identificati nel catalogo generale dei prodotti CAME oppure nel

sito internet www.came.com. • Durante tutte le fasi dell’installazione assicurarsi di operare fuori tensione. • Verificare

che il range di temperature indicato sia adatto al luogo di installazione. • Non montare l’automazione su elementi che

potrebbero piegarsi. Se necessario, aggiungere adeguati rinforzi ai punti di fissaggio. • Assicurarsi che, nel luogo previsto

per l'installazione, l'automazione non venga bagnata da getti d'acqua diretti (irrigatori, idropulitrici, ecc.). • Prevedere

nella rete di alimentazione e conformemente alle regole di installazione, un adeguato dispositivo di disconnessione

onnipolare, che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III. • Delimitare

adeguatamente l’intero sito per evitare l’accesso da parte di persone non autorizzate, in particolare minori e bambini. •

Nel caso di movimentazione manuale prevedere una persona per ogni 20 kg da sollevare; nel caso di movimentazione non

manuale utilizzare opportuni mezzi per il sollevamento in sicurezza. • Si raccomanda di utilizzare adeguate protezioni per

evitare possibili pericoli meccanici dovuti alla presenza di persone nel raggio d’azione dell'automazione. • I cavi elettrici

devono passare attraverso apposite tubazioni, canaline e passacavi al fine di garantire un'adeguata protezione contro il

danneggiamento meccanico. • I cavi elettrici non devono entrare in contatto con parti che possono riscaldarsi durante

l'uso (per esempio: motore e trasformatore). • Prima di procedere con l'installazione, verificare che la parte guidata

sia in buone condizioni meccaniche, e che si apra e si chiuda correttamente. • Il prodotto non può essere utilizzato per

automatizzare una parte guidata comprensiva di porta pedonale, a meno che l'azionamento non sia attivabile solo con la

porta pedonale in posizione di sicurezza. • Assicurarsi che sia evitato l’intrappolamento tra la parte guidata e le parti fisse

circostanti a seguito del movimento della parte guidata stessa. • Tutti i comandi fissi devono essere chiaramente visibili

dopo l'installazione, in una posizione tale che la parte guidata sia visibile in maniera diretta, tuttavia lontani dalle parti in

movimento. Nel caso di comando ad azione mantenuta, questo deve essere installato ad un'altezza minima di 1,5 m da

terra e non deve essere accessibile al pubblico. • Se non già presente, applicare un’etichetta permanente che descriva

come usare il meccanismo di sblocco manuale vicino al relativo elemento di azionamento. • Assicurarsi che l’automazione

sia stata regolata adeguatamente e che i dispositivi di sicurezza e protezione, così come lo sblocco manuale, funzionino

correttamente. • Prima della consegna all’utente, verificare la conformità dell’impianto alle norme armonizzate ed ai

requisiti essenziali nella Direttiva Macchine 2006/42/CE. • Eventuali rischi residui devono essere segnalati mediante

opportuni pittogrammi posizionati bene in vista e devono essere spiegati all’utilizzatore finale. • Posizionare bene in vista la

targa identificativa della macchina al completamento dell’installazione. • Se il cavo di alimentazione è danneggiato, deve

essere sostituito dal produttore o dal servizio di assistenza tecnica autorizzato, o comunque da personale debitamente

qualificato, per evitare ogni rischio. • Conservare questo manuale all’interno del fascicolo tecnico congiuntamente ai

manuali degli altri dispositivi utilizzati per la realizzazione dell’impianto di automazione. • Si raccomanda di consegnare

all’utente finale tutti i manuali d’uso relativi ai prodotti che compongono la macchina finale.

Pag. 4- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Punti di potenziale pericolo per le persone

Divieto di transito durante la manovra.

Pericolo di intrappolamento.

Pericolo di intrappolamento mani.

Pericolo di intrappolamento piedi.

DISMISSIONE E SMALTIMENTO

CAME S.p.A. implementa all’interno dei propri stabilimenti un Sistema di Gestione Ambientale certificato e conforme alla norma UNI EN ISO 14001 a garanzia

del rispetto e della tutela dell’ambiente. Vi chiediamo di continuare l’opera di tutela dell’ambiente, che CAME considera uno dei fondamenti di sviluppo delle proprie

strategie operative e di mercato, semplicemente osservando brevi indicazioni in materia di smaltimento:

SMALTIMENTO DELL’IMBALLO

I componenti dell’imballo (cartone, plastiche, etc.) sono assimilabili ai rifiuti solidi urbani e possono essere smaltiti senza alcuna difficoltà, semplicemente

effettuando la raccolta differenziata per il riciclaggio.

Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo d’installazione.

NON DISPERDERE NELL’AMBIENTE!

SMALTIMENTO DEL PRODOTTO

I nostri prodotti sono realizzati con materiali diversi. La maggior parte di essi (alluminio, plastica, ferro, cavi elettrici) è assimilabile ai rifiuti solidi urbani. Possono

essere riciclati attraverso la raccolta e lo smaltimento differenziato nei centri autorizzati.

Altri componenti (schede elettroniche, batterie dei trasmettitori, etc.) possono invece contenere sostanze inquinanti.

Vanno quindi rimossi e consegnati a ditte autorizzate al recupero e allo smaltimento degli stessi.

Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo di smaltimento.

NON DISPERDERE NELL’AMBIENTE!

Pag. 5- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

DATI E INFORMAZIONI SUL PRODOTTO

Legenda

Questo simbolo indica parti da leggere con attenzione.

Questo simbolo indica parti riguardanti la sicurezza.

Questo simbolo indica cosa comunicare all’utente.

Le misure, se non diversamente indicato, sono in millimetri.

Descrizione

Automazione irreversibile completa di scheda elettronica e braccio di trasmissione snodato per cancelli a battente fino a 2,3 m per anta.

Destinazione d'uso

Ideale per applicazioni residenziali o condominiali, su pilastri di medie e grandi dimensioni

Ogni installazione e uso difformi da quanto indicato nel seguente manuale sono da considerarsi vietate.

Descrizione delle parti

Motoriduttore

Coperchio

Scheda elettronica

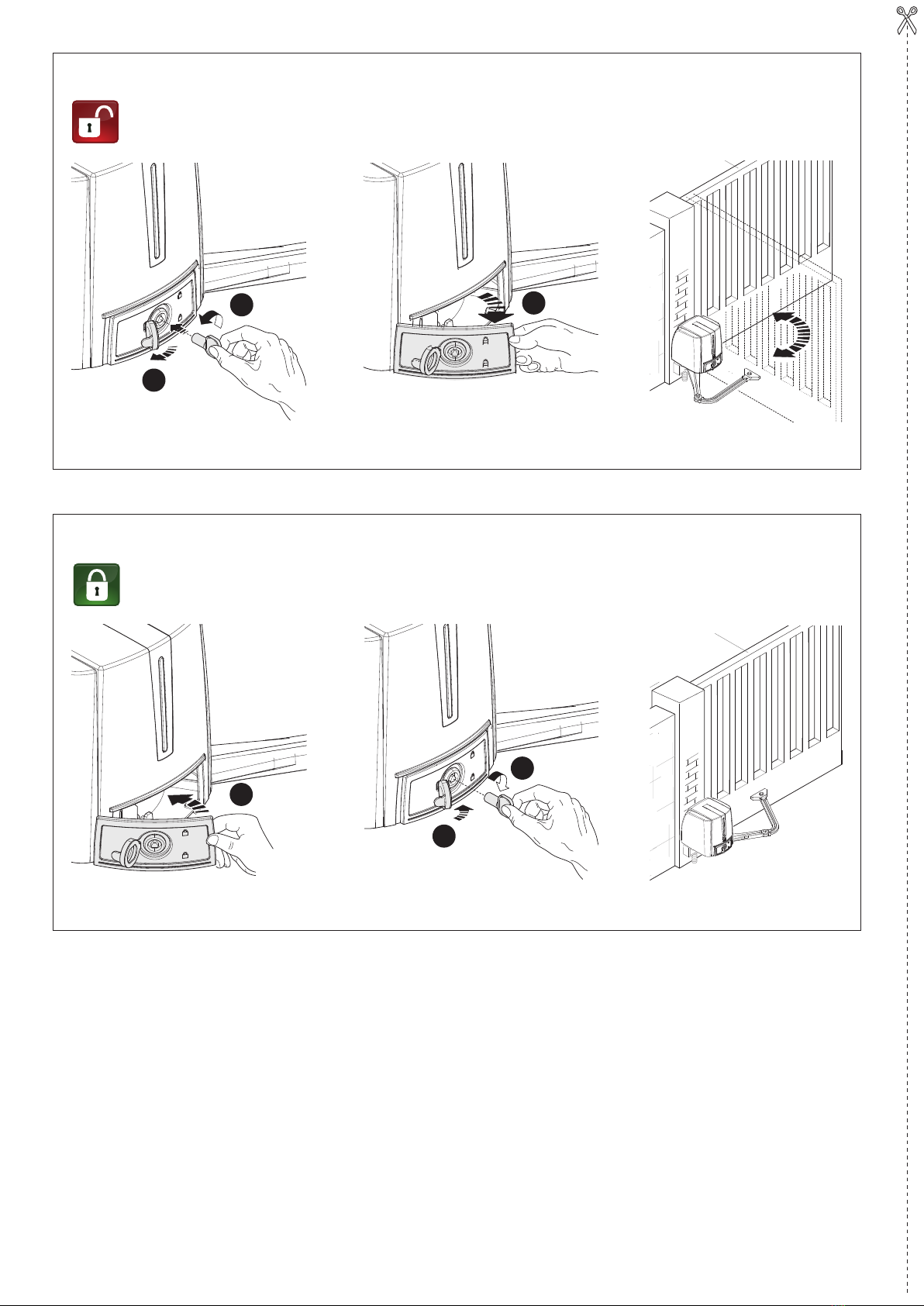

Sportello di sblocco

Staffa di fissaggio al cancello

Braccio condotto

Braccio di trasmissione

Trasformatore

Motoriduttore

Spessore in gomma

Staffa di fissaggio al pilastro

Microinterruttore di finecorsa

Pag. 6- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Scheda elettronica

Tutte le connessioni sono protette da fusibili rapidi.

Per un funzionamento corretto, prima di inserire una qualsiasi scheda a innesto, è OBBLIGATORIO TOGLIERE LA TENSIONE DI LINEA e, se presenti,

scollegare le batterie.

Prima di intervenire sul quadro di comando, togliere la tensione di linea e, se presenti, scollegare le batterie.

Morsettiere per motoriduttori

Fusibile di linea

Morsettiera per l'alimentazione

Morsettiera per il collegamento del trasformatore

Fusibile per la scheda elettronica

Morsettiera per il collegamento dei dispositivi di comando e di sicurezza

LED di segnalazione stato programmazione

Morsettiera per il collegamento dell'antenna

Connettore per scheda radiofrequenza a innesto (AF)

DIP per la programmazione

Trimmer ACT: regolazione del tempo in chiusura automatica

Trimmer OP.TIME: regolazione del tempo di lavoro dei motoriduttori

Trimmer DELAY 2M: regolazione del tempo in ritardo, in chiusura, del motore M2

Tasto per la programmazione

Fusibile per gli accessori

24V

TS 5C1 7 2 1 11 10 ES ES 12V 0CT

U V W X Y E L N

L2T L1T

1 32

1012 11

Pag. 7- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Dimensioni

200 235

230

Limiti di impiego

Con motoriduttori irreversibili, è obbligatorio installare un'elettroserratura.

MODELLI FA70230CB

Lunghezza anta (m) 2,3 2 1,5 1

Peso anta (kg) 200 215 250 300

Dati tecnici

MODELLI FA70230CB

Alimentazione (V - 50/60 Hz) 230 AC

Alimentazione motore (V) 230 AC

Alimentazione scheda (V) 24 AC

Consumo in stand-by (W) 5,5

Potenza (W) 160

Condensatore (µF) 10

Corrente assorbita (A) 1,4

Temperatura d’esercizio (°C) -20 ÷ +55

Coppia (Nm) 180

Tempo di apertura a 90° (s) 15

Tempo lavoro (s) 14 ÷ 120

Intermittenza/lavoro (%) 30

Termo-protezione motore (°C) 150

Grado di protezione (IP) 54

Classe di isolamento I

Rapporto di riduzione (i) 735

Tabella dei fusibili

MODELLI FA70230CB

Fusibile di linea 5 A F

Fusibile scheda 315 mA F

Fusibile accessori 3,15 A F

Pag. 8- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Tipi di cavi e spessori minimi

Lunghezza del cavo (m) fino a 20 da 20 a 30

Alimentazione 230 V AC 3G x 1,5 mm2 3G x 2,5 mm2

Alimentazione motore 230 V AC 3G x 1,5 mm2 3G x 2,5 mm2

Fotocellule TX 2 x 0,5 mm2 2 x 0,5 mm2

Fotocellule RX 4 x 0,5 mm2 4 x 0,5 mm2

Elettroserratura 12 V DC 2 x 1 mm2 2 x 1,5 mm2

Dispositivi di comando *n° x 0,5 mm2 *n° x 0,5 mm2

*n° = vedi istruzioni di montaggio del prodotto - Attenzione: la sezione del cavo è indicativa perché varia in funzione della potenza del motore e della

lunghezza del cavo.

Con alimentazione a 230 V e utilizzo in ambiente esterno, utilizzare cavi tipo H05RN-F conformi alla 60245 IEC 57 (IEC); in ambiente interno invece,

utilizzare cavi tipo H05VV-F conformi alla 60227 IEC 53 (IEC). Per alimentazioni fino a 48 V, si possono utilizzare cavi tipo FROR 20-22 II conformi alla EN

50267-2-1 (CEI).

Per il collegamento dell’antenna, utilizzare cavo tipo RG58 (consigliato fino a 10 m).

Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’effettivo assorbimento dei

dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.

Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base degli

assorbimenti e delle distanze effettive. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai prodotti stessi.

Pag. 9- Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

INSTALLAZIONE

Le seguenti illustrazioni sono solo esempi in quanto lo spazio per il fissaggio dell’automazione e degli accessori varia a seconda della zona di

installazione. Spetta all’installatore scegliere la soluzione più adatta.

I disegni si riferiscono al motoriduttore installato a sinistra.

Operazioni preliminari

Preparare le scatole di derivazione e i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.

Su cancelli a due ante devono essere installate un'automazione (FA70230CB) ed un motoriduttore (FA70230).

FA70230CB deve essere installato sull'anta che deve iniziare per prima la manovra di apertura.

FA70230 deve essere installato sull'anta che deve iniziare la manovra di apertura successivamente.

Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.

Preparazione del motoriduttore

Togliere con cautela il coperchio del motoriduttore.

Pag. 10 - Manuale FA01335-IT - 04/2019 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

Determinazione dei punti di fissaggio delle staffe

Determinare, per primo, dove deve essere posizionata la staffa di fissaggio al cancello, successivamente dove deve essere posizionata la staffa di fissaggio al

pilastro.

Rispettare le quote indicate nella tabella.

Apertura anta (°) A B D E C Max
