Campbell Hausfeld Portable Vertical Compressor VT631538 Guida all'applicazione

14 13

21 22

29 24

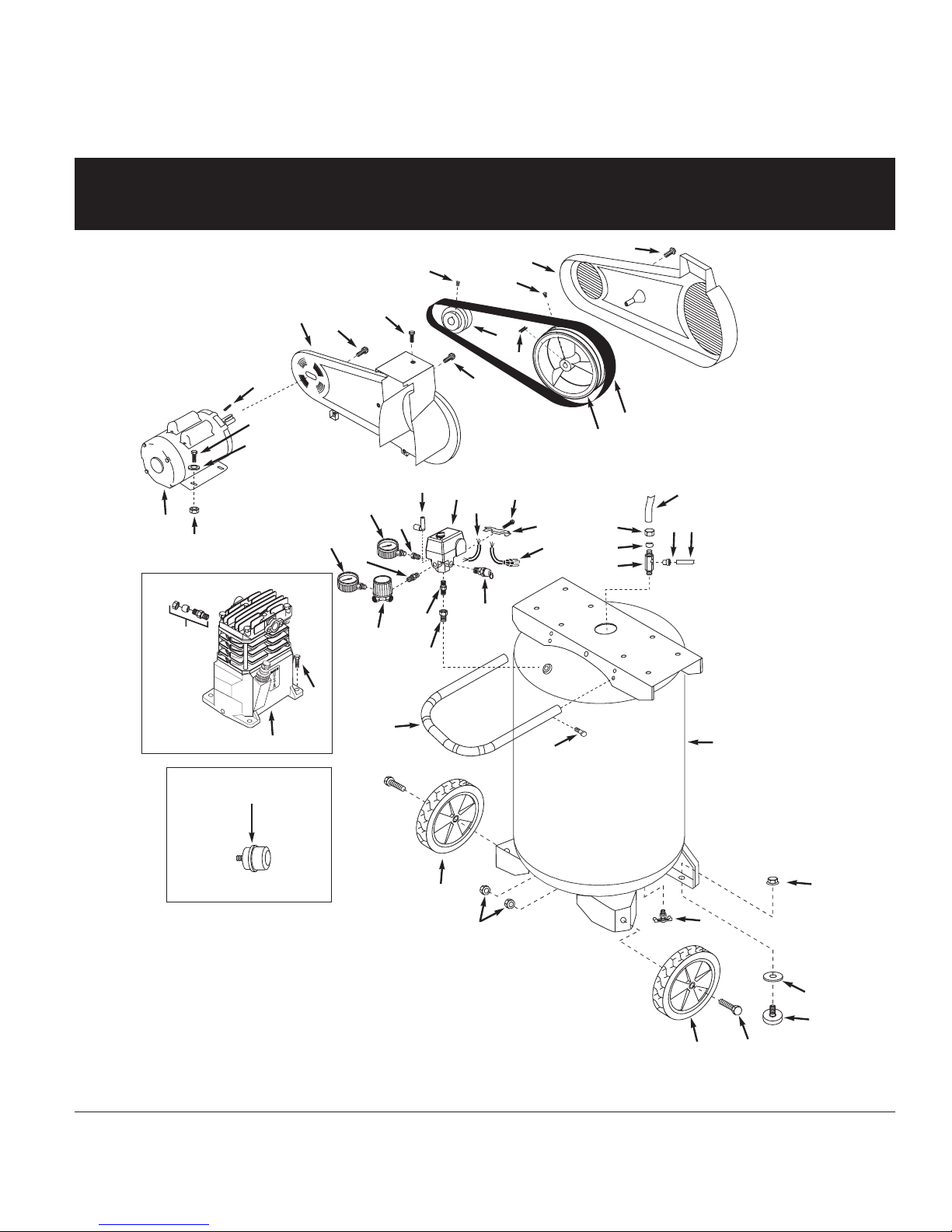

Replacement Parts List

Liste de Pièces de Rechange VT631538

Lista de Repuestos

Portable Vertical Compressor

Compresseur Vertical Portatif

Compresor Vertical Portátil

IN627800AV 9/08

Serial No.

Numéro de Série

Número de Série ___________________

Model Number

No. Modèle

Modelo No. ___________________

Date of Purchase

La date d'achat

La fecha de compra ___________________

Replacement Parts List

For replacement parts or technical assistance,

call 1-800-543-6400

Please provide the following information:

- Model number

- Serial number (if any)

- Part description and number as shown in parts list

Address any correspondence to:

Attn: Customer Service

100 Production Drive

Harrison, OH 45030 USA

Ref

No. Description Part Number Qty.

1 Tank AR059400CG 1

2 Drain valve D-1403 1

3 Wheel WA005400AV 2

4 Axle bolt ST084700AV 2

5 Handle screw ST073273AV 2

6 Handle HL029400AV 1

7 Regulator RE206202AV 1

8 1/4 inch Nipple HF002401AV 1

9 ASME Safety valve V-215105AV 1

10 Power cord EC012601AV 1

11 Strain relief CW209500AV 1

12 Strain relief screw ST209800AV 1

13 Pressure switch CW209000AV 1

14 Unloader CW210001AV 1

15 Reducer ST071407AV 1

16 Gauge GA016300AV 2

17 Exhaust tube VT046800AP 1

18 Compression nut ST033001AV 1

19 Ferrule ST085200AV 1

20 Check valve CV221502AJ 1

21 Push-in ﬁtting ST081301AV 1

22 Unloader tube ST117802AV 1

23 Plascrew ST058502AV 1

24 #10 - 24 x 5/8 inch Self-tapping screw ST073277AV 3

25 Self tapping screw ST073269AV 1

26 Motor cord EC012800AV 1

27 Rubber foot ST162601AV 2

28 Belt guard (front) BG222200AV 1

29 Belt guard (back) BG222300AV 1

30 Belt BT013000AV 1

Ref

No. Description Part Number Qty.

31 Flywheel PU015900AJ 1

32 3/8 inch - 16 x 3/4 inch Setscrew ST026200AV 1

33 3/16 inch Key KE000900AV 1

34 Pulley PU015200AV 1

35 1/4 inch - 20 x 1/2 inch Square head ST012200AV 1

36 Key KE000903AV 1

37 Electric motor MC015502SJ 1

38 Nut ST033500AV 2

39 Washer ST070930AV 2

40 Compression connector assembly ST018300AV 1

41 Pump VT470200KB 1

42 Tapping screw ST073275AV 4

▲

▲Warning label DK711200AV 1

44 Filter WL026100AV 1

▲

▲Inspection port reducer PG150006AV 1

▲

▲Inspection port o-ring ST070191AV 2

▲

▲Inspection port reducer 1 1/2 inch PG150008AV 1

48 1/4 inch Nipple ST070307AV 1

49 5/16 inch x 18 Spinlock nut ST146001AV 6

50 5/16 inch Washer ST011200AV 4

51 1/2 inch - 14 x 1/4 inch Reducer ST071428AV 1

▲

▲Not Shown

Liste de Pièces de Rechange

Pour pièces de rechange ou assistance technique,

appeler 1-800-543-6400

S'il vous plaît fournir l'information suivante:

- Numéro du modèle

- Numéro du série (s'il y en a un)

- Description de la pièce et son numéro sur la liste

Adresser toute correspondance à:

Attn: Customer Service

100 Production Drive

Harrison, OH 45030 USA

N°. de

Ref. Description

Numéro de

Pièce Qté

1 R´servoir AR059400CG 1

2 Robinet de vidange D-1403 1

3 Roue WA005400AV 2

4 Boulon d'arbre de roue ST084700AV 2

5 Vis de poignée ST073273AV 2

6 Poignée HL029400AV 1

7 Régulateur RE206202AV 1

8 Raccord 1/4 po HF002401AV 1

9 Soupape de sûreté ASME V-215105AV 1

10 Cordon d'alimentation EC012601AV 1

11 Soulagement de fatigue CW209500AV 1

12 Vis de soulagement de fatigue ST209800AV 1

13 Manostat CW209000AV 1

14 Déchargement CW210001AV 1

15 Raccord de réduction ST071407AV 1

16 Jauge GA016300AV 2

17 Tuyau d'échappement VT046800AP 1

18 Écrou de compression ST033001AV 1

19 Virole ST085200AV 1

20 Clapet CV221502AJ 1

21 Raccord enﬁchable ST081301AV 1

22 Tuyau de déchargement ST117802AV 1

23 Vis ST058502AV 1

24 Vis autoforeuse #10 - 24 x 5/8 po ST073277AV 3

25 Vis autoforeuse ST073269AV 1

26 Cordon du moteur EC012800AV 1

27 Pied en caoutchouc ST162601AV 2

28 Carter de courroie (avant) BG222200AV 1

29 Carter de courroie (arrière) BG222300AV 1

30 Courroie BT013000AV 1

N°. de

Ref. Description

Numéro de

Pièce Qté

31 Volant PU015900AJ 1

32 Vis de pression 3/8 po - 16 x 3/4 po ST026200AV 1

33 Clavette 3/16 po KE000900AV 1

34 Poulie PU015200AV 1

35 Vis de pression à tête carrée ST012200AV 1

36 Clavette KE000903AV 1

37 Moteur électrique MC015502SJ 1

38 Écrou d'arbre de roue ST033500AV 2

39 Rondelle ST070930AV 2

40 Assemblage de compression ST018300AV 1

41 Pompe VT470200KB 1

42 Vis-taraud ST073275AV 4

▲

▲Décalcomanie d'avertissement DK711200AV 1

44 Filtre WL026100AV 1

▲

▲Raccord de réduction de porte de

inspection

PG150006AV 1

▲

▲Joint torique d'oriﬁce d'inspection ST070191AV 2

▲

▲Raccord réducteur de port

d'inspection 1 1/2 po

PG150008AV 1

48 Raccord 1/4 po ST070307AV 1

49 Écrou de verrouillage 5/16 po x 18 ST146001AV 6

50 Rondelle 5/16 po ST011200AV 4

51 Raccord de réduction 1/2 po - 14 x

1/4 po

ST071428AV 1

▲

▲Pas indiquée

Lista de Repuestos

Para ordenar repuestos o asistencia técnica,

sírvase llamar al distribuidor más cercano a su

domicilio 1-800-543-6400

Sírvase darnos la siguiente información:

- Número del modelo

- Número de serie (de haberlo)

- Descripción y número del repuesto según la lista de repuestos

Dirija toda la correspondencia a:

Attn: Customer Service

100 Production Drive

Harrison, OH 45030 USA

No. de

Ref. Descripción

Partes de

Reparación Ctd.

1 Réservoir AR059400CG 1

2 Llave de salida D-1403 1

3 Rueda WA005400AV 2

4 Perno del eje ST084700AV 2

5 Tornillo del mango ST073273AV 2

6 Mango HL029400AV 1

7 Regulador RE206202AV 1

8 Niple de 6,4 mm (1/4 in.) HF002401AV 1

9 Válvula de sguridad ASME V-215105AV 1

10 Cordón eléctrico EC012601AV 1

11 Relievo de tensión CW209500AV 1

12 Tornillo del relievo de tensión ST209800AV 1

13 Presostato CW209000AV 1

14 Desfogue CW210001AV 1

15 Reductor ST071407AV 1

16 Manómetro GA016300AV 2

17 Tubo de salida VT046800AP 1

18 Tuerca de compresión ST033001AV 1

19 Tapa de compresión ST085200AV 1

20 Válvula de chequeo CV221502AJ 1

21 Ajuste de empuje ST081301AV 1

22 Tubo de desfogue ST117802AV 1

23 Tornillo ST058502AV 1

24 Tornillo autorroscante #10 -

24 x 15,9 mm (5/8 in.)

ST073277AV 3

25 Tornillo autorroscante ST073269AV 1

26 Cordón EC012800AV 1

27 Pata de goma ST162601AV 2

28 Tapa protectora de bandas (frontal) BG222200AV 1

29 Tapa protectora de bandas (posterior) BG222300AV 1

30 Banda BT013000AV 1

No. de

Ref. Descripción

Partes de

Reparación Ctd.

31 Volante PU015900AJ 1

32 Tornillo de 9,5 mm (3/8 in.) -

16 x 19,1 mm (3/4 in.)

ST026200AV 1

33 Chaveta de 4,8 mm (3/16 in.) KE000900AV 1

34 Polea PU015200AV 1

35 Tornillo de cabeza cuadrada de

6,4 mm (1/4 in.) - 20 x 12,7 mm (1/2 in.)

ST012200AV 1

36 Chaveta KE000903AV 1

37 Motor eléctrico MC015502SJ 1

38 Ruerca del eje ST033500AV 2

39 Arandela ST070930AV 2

40 Ensamblaje de compresión ST018300AV 1

41 Cabezal VT470200KB 1

42 Tornillo autorroscante ST073275AV 4

▲

▲Etiquetas de oriﬁcio DK711200AV 1

44 Filtro WL026100AV 1

▲

▲Reductor de oriﬁcio de inspección PG150006AV 1

▲

▲Anillo en o para el oriﬁcio de inspección ST070191AV 2

▲

▲Reductor del puerto de inspección

3,81 cm (1 1/2 in.)

PG150008AV 1

48 Niple de 6,4 mm (1/4 in.) ST070307AV 1

49 Tuerca Spinlock 7,9 mm (5/16 in.) x 18 ST146001AV 6

50 Arandela 7,9 mm (5/16 in.) ST011200AV 4

51 Reductor 12,7 mm (1/2 in.) -

14 x 6,4 mm (1/4 in.)

ST071428AV 1

▲

▲No se muestra
