Caparol ColorPen 3D Manuale utente
Kurzanleitung – Quickstart Guide
Caparol Buntstift 3D – ColorPen 3D
Bluetooth
®
Function
CAPAROL Farben Lacke Bautenschutz GmbH
Roßdörfer Straße 50 · D-64372 Ober-Ramstadt
Telefon (0 61 54) 71-0 · Telefax (0 61 54) 71 13 91
Internet: www.caparol.de
KundenServiceCenter
Telefon: (0 61 54) 71 17 10
Fax: (0 61 54) 71 17 11
Planer- und Objektservice
Telefon: (0 61 54) 7 15 24
Fax: (0 61 54) 7 15 10
CP · DG · 02/13 · 845508
Application CD
v1.0
2 | 3
1
2
3
4
5
6
7
8
9

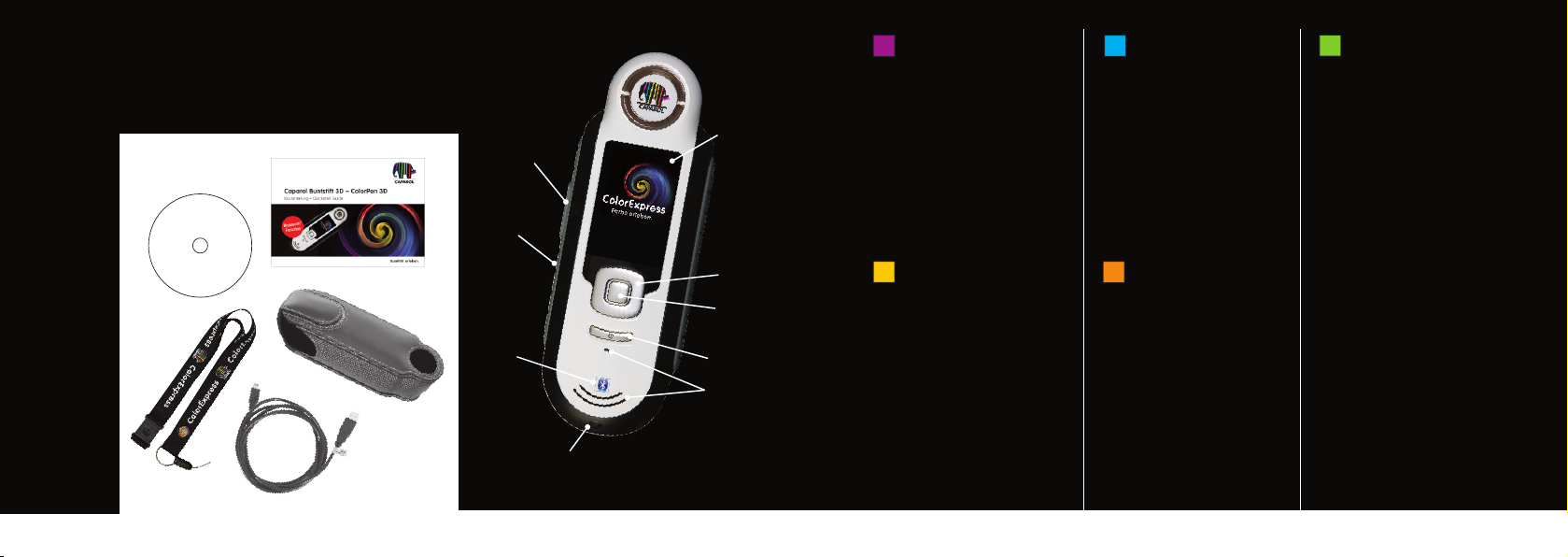

1 Power on/off
2 Measure button
3 Navigation control
4 Enter button
5 USB connection
6 Speaker and Microphone
7 Display
8 Ref. Slider
9 Bluetooth Function
EN
1 Ein-/Ausschalter
2 Messtaste
3 Navigationstaste
4 Eingabetaste
5 USB-Anschluss
6 Lautsprecher und Mikrofon
7 Display
8 Referenzschieber
9 Bluetooth-Funktion
DE
1 Marche/Arrêt
2 Bouton Mesurer
3 Touches de navigation
4 Bouton Entrée
5 Connexion USB
6 Haut-parleur et micro
7 Écran
8 Référence
9 Fonction Bluetooth
FR
1 Encender o apagar
2 Botón “Medir”
3 Control de exploración
4 Botón “Entrar”
5 Conexión USB
6 Altavoz y micrófono
7 Visor
8 Deslizante de la ref.
9 Función Bluetooth
ES
1 Pulsante on/off
2 Pulsante Misura
3 Controllo per lo spostamento
4 Pulsante Enter
5 Connessione USB
6 Altoparlante e microfono
7 Display
8 Scorrimento del riferimento
9 Funzione Bluetooth
IT
Components
Composants
Componenti
Komponenten
Componentes
4 | 5

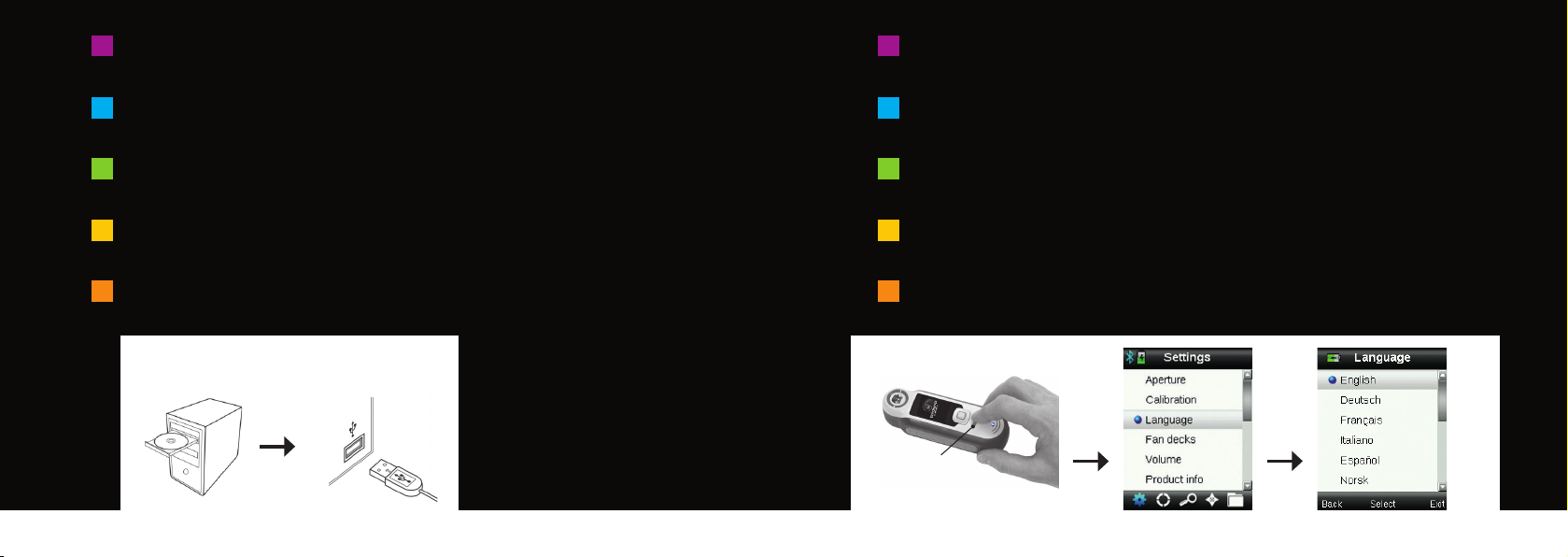

Install Software. Then connect ColorPen 3D to computer with USB cable.
Charge batteries 4–6 hours.
Installez le logiciel. Connectez ensuite ColorPen 3D à l’ordinateur à l’aide
du câble USB. Chargez les batteries pendant 4–6 heures.
Installare il software. Quindi, collegare ColorPen 3D al computer con un cavo USB.
Caricare le batterie durante 4–6 ore.
Programm installieren. Buntstift 3D per USB an den Computer anschließen.
Akku für 4–6 Stunden laden.
Instale el software. A continuación, conecte ColorPen 3D a la computadora
por medio del cable USB. Cargue las baterías durante 4–6 horas.
EN
FR
IT
DE
ES
If not already on, press Power on/off (1) to turn on instrument and select desired
language.
Si vous ne l’avez pas encore fait, appuyez sur Marche/Arrêt (1) pour mettre
l’instrument en marche, puis sélectionnez la langue désirée.
Se non è già in funzione, premere il Pulsante on/off (1) per accendere lo strumento e
selezionare l’idioma desiderato.
Gerät mit Ein-/Ausschalter (1) einschalten und gewünschte Sprache wählen.
Si el instrumento no está encendido, presione el botón Encender o apagar (1) para
encenderlo y seleccione el idioma deseado.
EN
FR
IT
DE
ES
1
6 | 7
To calibrate, position reference slider (8) over optics and press Measure (2). When
finished, position reference slider (8) back to storage location and press Enter (4).
Pour étalonner, positionnez la référence (8) sur l’optique, puis appuyez sur Mesurer
(2). Une fois terminé, rangez la référence (8), puis appuyez sur Entrée (4).
Per calibrare lo strumento, posizionare il dispositivo di scorrimento del riferimento (8)
sull’ottica e premere il pulsante Misura (2). Al termine, tornare il dispositivo di scor-
rimento del riferimento (8) alla posizione di immagazzinaggio e premere il pulsante
Enter (4).
Kalibrierung: Referenzschieber (8) über Optik schieben und Messtaste (2) drücken.
Anschließend Referenzschieber (8) in Ausgangsposition schieben und Eingabetaste
(4) drücken.
Para calibrar el instrumento, coloque el deslizante de la referencia (8) sobre la óptica
y presione Medir (2). Cuando haya finalizado, coloque el deslizante de la referencia (8)
de vuelta a la ubicación de almacenamiento y presione Entrar (4).
EN
FR
IT
DE
ES
2
4
8
8
2
27
8 | 9

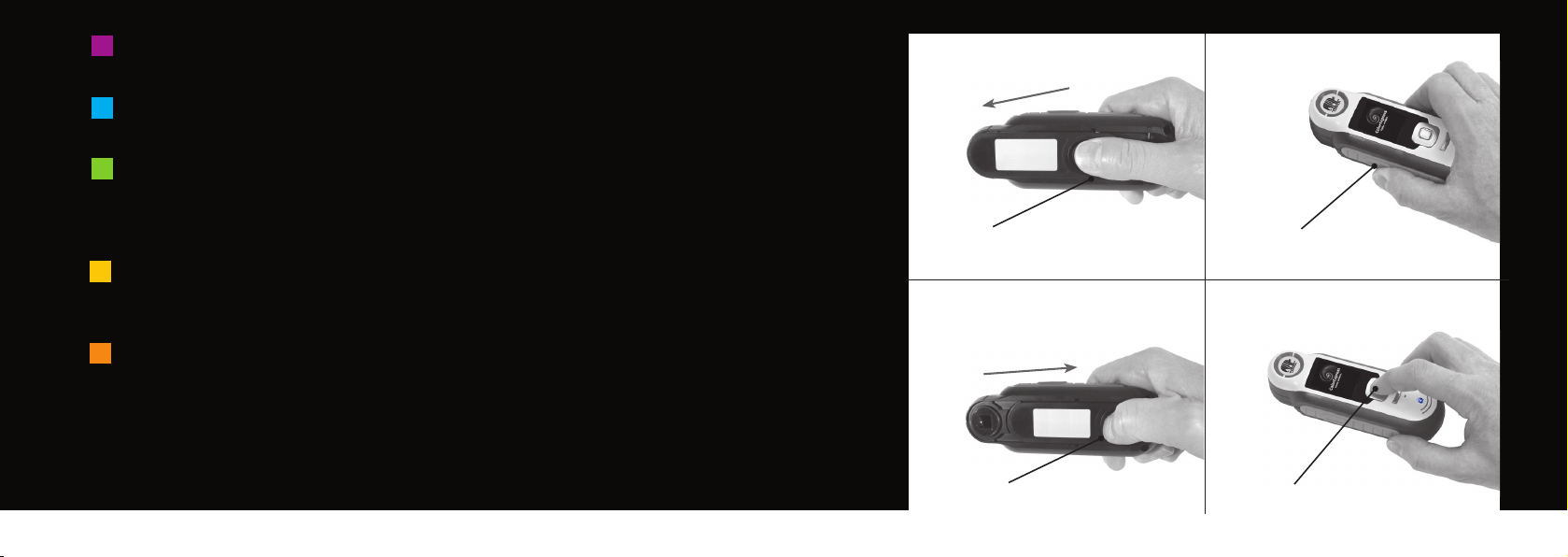

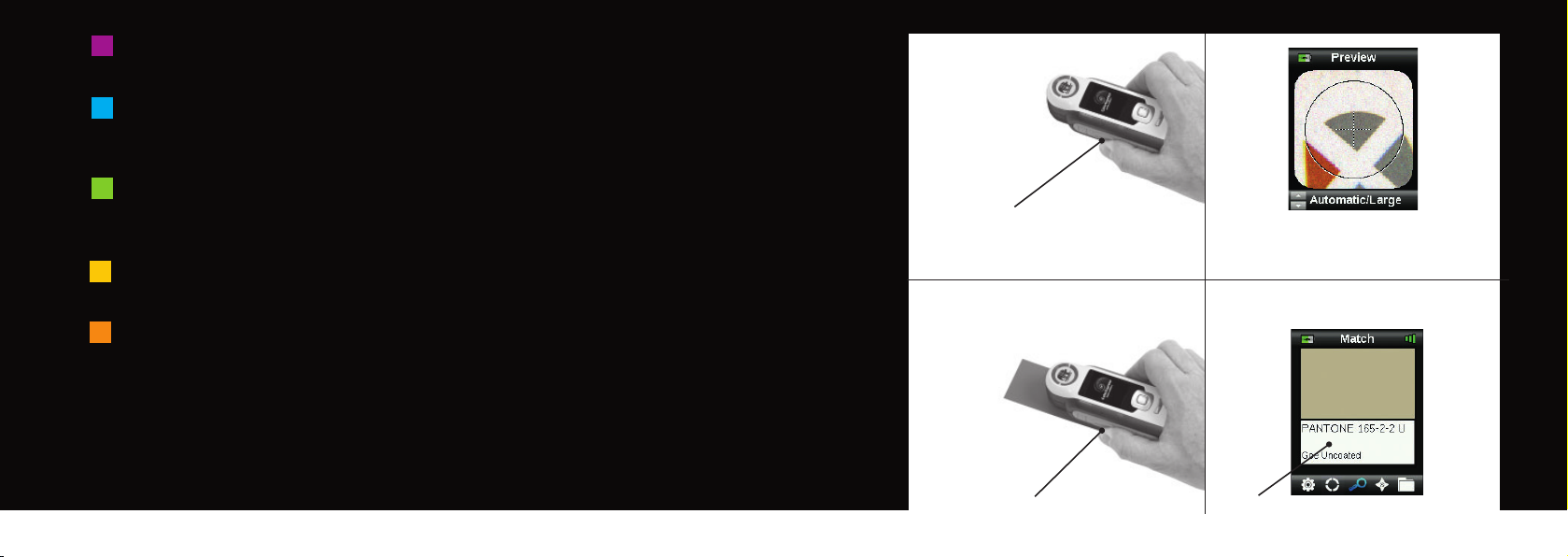

To measure, lightly press and hold Measure button (2) and position instrument on
sample. Press Measure firmly (2) to take measurement. View results on Display (7).
Pour mesurer, appuyez légèrement sur Mesurer (2) et maintenez le bouton enfoncé,
puis positionnez l’instrument sur l’échantillon. Pour prendre la mesure, appuyez fer-
mement sur Mesurer (2). Les résultats s’affichent à l’écran (7).
Per misurare, premere leggermente e tenere premuto il pulsante Misura (2) e posiziona-
re lo strumento sul campione. Premere fermo il pulsante Misura (2) per prendere la
misurazione. Visualizzare i risultati sul Display (7).
Messung: Messtaste (2) leicht andrücken und halten. Gerät dabei auf Probe platzie-
ren. Messtaste (2) für Messung durchdrücken. Display (7) zeigt Messergebnis an.
Para realizar una medición, presione ligeramente y mantenga presionado el botón
Medir (2) y coloque el instrumento sobre la muestra. Presione firmemente el botón
Medir (2) para realizar la medición. Vea los resultados en el Visor (7).
EN
FR
IT
DE
ES
Review user options on CD Manual: Settings, Color Picker, Navigation, Tags, Records.
Prenez connaissance des options utilisateur dans le manuel figurant sur le CD:
Paramètres, Sélecteur de couleurs, Navigateur, Étiquettes, Enregistrements.
Consultare le opzioni utente sul CD del Manuale: Impostazioni, Color Picker, Naviga-
tor, Etichette, Registri.
Weitere Informationen im Handbuch auf CD: Einstellungen, Farbwahl, Navigator,
Notizen, Speicher.
Consulte las opciones del usuario en el CD del Manual: Configuración, Color Picker,
Navigator, Etiquetas, Registros.
EN
FR
IT
DE
ES
Settings
Paramètres
Impostazioni
Einstellungen
Configuración
Color Picker
Sélecteur de couleurs
Color Picker
Farbwahl
Color Picker
Navigator
Navigateur
Navigator
Navigator
Navigator
Tags
Étiquettes
Etichette
Notizen
Etiquetas
Records
Enregistrements
Registri
Speicher
Registros
10 | 11
12 | 13

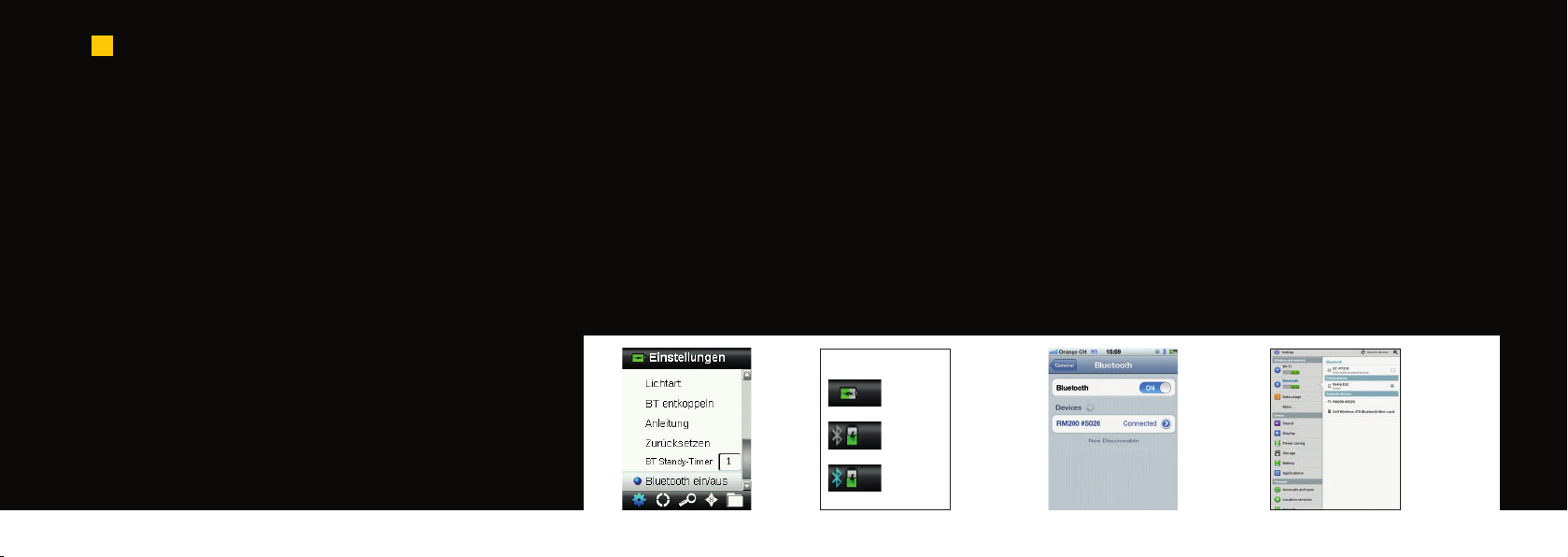

EN Bluetooth Function:
Connecting an Apple iOS device
1. Switch on the iPhone/iPad/iPod.
2. Enter the settings menu.
3. Select Bluetooth.
4. Turn Bluetooth ON.
5. The iOS device will now scan the area for available Bluetooth devices.
All available Bluetooth devices with Apple connectivity will be listed here.
6. The BUNTSTIFT device should now appear on the iOS device screen as an
available Bluetooth device. The BUNTSTIFT will be listed as RM200 #XXXX and it
should be shown in black text.
7. Select the BUNTSTIFT RM200 #XXXX to pair to the iOS device.
8. Once the pairing process is complete the RM200 #XXXX text will turn blue and
“connected” will be displayed next to the device name.
On the BUNTSTIFT the Bluetooth symbol will change color
from grey to blue.
Connecting an Android device
1. Open the Settings application.
2. Touch Wireless & networks > Bluetooth settings.
3. Check Bluetooth to turn it on. Your tablet scans for and displays the IDs of all
available Bluetooth devices in range.
4. If the BUNTSTIFT you want to pair with isn’t in the list, ensure that the BUNTSTIFT
is turned on and Bluetooth is switched On.
5. If your tablet stops scanning before BUNTSTIFT is ready, touch Find nearby
devices and then Scan for devices.
6. Touch the ID of the BUNTSTIFT in Found list to pair them.
7. Click “OK” to confirm any passkey request to connect with BUNTSTIFT.
8. Once the pairing process is complete the RM200 #XXXX will appear in your
Paired devices, indicating you have successfully connected your two devices.
Bluetooth Status
Off
Enabled
Connected
iOS Android
14 | 15
FR Fonction Bluetooth:
Connexion d’un appareil Apple sous iOS
1. Mettez en marche votre iPhone/iPad/iPod.
2. Accédez au menu des paramètres.
3. Sélectionnez Bluetooth.
4. Activez la fonction Bluetooth.
5. L’appareil iOS recherche à présent les périphériques Bluetooth disponibles à
proximité. Tous les périphériques Bluetooth disponibles avec une connectivité
Apple sont répertoriés ici.
6. BUNTSTIFT doit maintenant apparaître sur l’écran de l’appareil iOS en tant
qu’appareil Bluetooth disponible. BUNTSTIFT doit être répertorié avec l’intitulé
RM200 #XXXX en texte noir.
7. Sélectionnez BUNTSTIFT RM200 #XXXX pour appairer l’outil à l’appareil iOS.
8. Une fois l’appairage terminé, le texte RM200 #XXXX s’affiche
en bleu et le message « connecté » apparaît en regard du nom
de l’appareil. Sur l’outil BUNTSTIFT, le symbole Bluetooth
passe du gris au bleu.
Connexion d’un appareil Android
1. Ouvrez l’application Paramètres.
2. Appuyez sur Sans fil et réseaux > Paramètres Bluetooth.
3. Cochez Bluetooth pour activer cette fonction. Votre tablette recherche les appareils
Bluetooth à proximité et affiche les ID de tous les appareils Bluetooth disponibles.
4. Si l’outil BUNTSTIFT que vous souhaitez appairer ne figure pas dans la liste, assurez-vous que
l’outil BUNTSTIFT est en marche et que la fonction Bluetooth est activée.
5. Si votre tablette interrompt la recherche avant que l’outil BUNTSTIFT ne soit prêt, appuyez sur
Trouver des appareils à proximité, puis sur Rechercher des périphériques.
6. Appuyez sur l’ID de BUNTSTIFT dans liste des appareils trouvés pour effectuer l’appairage.
7. Cliquez sur OK pour confirmer toute demande de mot de passe pour vous connecter
à BUNTSTIFT.
8. Une fois l’appairage terminé, RM200 #XXXX apparaît dans vos appareils appairés, ce qui
signifie que vos deux appareils sont correctement connectés.
Fonction Bluetooth
Désactivée
Activée
Connectée
iOS Android
16 | 17
IT Funzione Bluetooth:
Connessione di un dispositivo Apple iOS
1. Accendere il tuo iPhone/iPad/iPod.
2. Accedere al menu Impostazioni.
3. Selezionare Bluetooth.
4. Attivare la connessione Bluetooth.
5. Il dispositivo iOS esegue la scansione dell’area alla ricerca dei dispositivi Bluetooth
disponibili. Tutti i dispositivi Bluetooth disponibili con connettività Apple saranno
elencati qui.
6. Il dispositivo BUNTSTIFT dovrebbe apparire sulla schermata del dispositivo iOS
come un dispositivo Bluetooth disponibile. Il dispositivo sarà elencato come
RM200 #XXXX e dovrebbe essere visualizzato in nero.
7. Selezionare il dispositivo BUNTSTIFT RM200 #XXXX per l’associazione col
dispositivo iOS.
8. Una volta completata la procedura di associazione,
il testo RM200 #XXXX diventa blu e la parola “Collegato”
viene visualizzata accanto al nome del dispositivo.
Sul dispositivo BUNTSTIFT il simbolo Bluetooth cambierà
il colore dal grigio al blu.
Note per le connessioni iOS
1. Eseguire l’applicazione Impostazioni.
2. Toccare Senza fili & reti > Impostazioni Bluetooth.
3. Selezionare Bluetooth per attivarla. Il tuo tablet esegue la scansione e visualizza gli ID di tutti i
dispositivi Bluetooth raggiungibili.
4. Se il dispositivo BUNTSTIFT che si desidera associare non è presente nell’elenco, verificare che
il dispositivo BUNTSTIFT è acceso e che la connessione Bluetooth è attivata.
5. Se il tablet interrompe la scansione prima che il dispositivo BUNTSTIFT sia pronto, toccare Trova
dispositivi vicini e poi Cerca dispositivi.
6. Toccare l’ID del dispositivo BUNTSTIFT nell’elenco Trovati per associarli.
7. Fare clic su “OK” per confermare l’eventuale richiesta di un codice di accesso per la
connessione col dispositivo BUNTSTIFT.
8. Una volta completata la procedura di associazione, il testo RM200 #XXXX verrà visualizzato
nell’elenco dei dispositivi Associati, indicando che i due dispositivi sono collegati correttamente.
Funzione Bluetooth
Off
(disattivato)
Attivato
Connesso
iOS Android
18 | 19
DE Bluetooth-Funktion:
Apple iOS-Gerät anschließen
1. iPhone/iPad/iPod einschalten.
2. Menü Einstellungen öffnen.
3. Bluetooth wählen.
4. Bluetooth einschalten.
5. Das iOS-Gerät scannt nun, um verfügbare Bluetooth-Geräte zu finden.
6. Der BUNTSTIFT erscheint nun auf dem iOS-Gerätedisplay als verfügbares
Bluetooth-Gerät mit den Namen RM200 #XXXX und in schwarzer Schrift.
7. Wählen Sie RM200 #XXXX aus, um das Messgerät mit dem iOS-Gerät zu koppeln.
8. Nach Abschluss der Koppelung wechselt die Schriftfarbe von RM200 #XXXX zu
Blau, und neben dem Gerätenamen erscheint „verbunden“. Das Bluetooth-Symbol
im BUNTSTIFT wechselt von Grau zu Blau.
Android-Gerät anschließen
1. Einstellungen öffnen.
2. Drahtlos & Netzwerke > Bluetooth-Einstellungen berühren.
3. Bluetooth markieren, um die Funktion einzuschalten. Ihr Tablet sucht verfügbare Bluetooth-
Geräte in der Nähe und zeigt deren ID an.
4. Falls das BUNTSTIFT-Gerät nicht in der Liste erscheint, dann prüfen Sie ob der BUNTSTIFT
eingeschaltet und die Bluetooth-Funktion aktiviert ist.
5. Falls Ihr Tablet mit dem Scan fertig ist, ehe der BUNTSTIFT bereit ist, dann berühren Sie bitte
Bluetooth und dann Nach Geräten suchen.
6. Berühren Sie die ID des CAPSURE-Geräts in der Liste Gefunden, um diese zu koppeln.
7. Klicken Sie auf „OK“, um einen Passkey zu bestätigen, mit dem die Verbindung zum CAPSURE
hergestellt werden kann.
8. Nach dem Koppelvorgang erscheint RM200 #XXXX in der Liste und Sie haben die Geräte
erfolgreich gekoppelt.
Bluetooth-Status
Aus
Aktiviert
Verbunden
iOS Android
Altri manuali per ColorPen 3D
1
Altri manuali Caparol Accessori
