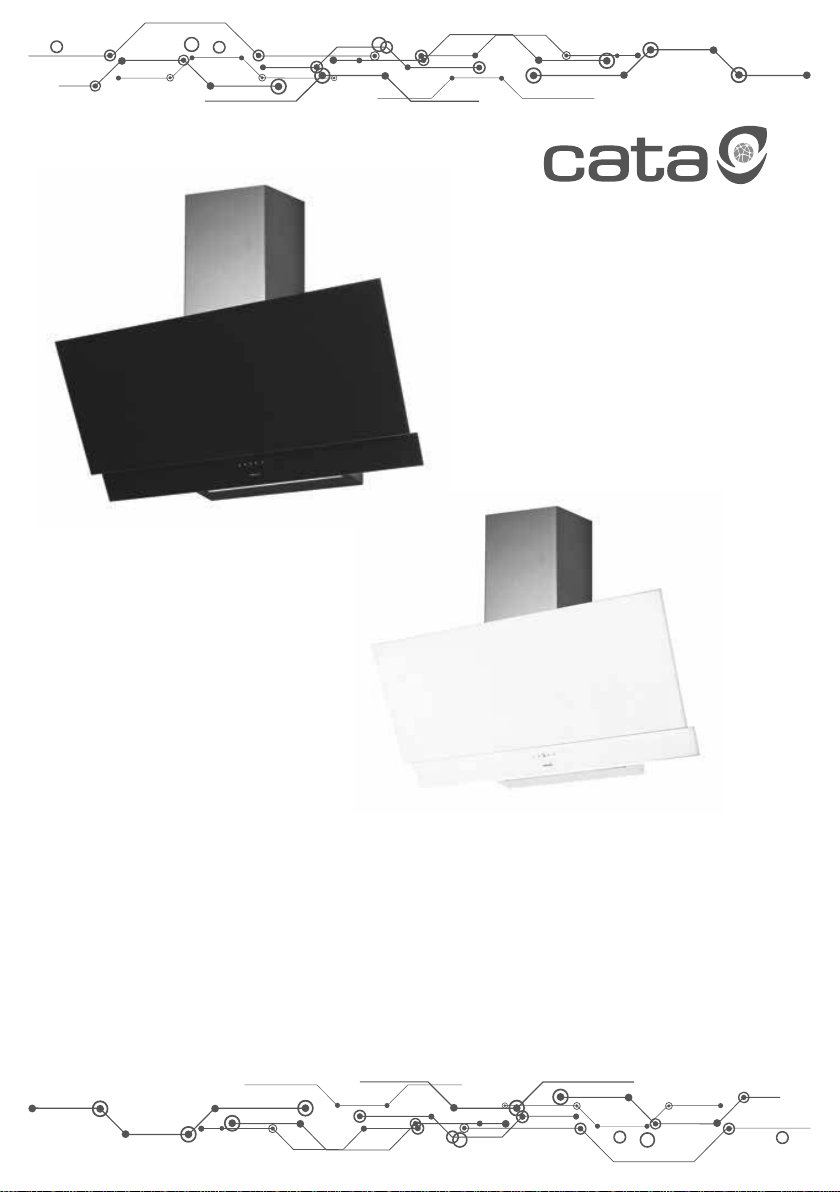

Cata VALTO Guida rapida

new tech

DE

EN

FR

PT

IT

NL

ES Instrucciones para la instalación, el uso, el mantenimiento

Handbuch zu Installation, Bedienung und Wartung

Installation, use and maintenance instructions

Instructions pour l’installation, l’utilisation, l’entretien

Manual de instalação, utilização e manutenção

Manuale di installazione, uso e manutenzione

Handleiding voor installatie, gebruik

3

INSTALACIÓN ELECTRICA / L’INSTALLATION ÉLECTRIQUE

ELECTRIC INSTALLATION / INSTALAÇÃO E LIGAÇÃO À CORRENTE

KURUE

N

L

N

L

N

L

FUSE ON

INSTALACIÓN / INSTALLATION / INSTALLATION / INSTALAÇÃO

x2

AZUL / BLEU / BLUE / AZUL

MARRÓN / MARRON / BROWN / CASTANHO

VERDE Y AMARILLO / VERT ET JAUNE

GREEN&YELLOW / VERDE E AMARELO

TOMA CON FUSIBLE BIPOLAR CONMUTADA

BOÎTIER DE DÉRIVATION AVEC FUSIBLES AVEC INTERRUPTEUR BIPOLARE

DOUBLE POLE SWITCHED FUSED SPUR OUTLET

TOMADA DERIVADA COM FUSÍVEL E INTERRUPTOR DE DOIS POLOS

EMPLEE FUSIBLES DE 3 A / UTILISER UN FUSIBLE DE 3 A

USE A 3AMP FUSE / USAR UM FUSÍVEL DE 3 A

[01] x1 [03] x1

[08] x8 [09] x8

(4 x 32mm) [11] x2

(3.5 x 10mm)

[02] x1

[05] x1 [06] x1 [07] x1

[04] x1

[12] x2

(4 x 10mm)

[13] x2

[10] x2

(4 x 12mm)

4

NO INCLUIDO / NON INCLUS / NOT INCLUDED / NÃO INCLUIDO

x 2x 1

(Ø150mm)

VERSIÓN DE SUCCIÓN / OPTION DE CONDUIT (évacuation vers l’extérieur)

SUCTION VERSION (extraction to the outside) / VERSÃO DE SUCÇÃO

VERSIÓN DE FILTRADO (RECICLADO INTERNO)

OU OPTION DE RECYCLAGE (pas d’évacuation vers l’extérieur)

FILTERING VERSION (no extraction to the outside)

VERSÃO DEFILTRAÇÃO (RECICLAGEM INTERNA)

01

Min. 400 mm

Min. 650 mm

2mm

[09]

[04] / [05]

[09 ] x6

(4 x 32mm)

[08] x8

Min. 400 mm

Min. 650 mm

2mm

[09]

[04] / [05]

[09 ] x6

(4 x 32mm)

[08] x8

5

[09 ] x2

(4 x 32mm)

01

02

[1 3 ] x2

[12] x2

[12]

6

[11]

[07 ]

[07 ] x1

[11] x2

(3.5 x 10mm)

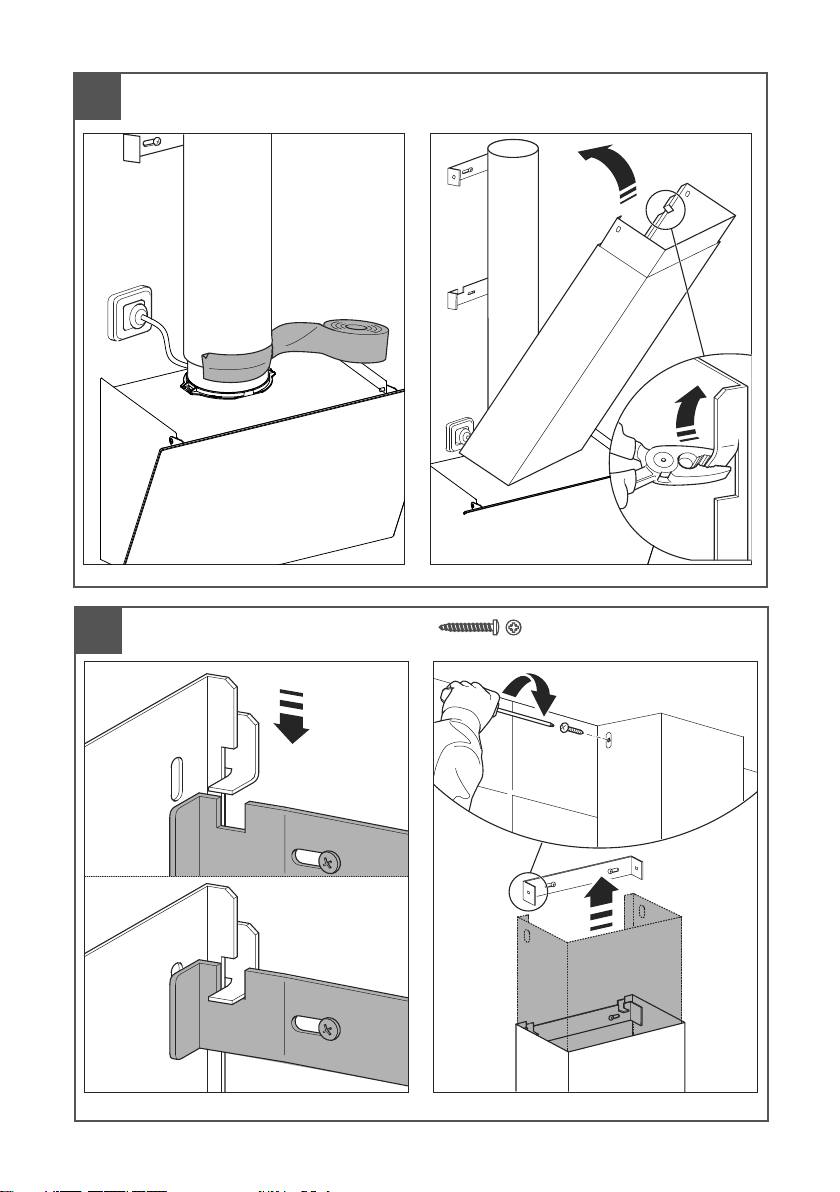

03

04

SUCTION VERSION

(extraction to the outside)

05

06

[10] x2

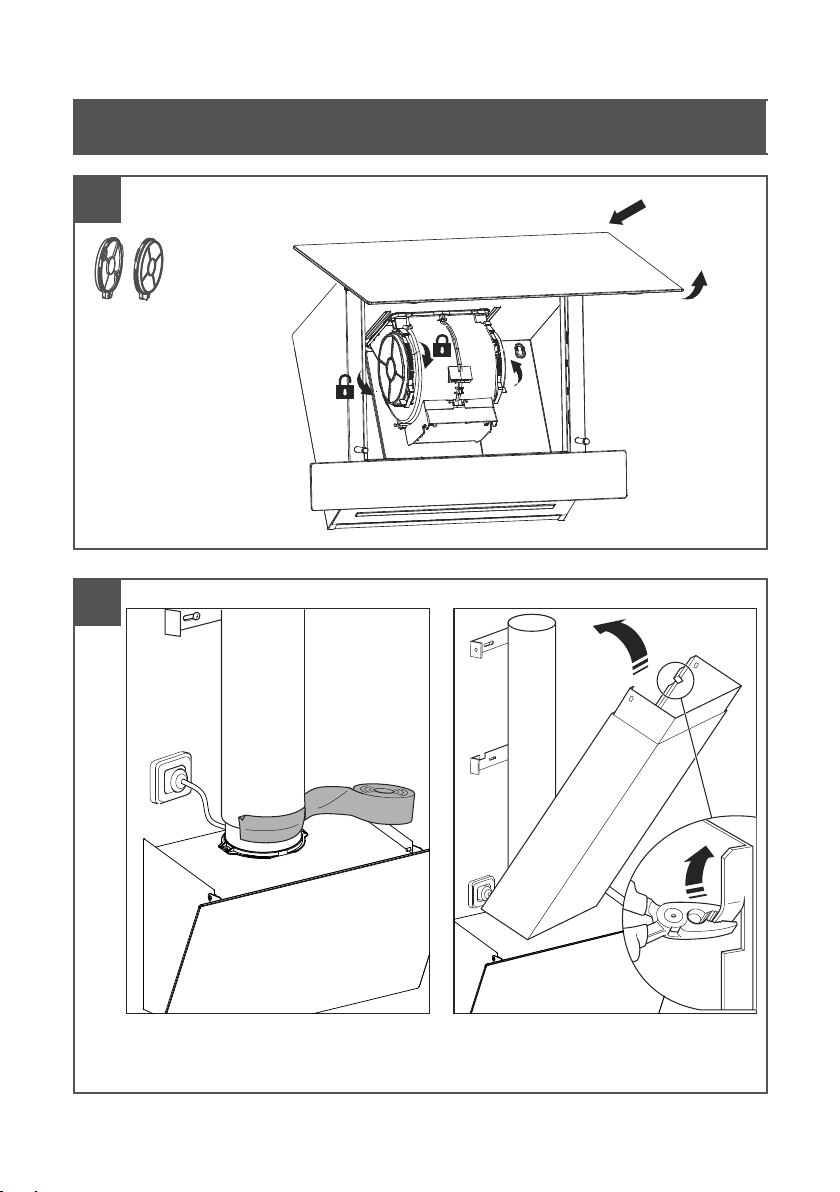

FILTERING VERSION

(no extraction to the outside)

07

08

7

MANTENIMIENTO DE LA CAMPANA / ENTRETIEN ET MAINTENANCE

CARE & MAINTENANCE / MANUTENÇÃO DO EXAUSTOR

3 MESES / 3 MOIS / 3 MONTHS / 3 MESES

BOTH VERSIONS

09

[10] x2
