4] INSTALLATION DU SYSTÈME DE CONTRÔLE D’ACCÈS
Raccordez une des extrémités du câble connecteur à 6 broches, livré avec le module
A-A360-A, au connecteur du module. L’autre extrémité de ce câble doit être raccordée
au port de communications série de l’ordinateur à l’aide de l’adaptateur correspondant.
(adaptateurs 9 et 25 broches fournis). Raccordez les bornes A+, B- et MASSE (GND)
du module CA-A360-A aux bornes A1+, B1- et MASSE du premier contrôleur
à l’aide d’un câble blindé, toronné à 4 fils (voir illustration 1). Les bornes +12 V
et MASSE du module CA-A360-A doivent être raccordées aux bornes +12 V
et MASSE de la centrale CT-V900-A (voir illustration 1).

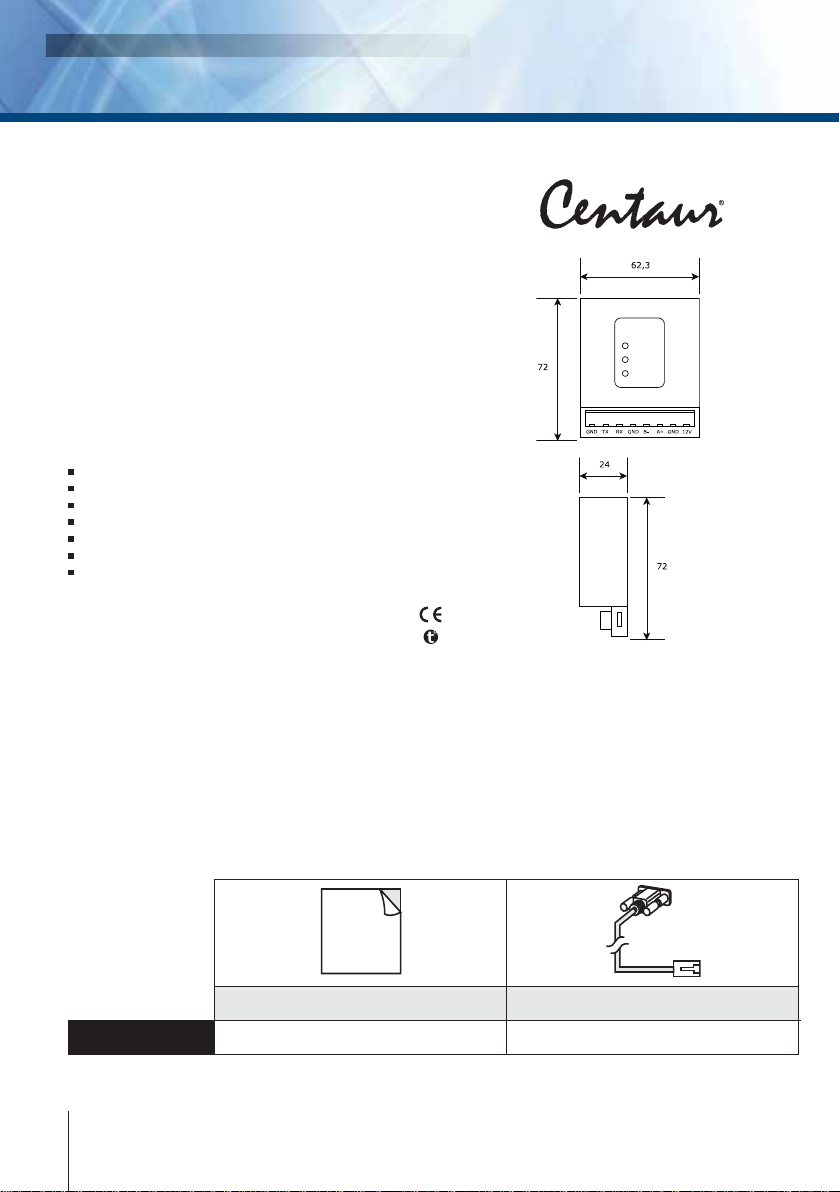

CA-A360-A
Module de conversion RS232 > RS-485
5] INSTALLATION DES MODULES DE CONVERSIONS (MODE «REPETEUR»)
A l’aide des bornes à visser, raccordez le récepteur (RX) du premier module CA-A360-A
à l’émetteur (TX) du second module. Raccordez l’émetteur du premier module
au récepteur du second module. La borne de masse du premier module doit être raccordée
à la MASSE du second module (7,6 m / 25 pieds au maximum). Raccordez les bornes A+,
B- et MASSE de chaque module CA-A360-A aux bornes A1+, B1- et MASSE de la centrale
correspondante à l’aide d’un câble blindé, toronné à 4 fils (voir illustration 2).
L’alimentation peut être fournie soit par les centrales CT-V900-A, soit
par une alimentation séparée. Dans le second cas, raccordez la borne de MASSE
du module CA-A360-A à la borne négative de la centrale.
Remarque : Retirez le cavalier EOL monté sur les centrales CT-V900-A raccordé
aux modules CA-A360-A qui ont la fonction de répétition (Centrales 3 et 4
sur l’illustration 2).
COM
Z15-16
A1+
B1-
GND
+12
CT-V900-A Controller
Centrale CT-V900-A
CA-A360-USBRS
Connect to RS232
Connection RS232
Connect to PC
(RS232 port)
GND
Z9-10
COM
Z11-12
Z13-14
GND TX RX GND A+B- GND 12V
DB-9F
DB-25F
Or/Ou

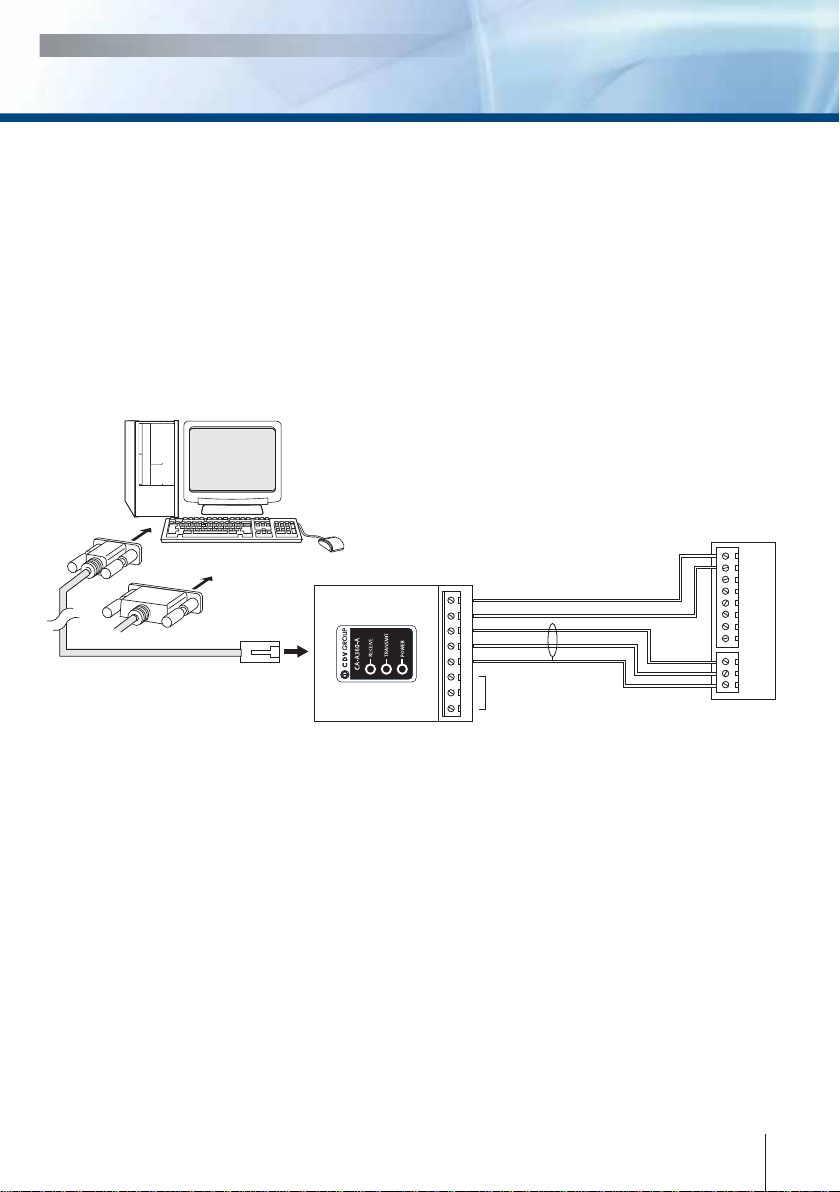

Illustration 1 : Installation du système
