Celestron COMETRON 114AZ Manuale utente

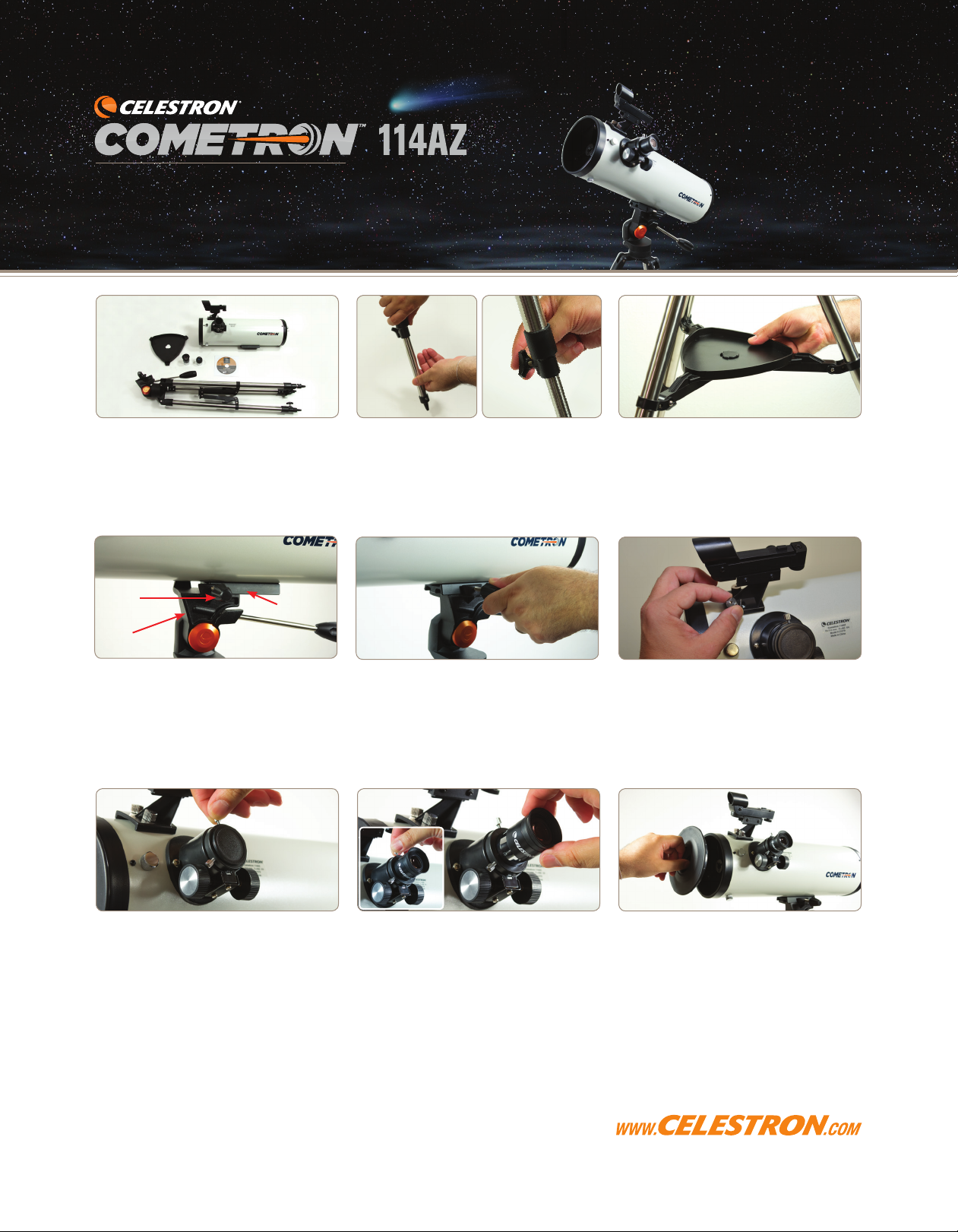

1. Your Cometron 114AZ includes an optical

tube, tripod with altazimuth mount, accessory

tray, red-dot ﬁnderscope, and TheSkyX

DVD-ROM astronomy software.

2. To setup tripod spread the legs outward

until they are fully extended. Loosen the

knobs at the end of the legs to extend the

tripod to the desired height. Tighten the

knobs to lock the legs.

3. To attach the accessory tray, line up the

notches and turn the tray clockwise until

the tray tabs lock in place with the tripod

brackets.

4. Now slide the dovetail bar on the bottom of

the optical tube into the clamp assembly on

the top of the mount. Be sure to back out the

fastening screw to allow enough clearance

for the dovetail bar.

5. Center the dovetail in the mount and tighten

the fastening screw.

6. To install ﬁnderscope, remove nuts on side

of tube, place bracket over threaded posts

and replace the nuts.

7. Loosen the thumbscrews on the focuser

and remove focuser cap.

8. Insert the chrome barrel of the eyepiece into

the focuser and secure with set screws.

9. Remove main telescope lens cap.

INSTRUCTION SHEET

Dovetail

Mount

Fastening

screws

English

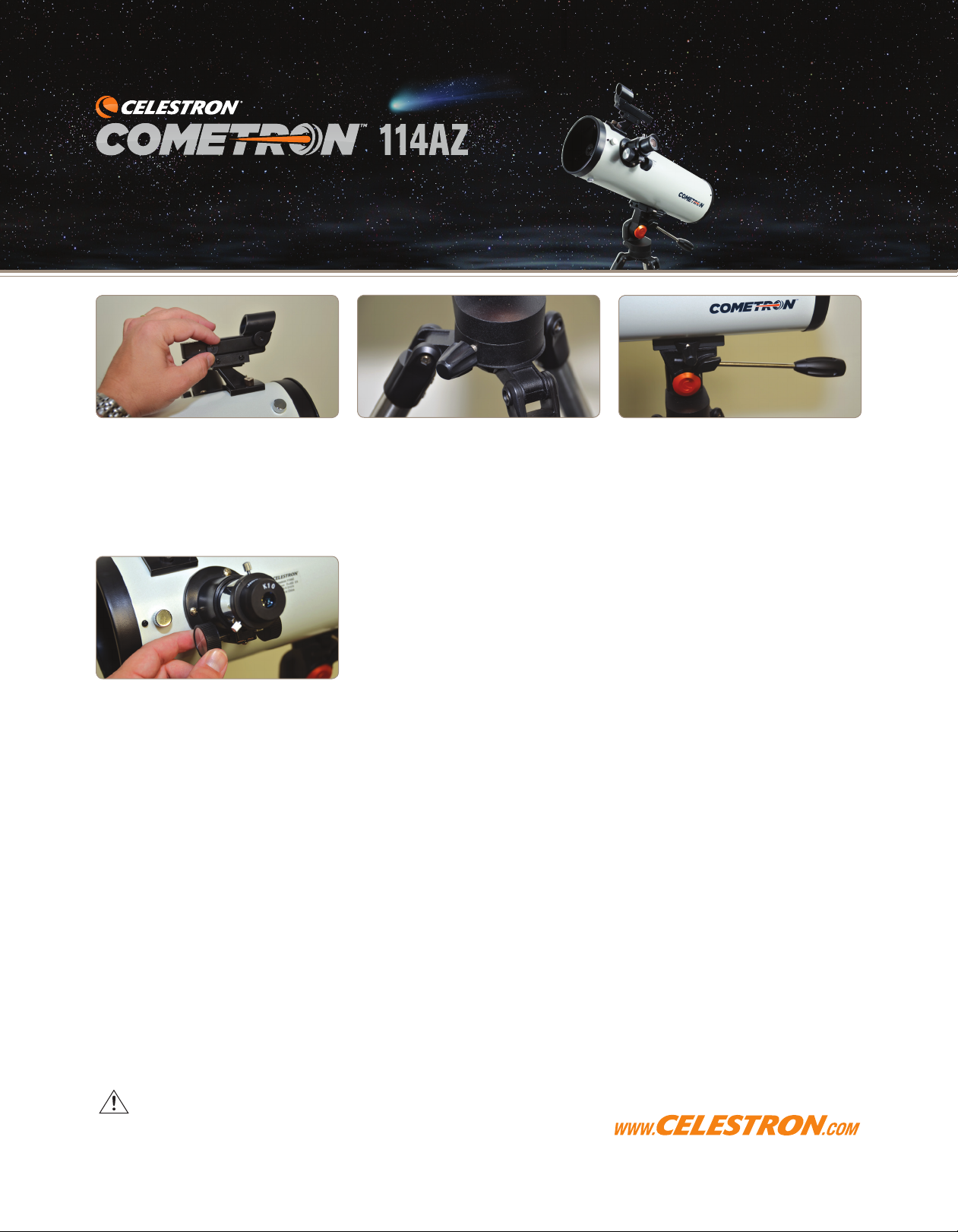

10. Turn on the red-dot ﬁnderscope. To

conserve battery life, be sure to turn it

off when not in use.

11. Loosen the clutch knob to free up the

azimuth (left & right) axis.

12. Turn the panning handle of the mount

counterclockwise to loosen the altitude

(up & down) clutch. Use the pan handle

to move the telescope until your target

appears in the ﬁnderscope. When you

have your target in the ﬁeld of view of the

telescope eyepiece, tighten the altitude

lock nut.

13. Focus your telescope by turning the two

knobs under the eyepiece until you have

a sharp image.

INSTRUCTION SHEET CONT...

For general usage information, please visit www.celestron.com.

If you have questions or problems with setup, please contact

Celestron Technical Support: 310.803.5955

This product is designed and intended for use by those 14 years of age and older.

Product design and speciﬁcations are subject to change without prior notiﬁcation.

2835 Columbia Street • Torrance, CA 90503 U.S.A

Solar WarNING: Never attempt to view the sun through

any telescope without a proper solar ﬁlter.

1. Votre Cometron 114AZ comprend un tube

optique, un trépied avec monture azimutale,

un plateau à accessoires, un chercheur à

points rouges et un DVD-ROM du logiciel

d’astronomie TheSkyX.

2. Pour l’installation du trépied, écartez les

pattes vers l’extérieur jusqu’à ce qu’elles

soient complètement étendues. Desserrez les

molettes à l’extrémité des pattes pour étendre

le trépied à la hauteur souhaitée. Serrez les

molettes de verrouillage des pattes.

3. Pour ﬁxer le plateau à accessoires, alignez les

encoches et tournez le plateau dans le sens

horaire jusqu’à ce que les languettes du pla-

teau se verrouillent aux supports du trépied.

4. Faites maintenant glisser la barre queue

d’aronde sur le dessous du tube optique

dans les colliers sur le dessus de la monture.

Assurez-vous de dévisser la vis de ﬁxation de

manière à laisser sufﬁsamment de dégage-

ment pour la barre queue d’aronde.

5. Centrez la queue d’aronde sur la monture et

serrez la vis de ﬁxation.

6. Pour installer le chercheur, retirez les écrous

situés sur le côté du tube, placez le support

sur les poteaux ﬁletés et remettez en place

les écrous.

7. Desserrez les vis à serrage à main situées

sur le porte-oculaire et retirez le capuchon du

porte-oculaire.

8. Insérez le barillet chromé de l’oculaire dans

le porte-oculaire et ﬁxez-le avec les vis de

réglage.

9. Retirez le capuchon de l’objectif principal

du télescope..

MODE D’EMPLOI

Queue

d’aronde

Monture

Vis de

blocage

Français

10. Mettez sous tension le chercheur à points

rouges. Pour préserver la durée de vie de la

pile, assurez-vous de le mettre hors tension

lorsque vous ne l’utilisez pas.

11. Desserrez la molette de verrouillage pour

libérer l’axe azimutal (gauche & droite).

12. Tournez la poignée de pivotement de la mon-

ture dans le sens antihoraire pour desserrer

le verrouillage d’altitude (haut & bas). Utilisez

la poignée de pivotement pour déplacer le

télescope jusqu’à ce que votre cible appara-

isse dans le chercheur. Lorsque votre cible

apparait dans l’oculaire du télescope, serrez

l’écrou de verrouillage de l’altitude.

13. Faites la mise au point de votre télescope

en faisant tourner les deux molettes situées

sous l’oculaire jusqu’à ce que vous obteniez

une image nette.

MODE D’EMPLOI SUITE

Pour des informations générales concernant l’utilisation, veuillez

visiter le www.celestron.com.

Si vous avez des questions ou des problèmes concernant

l’installation, veuillez contacter le soutien technique Celestron :

310.803.5955

Ce produit a été conçu à l’intention des utilisateurs âgés de 14 ans et plus.

La conception et la spéciﬁcation du produit peuvent être modiﬁées sans préavis.

Celestron et le symbole sont des marques de commerce de Celestron, LLC. Tous

droits réservés.

2835 Columbia Street • Torrance, CA 90503 É.-U.

aVErTISSEMENT au sujet du soleil :

N’essayez jamais d’observer le soleil à l’aide d’un

télescope sans utiliser un ﬁltre solaire adéquat.

1. Su Cometron 114AZ incluye un tubo óptico,

un trípode con soporte altazimut, bandeja

de accesorios, localizador de punto rojo y

el DVD-ROM de software de astronomía

TheSkyX.

2. Para instalar el trípode, separe las patas

hacia fuera hasta que estén totalmente

desplegadas. Aﬂoje los mandos del extremo

de las patas para extender el trípode hasta

la altura deseada. Apriete los mandos para

bloquear las patas.

3. Para colocar la bandeja de accesorios,

alinee las ranuras y gire la bandeja en el

sentido de las agujas del reloj hasta que

encaje en posición con los soportes del

trípode.

4. Deslice la barra con el tornillo en mariposa de

la parte inferior del tubo óptico en la estructura

de enganche de la parte superior del soporte.

Asegúrese de hacer retroceder el tornillo de

ﬁjación para dejar un espacio suﬁciente para

la barra con el tornillo en mariposa.

5. Centre el tornillo de mariposa en el soporte

y apriete el tornillo de ﬁjación.

6. Para instalar el localizador, saque las roscas

del lateral del tubo, coloque el soporte

sobre los postes estriados y vuelva a

colocar las roscas.

7. Aﬂoje los tornillos del enfoque y saque

la tapa.

8. Introduzca el cañón cromado del ocular en

el enfoque y fíjelo con los tornillos.

9. Saque la tapa de la lente principal del

telescopio.

FOLLETO DE INSTRUCCIONES

ensambladura

a cola de

milano

Montaje

Tornillo de

sujeción

Español

10. Encienda el localizador de punto rojo.

Para conservar batería, asegúrese de

apagarlo cuando no lo use.

11. Aﬂoje el mando para liberar el eje de azimut

(izquierda y derecha).

12. Gire el mango de desplazamiento del

soporte en el sentido contrario a las agujas

del reloj para aﬂojar el eje de altitud (arriba

y abajo). Use el mango de desplazamiento

para mover el telescopio hasta que apa-

rezca su objetivo en el localizador. Cuando

tenga su objetivo en el campo de visión del

ocular del telescopio, apriete la rosca de

bloqueo de altitud.

13. Enfoque su telescopio girando los dos

mandos bajo el ocular hasta obtener una

imagen deﬁnida.

FOLLETO DE INSTRUCCIONES CONTINUACIÓN

Para obtener información general de uso, visite www.celestron.

com. Si tiene consultas o problemas de instalación, contacte con

el soporte técnico de Celestron: 310.803.5955

Este producto ha sido diseñado y está pensado para ser usado por personas de 14

años o más de edad.

El diseño y las especiﬁcaciones del producto están sujetos a cambios sin

notiﬁcación previa.

Celestron y su símbolo son marcas comerciales de Celestron, LLC. Todos los

2835 Columbia Street • Torrance, CA 90503 EE.UU.

aVISo Solar: No intente nunca observar

el sol por un telescopio sin un ﬁltro solar adecuado.

1. Ihr Cometron 114AZ umfasst einen op-

tischen Tubus, ein Stativ mit Azimutmontier-

ung, eine Zubehörablage, einen Sucher mit

rotem Punkt sowie die Astronomiesoftware

TheSkyX auf DVD-ROM.

2. Das Stativ wird aufgestellt, indem die Beine

vollständig nach außen gespreizt werden.

Zum Einstellen der gewünschten Höhe

werden die Knöpfe an den Beinenden

gelöst. Zum Feststellen der Beine werden

die Knöpfe angezogen.

3. Zum Anbringen der Zubehörablage werden

die Kerben aneinander ausgerichtet, und die

Ablage wird solange im Uhrzeigersinn

gedreht, bis die Steckverbindungen der

Ablage in den Stativhalterungen einrasten.

4. Nun wird die Schwalbenschwanzführung

unten am optischen Tubus in die Klem-

menbaugruppe oben an der Montierung

geschoben. Die Befestigungsschraube

muss weit genug herausgedreht werden,

um ausreichend Platz für die Schwalben-

schwanzführung zu ermöglichen..

5. Die Schwalbenschwanzführung wird in der

Montierung zentriert, und die Schraube wird

angezogen.

6. Zum Anbringen des Suchers werden die

Muttern seitlich am Tubus entfernt, die

Halterung wird über den Gewinden platziert

und die Muttern werden wieder angebracht.

7. Die Flügelschrauben am Fokussierer lösen

und die Fokussiererkappe abnehmen.

8. Den Chromzylinder des Okulars in

den Fokussierer einführen und mit den

Stellschrauben sichern..

9. Die Objektivkappe des Hauptteleskops

abnehmen.

ANWEISUNGSBLATT

Schwalbenschwanz

Montierung

Befestigungss-

chrauben

Deutsch

10. Den Sucher mit rotem Punkt einschalten.

Die Batterie wird geschont, wenn es bei

Nichtverwendung ausgeschaltet wird.

11. Der Azimut (die Links-/Rechtsachse) ist

frei beweglich, wenn der Kupplungsknopf

gelöst wird.

12. Drehen Sie den Schwenkgriff der Mon-

tierung gegen den Uhrzeigersinn, um die

Höhe (auf und ab) zu entkuppeln. Richten

Sie das Teleskop mithilfe des Schwen-

kgriffs so aus, dass Ihr Ziel im Sucher

erscheint. Wenn sich Ihr Ziel im Sichtfeld

des Teleskopokulars beﬁndet, wird die Ver-

riegelungsmutter für die Höheneinstellung

angezogen.

13. Drehen Sie die zwei Knöpfe unter dem

Okular, bis Sie ein scharfes Bild erhalten.

ANWEISUNGSBLATT FORTSETZUNG

Allgemeine Nutzungshinweise ﬁnden Sie auf www.celestron.com.

Bei Fragen oder Problemen beim Aufbau wenden Sie sich bitte an

den technischen Support von Celestron: 310.803.5955

Dieses Instrument wurde für Personen ab 14 Jahren konzipiert und vorgesehen.

Produktdesign und technische Daten können ohne vorherige Ankündigung geändert

werden.

Celestron und Symbol sind Warenzeichen von Celestron, LLC. Alle Rechte

vorbehalten.

2835 Columbia Street • Torrance, CA 90503 USA

SoNNENSTraHlEN-WarNHINWEIS:

Ohne geeigneten Sonnenﬁlter darf keinesfalls durch ein Teleskop

in die Sonne geblickt werden.

1. Il Cometron 114AZ è dotato di un tubo

ottico, di un treppiede con montatura altazi-

mutale, di un vassoio porta accessori, di un

cercatore di stelle con puntino rosso e di un

software astronomico TheSkyX DVD-ROM.

2. Per conﬁgurare il treppiede, allargare le

gambe verso l’esterno ﬁno a quando non

saranno completamente estese. Allentare

le manopole all’estremità delle gambe per

estendere il treppiede all’altezza desiderata.

Serrare le manopole per bloccare le gambe.

3. Per allegare il vassoio porta accessori,

allineare le tacche e ruotare il vassoio in

senso orario ﬁno a quando i dispositivi di

bloccaggio del vassoio non scatteranno in

posizione con le staffe del treppiede.

4. Ora, far scorrere la barra di montaggio a

coda di rondine sulla parte inferiore del tubo

ottico sul gruppo del morsetto sulla parte

superiore della montatura. Assicurarsi di al-

lentare le viti di ﬁssaggio per lasciare spazio

sufﬁciente per la barra a coda di rondine.

5. Centrare la coda di rondine nella montatura

e serrare le viti di ﬁssaggio.

6. Per installare il cercatore di stelle, rimuovere

i dadi sul lato del tubo, posizionare la staffa

sui perni ﬁlettati e posizionare nuovamente

i dadi.

7. Allentare le viti a testa piatta sul focheggiatore

e rimuovere il relativo tappo.

8. Inserire il barilotto cromato dell’oculare nel

focheggiatore e serrare le viti.

9. Rimuovere il tappo delle lenti del telescopio

principale.

FOGLIO DI ISTRUZIONI

Coda di

rondine

Montatura

Viti di

ﬁssaggio

Italiano

10. Accendere il cercatore di stelle con

puntino rosso. Per una maggiore durata

della batteria, assicurarsi di spegnere il

cercatore se non in uso.

11. Allentare la manopola della frizione per

liberare l’asse dell’azimut (sinistra e

destra).

12. Ruotare la manopola panoramica della

montatura in senso antiorario per allentare

la frizione dell’altitudine (su e giù). Utiliz-

zare la manopola panoramica per spostare

il telescopio ﬁno a quando l’obiettivo

apparirà nel cercatore di stelle. Una

volta centrato l’obiettivo nel campo visivo

dell’oculare del telescopio, serrare il dado

di blocco dell’altitudine.

13. Mettere a fuoco il telescopio ruotando le

due manopole sotto all’oculare ﬁno a ot-

tenere un’immagine nitida.

FOGLIO DI ISTRUZIONI CONTINUA

Per informazioni generali sull’uso, visitare il sito www.celestron.com.

In caso di domande o problemi con la conﬁgurazione, contattare il

Servizio di assistenza tecnica Celestron al numero: 310.803.5955

Il presente prodotto è progettato e destinato all’uso di persone di età pari o

superiore ai 14 anni.

Il design del prodotto e le speciﬁche sono soggette a modiﬁche senza previa

notiﬁca.

2835 Columbia Street • Torrance, CA 90503 U.S.A

aVVErTENZa SolarE:

Non tentare mai di osservare il sole attraverso qualsiasi

telescopio senza adottare un ﬁltro solare adeguato!

Altri manuali per COMETRON 114AZ

Indice

Lingue:

Altri manuali Celestron Telescopio

Celestron

Celestron NexStar 5 SE Manuale utente

Celestron

Celestron 22014 Manuale utente

Celestron

Celestron Wide View 52260 Manuale utente

Celestron

Celestron 52265 Manuale utente

Celestron

Celestron Cometron CO-100 Manuale di istruzioni

Celestron

Celestron StarSense Explorer DX 102AZ Manuale utente

Celestron

Celestron LCM Series Manuale utente

Celestron

Celestron Firstscope 80 AZ Manuale utente

Celestron

Celestron CPC 925 Manuale utente

Celestron

Celestron 91075 Manuale utente

Celestron

Celestron 90AZ-SR Manuale utente

Celestron

Celestron Star-Gazer 300X Manuale utente

Celestron

Celestron 21035 Travel Scope 70 Manuale utente

Celestron

Celestron 22010 Manuale utente

Celestron

Celestron 21035 Manuale utente

Celestron

Celestron PowerSeeker 50AZ # 21039 Manuale utente

Celestron

Celestron NexStar 60 Manuale utente

Celestron

Celestron Neximage 5 Manuale utente

Celestron

Celestron CPC Series Manuale utente

Celestron

Celestron PowerSeeker 50 Manuale utente

Celestron

Celestron 21065 Manuale utente

Celestron

Celestron National Park Foundation TravelScope 60 Manuale utente

Celestron

Celestron AstroMaster 70AZ Manuale utente

Celestron

Celestron EXPLORASCOPE 70AZ Manuale utente

Manuali Telescopio popolari di altre marche

Meade

Meade 81005 Condor Manuale utente

Meade

Meade 114 EQ-DS Manuale utente

Meade

Meade LX200 CLASSIC Manuale utente

Leica

Leica 82 HD Manuale utente

EASTCOLIGHT

EASTCOLIGHT 9920 Manuale utente

zoomion

zoomion Genesis 200 EQ Manuale utente

TEC

TEC APO 140 Manuale utente

Orion

Orion 7832 Manuale utente

Carson

Carson Skelescope SK-100 Manuale utente

SKY-WATCHER

SKY-WATCHER VIRTUOSO Manuale utente

Orion

Orion EZ Finder 7228 Manuale utente

cassini

cassini C-JRS Manuale utente

nedis

nedis SCTE5060WT Manuale utente

Meade

Meade Polaris 60EQ-D Manuale utente

PlaneWave

PlaneWave CDK700 Manuale utente

William Optics

William Optics Synta Crayford Manuale utente

Orion

Orion FUNSCOPE Manuale utente

Levenhuk

Levenhuk Skyline Travel Manuale utente
