Charmeg T10.B Manuale utente
A
T10.B
Electronic Battery Powered Room Thermostat for Heating
Τ20.B
Electronic Battery Powered Room Thermostat with Domestic Hot Water Switch
Τ10SW.B
Electronic Battery Powered Room Thermostat for Heating and Cooling
Installer’s and User’s Manual
Important Safety Information
•Read carefully the information included in this manual.
•Always switch off the main power when installing the thermostat.
•The installation should be carried out by authorized personnel.
•Do not use the thermostat for other applications except those that is made to be used
i.e. room heating
•This thermostat is not an instrument. It must not be used in life critical applications.
Installation
Install the thermostat always in an inside wall in height 1.2m to 1.5m from the floor and
away of corners, positions affected of heat generating appliances, air vents , places directly
exposed to sunlight or dead air spots (e.g. behind a door, curtain etc.).
Consult the figures 1 to 6 printed at the carton box for dismantling and reassembling the
thermostat.
Before reinstall the rotating knob you can restrain the allowable adjust range by utilizing
the two plastic pins underneath.
Wiring
Connect the appropriate wires to cable terminal strip as shown in the relative wiring
diagram in the electrical connection section below.
Install two AAA alkaline battery cells to the appropriate battery holder inside. Pay special
attention to the correct battery polarity. Inappropriate battery installation may induce
permanent damage.
Do not use:
•rechargeable batteries
•conventional batteries
•empty and new batteries together
Terminals “1” and “2” comprise the potential free contacts of the internal relay.
Terminals “1” and “A” comprise the extra contact for the domestic hot water.
Operation
The “O-I”signed sliding switch of the front face activates and deactivates the thermostat.
While in on position “I” thermostat controls the heating (or cooling) system to maintain the
desired temperature.
Adjust the rotating button to the temperature level of your choice. When temperature
differs as compared to that indicated by the rotating knob the red indicator flashes and the
contact of the internal relay closes. When the desired temperature is reached the relay
contact opens and the red indicator remains inactive.
The leftmost sliding switch of T20.B type activates the domestic hot water control output
(terminal “A”). When the domestic hot water switch is activated terminals “1” and “A” is
bridged internally. At the same time the green indicator flashes.
The leftmost sliding switch of T10SW.B type is used to select between heating or cooling
mode. The “ ” symbol indicates cooling mode and when selected the green indicator
flashes.
Batteries are constantly supervised so as thermostat to operate safely under any discharge
level. For that reason when batteries are about to discharge thermostat flashes twice when
commands the heating/cooling system. You are advised to replace the discharged batteries
shortly.
The thermostat stops to operate and flashes three times when batteries are almost
exhausted. You must replace the batteries to put the thermostat in order.
Electrical Connection
General electrical connection diagram
Technical Specifications
Customer Care
Charmeg
www.charmeg.gr
145 Attaleias str.-Nikea - Athens- Greece
Call: +030 210 5693111
Fax: +030 210 5693093
e-mail: info@charmeg.gr
Skype: Charmeg Live Assistance Europe
Doc: T10_Butterfly_Users_Manual_gr_en_2.docx 15-Apr-21
Physical dimensions
90 x 90 x 43mm approx.
Power
2 x AAA alkaline batteries
Electrical contact rating
4A/250VAC @resistive load, (2A@inductive load)
Auxiliary contact rating
2A
Adjust limits
5 °C to +30 °C
Differential
-0.35°C
Temperature accuracy
+/-0.5°C
Operating temperature
0 °C to +50 °C
Storage temperature
-20 °C to +50 °C
This product has been manufactured from materials which can be recycled
and reused according to the European Directive 2002/96/EC.
Please be informed regarding the local collection system for electrical and
electronic equipment and do not dispose the old products with your
normal household waste.
The correct disposal of the products will help to prevent the negative
consequences of the environment and human health.
A
T10.B
Ηλεκτρονικός Θερμοστάτης Χώρου με Μπαταρίες για Εγκαταστάσεις
Θέρμανσης
Τ20.B
Ηλεκτρονικός Θερμοστάτης Χώρου με Μπαταρίες για Εγκαταστάσεις
Θέρμανσης με Διακόπτη Ζεστού Νερού Χρήσης
Τ10SW.B
Ηλεκτρονικός Θερμοστάτης Χώρου με Μπαταρίες για Εγκαταστάσεις
Θέρμανσης και Ψύξης
Εγχειρίδιο Εγκατάστασης και Χρήσης
Οδηγίες Ασφαλείας
•Μελετήστε προσεκτικά το παρόν εγχειρίδιο.
•Διακόπτετε πάντοτε την ηλεκτρική παροχή όταν εγκαθιστάτε το θερμοστάτη.
•Ηεγκατάσταση πρέπει να γίνει από εξουσιοδοτημένο τεχνικό.
•Μη χρησιμοποιείτε το θερμοστάτη για εφαρμογές ξένες προς αυτές για τις οποίες
προορίζεται π.χ. θέρμανση χώρων.
•Οθερμοστάτης αυτός δεν είναι όργανο μέτρησης. Μην τον χρησιμοποιείτε σε
εφαρμογές κρίσιμες για τη ανθρώπινη ζωή.
Εγκατάσταση
Εγκαταστήστε το θερμοστάτη σε εσωτερικό τοίχο και σε ύψος 1.2μέως 1.5μαπό το
πάτωμα. Για την εγκατάσταση αποφύγετε γωνίες, μέρη που επηρεάζονται από συσκευές
που εκπέμπουν θερμότητα, αεραγωγούς, μέρη που επηρεάζονται από την ηλιακή
ακτινοβολία και σημεία με μικρή ροή αέρα όπως πίσω από πόρτες ή κουρτίνες.
Συμβουλευτείτε τις εικόνες 1 έως 6 που βρίσκονται τυπωμένες στο χάρτινο κουτί για τον
τρόπο αποσυναρμολόγησης του πλαστικού κελύφους του θερμοστάτη.
Πριν επανατοποθετήσετε το περιστροφικό κουμπί μπορείτε μετακινώντας τις πλαστικές
σφήνες που βρίσκονται κάτω του να περιορίσετε την επιτρεπόμενη περιοχή ρύθμισης.
Σύνδεση
Συνδέστε τα απαραίτητα καλώδια για τη λειτουργία στην κλέμμα συμβουλευόμενοι το
ηλεκτρολογικό διάγραμμα της ενότητας “Διαγράμματα Ηλεκτρικών Συνδέσεων” που
ακολουθεί.
Τοποθετήστε δύο αλκαλικές μπαταρίες τύπου ΑΑΑ που απαιτούνται για τη λειτουργία του
στη μπαταριοθήκη που βρίσκεται στο εσωτερικό του θερμοστάτη προσέχοντας την ορθή
πολικότητα. Λανθασμένη τοποθέτηση ενδέχεται να προξενήσει μόνιμη βλάβη στο
θερμοστάτη.
Μη χρησιμοποιείτε:
•επαναφορτιζόμενες μπαταρίες
•απλές μπαταρίες
•καινούριες και παλιές μπαταρίες μαζί
Οι κλέμμες “1” και “2” αποτελούν την ελεύθερη δυναμικού επαφή του εσωτερικού ρελέ
του θερμοστάτη.
Οι κλέμες “1” και “A” αποτελούν την ανεξάρτητη επαφή του ζεστού νερού χρήσης.
Λειτουργία
Οδιακόπτης της πρόσοψης που φέρει τη σήμανση “O-I” ενεργοποιεί και απενεργοποιεί το
θερμοστάτη. Όταν βρίσκεται στη θέση “I”οθερμοστάτης ελέγχει το σύστημα θέρμανσης (ή
ψύξης) ώστε να επιτύχει την επιθυμητή θερμοκρασία.
Ρυθμίστε από το περιστροφικό κουμπί τη θερμοκρασία της επιλογής σας. Όταν η
θερμοκρασία χώρου διαφέρει της επιθυμητής το εσωτερικό ρελέ ενεργοποιείται και η
κόκκινη ενδεικτική λυχνία αναβοσβήνει. Όταν ηεπιθυμητή θερμοκρασία χώρου επιτευχθεί
το ρελέ απενεργοποιείται και ηκόκκινη λυχνία παραμένει σβηστή.
Οαριστερός διακόπτης της πρόσοψης που υπάρχει στον τύπο Τ20.Β ενεργοποιεί την έξοδο
ελέγχου (κλέμμα “Α”) για το ζεστό νερό χρήσης (ΖΝΧ) ενώνοντας εσωτερικά τις κλέμμες “1”
και “A”. Ταυτόχρονα αναβοσβήνει ηπράσινη ενδεικτική λυχνία.
Οαριστερός διακόπτης της πρόσοψης που υπάρχει στον τύπο Τ10SW.Β χρησιμοποιείται
για να επιλεγεί η λειτουργία θέρμανσης ή ψύξης. Το σύμβολο “” σημαίνει ότι έχει
επιλεγεί ηλειτουργία ψύξης. Ταυτόχρονα ηπράσινη ενδεικτική λυχνία αναβοσβήνει.
Για την ασφαλή λειτουργία του θερμοστάτη η κατάσταση των μπαταριών επιτηρείται
διαρκώς. Όταν οι μπαταρίες έχουν αποφορτιστεί αρκετά και απαιτούν αντικατάσταση ο
θερμοστάτης εκπέμπει δυο αντί για μία αναλαμπή όταν οδηγεί το σύστημα θέρμανσης ή
ψύξης.
Όταν οι μπαταρίες αποφορτιστούν σχεδόν εντελώς ο θερμοστάτης διακόπτει τη λειτουργία
του και εκπέμπει τρείς αναλαμπές. Στην περίπτωση αυτή αντικαταστήστε άμεσα τις
αποφορτισμένες μπαταρίες με νέες για να θέσετε το θερμοστάτη ξανά σε λειτουργία.

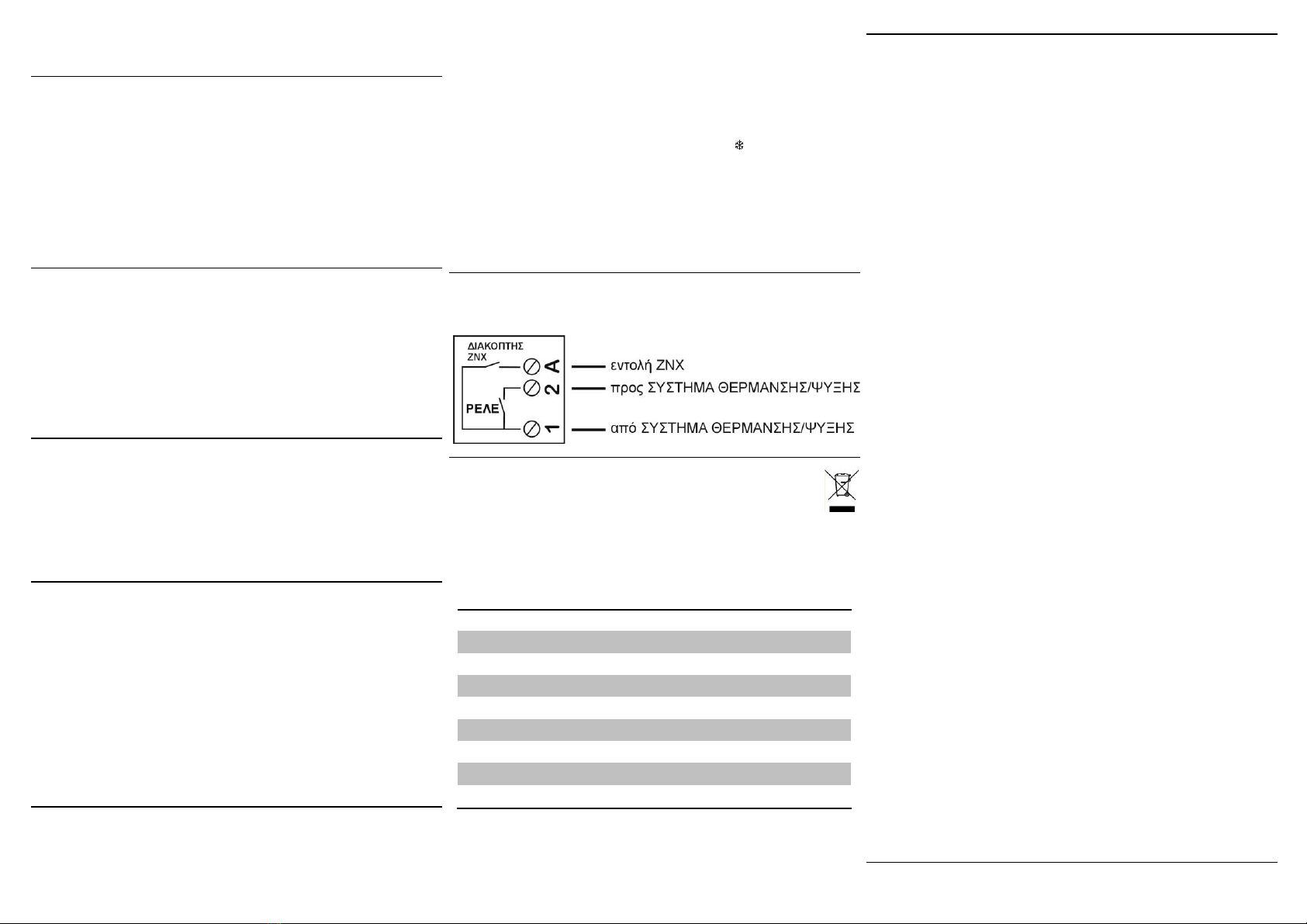

Διάγραμμα Ηλεκτρικών Συνδέσεων
Γενικό ηλεκτρολογικό διάγραμμα
Τεχνικές Προδιαγραφές
Υποστήριξη Πελατών
Charmeg
www.charmeg.gr
Ατταλείας 145 – Νίκαια - Αθήνα -Ελλάδα
Τηλ: 210 5693111
Φαξ: 210 5693093
e-mail: info@charmeg.gr
Skype: Charmeg Live Assistance Europe
Doc: T10_Butterfly_Users_Manual_gr_en_2.docx 15-Apr-21
Φυσικές διαστάσεις
90 x 90 x 43mm περίπου
Τροφοδοσία
2x AAA αλκαλικές μπαταρίες
Αντοχή επαφής ρελέ
4A/250VAC @ωμικό φορτίο, (2A@επαγωγικό φορτίο)
Αντοχή επαφής ΖΝΧ
2A
Όρια ρύθμισης
0 °C to +30 °C
Διαφορικό
-0.35°C
Ακρίβεια
+/-0.5°C
Θερμοκρασία λειτουργίας
0 °C to +50 °C
Θερμοκρασία αποθήκευσης
-20 °C to +50 °C
Το παρόν προϊόν είναι κατασκευασμένο από υλικά που μπορούν να
ανακυκλωθούν και να επαναχρησιμοποιηθούν σύμφωνα με την
Ευρωπαϊκή οδηγία 2002/96/EC.
Παρακαλείσθε να ενημερωθείτε σχετικά με το τοπικό σύστημα συλλογής
ηλεκτρικών και ηλεκτρονικών προϊόντων και μην απορρίπτετε τα παλαιά
προϊόντα μαζί με τα οικιακά σας απορρίμματα.
Η σωστή απόρριψη βοηθάει στην αποτροπή αρνητικών συνεπειών στο
περιβάλλον και την ανθρώπινη υγεία.
