STRIKE™ 882 QRG EN

About this

Guide

The STRIKE™ 882 Quick Reference Guide (QRG) has basic product

information such as connection, mounting, menu options, and DMX values.

Download the User Manual from www.chauvetprofessional.com

for more

details.

Disclaimer

The information and specifications contained in this QRG are subject to change

without notice.

Safety Notes

•DO NOT open this product. It contains no user-serviceable parts.

•DO NOT look at the light source when the product is on.

•CAUTION: Flashing light is known to trigger epileptic seizures. User

must comply with local laws regarding notification of strobe use.

•CAUTION: This product’s housing may be hot when lights are

operating.

•Mount this product in a location with adequate ventilation, at least

20 in (50 cm) from adjacent surfaces.

•DO NOT leave any flammable material within 50 cm of this product

while operating or connected to power.

•To eliminate unnecessary wear and improve its lifespan, during

periods of non-use completely disconnect the product from power via

breaker or by unplugging it.

•CAUTION: When transferring product from extreme temperature

environments, (e.g. cold truck to warm humid ballroom) condensation

may form on

the internal electronics of the product. To avoid causing a

failure, allow product to fully acclimate to the surrounding

environment before connecting it to power.

•USE a safety cable when mounting this product overhead.

•DO NOT operate this product outdoors or in any location where dust,

excessive heat, water, or humidity may affect it.(IP20)

•DO NOT operate this product if the housing, lenses, or cables appear

damaged.

•DO NOT connect this product to a dimmer or rheostat.

•ONLY connect this product to a grounded and protected circuit.

•ONLY use the hanging/mounting bracket to carry this product.

•In the event of a serious operating problem, stop using immediately.

•The maximum ambient temperature is 113 °F (45 °C). Do not operate

this product at higher temperatures.

Contact

Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact your

distributor to request support or return a product. Visit

www.chauvetprofessional.com for contact information.

What is

Included

•STRIKE™ 882

•Neutrik® powerCON® power cord

•Warranty Card

•Quick Reference Guide

STRIKE™ 882 QRG EN

AC Power

This product has an auto-ranging power supply that can work with an input

voltage range of 100–240 VAC, 50/60 Hz.

To eliminate unnecessary wear and improve its lifespan, during

periods of non-

use completely disconnect the product from power via

breaker or by unplugging it.

Power Linking

You can link up to 3 STRIKE™ 882 products at 120 V, 5 products at 208 V,

or 6 products

at 230 V. Never exceed this number. Power linking cords can be

purchased separately.

AC Plug

Connection

Wire (U.S.)

Wire (Europe)

Screw Color

AC Live

Black

Brown

Yellow/Brass

AC Neutral

White

Blue

Silver

AC Ground

Green/Yellow

Green

Replacing the

Fuse

1. Disconnect this product from power.

2. Using a flat-head screwdriver, unscrew the fuse holder cap from the

housing.

3. Remove blown fuse and replace with a good fuse of the same type

and rating.

4. Screw the fuse holder cap back in place and reconnect power.

DMX Linking

The STRIKE™ 882 will work with a DMX controller using a regular DMX

serial connection. A DMX Primer is available from

www.chauvetprofessional.com.

DMX Connection

The STRIKE™ 882 uses a regular DMX data connection for its DMX

personalities: 1 Ch, 5 Ch, 6 Ch, and 10 Ch. See the User Manual to connect

and configure for DMX operation.

Master/Slave

Connection

The STRIKE™ 882 uses the DMX data connection for its Master/Slave

mode. See the User Manual to connect and configure for master/s

lave

operation.

STRIKE™ 882 QRG EN

Mounting

Before mounting this product, read the Safety Notes. Make sure the mounting

clamp is capable of supporting the weight of the product. For our Chauvet line

of mounting clamps, go to trusst.com/productcategory/base-plates-

accessories-clamps/.

Product

Mounting

Diagram

Control Panel

Description

Button

Function

<MENU>

Exits from the current menu or function

<ENTER>

Enables the currently displayed menu or sets the

currently selected value into the selected function

<UP>

Navigates upwards through the menu list or increases

the numeric value when in a function

<DOWN>

Navigates downwards through the menu list or

decreases the numeric value when in a function

Overhead Mounting

Floor Mounting

Clamp

Secure the safety cable

using the

safety loop on

the back of the product

Safety Cable

STRIKE™ 882 QRG EN

Menu Options

Main Level

Programming Levels

Description

Auto

Auto 0–7

Speed 001–100

8 automatic programs

Static

Dimmer

000–255

Sets the intensity of light output

Strobe

Selects the strobe frequency

BackLite

Sets the amount of time the control panel

backlight stays on

10S

20S

30S

Info

Auto

Test

Sets product in test mode

Version Vx.x

Shows the installed software version

FixHours

Shows the total amount of time the

product has been in use

Address

001–512

Sets product’s DMX address

Channel

1 Ch

1-channel: strobe

5 Ch

5-channel: intensity, duration, rate, effect,

macro

6 Ch

6-channel: Flash 1–6

10 Ch

10-channel: Flash 1–6, auto programs,

auto speed, dimmer, strobe

M&S Mode

Master

Selects Master mode

Slave

Selects Slave mode

Temp xx° C

Displays product’s internal temperature

STRIKE™ 882 QRG EN

DMX Values

1 Ch

Channel

Function

Value

Percent/Setting

1 Strobe

000 ó005

006 ó255

No function

0–100%

5 Ch

Channel

Function

Value

Percent/Setting

1 Flash Intensity

000 ó005

006 ó255

No function

0–100%

Flash Duration

000 ó255

0–100%

3 Flash Rate

000 ó005

006

255

No function

0–100%

4 Special Effects

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Ramp up

Ramp down

Ramp up – ramp down

Random

Lighting effect

Spike effect

5 Pixel Control

Macros

000 ó005

006 ó042

043 ó085

086 ó128

129 ó171

172 ó214

215 ó255

No function

Macro 1

Macro 2

Macro 3

Macro 4

Macro 5

Macro 6

To achieve blinder effects similar to a discharge strobe light, put

channels 1, 2, and 3 to 100%.

STRIKE™ 882 QRG EN

DMX Values (cont.)

6 Ch

Channel

Function

Value

Percent/Setting

1 Block 1

000 ó005

006 ó255

No function

Slow to fast

2 Block 2

000 ó005

006 ó255

No function

Slow to fast

3 Block 3

000 ó005

006 ó255

No function

Slow to fast

4 Block 4

000 ó005

006 ó255

No function

Slow to fast

5 Block 5

000 ó005

006 ó255

No function

Slow to fast

6 Block 6

000 ó005

006 ó255

No function

Slow to fast

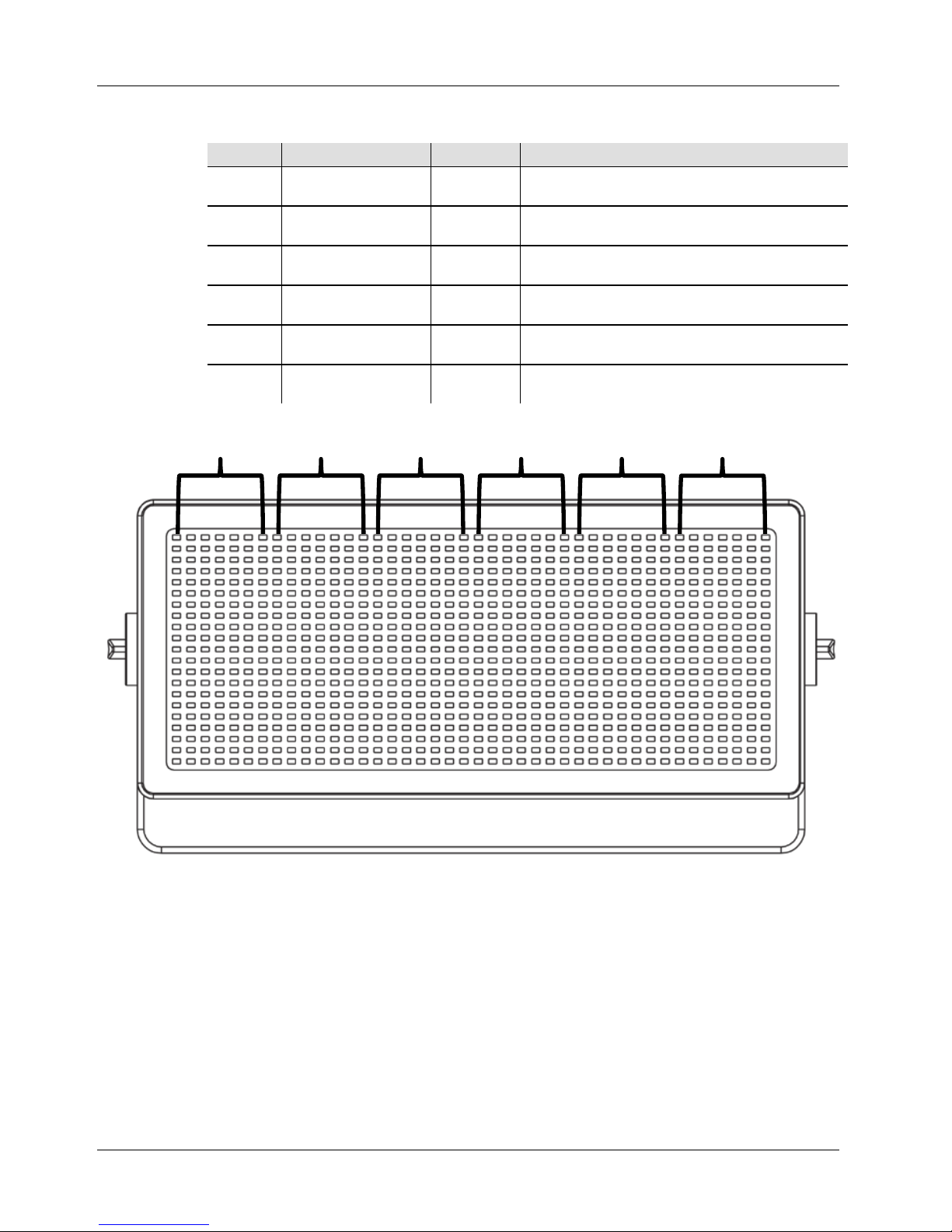

Block 1

Block 2

Block 3

Block 4

Block 5

Block 6

STRIKE™ 882 QRG EN

DMX Values (cont.)

10 Ch

Channel

Function

Value

Percent/Setting

1 Block 1

000 ó005

006 ó255

No function

Slow to fast

2 Block 2

000 ó005

006 ó255

No function

Slow to fast

3 Block 3

000 ó005

006 ó255

No function

Slow to fast

4 Block 4

000 ó005

006 ó255

No function

Slow to fast

5 Block 5

000 ó005

006 ó255

No function

Slow to fast

6 Block 6

000 ó005

006 ó255

No function

Slow to fast

7 Auto Programs

000 ó010

011 ó040

041 ó070

071 ó100

101 ó130

131 ó160

161 ó190

191 ó220

221 ó255

No function

Auto 0

Auto 1

Auto 2

Auto 3

Auto 4

Auto 5

Auto 6

Auto 7

8 Auto Speed 000 ó255

Slow to fast

(Only when Ch. 7has Auto 0–7 activated)

Master Dimmer

000 ó255

0–100%

10 Master Strobe

000 ó005

006 ó255

No function

0–25 Hz

STRIKE™ 882 GRR ES

Acerca de Esta

Guía

La Guía de Referencia Rápida (GRR) del STRIKE™ 882 contiene

información básica sobre el producto, como conexión, montaje, opciones de

menú y valores DMX. Descargue el manual de usuario de

www.chauvetprofessional.com para una información más detallada.

Exención de

Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a

cambio sin previo aviso.

Notas de

Seguridad

•NO abra este producto. No contiene piezas reparables por el usuario.

•Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el interruptor

o desenchufándolo, durante los periodos en los que no se use.

•NO mire a la fuente de luz cuando el producto esté encendido.

•CUIDADO: Se sabe que la luz parpadeante puede desencadenar

ataques epilépticos. El usuario debe cumplir con la legislación local

con respecto a la notificación del uso de estroboscopio.

•CUIDADO: La carcasa de este producto puede estar caliente cuando

las luces están en funcionamiento.

•Monte este producto en una ubicación con ventilación adecuada, al

menos a 20'' (50 cm) de superficies adyacentes.

•NO deje ningún material inflamable a menos de 50 cm de este

producto mientras esté funcionando o conectado a la alimentación.

•Cuidado: cuando transfiera el producto desde ambientes con

temperatura extrema (p. ej., del remolque frío de un camión a una sala

de baile con calor y humedad), puede formarse condensación en la

electrónica interna del producto. Para evitar que se produzca una

avería, deje que el producto se aclimate completamente al ambiente

antes de conectar la alimentación.

•USE un cable de seguridad cuando monte este producto en lo alto.

•NO ponga en funcionamiento este producto en el exterior o en

cualquier ubicación en la que el polvo, calor excesivo, agua o

humedad puedan afectarlo.

•NO ponga en funcionamiento este producto si sospecha que la

carcasa, lentes o cables están dañados.

•NO conecte este producto a un atenuador o reostato.

•Conecte este producto SOLO a un circuito con toma de tierra y

protegido.

•Use SOLAMENTE los soportes de colgar/montar para mover este

producto

•En caso de un problema grave de funcionamiento, deje de usarlo

inmediatamente.

•La temperatura ambiente máxima es de 45 °C (113 °F). No haga

funcionar este producto a temperaturas más altas.

STRIKE™ 882 GRR ES

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux póngase en

contacto con su distribuidor para solicitar asistencia o devolver el producto.

Visite www.chauvetprofessional.com para información de contacto.

Qué va

Incluido

•STRIKE™ 882

•Cable de alimentación Neutrik®

powerCON®

•Tarjeta de garantía

•Guía de Referencia Rápida

Corriente

Alterna

Este producto tiene una fuente de alimentación con detección automática que

puede funcionar con un rango de tensión de entrada de 100–

240 VCA,

50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte

complemente el producto de la alimentación, mediante el interruptor

o desenchufándolo, durante los periodos en los que no se use.

Alimentación en

Cadena

Puede enlazar hasta 3 productos STRIKE™ 882 a 120 V, 5 productos a

208 V o 6 productos

a 230 V. Nunca sobrepase este número. Los cables de

alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión

Cable (EE.UU.)

Cable (Europa)

Color del tornillo

CA Cargado

Negro

Marrón

Amarillo/Latón

CA Neutro

Blanco

Azul

Plata

CA Tierra

Verde/Amarillo

Verde

Sustitución del

Fusible

1. Desconecte el producto de la toma de corriente.

2. Con un destornillador de punta plana desatornille la tapa del

portafusibles.

3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del

mismo tipo y categoría.

4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de

nuevo la alimentación.

Enlace DMX

El STRIKE™ 882 funcionará con un controlador DMX usando una conexión

serie DMX normal. Hay un Manual DMX disponible en

www.chauvetprofessional.com.

Conexión DMX

El STRIKE™ 882 usa una conexión de datos DMX normal para sus

personalidades DMX: 1 Ch, 5 Ch, 6 Ch y 10 Ch

. Vea el Manual de usuario

para conectar y configurar para funcionamiento DMX.

Conexión

Maestro/Esclavo

El STRIKE™ 882 usa la conexión de datos DMX para su modo

Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para

funcionamiento Maestro/Esclavo.

Altri manuali per Strike 882

Indice

Lingue:

Altri manuali Chauvet Proiettore

Chauvet

Chauvet LEDsplash 200B Manuale utente

Chauvet

Chauvet GigBAR IRC Manuale utente

Chauvet

Chauvet 1-QuadZoomTour Manuale utente

Chauvet

Chauvet PiX PAR 24 Manuale utente

Chauvet

Chauvet Q-Spot 560-LED Manuale utente

Chauvet

Chauvet Ovation H-105WW Manuale utente

Chauvet

Chauvet COLORado Batten 72 Tour Manuale utente

Chauvet

Chauvet Q-WASH 560Z-LED Manuale utente

Chauvet

Chauvet PiX PAR 24 Manuale utente

Chauvet

Chauvet COLORPALETTE II DMX512 Manuale utente

Chauvet

Chauvet Colorado 1-Quad Tour Manuale utente

Chauvet

Chauvet ROGUE RH1 Hybrid Manuale utente

Chauvet

Chauvet Colorrail IRC Manuale utente

Chauvet

Chauvet EZpar 64 RGBA Manuale utente

Chauvet

Chauvet VATION F-165WW Manuale utente

Chauvet

Chauvet COLORado 2-Quad Zoom IP Manuale utente

Chauvet

Chauvet SlimPAR HEX 3 IRC Manuale utente

Chauvet

Chauvet Intimidator Spot Duo 150 Manuale utente

Chauvet

Chauvet SlimPANEL TRI 12 IP Manuale utente

Chauvet

Chauvet Ovation C-640FC Manuale utente

Chauvet

Chauvet COLORado Batten 144 Tour Manuale utente

Chauvet

Chauvet SlimPAR QUAD 3 IRC Manuale utente

Chauvet

Chauvet Cyborg CH-258 Manuale utente

Chauvet

Chauvet SlimPAR HEX 6 IRC Manuale utente

Manuali Proiettore popolari di altre marche

VIZULO

VIZULO Micro Martin Guida utente

EuroLite

EuroLite LED IP FL-100 SMD Manuale utente

Cooper Wheelock

Cooper Wheelock XB12 Manuale utente

Allen + Roth

Allen + Roth 17624-000 Manuale utente

ADJ

ADJ 4 STAGE PAK Manuale utente

Cooper Lighting

Cooper Lighting EGL91SW233 Manuale utente

Max

Max 37496 Manuale utente

BEGA

BEGA 85 143 Manuale utente

Beamz

Beamz 151.226 Manuale utente

EuroLite

EuroLite LED IP FL-8 Manuale utente

Ledj

Ledj PERFORMER 36 RGB Manuale utente

Perel

Perel ELS3 Manuale utente

Perel

Perel ELS3WD Manuale utente

LumX

LumX LM 36130 Manuale utente

Xtricity

Xtricity 4-80053 Manuale utente

Stahl

Stahl 6521/4 Series Manuale utente

Ecosense

Ecosense EcoSpec Manuale utente

Ayrton

Ayrton minipanel FX Manuale utente
