Chicago Electric 68888 Manuale utente

WARNING To prevent serious injury, read manual warnings and instructions before use.

BASIC WELDING INSTRUCTIONS AND WELDING TIPS ARE IN MANUAL.

1Assemble face shield and handle.

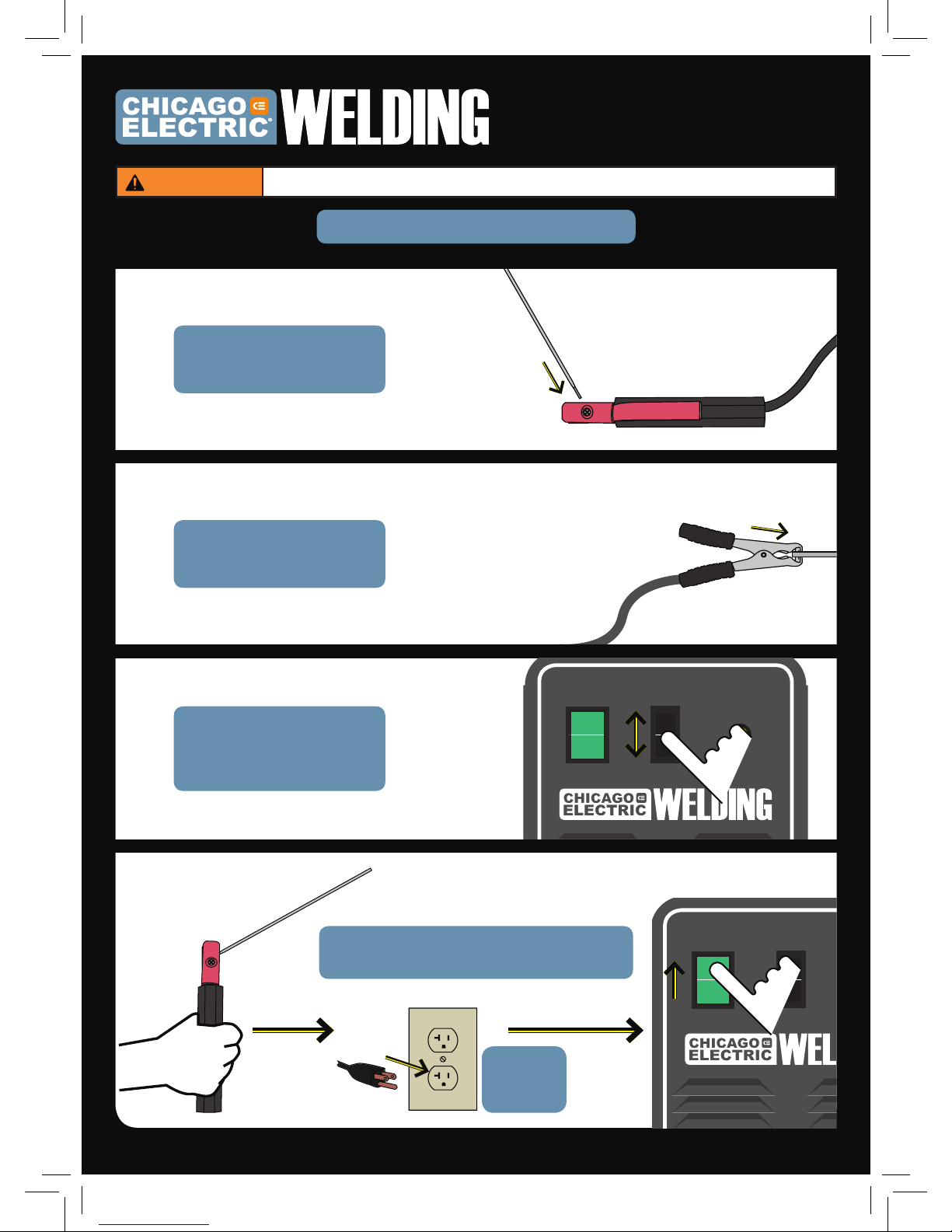

68888 QUICK START GUIDE

Adjust current

setting as needed.

HOLD

ELECTRODE

CLEAR

Hold electrode clear of workpiece,

then plug in welder and turn it on.

20 amp

minimum

circuit

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAXOFF

POWER

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAXOFF

POWER

Attach ground clamp

to workpiece.

Clamp bare end of

electrode in holder.

Weld Speed

Too Fast

TO CORRECT:

weld

slower

Weld Speed

Too Slow

TO CORRECT:

weld

faster

Arc Length

Too Short

TO CORRECT:

Good

Weld

Arc Length

Too Long

TO CORRECT:

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAX

OFF

POWER

Current

Too High

TO CORRECT:

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAX

OFF

POWER

Current

Too Low

TO CORRECT:

CLEAN WELDS FIRST!

Stick welds will have a coat of slag over them until cleaned.

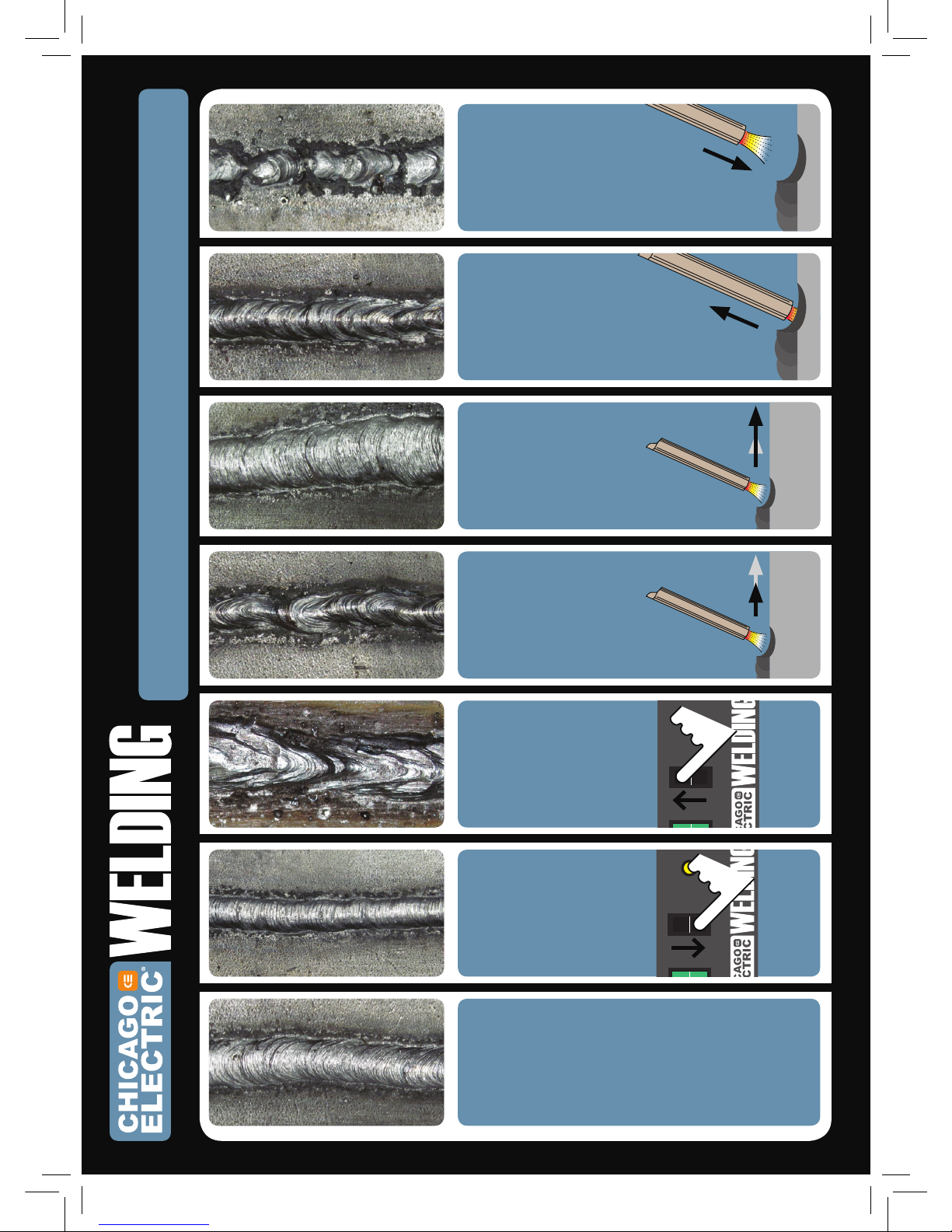

68888 WELD EXAMPLE PICTURES

ADVERTENCIA

Para prevenir lesiones graves, lea las instrucciones y advertencias del manual antes de usar.

LAS INSTRUCCIONES BÁSICAS Y CONSEJOS DE SOLDADURA ESTÁN EN EL MANUAL.

1Ensamble la empuñadura y la máscara de protección.

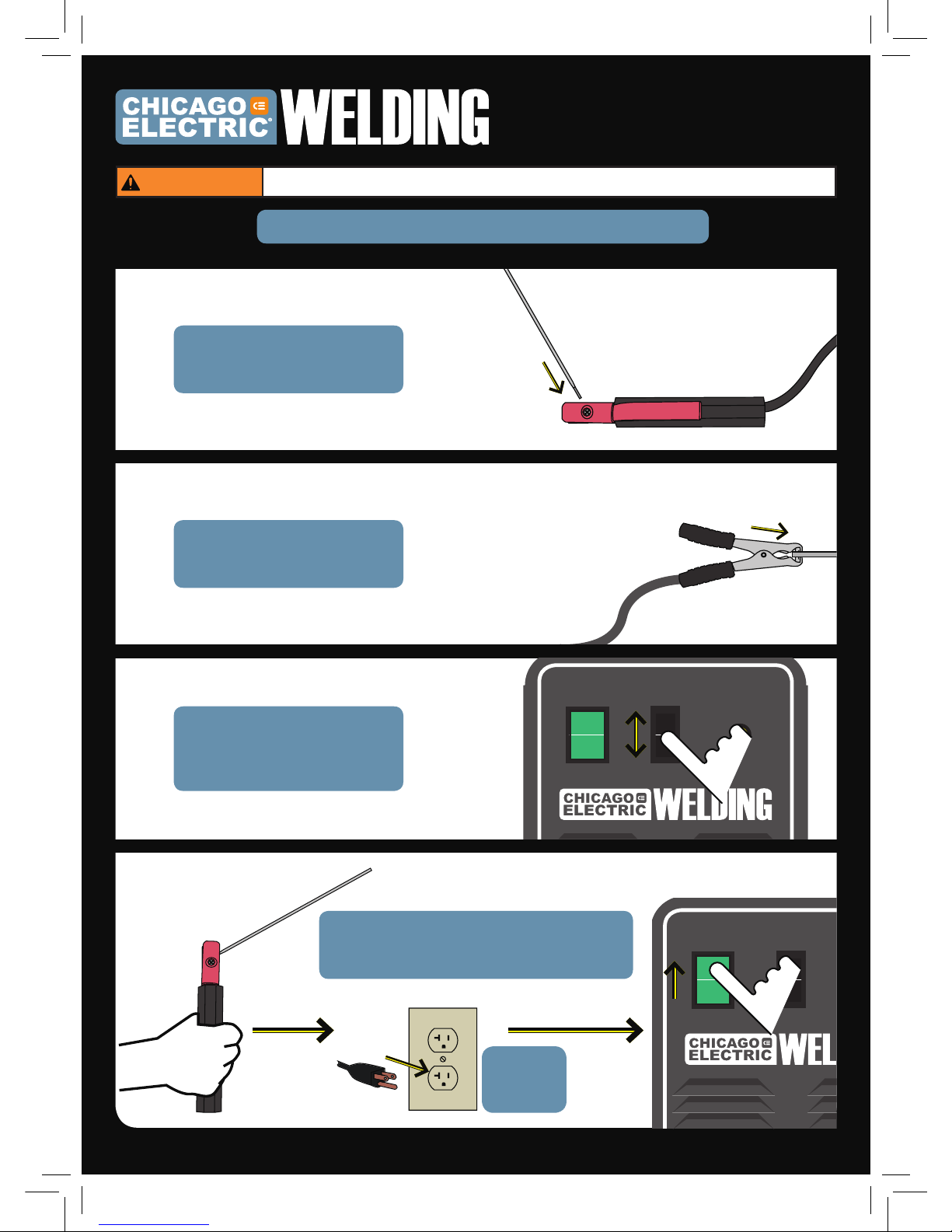

68888 GUÍA DE INICIO RÁPIDO

Ajuste la corriente

según sea necesario.

MANTENGA EL

ELECTRODO

ALEJADO

Mantenga el electrodo alejado de la

pieza de trabajo, luego enchufe la

soldadora y enciéndala.

Circuito

mínimo de

20 amp.

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAXOFF

POWER

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAXOFF

POWER

Coloque la abrazadera

de conexión a tierra en

la pieza de trabajo.

Fije el extremo

descubierto del

electrodo en el soporte.

(ALIMENTACIÓN) (CORRIENTE)

(ENC.)

(APAG.)

(MÍN.)

(MÁX.)

(SOBRECARGA)

Velocidad

de soldadura

muy rápida

PARA CORREGIR:

Suelde

más

despacio

Velocidad

de soldadura

muy baja

PARA CORREGIR:

Suelde

más

rápido

Longitud del

arco muy

corta

PARA CORREGIR:

Buena

soldadura

Longitud del

arco muy

larga

PARA CORREGIR:

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAX

OFF

POWER

Corriente

muy alta

PARA CORREGIR:

50 AMP

ARC WELDER

OVERLOAD

MIN

CURRENT

MAX

OFF

POWER

Corriente

muy baja

PARA CORREGIR:

¡PRIMERO LIMPIE LAS SOLDADURAS!

Las soldaduras de barra tienen una capa de escoria arriba que se retira al limpiarlas.

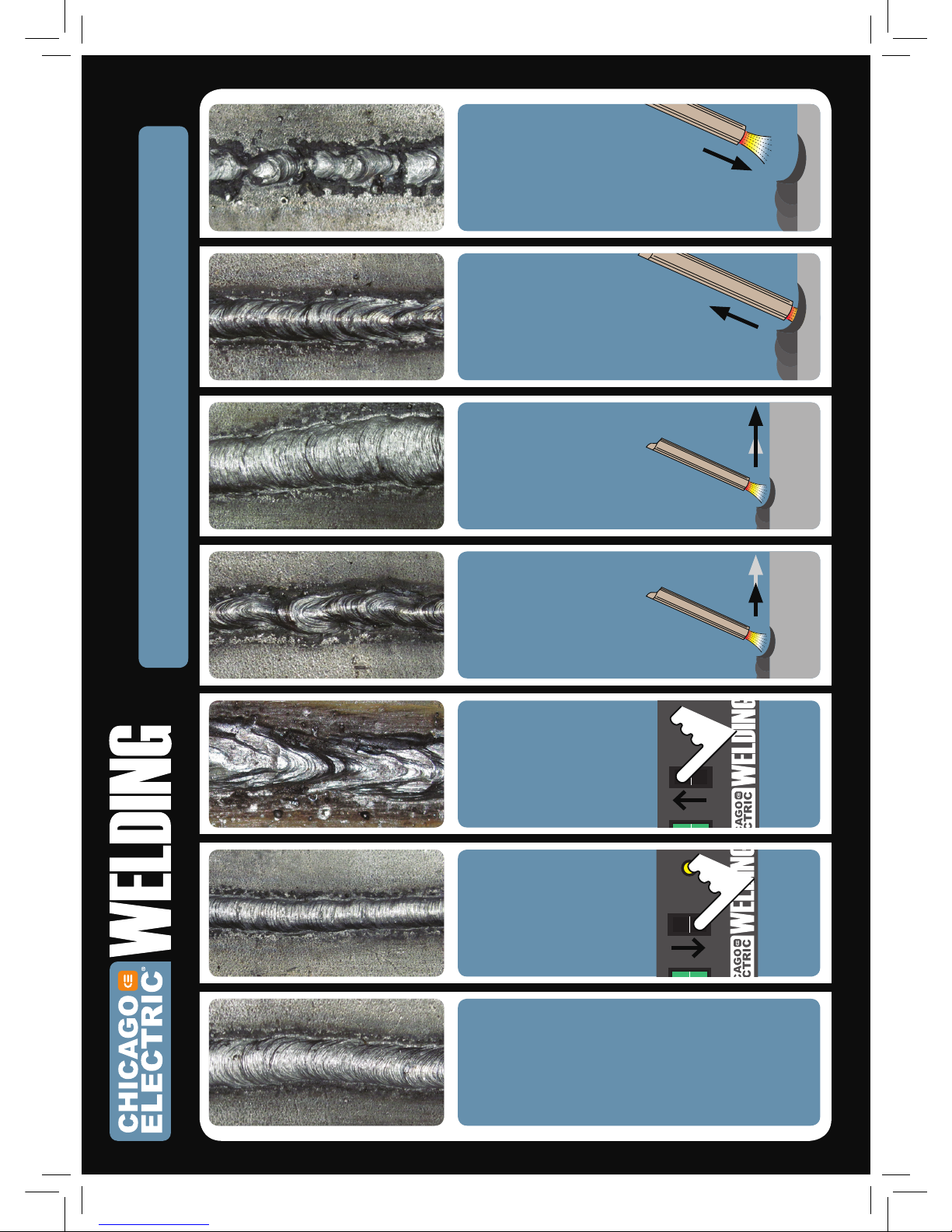

68888 IMÁGENES DE EJEMPLO DE SOLDADURAS
