Cinetron RAF-19 Manuale utente

(RAF-19, RAF-22, RAF-24)

使用此產品前，請詳細閱讀本說明書

警告

1.請不要自行拆開機器，否則可能造成嚴重損壞。

2.任何拆卸修理都必須由專業技術人員進行。

3.謹防觸電。

警告：爲了防止電擊，請不要打開後蓋。機殼內部無任何附加備件。

如有問題請和我們的服務人員聯系。

提醒你注意該處可能有高壓，需要小心，以免受到電擊。

提醒你該處為非常重要的部件，如果需要進行更換等操作，需要參

照相應的技術說明資料。

此設備不能放置或曝露在滴水及灑水地方。

這個插頭被用作斷電裝置，並時刻保持其操作正常。

安全防護

請不要把電視機放置不穩的地方，防止跌落。

請不要使電視暴露在太熱，太冷或者潮濕的環境中。

防止電視機直接在陽光下暴曬，或者靠近熱源。

請不要把電視機放入任何液體中。

請不要使任何物品進入電視機內部，不要把容器放在電視機頂部。

在雷雨天氣（尤其有閃電時）請拔出電源插頭和天線。

請不要使電源線被壓住，也要防止各種電線糾結纏繞在一起。

防止超負荷用電引起火災。

請使用乾燥柔軟的布清潔電視機。

如果您的電視機出現問題，請不要自行拆卸，應聯繫售後服務人員。

如果遙控器長時間不使用，請取出電池並存放在乾燥的地方。

防止遙控器掉落。

如果該液晶電視機是用於室外展示，請做好各項防護措施避免意外。

如果要掛在牆上或天花板上，請聯絡代理商。

此設備符合FC C標準，請參考以下兩點：（1）此設備不會引起干擾。

（2）此設備會受接收到干擾，也包括因為人為的錯誤操作引起的干擾。

此設備需要防水，請勿將盛滿水或其他液體的容器靠近電視機，比如花瓶等。

此設備不宜長時間不間斷地工作。

如果長時間不使用電視機，請將電源線拔出。

裝置建設應當連接到一個電源插座出口或保護接地連接。

在主電源插頭或電器耦合器作為斷開裝置，斷開裝置應該保持隨時可操作性。

基本操作

開關機

如果電視機螢幕未亮，請按遙控器上的PO WE R鍵開機。

如果您需要關機，請按遙控器上的POWER鍵。

如果您需要完全關機，請拔出電源線。

自動待機功能

1.在T V/ AV狀態下，如果15分鐘內無信號輸入，電視機將會進入待機狀態。

2.在P C狀態下，如果2分鐘內無信號輸入，電視機將會進入待機狀態。

關機記憶功能

1.對電視機圖像和聲音的設置等都會在開機前自動保存，下次開機之後將自動

使用自定義的設置。

信號源使用須知

1.如果使用PC輸入信號，請將P C顯示的分辨率調整到以下狀態：

（1920X1080 60Hz，1680 1050 60 ， 1360 768 60 ， 1024 768 60 ,800 600 60 ,640 480 60 ）

2.如果用戶需要等到逐行輸出的信號，請使用逐行信號源。

X Hz X Hz X Hz X Hz X Hz

警告..... .......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . .......

安全防護 2

.......................................................................................................................

基本操作 2

.......................................................................................................................

目錄 3

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . .

控制面板說明 5

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......

端子功能接線圖 6

.........................................................................................................

遙控器使用說明 7

........................................................................................................

更換電池 8

.....................................................................................................................

連接天線 9

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . .

基本操作 10

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . .

頻道 11

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . .

影像 13

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... .

聲音 14

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... .

時間 14

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... .

選項 15

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . .........

DVR文件系統 16

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . .....

外部設備連接 25

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ....

簡單故障排除 26

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ....

數碼電視軟件升級 28

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ........

產品規格 33

.....................................................................................................................

底座安裝 4

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ...

多媒體 20

......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . ......... . . . . .....

1. 取出底座基板，如圖1所示水平30度角。

2. 取出電視機，將電視機螢屏朝上平放于桌面，保持與水平1 80度角,如圖2所示。

3. 請將底座基板插入電視機立柱，右手扶住電視機,左手扶住底座基板并逆時針旋轉30度。

當聽到“咔 ”的一聲響，說明安裝成功，如圖3/ 4所示。

4. 取出產品附隨的螺絲，插入如圖5所示安裝位置并擰緊。

(注：取一塊護墊或柔軟的桌布放於工作臺上，避免損壞電視機。)

保持與

底座安裝

產品為拆底座包裝，底座安裝步驟如下：

控制面板說明

控制面板上的按鈕位於電視機的側面。

各個按鍵功能介紹

INPUT

CH- *

CH+ *

VOL-

VOL+

電源開關鍵，開啓/關閉電源

信號源選擇鍵

菜單快捷鍵，打開或關閉菜單畫面

模擬電視、數字電視減頻道快捷鍵，減小節目頻道號、選擇菜單中上一個選項

模擬電視、數字電視加頻道快捷鍵，增加節目頻道號、選擇菜單中下一個選項

減小聲音快捷鍵，減小音量、進入下級菜單和減小OSD選項的值

加大聲音快捷鍵，增加音量、進入下級菜單和增加OSD選項的值

*有關數碼電視轉台，須於數碼電視畫面中用遙控器上CH+/CH-

按鍵切換頻道

端子名稱功能描述

YPbPr-L/R

YPbPr

VGA

可播放多媒體文件

高清輸入端子

連接電腦的VGA輸入端子

連接電腦的VGA音頻輸入端子

分量視頻輸入端子

分量音频輸入端子

S-VIDEO視頻輸入端子

同軸音頻輸出

複合視頻輸入

複合視頻音頻輸入

連接視頻及數字電視天綫網絡

耳機輸出端子

PC Audio

HDMI1, HDMI2

S-VIDEO

COAX

VIDEO

Earphone

連接電源轉換器

Audio in-L/R

USB1, USB2

YPbPr-L YPbPr-R COAX Audio HDMI1 TV Earphone

SPDIF

DVD

AMP.

DC HDMI2 USB2 USB1 VGA S-Video Pb

Y Pr

PC Audio

端子功能接線圖

VIDEO

in-L

Audio

in-R

POWER

MUTE

0-9

ATV/DTV

RECALL

VOL +/-

P.MODE

S.MODE

SOURCE

CH +/-

NICAM

ZOOM

SLEEP

EXIT

DISPLAY

RED

GREEN

YELLOW

BLUE

LIST

FAV

SUBTITLE

EPG

USB

REPEAT

PLAY/PAUSE

STOP

RECORD

TIME SHIFT

電源開關機，按一次開啓電視機再按一次則關閉電視機。

靜音鍵，按一次關閉聲音再按一次恢復聲音。

頻道選擇鍵，鍵入0-9頻道。

數碼電視和模擬電視切換鍵。

返回到前一次觀看的節目。

聲音加減鍵，可以加減音量。

圖像模式鍵，可選擇不同的圖像模式。

聲音模式設置。

輸入信號源切換。

頻道加減鍵，可以增減節目頻道號。

使用這些按鈕可選擇螢幕選單中的

項目，並可變更選單中的值。

麗音按鍵。

菜單鍵，打開主菜單。

選擇圖像大小。

設定睡眠時間。

退出鍵。

顯示數碼電視當前頻道的一些有用資訊。

依照目錄所需，執行不同選項。

顯示頻道清單。

切換到喜愛頻道分組中。

顯示字幕。

顯示所有節目的電子節目指南資訊。

直接進入USB。

重複播放章節或標題。

播放和暫停。

停止播放。

回到上一曲或上一章。

跳到下一曲或下一章。

快速回放。

快進。

直接錄影（只在數碼電視模式使用）。

時間平移和暫停功能 (僅數碼電視下且接

上USB存儲器時可使用）。

小心操作遙控器。切勿摔落或

踩踏或潑濺任何液體。

注意：

遙控器應在電視機的有效接收範圍內使用。

將遙控器對準液晶電視上的紅外線接收器

並確保沒有物體擋住視線。如果在陽光、

日光燈直接照射的情況下，則會縮短它正常

功能的距離。

}

ATV/DTV

RECALL

LIST SOURCE

EPG FAV P.MODE S.MODE

PLAY/PAUSE STOP USB REPEAT

PREVIOUS NEXT FR FF

RECORD PVR.LIST AUTO TIME SHIFT

ZOOM SLEEP DISPLAY

RM-900

NICAM

SUBTITLE

ATV/DTV

RECALL

LISTSOURCE

EPGFAVP

.MODES.MODE

PLAY/PAUSESTOPUSB REPEAT

PREVIOUSNEXT FR FF

RECORDPVR.LISTAUTOTIME SHIFT

ZOOMSLEEPDISPLAY

RM-900

NICAM

SUBTITLE

PVR. LIST

AUTO PC模式下自動矯正。

顯示已刻錄文件列表。

更換遙控電池

按此方式打開遙控

電池後蓋

注意：

如果將在較長時間內不使用

遙控器，請取出電池並將其

存放在陰涼乾燥的地方。

對損壞或漏液的電池要小心

處理。如果手接觸了泄漏的

化學液體，請用肥皂將手洗淨。

廢舊電池不要隨意丟棄，應

參閱當地的電池回收或廢品

處理制度。

合上電池蓋

裝入A AA電池

注意電池的正負極

連接天線

爲了接收電視節目信號，電視須連接以下信號源之一：

室外天線

有線電視線

衛星廣播網絡

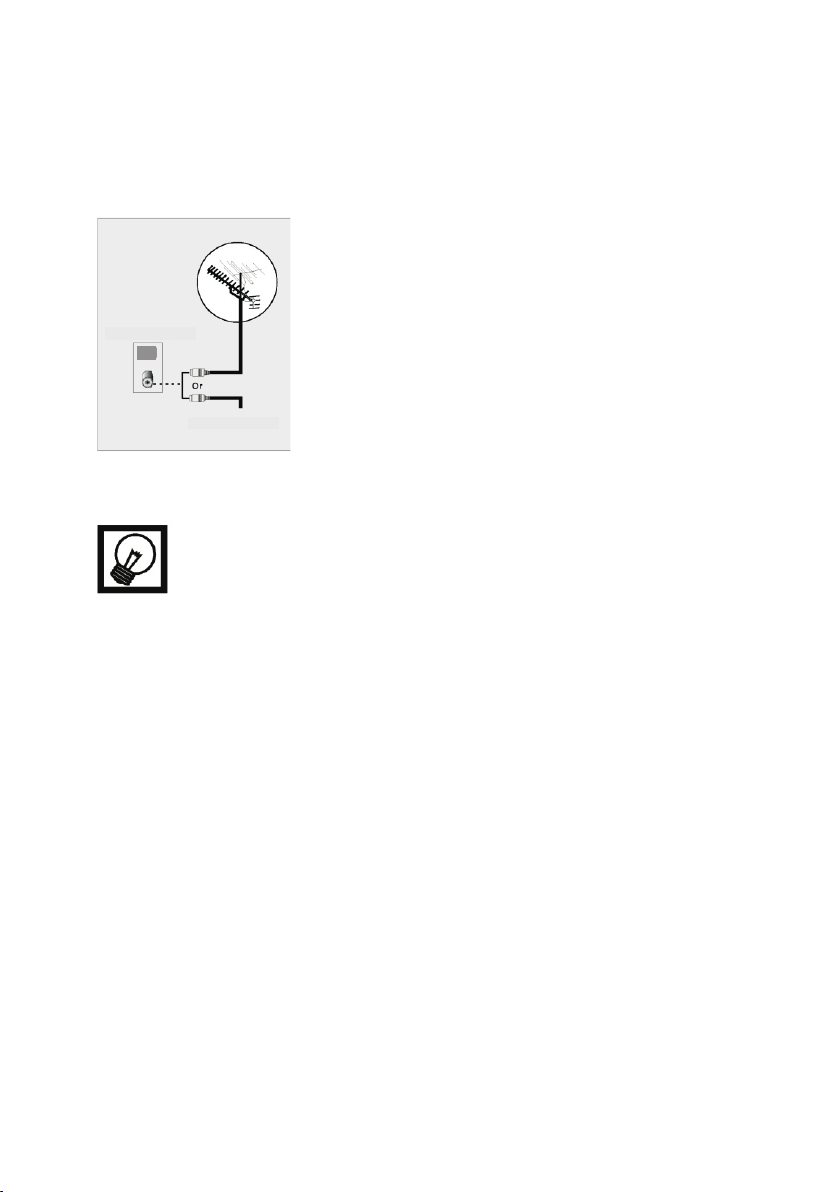

1.建議使用75Ω同軸天線，將天線插入電視機後面RF端子孔內。

2.如果您使用室內天線接收信號，請調節天線的位置使之清晰。

* 如非正確使用所導致的功能，零件損壞均不在保用範圍。

電視機後面

天線

注意：安裝液晶電視機時，請與天線供應商確定正在使用標準的75Ω的同軸天綫，否則

存在影響畫面質素，接收性能，或破壞內部零件，使本電視不能正常作業*。
