Cisco Webex Room 70 Dual Manuale utente

Cisco Webex Room 70 Dual

Installation Guide: Wall Mount

FR Guide d’installation : fixation murale

ES Guía de instalación: montaje en pared

PT Manual de instalação: montagem na parede

IT Guida per l’installazione: montaggio a parete

DE Installationshandbuch: Wandhalterung

PT4x10

Torx T20

Hex, 4mm

Hex, 2.5mm Torx T20

We recommend 4 people working together to mount this system.

Follow local regulations.

The system is tall, so you may need a stepladder to complete the

assembly.

FR Nous recommandons que 4 personnes travaillent ensemble pour

installer ce système. Respectez les réglementations locales en

vigueur.

En raison de la hauteur du système, un escabeau peut être

nécessaire pour l’assemblage.

ES Recomendamos montar el sistema entre 4 personas. Siga las

normativas locales.

El sistema es alto, por lo que será necesaria una escalera para realizar

el montaje.

PT Recomendamos que a montagem deste sistema seja realizada por 4

pessoas em conjunto. Siga as regulamentações locais.

O sistema é alto, pelo que poderá necessitar de uma escada para

concluir a montagem.

IT È consigliabile che il sistema venga installato da 4 persone. Attenersi

alle norme locali.

Il sistema è alto, quindi potrebbe essere necessaria una scala a

libretto per portare a termine l’installazione.

DE Für die Montage dieses Systems empfehlen wir die Zusammenarbeit

von 4 Personen. Befolgen Sie die geltenden Bestimmungen.

Das System ist hoch, deshalb benötigen Sie für die Montage eventuell

eine Trittleiter.

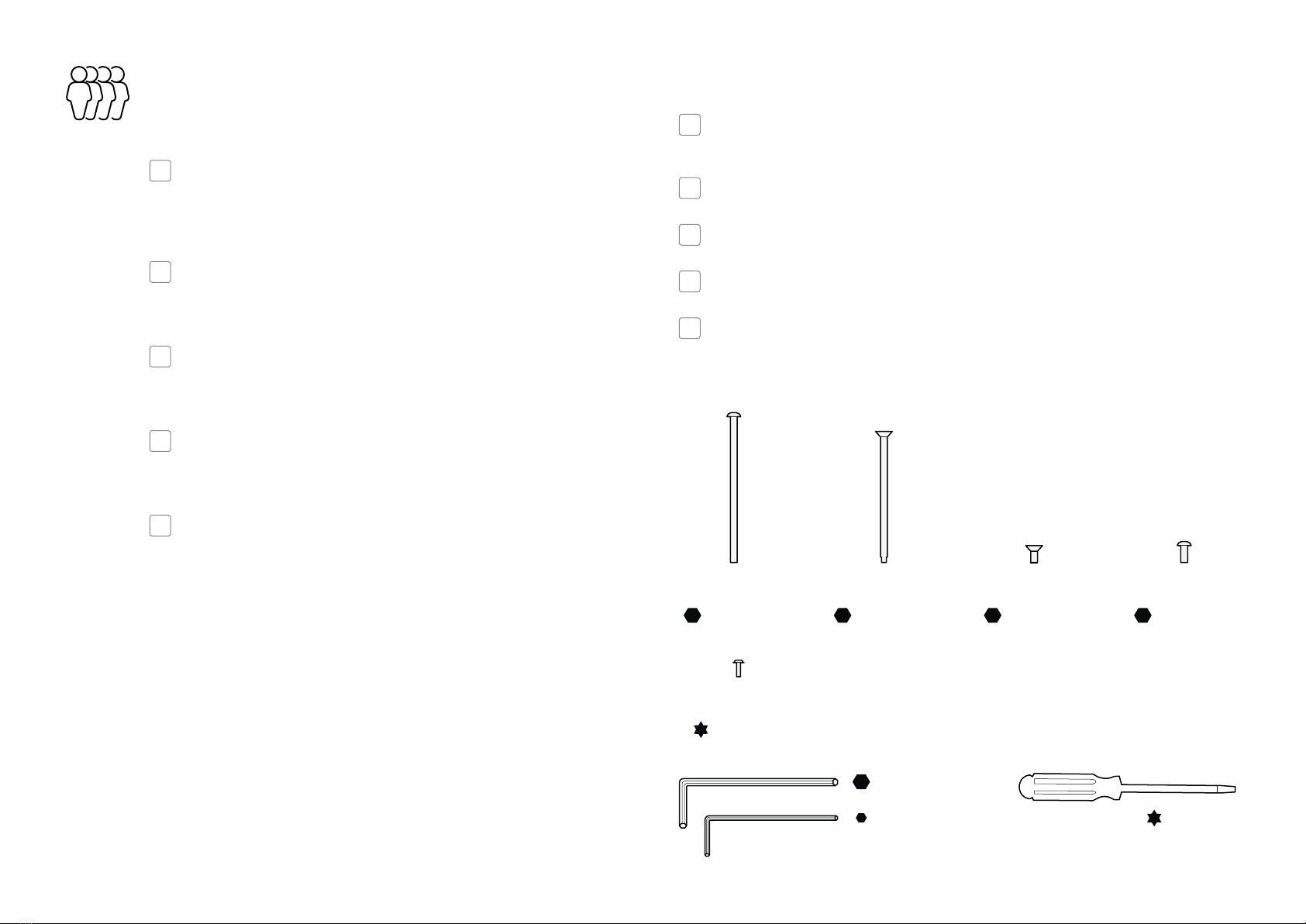

The same set of screws and tools comes with several mounting options. There

may be more screws and tools than you need.

FR Le même ensemble de vis et d’outils est utilisé pour les différentes options

d’assemblage. La quantité de vis et d’outils inclus peut être supérieure à vos

besoins.

ES El mismo conjunto de tornillos y herramientas puede servir en diversas opciones

de montaje. Puede haber más tornillos y herramientas de los que necesita.

PT O mesmo conjunto de parafusos e ferramentas permite várias opções de

montagem. Poderá conter mais parafusos e ferramentas do que precisa.

IT Lo stesso set di viti e di strumenti può essere montato in diverse configurazioni.

Potrebbero essere necessari meno viti e strumenti di quelli in dotazione.

DE Der mitgelieferte Satz an Schrauben und Werkzeug ist für verschiedene

Montagemöglichkeiten geeignet. Möglicherweise benötigen Sie nicht alle

Schrauben und Werkzeuge.

M6x12

Hex, 4mm

M6x12

Hex, 4mm

M6x90

Hex, 4mm

M6x100

Hex, 4mm

AB, C, G, H, IE, F, J, K L

A L

... The box label that is referred in the mounting steps.

FR L’étiquette de la boîte mentionnée dans les étapes

d’assemblage.

ES La etiqueta de la caja a la que se hace referencia en los

pasos de montaje.

PT O rótulo da caixa que é mencionado nos passos da

montagem.

IT L’etichetta della cassa menzionata nelle istruzioni di

montaggio.

DE Der Name der Schachtel, auf die in den Montageschritten

hingewiesen wird.

B, E, G Shows which boxes are inside this box.

FR Indique les boîtes qui sont à l’intérieur.

ES Muestra cuáles son las cajas que hay dentro de esta caja.

PT Indica quais as caixas que estão dentro desta caixa.

IT Mostra quali pacchi sono presenti in questo imballaggio.

DE Zeigt an, welche Schachteln sich in dieser Kiste befinden.

Tools and screws are in this box.

FR Cette boîte contient les outils et les vis.

ES Las herramientas y los tornillos están dentro de esta caja.

PT As ferramentas e os parafusos estão dentro desta caixa.

IT Strumenti e viti sono in questa scatola.

DE Werkzeuge und Schrauben sind in dieser Schachtel.

Due to the size and mass of this product, it is important that

the wall-mounted system is safely installed according to these

installation instructions. The wall-mounted system must be

installed by qualified personnel, in accordance with state and

local building regulations.

FR En raison de la taille et du poids du produit, il est important de

suivre ces instructions afin de garantir une installation sûre du

système de fixation murale. Le système de fixation murale doit

être installé par une personne qualifiée, conformément aux

réglementations locales et nationales.

ES Debido al tamaño y volumen del producto, es importante que

el sistema de montaje en pared se instale de forma segura

según estas instrucciones. El sistema de montaje en pared

debe ser instalado por personal cualificado, de acuerdo con las

normativas estatales y locales de construcción.

PT Devido ao tamanho e peso do produto, é importante que

o sistema de montagem na parede seja instalado de forma

segura de acordo com estas instruções de instalação. O

sistema montado na parede deve ser instalado por pessoal

qualificado, em conformidade com as regulamentações de

construção estatais e locais.

IT A causa delle dimensioni e del peso del prodotto, è importante

che il sistema a muro sia installato in modo sicuro attenendosi

alle presenti istruzioni. Il sistema a parete deve essere installato

da personale qualificato in conformità alle norme edili nazionali

e locali.

DE Aufgrund von Größe und Gewicht des Produkts ist es

wichtig, dass das System für die Wandmontage der

Installationsanleitung entsprechend sicher installiert wird. Das

System für die Wandmontage muss gemäß den geltenden

Bauvorschriften von qualifiziertem Fachpersonal installiert

werden.

220 kg

485 lb

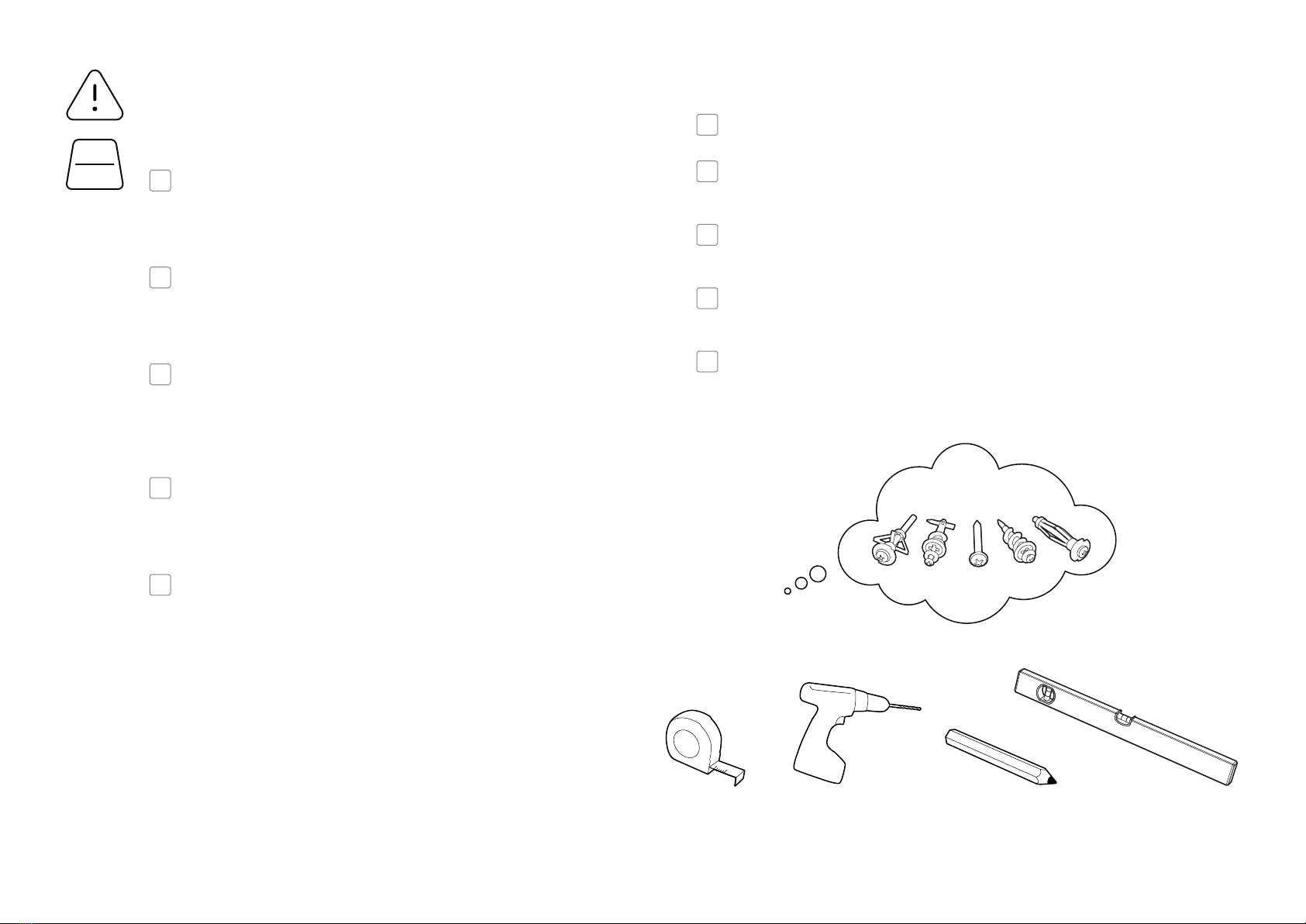

Due to the variety of wall constructions, the installer have to bring the parts

that are required to fix the wall mount brackets securely to the wall.

FR Les matériaux de construction des murs pouvant varier, l’installateur doit

fournir les outils requis pour fixer les supports muraux de façon sécurisée.

ES Debido a los distintos tipos de paredes que existen, el instalador debe

aportar las piezas necesarias para fijar los soportes de pared de forma

segura.

PT Devido à pluralidade de construções de paredes, o instalador deverá trazer

as peças necessárias para fixar na parede, de forma segura, os suportes de

montagem na parede.

IT Vista la varietà di tipologie costruttive delle pareti, l’installatore dovrà

portare con sé gli elementi adatti per fissare in sicurezza le staffe alla parete

disponibile.

DE Aufgrund der verschiedenen Wandkonstruktionen muss der Installateur

die Teile mitbringen, die für die sichere Befestigung der Wandhalterungen

erforderlich sind.

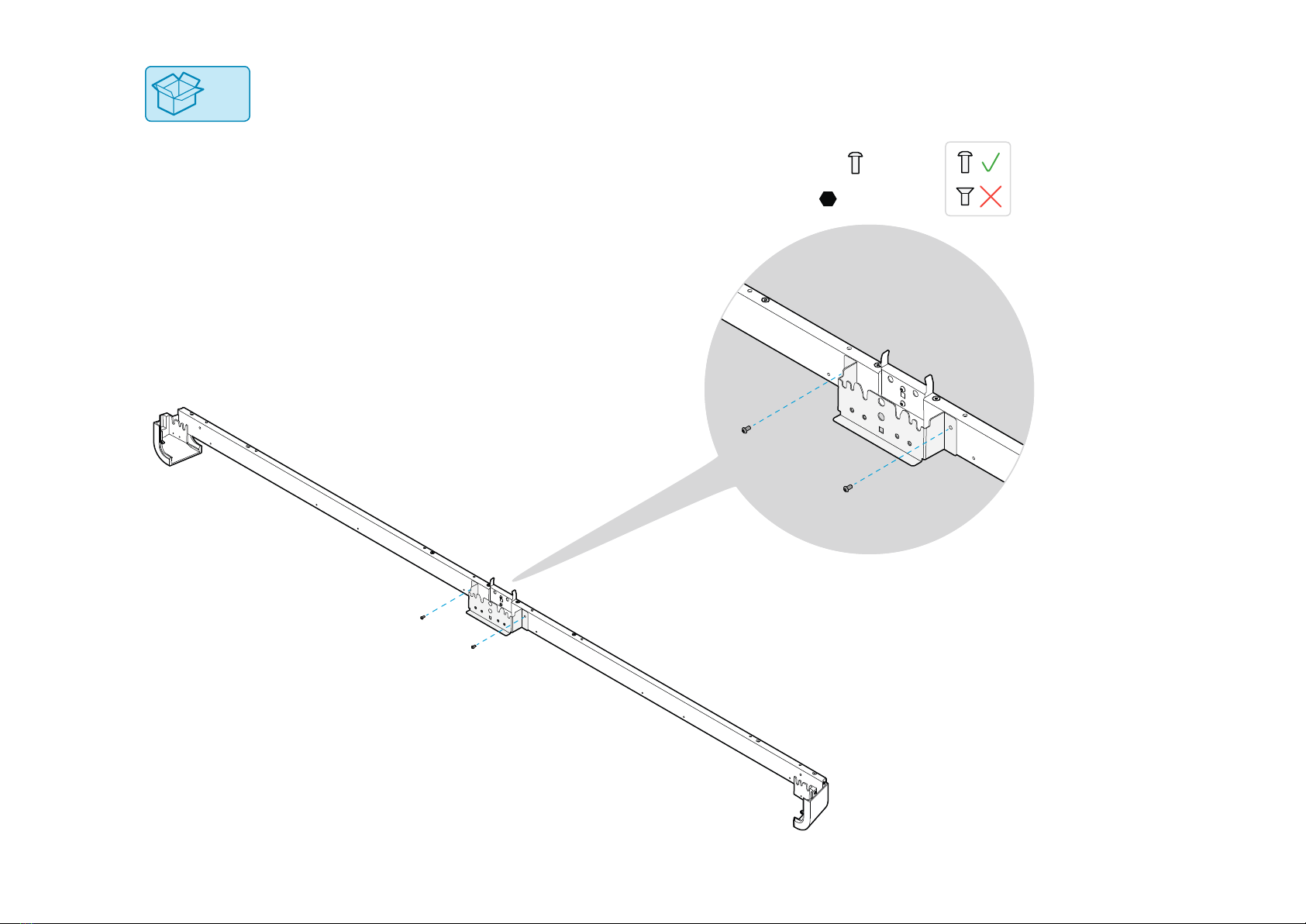

1A, B

10 × M6x12

Hex, 4mm

2 × M6x12

Hex, 4mm

The wall mount brackets must be securely fixed to the wall by

qualified personnel to prevent serious hazard due to the system

falling down.

The system with wall mount brackets weighs 220kg [485lb].

Product drawing with dimensions: See page 39.

FR Le support mural doit être solidement fixé au mur par du personnel qualifié

pour prévenir tout accident grave en cas de chute du système vers l’avant.

Le système et son support mural pèsent 220kg.

Schéma du produit avec ses dimensions: voir page 39.

ES Los soportes de pared deben ser fijados sólidamente a la pared por personal

cualificado para evitar daños graves en caso de que el sistema se caiga.

El producto con los soportes de montaje en pared incluidos pesa 220kg.

Dibujos del producto con dimensiones: consulte la página 39.

PT A fim de prevenir a ocorrência de acidentes graves resultantes da queda

do sistema para a frente, os suportes de montagem na parede devem ser

fixados de forma segura à parede por pessoal qualificado.

O sistema com os suportes de montagem na parede pesa 220 kg.

Esquema do produto com dimensões: consulte a página 39.

IT Le staffe di fissaggio devono essere fissate saldamente alla parete da

personale qualificato per evitare gravi rischi dovuti alla caduta in avanti del

sistema.

Il sistema e il supporto a parete pesano 220kg.

Disegno del prodotto con dimensioni: Vedere pagina 39.

DE Die Wandhalterungen müssen von qualifizierten Personen sicher montiert

werden, um ernsthafte Gefahren durch ein herunterfallendes System zu

verhindern.

Das System wiegt inklusive Wandhalterungen 220kg.

Produktzeichnung mit Abmessungen siehe Seite 39.

80cm *

31.5in. *

577 mm

22.7in.

*If you mount the system higher, note the following:

• You may need to increase the distance to the

table for the camera to capture the closest

participants.

• The camera may give an elevated view of

the room. This view is not optimal for video

conferencing.

FR Si vous installez le système à une hauteur

supérieure, tenez compte des points suivants:

• Vous devrez peut-être reculer la table afin que

la caméra puisse voir les participants les plus

près du système.

• La caméra peut donner une vue surélevée de

la salle. Ce point de vue n’est pas optimal pour

la vidéoconférence.

ES Si monta el sistema a más altura, tenga en cuenta

lo siguiente:

• Puede que necesite aumentar la distancia

entre la cámara y la mesa para enfocar a los

participantes situados más cerca.

• La cámara puede mostrar una vista elevada

de la habitación. Este punto de vista no es el

óptimo para las videoconferencias.

PT Caso monte o sistema num ponto mais elevado,

tenha em atenção o seguinte:

• Poderá ter de aumentar a distância até à

mesa para que a câmara possa captar os

participantes que se encontram mais próximos.

• É possível que a câmara capte um ângulo

elevado da sala. Este ângulo não é o ideal para

videoconferências.

IT Se il sistema viene montato più in alto, tenere

presente quanto segue:

• Per consentire alla videocamera di acquisire i

partecipanti più vicini, può essere necessario

aumentare la distanza dal tavolo.

• La videocamera può offrire una visuale dall’alto

sulla sala. Questa visuale non è l’impostazione

ottimale per la videoconferenza.

DE Wenn Sie das System höher montieren, beachten

Sie Folgendes:

• Sie müssen eventuell den Abstand zwischen

Tisch und Kamera vergrößern, damit die

vordersten Teilnehmer ebenfalls erfasst

werden.

• Die Kamera zeigt das Zimmer unter Umständen

aus einer höheren Perspektive. Diese Ansicht

ist für Videokonferenzen nicht optimal.

Use a sufficient number of

attachment points to fix the

parts securely to the wall.

They will prevent the system

from falling forward.

FR Utilisez un nombre suffisant

de points d’attache

pour fixer solidement

les éléments au mur. Ils

empêcheront le système de

tomber vers l’avant.

ES Utilice suficientes puntos de

fijación para fijar las piezas

sólidamente a la pared.

Evitarán que el sistema caiga

hacia adelante.

PT Utilize um número suficiente

de pontos de fixação para

fixar, de forma segura,

as peças à parede. Estes

pontos impedirão que o

sistema caia para a frente.

IT Utilizzare un numero di punti

di ancoraggio sufficiente per

fissare i pezzi in sicurezza

alla parete. Questo impedirà

che il sistema possa cadere

in avanti.

DE Verwenden Sie eine

ausreichende Anzahl an

Befestigungspunkten, um

die Teile an der Wand zu

fixieren. Sie verhindern, dass

das System nach vorne fällt.

Questo manuale è adatto per i seguenti modelli

Altri manuali Cisco Sistema di conferenza

Cisco

Cisco TelePresence SX10 Manuale utente

Cisco

Cisco TelePresence DX80 Manuale utente

Cisco

Cisco Tandberg 1700 MXP Istruzioni per il montaggio

Cisco

Cisco Unified MeetingPlace Web Conferencing Manuale di installazione e funzionamento

Cisco

Cisco TelePresence IX5000 Manuale utente

Cisco

Cisco 7936 - IP Conference Station VoIP Phone Manuale di istruzioni

Cisco

Cisco 7750 Manuale utente

Cisco

Cisco TelePresence System Codec C90 Manuale di servizio

Cisco

Cisco 7937G - Unified IP Conference Station VoIP... Manuale utente

Cisco

Cisco TelePresence MX300 Manuale di servizio

Cisco

Cisco Profile Series Manuale utente

Cisco

Cisco TelePresence SX20 Manuale di servizio

Cisco

Cisco Catalyst 3000 Manuale utente

Cisco

Cisco EX90 Manuale utente

Cisco

Cisco TELEPRESENCE VIDEO COMMUNICATION SERVER - COMMAND REFERENCE V... Manuale operativo

Cisco

Cisco TelePresence SX10 Manuale utente

Cisco

Cisco 7937G - Unified IP Conference Station VoIP... Manuale di istruzioni

Cisco

Cisco Codec C Series Manuale utente

Cisco

Cisco EX90 Manuale utente

Cisco

Cisco EX60 Manuale utente

Cisco

Cisco MXP Series Manuale utente

Cisco

Cisco TelePresence System Codec C60 Manuale di servizio

Cisco

Cisco TelePresence MX700 Manuale utente

Cisco

Cisco Webex Room Kit Manuale utente

Manuali Sistema di conferenza popolari di altre marche

Kramer

Kramer VIA GO Manuale utente

AVT

AVT MAGIC AC1 Go Manuale utente

ProSoft Technology

ProSoft Technology AN-X4-AB-DHRIO Manuale utente

Sony

Sony PCS-I150 Manuale utente

Middle Atlantic Products

Middle Atlantic Products VTC Series Manuale utente

Prentke Romich Company

Prentke Romich Company Vanguard Plus Guida

Speakerbus

Speakerbus iD 712 Manuale utente

Trelleborg

Trelleborg SafePilot CAT PRO Manuale utente

Sennheiser

Sennheiser ADN Manuale utente

ADTRAN

ADTRAN NetVanta 7100 Manuale utente

AINA

AINA PTT Voice Responder Manuale utente

Yamaha

Yamaha ProjectPhone PJP-100H Manuale utente

vissonic

vissonic VLI Series Manuale utente

Panasonic

Panasonic KX-VC500 Manuale utente

Poly

Poly Trio 8300 Manuale utente

Crestron

Crestron Mercury CCS-UCA-SMK Disegno dimensionale

Inmarsat

Inmarsat mini M Manuale utente

Tenveo

Tenveo ALL-IN-ONE Manuale utente
