Clou InBe IB/05.40305 Manuale utente
InBe_freestanding bathtub
IB/05.40305
Montage instructies
Installation Instructions
Notice de montage
Montageanweisungen
bath findings
- Alvorens de montage te beginnen moet de volledig-
heid van de levering gecontroleerd worden. Tevens
moet ook op transportschade gecontroleerd wor-
den, te late schademeldingen (> 1 dag na levering)
worden niet aanvaard.
- Clou behoudt zich het recht voor technische en op-
tische wijzigingen aan te brengen t.o.v. afgebeelde
producten.
- Door wijzigingen in de productie kan het zijn dat
gegeven afmetingen niet meer correct zijn. Alle
vermelde afmetingen in deze handleiding dienen
te worden geverifieerd alvorens de actie uit te
voeren.
- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-
past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-
slag.
- De van toepassing zijnde garantievoorwaarden gelden steeds.
- De montage dient uitgevoerd te worden door 3 personen waarvan minstens één
vakkundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting with the mounting check whether
the delivery is complete. At the same time the deli-
very should be checked for damage due to trans-
portation, damage reports that are too late (> 1 day
after delivery) will not be accepted.
- Clou reserves the right to introduce technical and
visual changes with respect to the depicted images.
- Due to changes in production it is possible that
given dimensions are no longer correct. All menti-
oned dimensions in this manual should be verified
before executing the action.
- Clou b.v. can not be held responsible for the results
of improper use, improper transportation or any
damage caused during interim storage.
- The current terms of guarantee are always valid.
- The installation has to be performed by at least 3 persons of whom at least one
should be a skilled professional.
- all dimensions are in mm.
NL
GB
- Avant de procéder au montage, veuillez contrôler
si l’article livré est complet. Veuillez aussi contrôler
des dommages éventuels causés par le transport,
nous n’acceptons pas de réclamations dues à des
dégâts causés par le transport au-delà de 1 jour
après livraison.
- Clou se réserve le droit pour tout changement tech-
nique ou optique par rapport à la photo représen-
tant le produit.
- Des changements de production peuvent faire
en sorte que les dimensions affichées ne corres-
pondent plus, nous vous prions de vérifier avant de
procéder à toute action.
- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-
port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Les conditions de garanties en vigueur restent toujours valables.
- Le montage doit être effectué par 3 personnes dont une au moins soit un corps de
métier.
- Toutes les mesures affichées sont en mm.
- Bevor Sie die Montage durchführen, kontrollieren
Sie bitte wenn der gelieferte Artikel vollständig ist.
Auch kontrollieren Sie mögliche durch den Trans-
port verursachte Schäden, wir akzeptieren keine
Beschwerden auf Schäden nach 1 Tag nach Liefe-
rung.
- Clou behält sich das Recht vor, die technische und
Sichtbarmachungsänderungen in Bezug auf die
bildlich dargestellten Bilder vorzustellen.
- Wegen der Änderungen in der Produktion ist es
möglich, dass gegebene Maße nicht mehr korrekt
sind. Vor der Durchführung der Tätigkeit alle erwä-
hnten Maße in diesem Handbuch sollten überprüft
werden.
- Clou b.v. kann nicht verantwortlich gehalten werden für die Resultate des unsach-
gemäßen Gebrauches, unsachgemäßen Transportes oder irgendeines Schadens, die
während der Zwischenlagerung verursacht werden.
- Die gegenwärtigen Ausdrücke der Garantie sind immer gültig.
- Die Installation muss von mindestens 3 Personen durchgeführt werden, von denen
man mindestens ein erfahrener Fachmann sein sollte.
- alle Maße sind in Millimeter.
DE
FR
Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Anlieferung:
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Tijdensde installatie moet men voorkomen dat het oppervlak
van het product beschadigd raakt door harde voorwerpen
op het product te leggen.
During installation one has to prevent damaging the surface
of the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher endommager la
surface du produit dû à placer des objets durs sur le pro-
duit.
Während der Installation muss man Schädigung verhindern
der Oberfläche des Produktes, das zur Platzierung der harten
Gegenstände auf das Produkt passend ist.
Gebruiksvoorschriften:
zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Voyer aussi les instructions de maintenance sur www.clou.nl
Gebrauchsanweisungen:
Sehen Sie auch die Wartungsanweisungen am www.clou.nl
480
1200
55
583
600
480
30
1800
800
965
500
75
Par
t
1
2
3
4
5
6
7
8
9
10
11
trap
trap sealer
mounting nut
O-ring mounting nut
O-ring inner body
inner body
stop/go-system
O-ring top cap
top cap
tube connector nut
flexible tube
11
10
1
3
2
4
5
6
7
8
9
1_
Bepaal de positie van de afvoer
van het bad.
Decide on the position of the
drain of the bathtub.
Décider la position du bonde
de la baignoire.
Entscheiden Sie auf der Posi-
tion des Abflusses der Bade-
wanne.
2_
Voorzie op deze plek een uit-
sparing in de vloer, 250 x 250
mm breed en 80 mm diep.
Make at this position a cut-
away in the floor, 250 x 250 mm
wide, 80 mm deep.
Faire à cette position un coupé
dans le plancher, 250 x 250
millimètres de large, 80 milli-
mètres de profond.
Bilden Sie in dieser Position ein
Schnitt im Fußboden, 250 x 250
Millimeter breit, 80 Millimeter
tief.
80
250
250
1800
800
3_
Plaats het bad op de gewenste
plaats en zet het bad waterpas
door moeren A en B bij te stel-
len voor alle 4 de pootjes.
Place the bathtub in the desi-
red position and place the tub
level by adjusting nuts A and B
for all 4 feet.
Placer la baignoire dans la po-
sition désirée et niveller la avec
les écrous A et B de chaque des
4 pieds.
Legen Sie die Badewanne in die
gewünschte Position und ni-
velieren Sie das durch muttern
A und B zu justieren für alle 4
Füße.
4_
Bevestig de afvoer (inbegrepen)
in het bad. Gebruik de explo-
sietekening op p. 6 om alles
correct te installeren.
Mount the drain (included) in
the bathtub. Use the exploded
view on p. 6 to assemble the
trap correctly.
Fixer la bonde (inclus) dans
le baignoire. Employer la vue
éclatée sur p. 6 pour assembler
le siphon correctement.
Befestigen Sie den Ablauf (im
Lieferumfang enthalten) am
Badewanne. Verwenden Sie die
Explosionzeichnung über S. 6,
um die Siphon richtig zusam-
menzubauen.
A
B
min. 5 mm
5_
Sluit de sifon aan op de afvoer-
leiding.
Install the trap to the waste
pipe.
Fixer le siphon à la décharge
d’eau.
Befestigen Sie den Siphon an
der Abflussleitung.
6_
Controleer of de afvoer en sifon
correct zijn aangesloten. Be-
vestig vervolgens het bad aan
de vloer met siliconenkit op de
stelpootjes.
Check wether the drain and
trap are installed correctly.
Then fixate the bathtub to the
floor with chaulk on the feet.
Vérifier si le bonde et le siphon
sont installés correctement.
Fixer alors la baignoire au
plancher avec du mastic sili-
cone sur les pieds.
Überprüfen Sie ob der Abfluss
und die Siphon richtig ange-
bracht sind. Fixieren Sie dann
die Badewanne zum Fußboden
mit Silikone auf die Füße.
7_

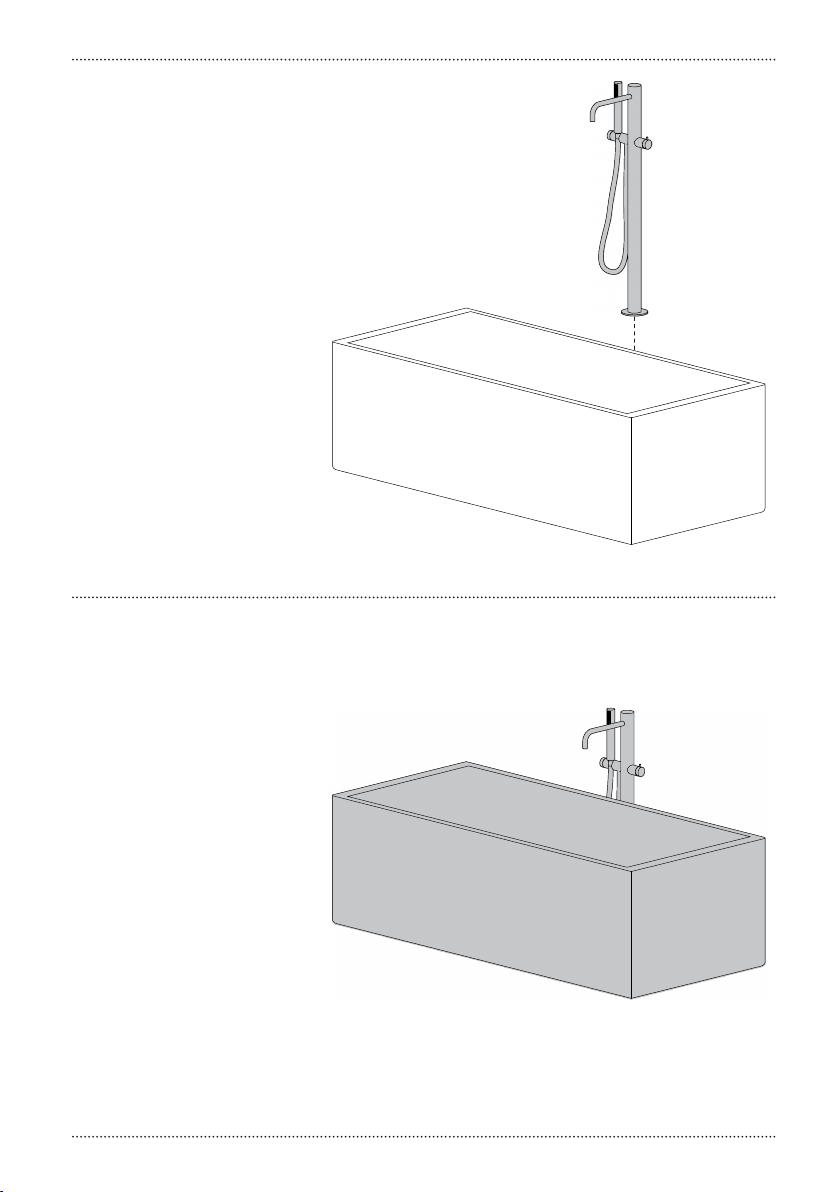

Installeer de kraan (niet in-
begrepen) op de vloer en sluit
deze aan op de waterleiding.
Install the tap (not included)
on the floor and connect it to
the water supply.
Installer le robinet (non inclus)
sur le plancher et le raccorder à
la conduite d’eau.
Befestigen Sie die Armatur
(nicht im Lieferumfang enthal-
ten) am Fußboden und schlie-
ßen Sie ihn an der Wasserlei-
tung an.
8_
