Clou flush 2 CL/03.03021 Manuale utente
flush 2_ceramics without tap hole
CL/03.03021
Montage instructies
Installation Instructions
Notice de montage
Montageanweisungen
bath findings
- Alvorens de montage te beginnen moet de volledig-
heid van de levering gecontroleerd worden. Tevens
moet ook op transportschade gecontroleerd wor-
den, te late schademeldingen (> 1 dag na levering)
worden niet aanvaard.
- De meegeleverde bevestigingsartikelen zijn geschikt
voor gestucte of betegelde, massieve muren die
voldoende draagkracht hebben. Voor andere muren
dient men zelf bevestigingsartikkelen te voorzien
en dient de muur mogelijk verstevigd te worden.
- Clou behoudt zich het recht voor technische en op-
tische wijzigingen aan te brengen t.o.v. afgebeelde
producten.
- Door wijzigingen in de productie kan het zijn dat gegeven afmetingen niet meer
correct zijn. Alle vermelde afmetingen in deze handleiding dienen te worden geve-
rifieerd alvorens de actie uit te voeren.
- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-
past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-
slag.
- De van toepassing zijnde garantievoorwaarden gelden steeds.
- De montage dient uitgevoerd te worden door 2 personen waarvan minstens één
vakkundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting with the mounting check whether
the delivery is complete. At the same time the deli-
very should be checked for damage due to trans-
portation, damage reports that are too late (> 1 day
after delivery) will not be accepted.
- The included fixing media are suited for plastered
or tiled solid walls with enough supporting power.
For other walls the used fixing media is at own res-
ponsibility, and the wall might need reinforcement.
- Clou reserves the right to introduce technical and
visual changes with respect to the depicted images.
- Due to changes in production it is possible that
given dimensions are no longer correct. All menti-
oned dimensions in this manual should be verified before executing the action.
- Clou b.v. can not be held responsible for the results of improper use, improper
transportation or any damage caused during interim storage.
- The current terms of guarantee are always valid.
- The installation has to be performed by at least 2 persons of whom at least one
should be a skilled professional.
- all dimensions are in mm.
NL
GB
- Avant de procéder au montage, veuillez contrôler
si l’article livré est complet. Veuillez aussi contrôler
des dommages éventuels causés par le transport,
nous n’acceptons pas de réclamations dues à des
dégâts causés par le transport au-delà de 1 jour
après livraison.
- Les fixations livrées avec les articles sont destinés
pour montage sur un mur massif porteur, finition
stuc ou carrelé. Pour d’autres finitions ou murs plus
faibles, prévoir d’autres fixations et éventuellement
consolider le mur si nécessaire.
- Clou se réserve le droit pour tout changement tech-
nique ou optique par rapport à la photo représen-
tant le produit.
- Des changements de production peuvent faire en sorte que les dimensions affi-
chées ne correspondent plus, nous vous prions de vérifier avant de procéder à
toute action.
- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-
port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Les conditions de garanties en vigueur restent toujours valables.
- Le montage doit être effectué par 2 personnes dont une au moins soit un corps de
métier.
- Toutes les mesures affichées sont en mm.
- Bevor Sie die Montage durchführen, kontrollieren
Sie bitte wenn der gelieferte Artikel vollständig ist.
Auch kontrollieren Sie mögliche durch den Trans-
port verursachte Schäden, wir akzeptieren keine
Beschwerden auf Schäden nach 1 Tag nach Liefe-
rung.
- Die mit den Artikeln gelieferten Befestigungen sind
für Montage auf einer vergipste oder mit Fliesen
gedeckte feste Wände mit genügender stützen-
energie. Für andere Wände ist die verwendeten
regelnmittel an eigener Verantwortlichkeit, und die
Wand konnte Verstärkung benötigen.
- Clou behält sich das Recht vor, die technische und
Sichtbarmachungsänderungen in Bezug auf die bildlich dargestellten Bilder vorzus-
tellen.
- Wegen der Änderungen in der Produktion ist es möglich, dass gegebene Maße nicht
mehr korrekt sind. Vor der Durchführung der Tätigkeit alle erwähnten Maße in
diesem Handbuch sollten überprüft werden.
- Clou b.v. kann nicht verantwortlich gehalten werden für die Resultate des unsach-
gemäßen Gebrauches, unsachgemäßen Transportes oder irgendeines Schadens, die
während der Zwischenlagerung verursacht werden.
- Die gegenwärtigen Ausdrücke der Garantie sind immer gültig.
- Die Installation muss von mindestens 2 Personen durchgeführt werden, von denen
man mindestens ein erfahrener Fachmann sein sollte.
- alle Maße sind in Millimeter.
DE
FR

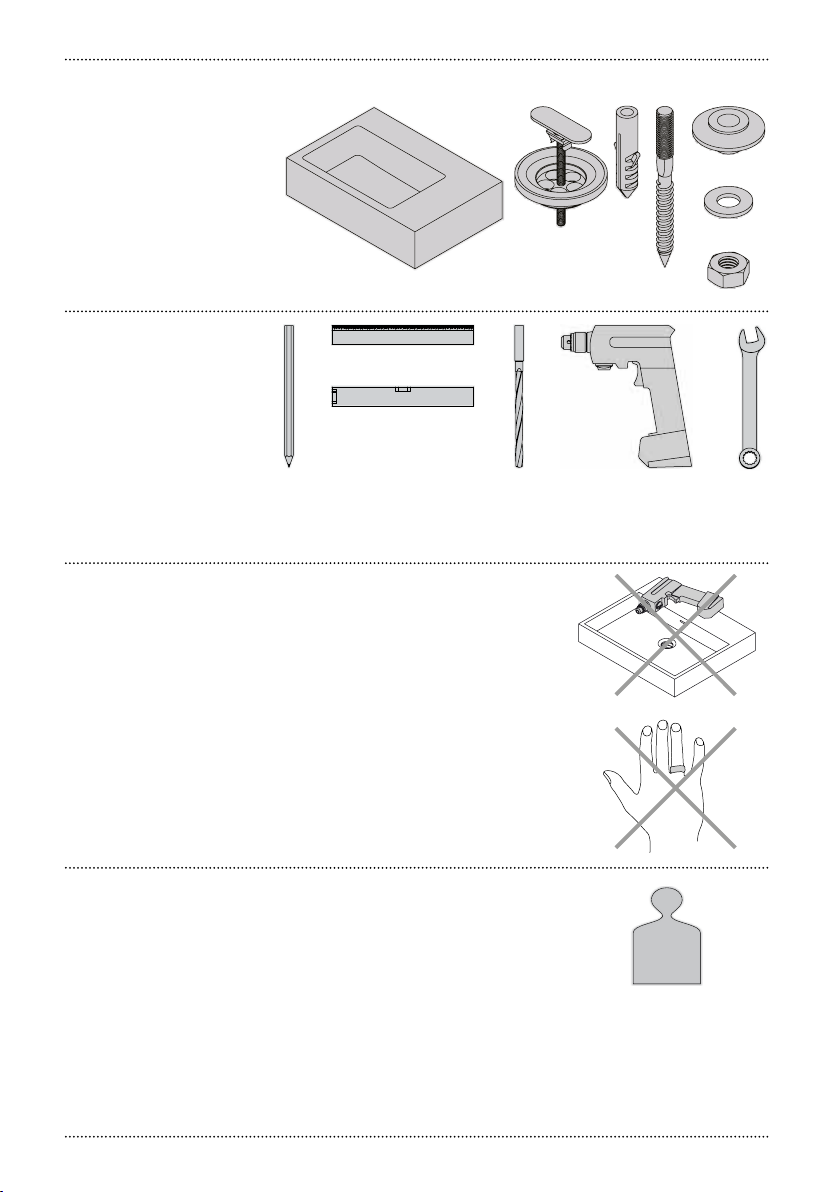

Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Anlieferung:
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Tijdensde installatie moet men voorkomen dat het oppervlak
van het product beschadigd raakt door harde voorwerpen
op het product te leggen.
During installation one has to prevent damaging the surface
of the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher endommager la
surface du produit dû à placer des objets durs sur le pro-
duit.
Während der Installation muss man Schädigung verhindern
der Oberfläche des Produktes, das zur Platzierung der harten
Gegenstände auf das Produkt passend ist.
Gebruiksvoorschriften:
zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Voyer aussi les instructions de maintenance sur www.clou.nl
Gebrauchsanweisungen:
Sehen Sie auch die Wartungsanweisungen am www.clou.nl
max.
15 kg
2x
2x
2x
2x
2x
55
90
37,50
17,50
75
37,50
42,50
90
65
53
70
360
245
145
130
250
160
norm. 660
max. 735
min. 510
900
130
1050
215
1_

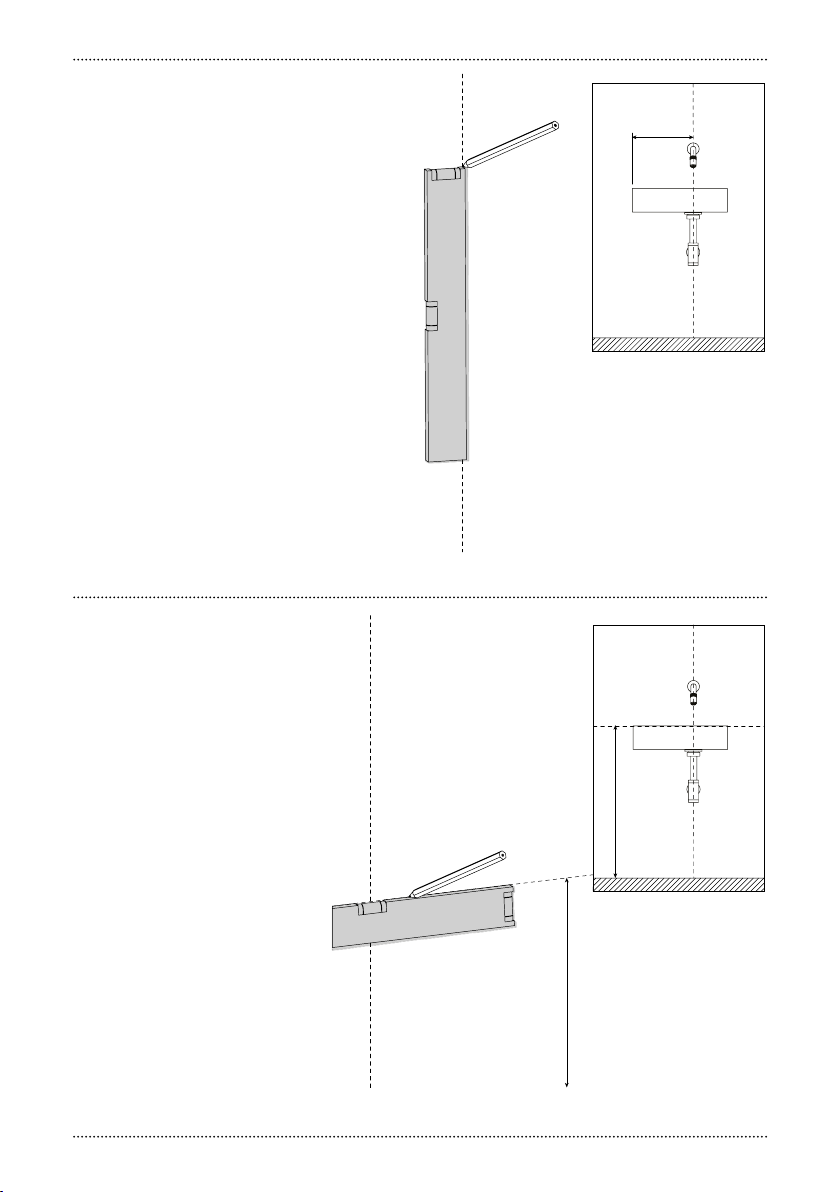

Duidt met potlood en waterpas
de middellijn van de fontein
aan.
Mark with pencil and level the
centreline of the wash-hand
basin.
Marquer avec un crayon et avec
un niveau la ligne de centre du
lave-mains.
Markieren Sie mit einem Blei-
stift und mithilfe der Was-
serwaage die Mittellinie des
Handwaschbecken.
2_
Duidt met potlood en waterpas
de gewenste hoogte X van de
fontein aan. (aangeraden: X =
900 mm)
Mark with pencil and level the
prefered height X of the wash-
hand basin. (recommended: X
= 900 mm)
Marquer avec un crayon et avec
un niveau la hauteur souhaitée
X du lave-mains. (recomman-
dé: X = 900 mm)
Markieren Sie mit einem Blei-
stift und mithilfe der Wasser-
waage die gewünschte Höhe X
des Handwaschbecken. (Emp-
fohlener Wert: X = 900 mm)
X mm
X mm
centre
230 mm
3_
Duidt met potlood de plaatsen
aan waar u gaten moet boren.
Mark with pencil the spots to
drill holes.
Marquer avec un crayon les
endroits de perçage des trous.
Markieren Sie mit einem Blei-
stift die Stellen, an denen Lö-
cher gebohrt werden müssen.
4_
Boor de gaten (ø 12 mm).
Drill the holes (ø 12 mm).
Percer les trous (ø 12 mm).
Bohren Sie die Löcher (ø 12
mm).
175 mm 88 mm
38 mm
38 mm
ø 12 mm
5_
Steek de pluggen in de gaten
en schroef de stokschroeven in
de pluggen.
Insert the dowels in the holes
and screw the dowel screws in
the dowels.
Enfoncer les chevilles dans les
trous et visser les goujons dans
les chevilles.
Bringen Sie die Dübel in den
Löchern an und schrauben
Sie die Stockschrauben in die
Dübel.
6_
Plaats de fontein op de stok-
schroeven en bevestig met de
kraagmoeren.
Place the wash-hand basin on
the dowel screws and fix with
the collar nuts.
Placer le lave-mains sur les
goujons et fixer avec les écrous
à collerette.
Bringen Sie das Handwaschbe-
cken auf den Stockschrauben
an und befestigen Sie es mit
Spannmuttern.
2x
2x
7_

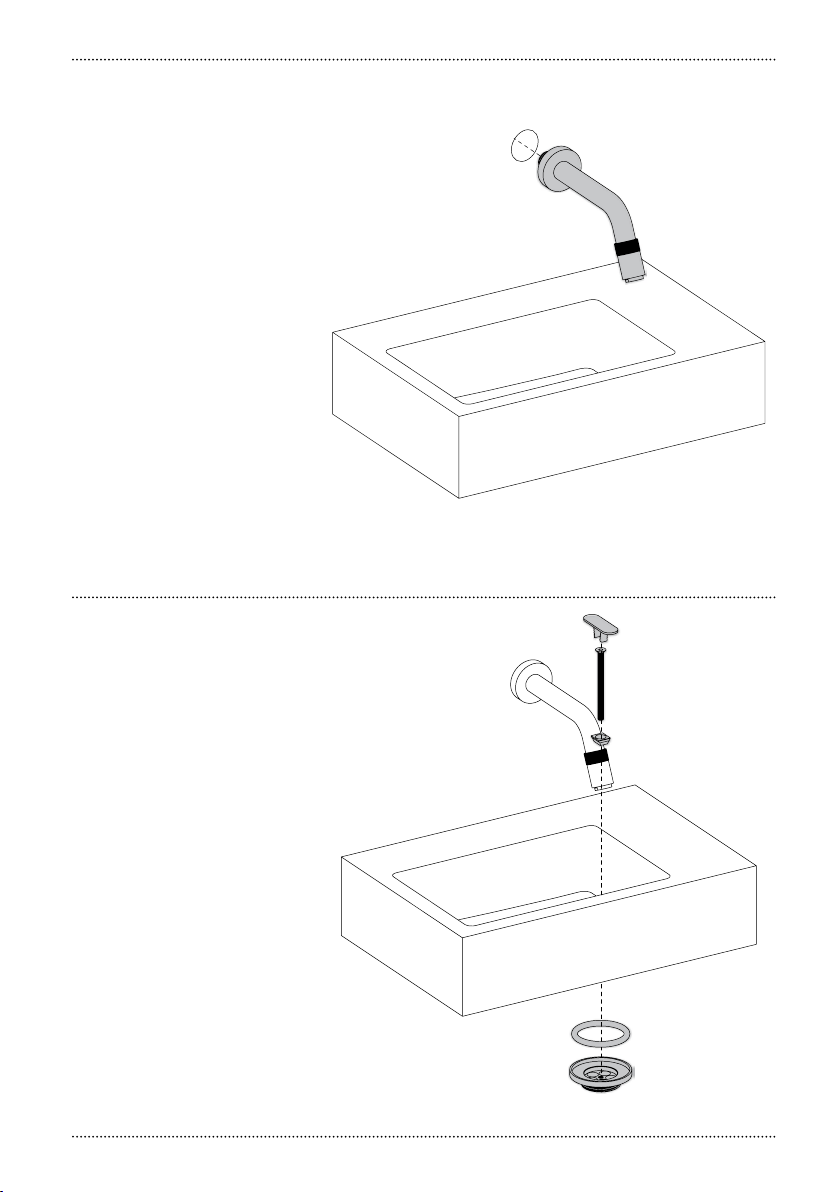

Bevestig de kraan (niet inbe-
grepen) op de fontein en sluit
deze aan op de waterleiding.
Mount the tap (not included)
on the wash-hand basin and
connect it to the water supply.
Fixer le robinet (non inclus) sur
le lave-mains et le raccorder à
la conduite d’eau.
Befestigen Sie die Waschti-
scharmatur (nicht im Liefer-
umfang enthalten) am Hand-
waschbecken und schließen Sie
ihn an der Wasserleitung an.
8_
Bevestig de afvoer (inbegrepen)
in de fontein.
Mount the drain (included) in
the wash-hand basin.
Fixer la bonde (inclus) dans le
lave-mains.
Befestigen Sie den Ablauf (im
Lieferumfang enthalten) am
Handwaschbecken.
