Coboc Iseo Istruzioni operative
1
Original Bedienungsanleitung manual
Iseo
2
Herzlichen Glückwunsch zu deinem Iseo.
4
Coboc steht für nachhaltiges Design und höchste Funktionalität. Dabei
gehen wir unkonventionelle Wege. Nur was uns überzeugt geben wir auch
an unsere Kunden weiter.
Bitte lies und verstehe die Bedienungsanleitung vollständig, bevor du dein
Coboc E-Bike das erste Mal benutzt. Die Bedienungsanleitung enthält vie-
le sicherheitsrelevante Informationen. Nichtbeachtung kann zu schweren
Unfällen, Personen- und/oder Sachschäden führen.
Alle Personen, die dein Coboc E-Bike verwenden, reparieren, warten,
reinigen oder entsorgen, müssen den Inhalt der Bedienungsanleitung
vollständig zur Kenntnis nehmen und verstehen. Sollten dennoch Fragen
offen bleiben, so wende dich bitte an deinen Coboc Fachhändler. Die Be-
dienungsanleitung ist Teil des Lieferumfangs deines Coboc E-Bikes. Sie ist
nur für das Produkt gültig, mit dem sie mitgeliefert wurde. Bitte bewahre
die Bedienungsanleitung sorgfältig auf.
Bitte informiere dich über die in deinem Land gültigen nationalen Richtlini-
en ehe du dein Coboc E-Bike im öffentlichen Straßenverkehr benutzt. Bitte
beachte, dass diese Anleitung ohne vorherige Bekanntgabe zu Verbesse-
rungszwecken geändert werden kann.
Eventuelle Aktualisierungen ndest du unter: www.coboc.biz/bedienungs-
anleitung
Und jetzt genieße das elektrisierende Fahrerlebnis.
Dein Coboc Team.
Willkommen bei Coboc
Stand Dezember 2020
5
Dein Iseo im Überblick
Sicherheitshinweise
Quick Start Guide
Gesetzliche Bestimmungen
Bestimmungsgemäßer Gebrauch
• Gewichtsangaben zu deinem Coboc E-Bike
• Gepäckträger
• (Kinder-) Anhänger
• Kindersitz
Vor jeder Fahrt
Bedienung
• Bedienung des Coboc Electric Drive
• Bedienung des Lichts
• Hinweise zur Benutzung der Bremsen
• Stärke der Motorunterstützung
• Zwei unterschiedliche Fahrmodi
• Gangschaltung
Akku & Ladegerät
• Reichweite
• Laden des Akkus
• Lagerung
• Transport
• Entsorgung
Seite 6
Seite 7
Seite 8
Seite 10
Seite 11
Seite 12
Seite 14
Seite 17
Seite 19
Seite 29
Seite 29
Seite 30
Seite 31
Seite 32
Seite 33
Seite 34
Seite 35
Wartung & Pege
• Pegehinweise
• Inspektion
• Verschleißteile
• Schmierung
• Reparatur einer Reifenpanne
• Ausbau des Hinterrades
• Einbau des Hinterrads
• Einstellung der Bremsen
• Test der Bremsen
• Ausrichtung des Bremssattels
• Bremsbeläge prüfen
• Felgen prüfen
• Kettenschaltung
• Einstellung der Kettenschaltung
• SRAM X-SYNC™ Antriebs-Technologie
• Steuerlagerspiel einstellen
• Federgabel
Coboc App
Fehlercodes
Anzugsdrehmomente
Technische Daten
Rahmengeometrie
Gewährleistung & Garantie
EG Konformitätserklärung
Impressum
Inhalt
Deutsch

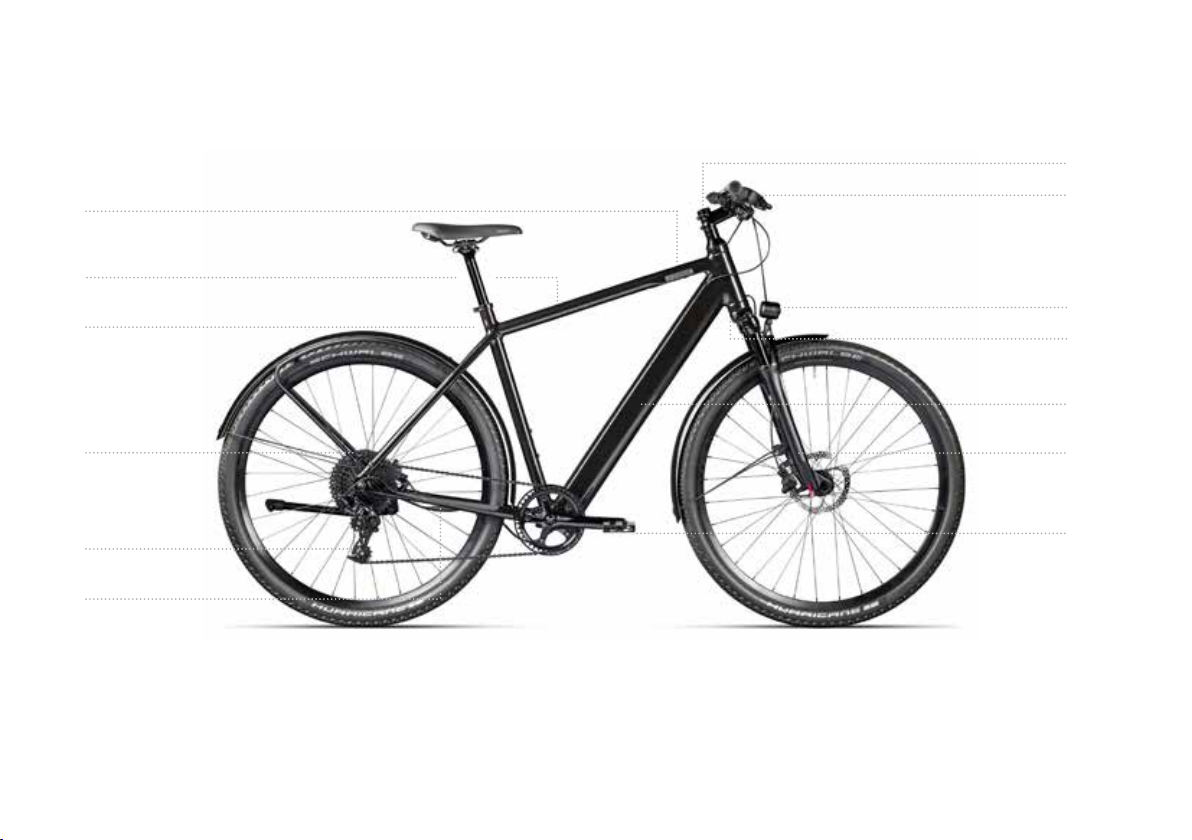

6Dein Iseo im Überblick
Motorkabel (linke Seite)
User Interface
mit Power-Taste, Bluetooth und Ladebuchse
Nabenmotor mit
Drehmomentsensor
Integriertes Rücklicht
Steuersatzlager
Coboc Electric Drive
im Unterrohr
Pedal
Vorbau
Lenker
Vorderlicht
Oberrohr
Federgabel
Gangschaltung (11-fach)
7Sicherheitshinweise
Bitte stelle sicher, dass du die Bedienungsanleitung vollständig gelesen
und verstanden hast, bevor du dein Coboc E-Bike benutzt. Die Bedie-
nungsanleitung enthält viele sicherheitsrelevante Informationen.
Nichtbeachtung kann zu schweren Unfällen, Personen- und/oder Sachschä-
den führen. Falls du dein Coboc E-Bike verleihst: Bestehe darauf, dass die
Bedienungsanleitung auch von Dritten vor der Fahrt vollständig gelesen
und verstanden wird.
Wir empfehlen, die Bedienungsanleitung stets in der Nähe deines Coboc
E-Bikes aufzubewahren, bzw. mitzuführen. So ist sie stets zur Hand. Achte
auf einen verantwortungsvollen Fahrstil. Als Radfahrer bist du, besonders
im öffentlichen Straßenverkehr, einem erhöhten Risiko ausgesetzt. Trage
bei jeder Fahrt einen Helm. Der Helm sollte deinem Kopf und dem Ein-
satzzweck angepasst sein. Beachte die Anweisungen des Helmherstellers.
Trage angemessene Kleidung. Damit du von anderen Verkehrsteilnehmern
gesehen wirst, sollte die Kleidung hell sein und über Reektoren verfügen.
Im Beinbereich sollte die Kleidung eng anliegen, so dass sie sich nicht in
deinem Coboc E-Bike verfangen kann.
Verwende Hosenklammern, wenn nötig. Ein Verfangen in deinem Coboc
E-Bike kann zu Unfällen führen. Beachte die erhöhte Leistung! Die Leistung
deines Coboc E-Bikes ist durch den Elektromotor im Vergleich zu gewöhn-
lichen Fahrrädern erheblich erhöht. Dadurch kann zum einen eine höhere
Endgeschwindigkeit erreicht werden, zum anderen ist das Drehmoment
am Hinterrad erhöht. Dies kann, besonders auf nassem Untergrund, zu
ungewohntem Wegrutschen führen.
Gewöhne dich an dein Coboc E-Bike. Die besonderen Fahreigenschaften
deines Coboc E-Bikes machen es erforderlich, sich in sicherem und offe-
nen Gelände damit vertraut zu machen. Verwende dein Coboc E-Bike erst
dann in der Öffentlichkeit, wenn du es unter Kontrolle hast.
Symbolik: zur einfacheren Lesbarkeit sind in dieser Bedienungsanleitung
bestimmte Punkte hervorgehoben. Dafür wird folgende Symbolik verwen-
det:
INFO: Dieses Symbol hebt besonders wissenswerte und wichtige
Informationen hervor.
VORSICHT: Diese Symbol warnt dich vor unsachgemäßer Ver-
wendung, die zu Umweltbelastungen, Schäden an deinem Coboc
E-Bike oder anderen Sachschäden führen kann.
WARNUNG: Dieses Symbol weist auf mögliche Gesundheitsge-
fährdungen und Lebensgefahr hin, die durch falsche Bedienung
oder unsachgemäße Verwendung auftreten können.
Deutsch
8
(1)

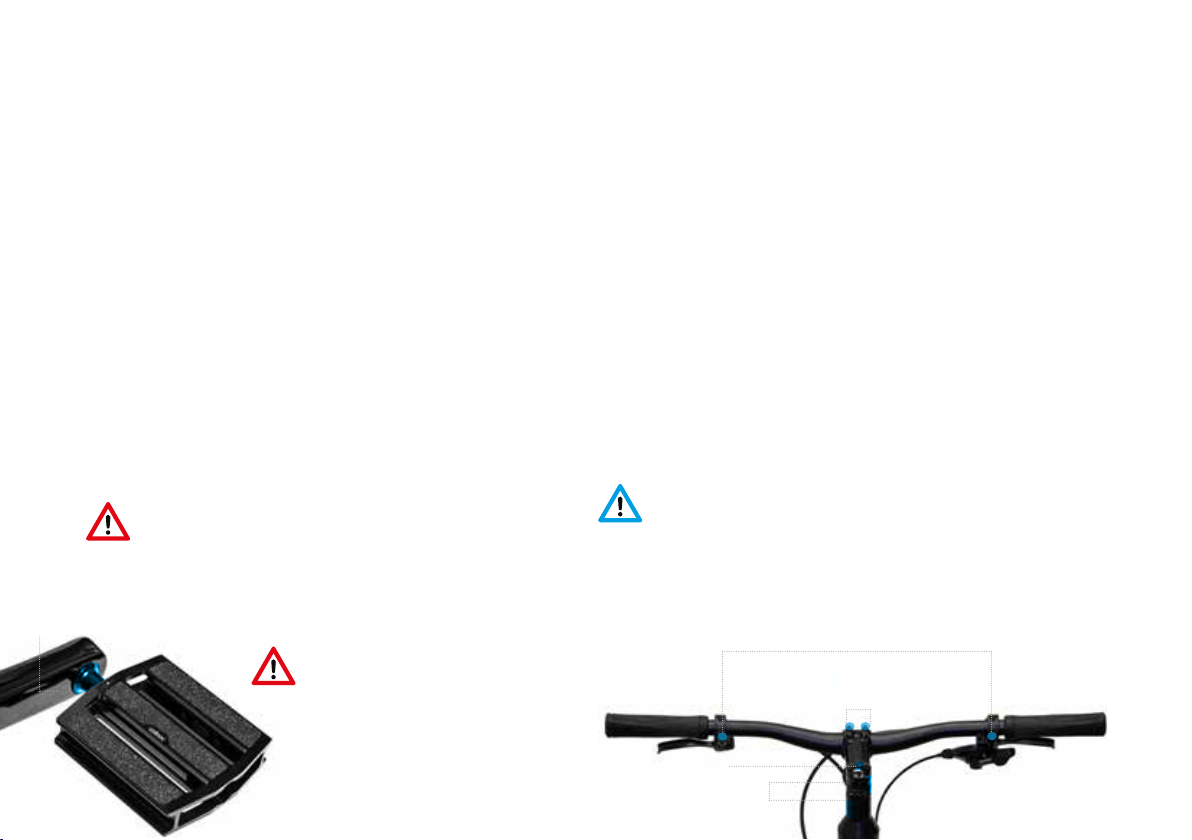

Lenker und Vorbau ausrichten
Löse zunächst die beiden Schrauben (1). Der passende Innensechskant Y-Schlüs-
sel ist im Lieferumfang enthalten. Richte den Lenker so aus, dass Vorbau und
Vorderreifen in einer Flucht stehen. Ziehe dann die beiden Schrauben (1) wieder
an. Löse anschließend die vier Schrauben am Vorbau (3). Drehe den Lenker
in die gewünschte Fahrposition und ziehe danach die Schrauben wieder fest.
Achte darauf, dass du alle vier Schrauben (3) gleichmäßig festziehst.
Bremshebel ausrichten
Löse die Klemmschrauben (4) und richte den linken Bremshebel und den rechten
Brems-/Schalthebel in eine angenehme und sichere Griffhaltung aus. Ziehe dann
die beiden Klemmschrauben (4) wieder fest.
Steuersatzlager einstellen
Überprüfe, ob das Steuersatzlager Spiel hat. Ziehe dazu die Vorderradbremse
und schiebe dein E-Bike über den Lenker mehrmals vor und zurück.Die Lenkung
sollte kein Lagerspiel haben und der Lenker sollte sich dennoch leicht drehen
lassen. Wenn die Lenkung Lagerspiel hat, löse nochmals die beiden Schrauben
(1). Ziehe Schraube (2) vorsichtig an, bis die Lenkung kein Spiel mehr hat. Ziehe
dann die beiden Schrauben (1) wieder fest.
Ziehe die Schraube (2) nicht zu fest an. Dies könnte das Steuersatzla-
ger beschädigen. Wenn sich der Lenker nur schwer drehen lässt, dann
ist unter Umständen Schraube (2) zu fest angezogen. Löse dann die
beiden Schrauben (1), löse Schraube (2) ein wenig und ziehe dann die beiden
Schrauben (1) wieder fest.
Quick Start Guide
(1)
(5)
(3)
LIEFERUMFANG
•Coboc Iseo
•Ladegerät
•Pedale Coboc URBs
•Innensechskant Y-Schlüssel
•Bedienungsanleitung
• Reektor-Set & Coboc Cobell
EINRICHTUNG
Coboc E-Bikes werden fast vollständig montiert geliefert. Für den Transport werden
jedoch Lenker und Pedale gelöst. Bitte führe vor der ersten Fahrt die nachfolgenden
Schritte durch und beachte die Bedienungsanleitung. Insbesondere sind die Sicher-
heitshinweise und die für Montagearbeiten angegebenen Anzugsdrehmomente der
Verschraubungen zu beachten (s. Kapitel Wartung & Pege sowie Anzusgsdrehmo-
mente).
Reifendruck überprüfen
Kontrolliere vor jeder Fahrt den Reifendruck. Dieser wird auf der Reifenanke
angegeben und ist je nach Reifenmodell unterschiedlich.
Für dein Coboc Bike darf der minimal, bzw. maximal vorgeschriebene
Reifendruck nicht unter- bzw. überschritten werden. Angaben dazu
ndest du seitlich auf der Seitenwand deines Reifens. Das Fahren mit zu
wenig Luftdruck kann zu einer Beschädigung von Felge und Reifen führen.
Anschrauben der Pedale
Trage eine dünne Schicht Lager-Fett auf die Gewinde der Pedale auf.
Schraube die beiden Pedale in die vorgesehenen Gewinde an den Kurbeln (5) ein.
Die beiden Pedale haben unterschiedliche
Gewinde und müssen auf der richtigen
Seite eingeschraubt werden. Das rechte
Pedal hat ein Rechtsgewinde, das linke
Pedal ein Linksgewinde. Ein Vertauschen
der Pedale beschädigt Kurbelarm und Pe-
dalgewinde. Ziehe beide Pedale gut fest.
(4)
(2)
9

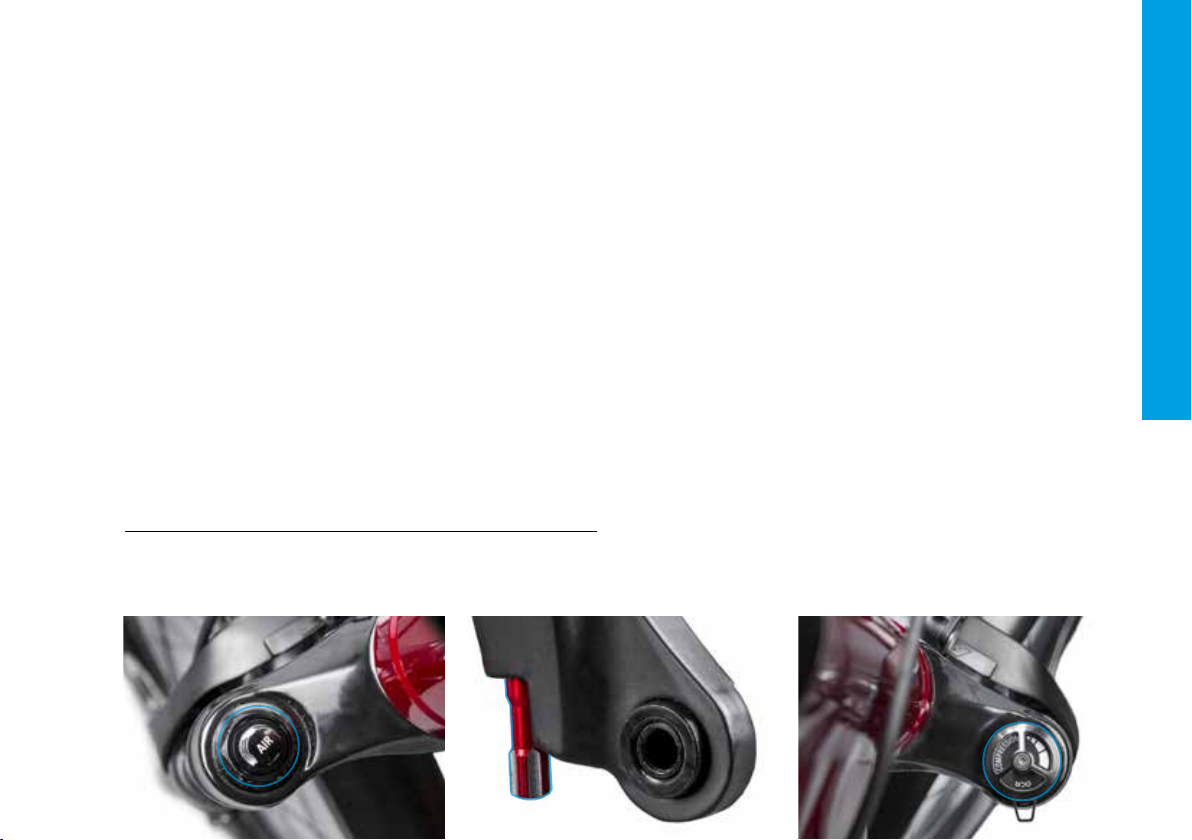

Federgabel einstellen
Dein Iseo Bike ist mit einer Teleskop Federgabel ausgestattet. Im linken
Gabelholm (aus Fahrerperspektive) bendet sich die Luftkammer. Über
den Druck in der Luftkammer kann die Gabel auf persönliche Vorlieben
bzw. auf das Fahrergewicht eingestellt werden. Dazu ist eine spezielle
Dämpferpumpe mit geringem Hub von Nöten die auf das Ventil unter der
Abdeckkappe (1) aufgeschraubt wird.
Sollte die Gabel zu weich sein (sie rauscht durch den Federweg und
schlägt schon bei geringer Belastung des Lenkers durch), kann der Luft-
druck erhöht werden. Ist die Gabel zu hart und nutzt nicht den kompletten
Federweg, kann über die Dämpferpumpe Luft abgelassen werden.
Der minimale Luftdruck von 60 PSI darf auf keinen Fall unterschritten
werden.
Der Maximale Luftdruck von 150 PSI darf auf keinen Fall überschritten
werden.
Federgabel Luftdruck / Fahrergewicht
Fahrergewicht (kg) 40-60 60-80 80-100 100-110 110-120
Luftdruck (PSI) 60 60-80 80-100 100-120 120-150
Der Luftdruck ist optimal eingestellt, wenn die Gabel bei normalem Fahren
etwa 10 mm bis 15 mm eintaucht (Sag) und bei härteren Schlägen nicht
durchschlägt.
Im linken Gabelholm (aus Fahrerperspektive) bendet sich die Dämpfungs-
einheit. Über ein hydraulisches System wird hier die Ein- und Ausfederge-
schwindigkeit der Gabel geregelt.
An der Unterseite des rechten Gabelholmes bendet sich ein roter Ein-
stellknopft (2) der im speziellen die Ausfedergeschwindigkeit der Gabel
steuert. Durch einschrauben des Einstellknopfes (im Uhrzeigersinn) wird
die Geschwindigkeit verringert, durch Herausschrauben (gegen den Uhr-
zeigersinn) wird sie erhöht. Die Geschwindigkeit ist gut eingestellt, wenn
das Vorderrad beim Ausfedern der Gabel fast vom Boden abhebt.
Auf der Oberseite des rechten Gabelholmes bendet sich ein hydrauli-
scher Lockout Hebel (3). Komplett gegen den Uhrzeigersinn gedreht ist
die Gabel blockiert. Mit jedem Klick weiter im Uhrzeigersinn gedreht, wird
die Druckstufe geöffnet und die Gabel federt immer leichter ein.
Für tiefergehende Informationen siehe die beiliegende Hersteller Be-
dienungsanleitung der Gabel oder wende dich vertrauensvoll an deinen
Coboc Fachhändler.
Quick Start Guide
Deutsch
(1)
(2) (3)
10
FAHREN
Dein Coboc E-Bike fährt sich wie ein gewöhnliches Fahrrad - nur dynamischer. Je
stärker du in die Pedale trittst, desto mehr Kraft entfaltet der Motor. Sobald du
aufhörst zu treten stoppt auch die Motorunterstützung.
Du wirst mit deinem Coboc E-Bike dynamischer unterwegs sein als du es
gewohnt bist. Gewöhne dich langsam an dein Coboc E-Bike.
Solltest du das Gefühl haben, die Motor-Unterstützung stellt sich zu früh
oder zu spät ein, also schon bei sehr wenig oder erst bei sehr viel Druck
auf den Pedalen, kannst du den Drehmomentsensor im Tretlager neu
kalibrieren. Alle Infos dazu ndest du in unserem Coboc Help Center (www.
support.coboc.biz/) unter 'Service und Pege' g'wie kalibriere ich mein Coboc
E-Bike?'.
Bei Unregelmäßigkeiten im Betrieb oder anderen Fehlern kann
manchmal ein Reset des User-Interfaces helfen. Drücke und halte dazu
die Power-Taste (7) für etwa 20 Sekunden. Beim darauf folgenden
Einschalten signalisiert dir dein E-Bike mit kurz blau aueuchtenden und
anschließend grün nach außen laufenden LEDs, dass es funktioniert hat.
LADEN
Die Ladebuchse (8) bendet sich direkt hinter der Power-Taste (7) am Unser-In-
terface. Einfach den magnetischen Ladestecker einstecken und dein Coboc
E-Bike wird geladen.
Ein kompletter Ladevorgang des Akkus von 1 % auf 100 % dauert mit dem
Coboc Ladegerät ST 4A zweieinhalb Stunden. Nach zwei Stunden ist der Akku
jedoch bereits zu 90 % geladen. Die Ladezeit für die verbleibenden 10 % ist
länger und dauert etwa eine halbe Stunde.
Die optimale Außentemperatur beim Laden des Akkus liegt zwischen 5 °C und
25 °C. Um den Akku zu schützen, verhindert die Elektronik bei Temperaturen
unter 0 °C oder über 40 °C das Laden.
Quick Start Guide
COBOC ELECTRIC DRIVE
Einschalten & Ausschalten deines E-Bikes
Mit einem kurzen Tastendruck auf die Power-Taste (7) am
User-Interface an der Unterseite des Oberrohrs wird der
Coboc Electric Drive eingeschaltet. Mindestens eine LED
der LED Anzeige (6) am Oberrohr, die den Batteriestand
anzeigt, leuchtet. Je stärker du in die Pedale trittst, desto
mehr Kraft entfaltet der Motor. Sobald du aufhörst zu
treten, schaltet auch die Motorunterstützung ab.
Durch die elektrische Unterstützung wirst du mit
deinem Coboc E-Bike dynamischer unterwegs
sein als du es von einem gewöhnlichen Fahrrad
kennst. Gewöhne dich langsam an das Fahrverhalten.
Batteriestand - LEDs leuchten
Fehler - LEDs blinken
Einschalten & Ausschalten des Lichts
Dein Coboc E-Bike ist mit einer Beleuchtungsanlage ausgestattet. Diese
lässt sich über einen langen Tastendruck (3 Sekunden) auf die Power-Taste (7)
ein- und ausschalten. Dies ist auch möglich, wenn der Coboc Electric Drive
ausgeschaltet ist.
(8) (7)
(6)
5 LEDs leuchten blau gAkkustand 80 % bis 100 %
4 LEDs leuchten blau gAkkustand 60 % bis 80 %
3 LEDs leuchten blau gAkkustand 40 % bis 60 %
2 LEDs leuchten blau gAkkustand 20 % bis 40 %
1 LED leuchtet blau gAkkustand 1 % bis 20 %
4 LEDs blinken rot gFehler am Motorkabel
3 LEDs blinken rot gFehler am Sensor im Tretlager
2 LEDs blinken rot gsonstiger Fehler
1 LED blinkt blau gAkku ist leer
Indice
Lingue:
Altri manuali Coboc Bicicletta
