Colcom PIUMA D15E00 Manuale utente

ISTRUZIONI DI MONTAGGIO

INSTRUCCIONES DE LA ASAMBLEA

MOUNTING INSTRUCTIONS

MONTAGEANLEITUNG

NOTICE DE MONTAGE

PIUMA

Colcom Group S.r.l. - Via degli Artigiani n°56 Int.1 - 25075 Nave (BS) - tel. +39 030/2532008 - fax +39 030/2534707 - [email protected]

PIUMA

D15E00 D15E30 D15E60 D15E70

D15E00 SCHEMA DI INSTALLAZIONE - ESQUEMA DE INSTALACIÓN - INSTALLATION SCHEME

INSTALLATIONSSCHEMA - SCHÉMA D’INSTALLATION 1

D15E P10D

D15E P10S

D15E P30

D15E P90S D15E P90D

8PT8-60

8PT8-61

D15E P20

D12E P55

OPTIONAL

D12E P55

OPTIONAL

D12E P60

8PT6-37 ( Sp.6 )

8PT8-37 ( Sp.8 )

D15E P40

D12E P57

OPTIONAL

8P06 ( Sp.6 )

8P08 ( Sp.8 )

Mounting schema - D15E00

Schema di installazione - D15E00

515E30

OPTIONAL

8P06 ( Sp.6 )

8P08 ( Sp.8 )

OPTIONAL

D15E P30

D12E J02 D15E P50 (S)

D15E P50 (D)

D15E P40

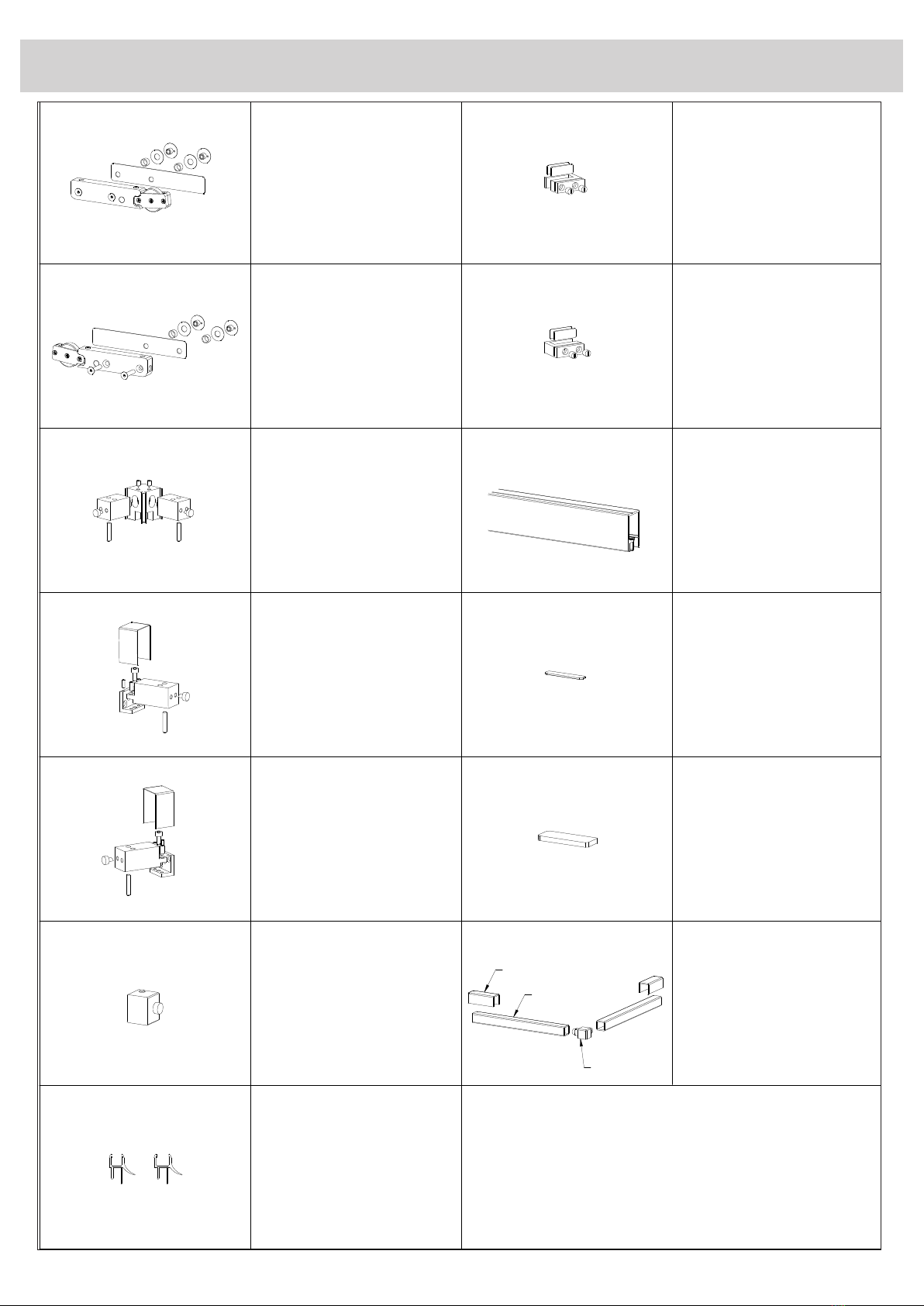

D15E00 COMPONENTI IN DOTAZIONE - COMPONENTES SUMINISTRADOS - SUPPLIED COMPONENTS

GELIEFERTE KOMPONENTEN - COMPOSANTES INCLUSS 2

D12E P55

D12E P60

D12E P57

D15E P90S

D15E P90D

D15E P30 X L > 900

D12E J02

8PT6-37 ( Sp.6 )

D15E P40

D15E P20

D15E P10S

OPTIONAL

Schema di installazione - Componenti in dotazione

Mounting schema - Supplied components

D15E P10D

2 X

8 X

2 X

D15E J53

D15E P50D

D15E P50S

8PT8-37 ( Sp.8 )

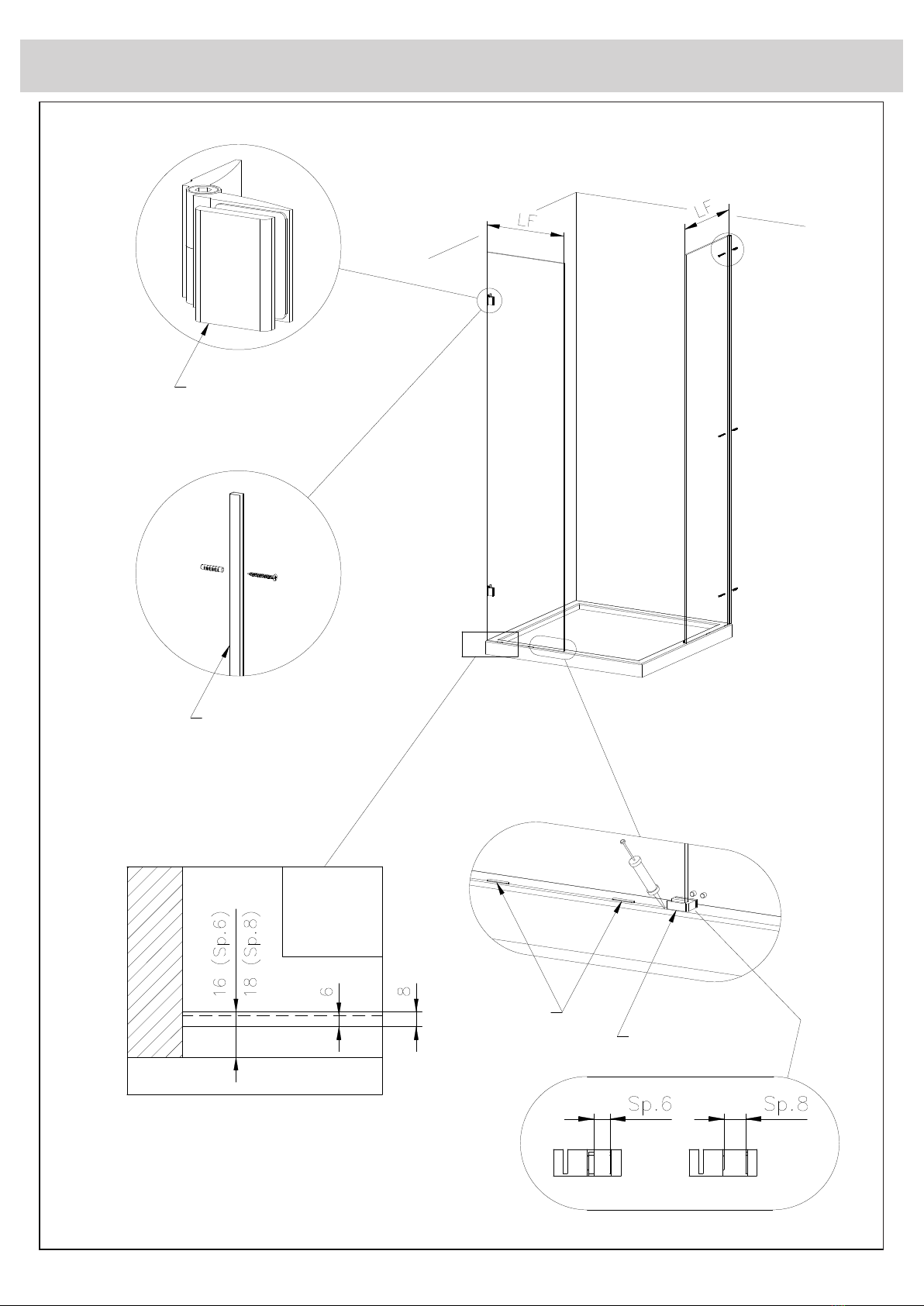

POSIZIONAMENTO VETRO FISSO - COLOCACIÓN DEL VIDRIO FIJO - POSITIONING OF FIXED GLAZING

POSITIONIERUNG DER SEITENTEILE - MISE EN PLASE DU VERRE FIXE 3

D15E P50 (D)

D12E J02

OPTIONAL

4428

OPTIONAL

8P06 ( Sp.6 )

8P08 ( Sp.8 )

Schema di installazione - Posizionamento vetro fisso

Mounting schema - Positioning of the fixed glazing

D15E00

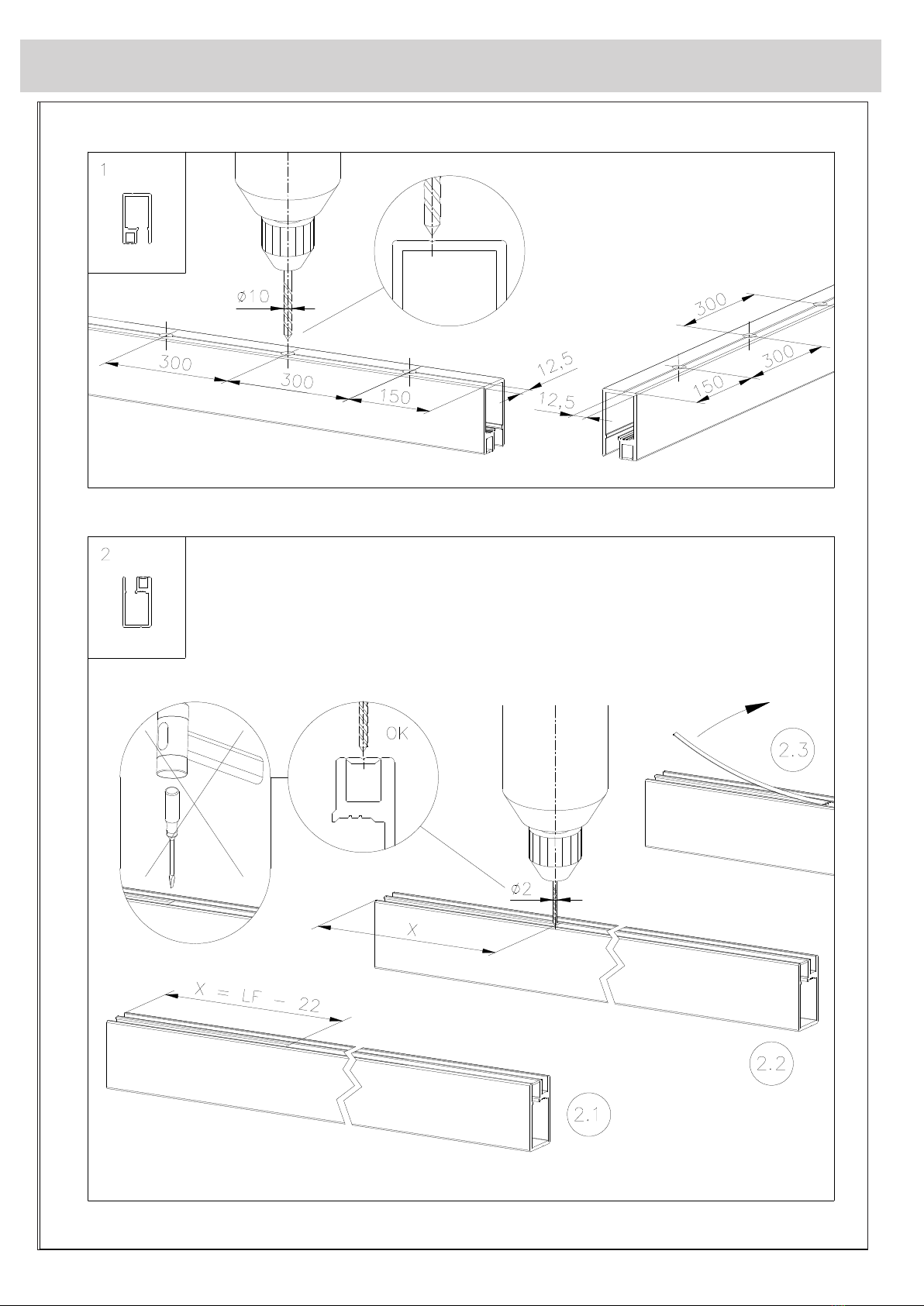

PREPARAZIONE BARRA - PREPARACIÓN DE LA BARRA - RAIL PREPARATION

VORBEREITUNG DER SCHIENE - PRÉPARATION DU RAIL 4

Schema di installazione - Preparazione barra

Mounting schema - Bar preparation

D15E00

POSIZIONAMENTO BARRA - COLOCACIÓN DE LA BARRA - RAIL POSITIONING

AUSRICHTUNG DER SCHIENE - MISE EN PLASE DU RAIL 5

Schema di installazione - Posizionamento barra

Mounting schema - Bar positioning

D15E J53

D15E00

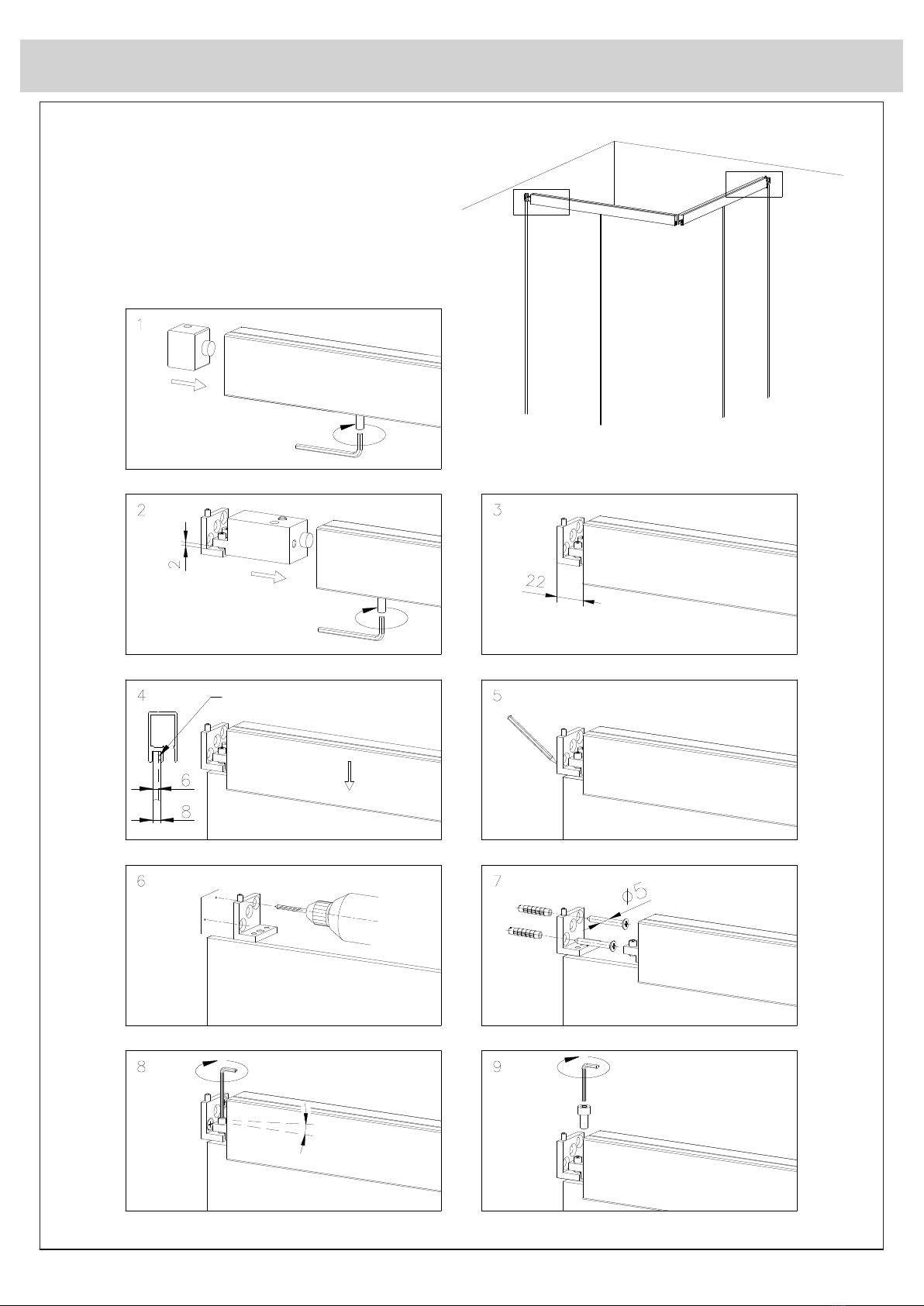

MONTAGGIO PINZE E MANIGLIA - MONTAJE DE LAS PINZAS Y MANETAS - CLAMPS AND HANDLE MOUNTING

BEFESTIGUNG DER KLEMMEN UND GRIFFE - INSTALLATION DES PINCES ET DE LA POIGNÉE 6

D15E P10DD15E P10S

Mounting schema - Clamps and handle mounting

8PT6-37 ( Sp.6 )

OPTIONAL

8PT8-60/61

8PT8-37 ( Sp.8 )

D15E00

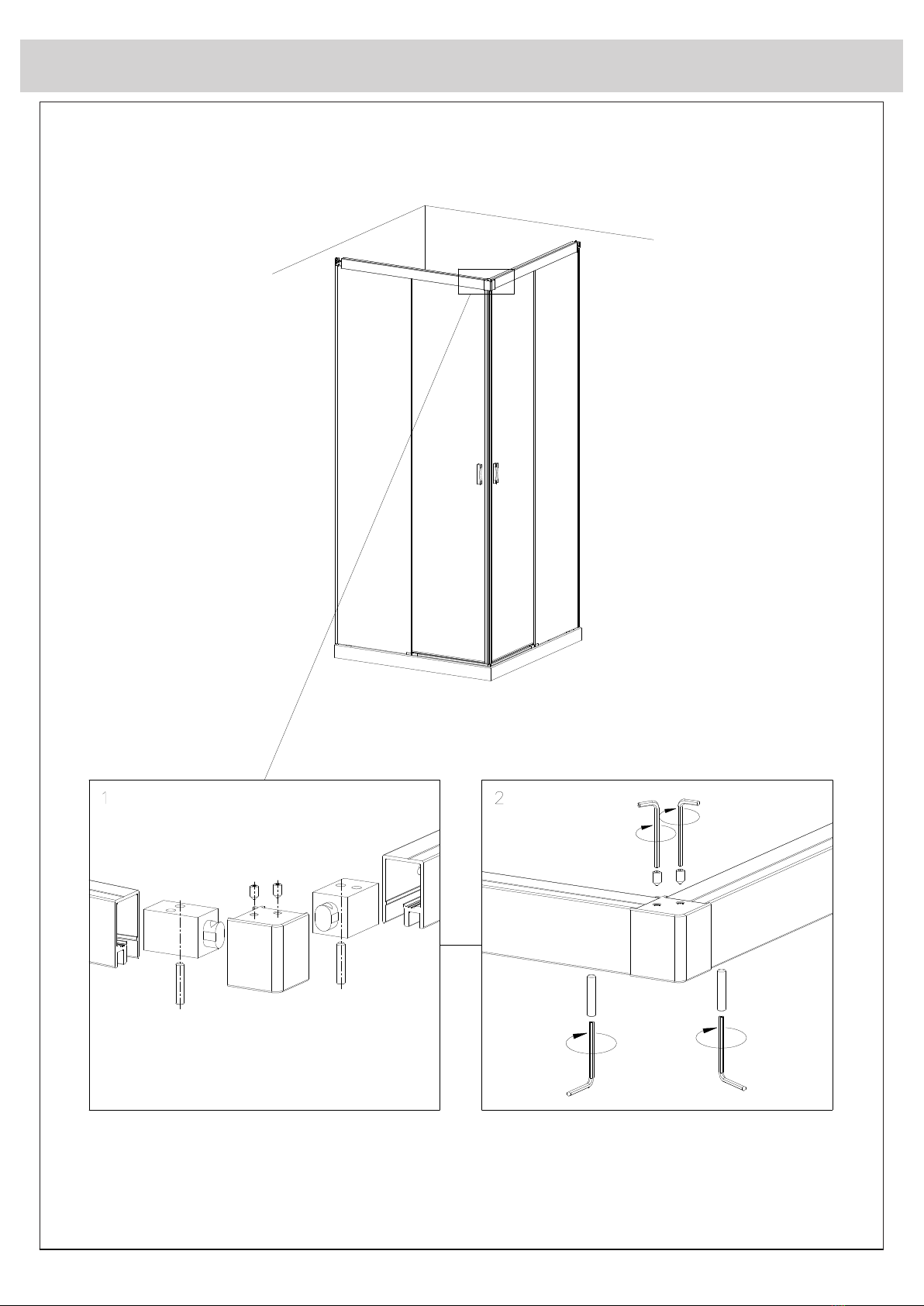

ANGOLARE BLOCCAGGIO BARRA - BLOQUEAR LA BARRA CON EL ANGULAR - ANGULAR FITTING FOR RAIL BLOCKING

BEFESTIGUNG DER ECKVERBINDUNG - FIXATION POUR BLOCAGE DU RAIL À 90° 7

Mounting schema - Bar blocking angular fitting

D15E00

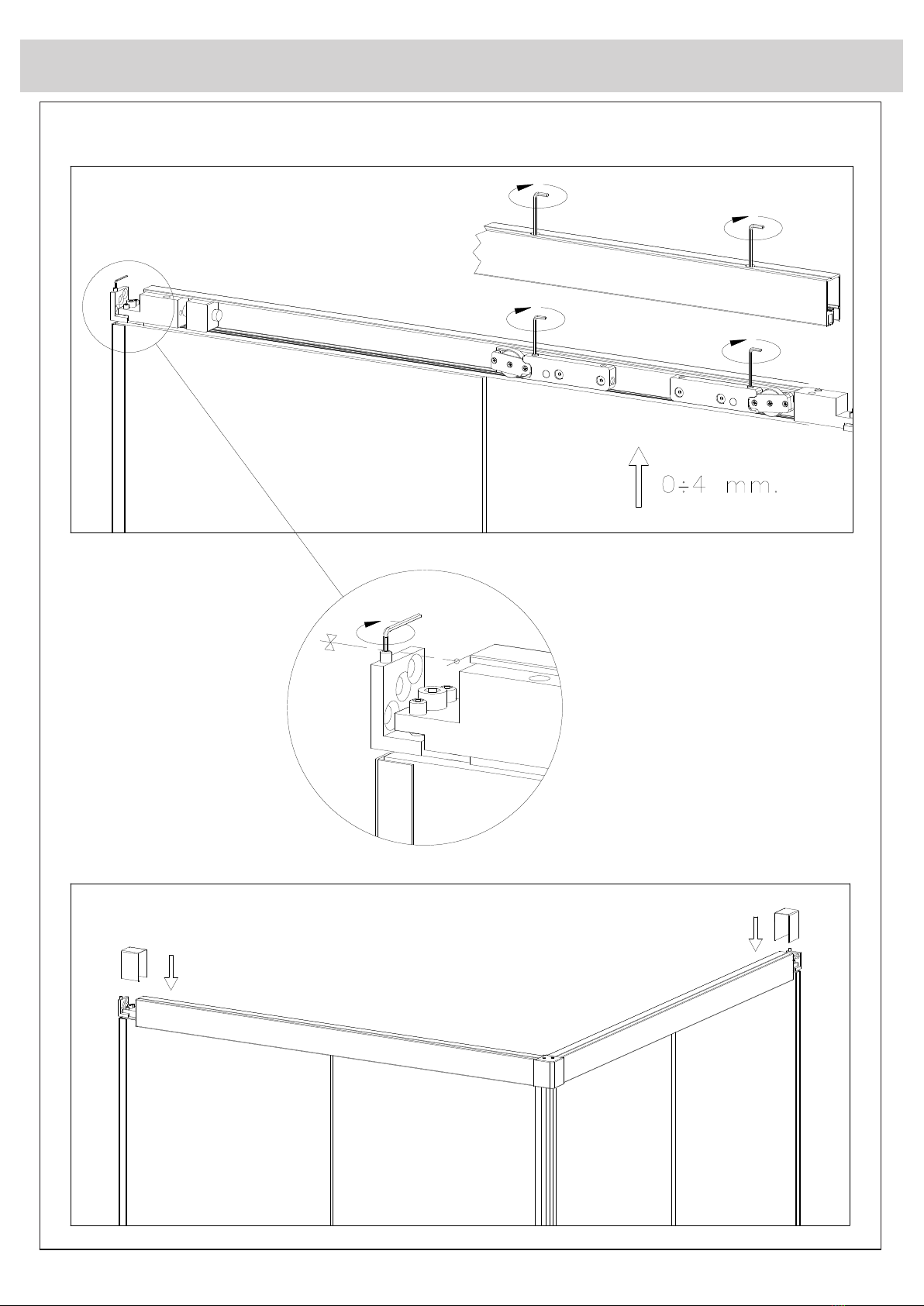

REGOLAZIONI E COPERTURE - REGULAR Y COLOCACIÓN DE EMBELLECEDORES - ADJUSTMENTS AND COVERS

LAGENREGULIERUNG UND MONTAGE DER ABDECKUNGEN - AJUSTEMENT ET POSE DES CAPOTS 8

Mounting schema - Adjustments and cover

D15E00

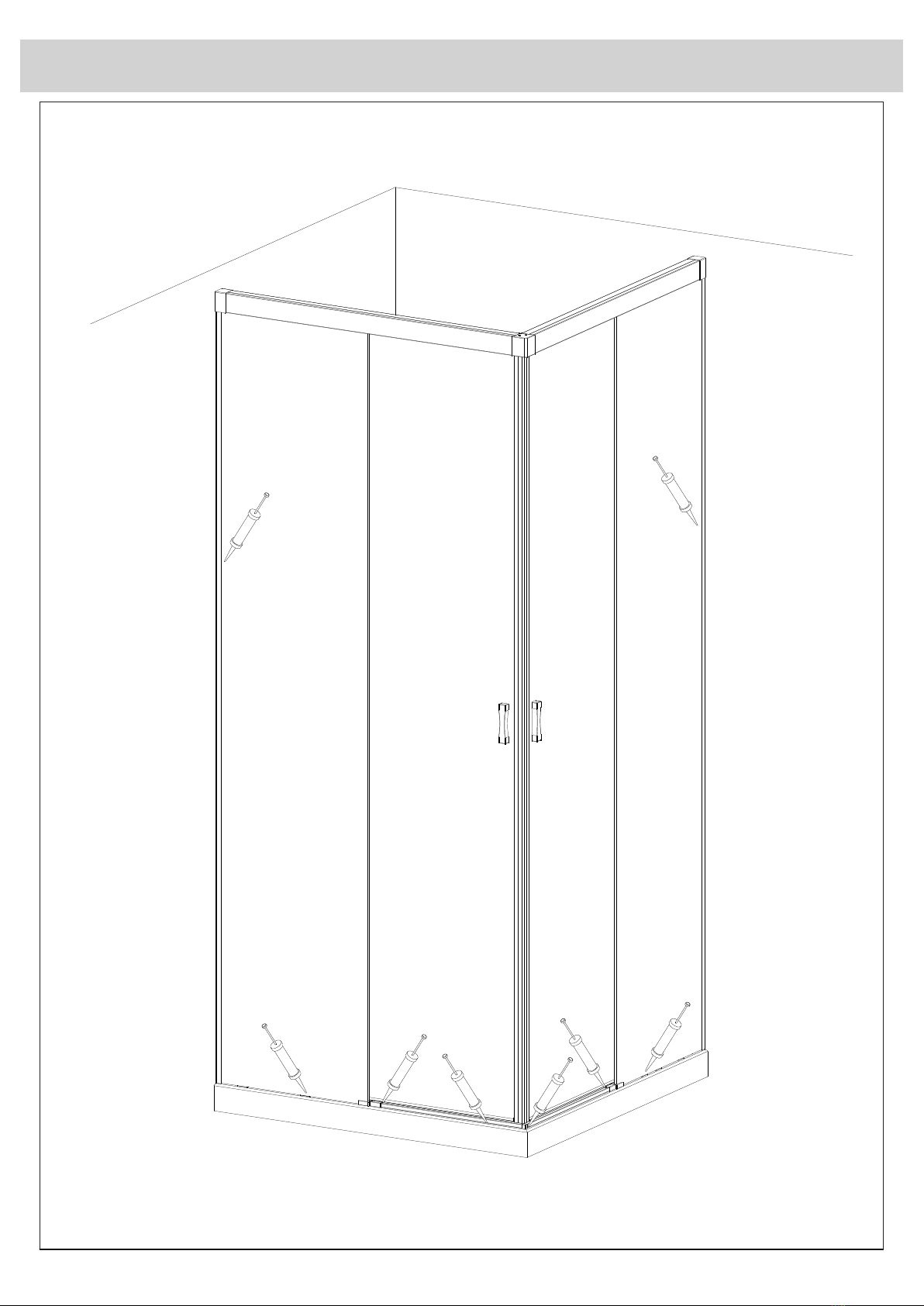

PARTI DA SILICONARE - SILICONAR LAS PIEZAS - PARTS TO BE FIXED BY SILICONE

BEREICHE DER SILIKONVERSIEGELUNG - JOINTS EN SILICONE 9

Schema di installazione - Parti da siliconare

Mounting schema - Parts with silicone 9

D15E00
