Connect IT CMF-3203-BK Manuale utente

MONITOR MOUNT

MONITORHALTER

DRŽÁK NA MONITOR

DRŽIAK NA MONITOR

CMF-3203-BK

USER MANUAL

BENUTZERHANDBUCH

UŽIVATELSKÝ MANUÁL

UŽÍVATEĽSKÝ MANUÁL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

Before putting this product into operation, please read carefully all the instructions, even if you are already familiar with using similar

products. Use the product only as described in this manual. Keep this manual in case you need it for future reference.

The electronic version of this user manual can be downloaded on the website

www.connectit-europe.com.

We recommend keeping the original packaging of the product, invoice and warranty certiﬁcate at least for the time the warranty is valid.

When shipping the product, we recommend using the original packacking that the product was delivered in that will provide the best

protection for it from being damaged during transport.

1Warning

The wall or the surface used for securing the mount must have sufﬁcient strength and maximum load to secure the weight of the

mount, the screen and other accessories.

When installing the screen, use an assistance of another person.

During the installation, tighten the screws properly, but make sure not to strip the threads. That could damage the installed screen or

signiﬁcantly decrease the maximum load of the mount.

This wall mount is designed for indoor use only. Outdoor use may cause harm, damage to the mount or the installed screen.

Check the stability and safety of the mount at least every three months.

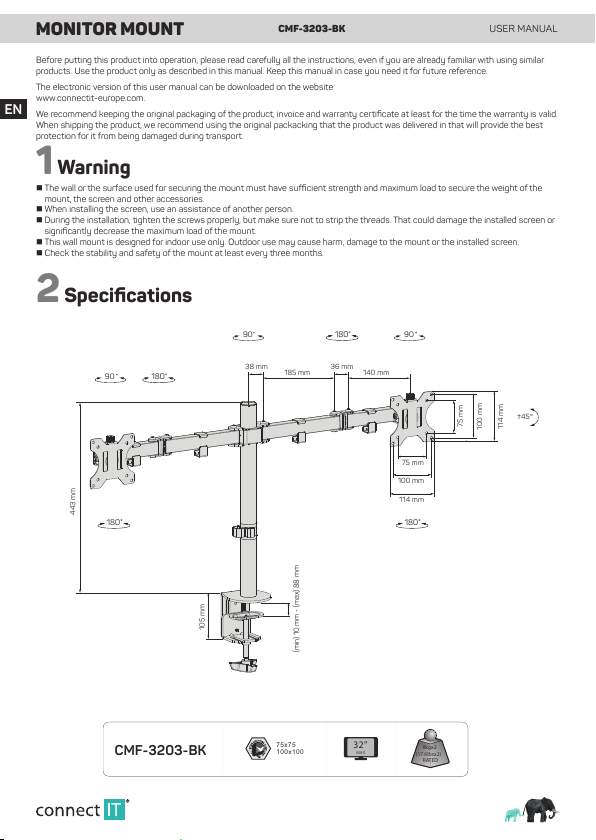

2Speciﬁcations

75 mm

38 mm 185 mm 36 mm 140 mm

100 mm

114 mm

75 mm

443 mm

105 mm

100 mm

114 mm

180

(min) 10 mm - (max) 88 mm

45°

32"

MAX

75x75

100x100 8kgx2

(17.6lbsx2)

RATED

CMF-3203-BK

MONITOR MOUNT MONITOR MOUNT

CMF-3203-BK USER MANUAL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

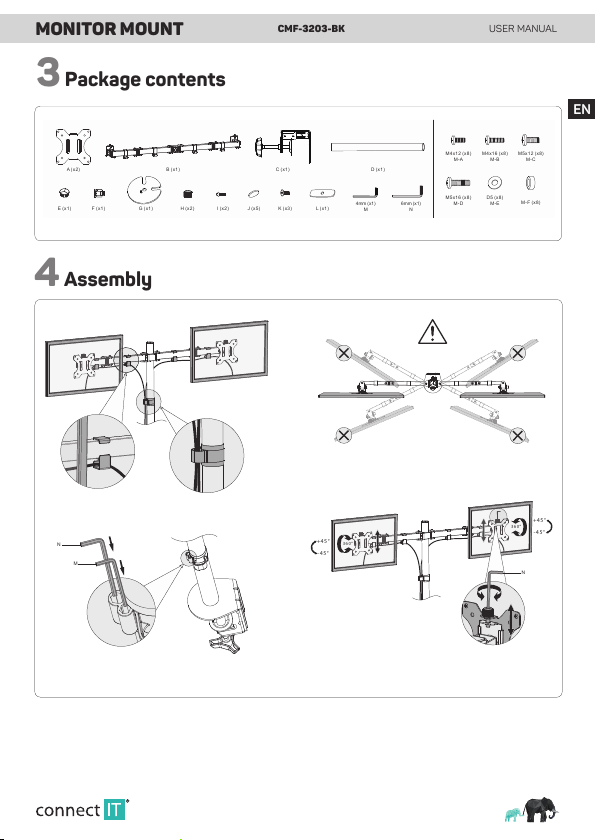

3Package contents

N360°

+4 5°

-4 5 °

+4 5°

-4 5 °

360°

A (x2) D (x1)C (x1)

6mm

(x1)

J (x5) K (x3) L (x1 )G (x1)

B (x1)

mm (x1)

I (x2)F (x1) H (x2)

D (x8)

M-E

M5x12

M-C

(x8)

M4x12

M-A

(x8)

M-F (x8)

M5x16

M-D

(x8)

M4x16

M-B

(x8)

E (x1)

4Assembly

MONITOR MOUNT CMF-3203-BK USER MANUAL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

M-A

M-C

M-E

10-88mm

M-B

M-D

M-E

M-F

2a.

2b.

4a.

4b.

MONITOR MOUNT MONITOR MOUNT

CMF-3203-BK USER MANUAL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

Vor Inbetriebnahme dieses Produkts lesen Sie bitte sorgfältig die komplette Anleitung zu dessen Benutzung, und das auch für den Fall,

dass Sie mit der Verwendung eines Produkts ähnlicher Bauart vertraut sind. Benutzen Sie das Produkt nur auf die Art und Weise, wie in

dieser Anleitung beschrieben. Bewahren Sie diese Anleitung für den weiteren Verwendungsbedarf gut auf.

Diese Benutzungsanleitung können Sie auch in elektronischer Version herunterladen auf derWebseite: www.connectit-europe.com.

Mindestens für die Dauer der Garantielaufzeit ist die Aufbewahrung der Originalverpackung des Produkts, des Kaufbelegs sowie des

Garantieblatts (falls mitgeliefert) zu empfehlen. Beim Transport empfehlen wir das Produkt zurück in die Originalverpackung zu legen, in

der es geliefert wurde und die es am besten gegen Beschädigungen beim Transport schützt.

1Warnung

Die Wand oder die Fläche zur Befestigung des Halters muss über eine ausreichende Festigkeit und Tragfähigkeit für das Gesamt-

gewicht des Halters, des Bildschirms und des Zubehörs verfügen.

Bei der Installation des Bildschirms nehmen Sie die Hilfe einer weiteren Person in Anspruch.

Ziehen Sie bei der Installation die Schrauben ordentlich fest. Geben Sie jedoch acht, dass Sie das Gewinde nicht beschädigen. Die

Beschädigung des installierten Bildschirms oder eine radikale Verringerung der Tragfähigkeit des Halters können die Folge sein.

Dieser Halter ist nur für die Verwendung in Innenräumen bestimmt. Andernfalls können Verletzungen, die Beschädigung des Halters

oder des installierten Bildschirms eintreten.

Kontrollieren Sie die Stabilität und die Sicherheit des Halters mindestens einmal in drei Monaten.

2Speziﬁkation

32"

MAX

75x75

100x100 8kgx2

(17.6lbsx2)

RATED

CMF-3203-BK

MONITORHALTER CMF-3203-BK BENUTZERHANDBUCH

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

4Montage

3Verpackungsinhalt

N360°

+4 5°

-4 5 °

+4 5°

-4 5 °

360°

A (x2) D (x1)C (x1)

6mm

(x1)

J (x5) K (x3) L (x1 )G (x1)

B (x1)

mm (x1)

I (x2)F (x1) H (x2)

D (x8)

M-E

M5x12

M-C

(x8)

M4x12

M-A

(x8)

M-F (x8)

M5x16

M-D

(x8)

M4x16

M-B

(x8)

E (x1)

MONITORHALTER CMF-3203-BK BENUTZERHANDBUCH

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

M-A

M-C

M-E

10-88mm

M-B

M-D

M-E

M-F

2a.

2b.

4a.

4b.

MONITORHALTER CMF-3203-BK BENUTZERHANDBUCH

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

Před uvedením tohoto výrobku do provozu si, prosím, pečlivě prostudujte celý návod k jeho použití, a to i v případě, že jste již obeznáme-

ni s používáním výrobků podobného typu. Výrobek používejte pouze tak, jak je popsáno v tomto návodu k použití. Tento návod k použití

uschovejte pro případ další potřeby.

V elektronické podobě si tento návod k použití můžete stáhnout na webové stránce www.connectit-europe.com.

Minimálně po dobu záruky doporučujeme uschovat originální balení výrobku, doklad o nákupu a případně i záruční list, pokud byl dodán.

V případě přepravy doporučujeme zabalit výrobek zpět do originálního balení, ve kterém byl dodán a který jej nejlépe chrání proti

poškození při přepravě.

1Varování

Stěna nebo plocha pro upevnění držáku musí mít dostatečnou pevnost a nosnost pro celkovou hmotnost držáku, obrazovky

a příslušenství.

Při instalaci obrazovky využijte asistenci druhé osoby.

Šrouby při instalaci řádně utáhněte. Dejte však pozor, abyste nedošlo ke stržení závitů. Může dojít k poškození instalované obrazovky

nebo radikálnímu snížení nosnosti držáku.

Tento držák je určen pouze pro vnitřní použití. Při venkovním použití držáku může dojít ke zranění, poškození držáku nebo nainstalo-

vané obrazovky.

Kontrolujte stabilitu a bezpečnost držáku alespoň jednou za tři měsíce.

2Speciﬁkace

32"

MAX

75x75

100x100 8kgx2

(17.6lbsx2)

RATED

CMF-3203-BK

DRŽÁK NA MONITOR CMF-3203-BK UŽIVATELSKÝ MANUÁL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

3Obsah balení

N360°

+4 5°

-4 5 °

+4 5°

-4 5 °

360°

A (x2) D (x1)C (x1)

6mm

(x1)

J (x5) K (x3) L (x1 )G (x1)

B (x1)

mm (x1)

I (x2)F (x1) H (x2)

D (x8)

M-E

M5x12

M-C

(x8)

M4x12

M-A

(x8)

M-F (x8)

M5x16

M-D

(x8)

M4x16

M-B

(x8)

E (x1)

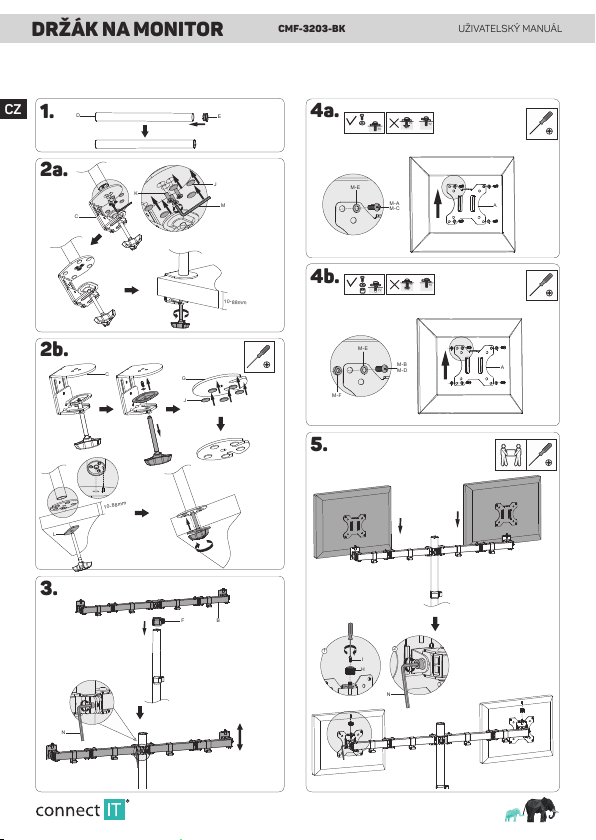

4Montáž

DRŽÁK NA MONITOR CMF-3203-BK UŽIVATELSKÝ MANUÁL

USER MANUAL

WALL MOUNT FOR FLAT SCREEN CMH-2012-BK

M-A

M-C

M-E

10-88mm

M-B

M-D

M-E

M-F

2a.

2b.

4a.

4b.

DRŽÁK NA MONITOR CMF-3203-BK UŽIVATELSKÝ MANUÁL
