Conrad WS 1173 Manuale utente
Bedienungsanleitung
Funk-Wetterstation „WS1173“
Best.-Nr. 1538154 Seite 2 - 30
Operating Instructions
Radio Weather Station „WS1173“
Item No. 1538154 Page 31 - 59
Inhaltsverzeichnis
Seite
1. Einführung...........................................................................................................................4
2. Symbol-Erklärung................................................................................................................4
3. Bestimmungsgemäße Verwendung ....................................................................................5
4. Lieferumfang .......................................................................................................................5
5. Merkmale und Funktionen...................................................................................................6
a) Wetterstation ................................................................................................................6
b) Außensensor................................................................................................................6
6. Sicherheitshinweise.............................................................................................................7
7. Batterie- und Akkuhinweise.................................................................................................8
8. LC-Display der Wetterstation...............................................................................................9
9. Inbetriebnahme .................................................................................................................11
a) Batterien in den Außensensor einlegen .....................................................................11
b) Batterien in die Wetterstation einlegen.......................................................................11
c) Montage des Außensensors.......................................................................................12
d) Aufstellen bzw. Montage der Wetterstation................................................................12
10. Informationen zum DCF-Empfang.....................................................................................13
11. Neuen DCF-Empfangsversuch starten .............................................................................13
12. Bedienung der Wetterstation.............................................................................................14
a) Anzeige von Außentemperatur oder Taupunkt-Temperatur .......................................14
b) Anzeige des relativen/absoluten Luftdrucks...............................................................14
c) Einstellmodus aktivieren.............................................................................................15
d) Weck- und Alarm-Funktionen einstellen.....................................................................18
e) Weck- bzw. Alarmsignal beenden, Schlummermodus ...............................................21
f) Anzeige bzw. Löschen der Maximum-/Minimum-Werte .............................................22
g) Wettervorhersage.......................................................................................................23
h) Wettertendenz-Anzeige..............................................................................................24
2
i) Unwetter-Warnung .....................................................................................................24
j) Bargraph-Anzeige für Luftdruckverlauf.......................................................................25
k) Displaybeleuchtung aktivieren....................................................................................25
13. Batteriewechsel.................................................................................................................25
a) Wetterstation ..............................................................................................................25
b) Außensensor..............................................................................................................25
14. Behebung von Störungen..................................................................................................26
15. Reichweite.........................................................................................................................27
16. Konformitätserklärung (DOC)............................................................................................28
17. Wartung und Reinigung.....................................................................................................28
18. Entsorgung........................................................................................................................29
a) Allgemein....................................................................................................................29
b) Batterien und Akkus ...................................................................................................29
19. Technische Daten..............................................................................................................30
a) Wetterstation ..............................................................................................................30
b) Außensensor..............................................................................................................30
Seite
3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinwei-
se zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses
Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum
Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser
Bedienungsanleitung hin, die unbedingt zu beachten sind.
DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedie-
nung gegeben werden sollen.
4
3. Bestimmungsgemäße Verwendung
Die Wetterstation dient zur Anzeige verschiedener Messwerte, z.B. der Innen-/Außentempera-
tur, der Innen-/Außenluftfeuchte, des Luftdrucks und des Luftdruckverlaufs. Weiterhin errechnet
die Wetterstation aus dem Luftdruckverlauf eine Wettervorhersage für die nächsten 12-24 Stun-
den. Die Messdaten des Außensensors werden per Funk drahtlos zur Wetterstation übertragen.
Uhrzeit und Datum können per DCF-Zeitzeichensignal automatisch eingestellt werden. Es ist
aber auch eine manuelle Einstellung möglich (z.B. bei Empfangsproblemen).
EineAufstellungmitallenMerkmalenundEigenschaftendesProduktsndenSiein
Kapitel 5.
Der Hersteller übernimmt keine Verantwortung für inkorrekte Anzeigen, Messwerte oder Wetter-
vorhersagen und die Folgen, die sich daraus ergeben können.
Das Produkt ist für den Privatgebrauch vorgesehen; es ist nicht für medizinische Zwecke oder
für die Information der Öffentlichkeit geeignet.
Der Betrieb des Produkts erfolgt über Batterien.
Die Bestandteile dieses Produkts sind kein Spielzeug, sie enthalten zerbrechliche bzw. ver-
schluckbare Glas- und Kleinteile, außerdem Batterien. Das Produkt gehört nicht in Kinderhände!
Betreiben Sie alle Komponenten so, dass sie von Kindern nicht erreicht werden können.
Eine andere Verwendung als oben beschrieben kann zur Beschädigung des Produkts führen,
außerdem bestehen weitere Gefahren.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie enthält viele
wichtige Informationen für Aufstellung, Betrieb und Bedienung. Beachten Sie alle Sicherheits-
hinweise!
4. Lieferumfang
• Wetterstation
• Außensensor
• Montagematerial (2 Schrauben, 1 Kabelbinder)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
5
5. Merkmale und Funktionen
a) Wetterstation
• Betrieb über 3 Batterien vom Typ AA/Mignon
• DCF-Uhrzeit-/Datumsanzeige, manuelle Einstellung möglich
• 12/24-Stunden-Zeitanzeigeformat umschaltbar
• Einstellung der Zeitzone möglich (-12 h.....+12 h)
• Weckfunktion mit Schlummermodus
• Anzeige der Innentemperatur und Innenluftfeuchte
• Anzeige der Außentemperatur und Außenluftfeuchte
• Temperaturanzeige in Grad Celsius (°C) oder Grad Fahrenheit (°F) umschaltbar
• Anzeige des Luftdrucks (absolut und relativ)
• GrascheDarstellungdesLuftdruckverlaufsderletzten24Stunden
• Maximumwert- und Minimumwert-Speicher
• Alarmsignal bei Über- oder Unterschreiten einer einstellbaren Temperatur Luftfeuchte oder
Luftdrucks
• Symbole für Wettervorhersage der nächsten 12 - 24 Stunden (Berechnung über interne Auf-
zeichnung des Luftdruckverlaufs)
• Tischaufstellung oder Wandmontage möglich
• Displaybeleuchtung mit LEDs
• Betrieb in trockenen, geschlossenen Innenräumen
b) Außensensor
• Betrieb über 2 Batterien vom Typ AA/Mignon
• Anzeige der Außentemperatur und Außenluftfeuchte über integriertes LC-Display
• Drahtlose Funkübertragung der Messdaten zur Wetterstation
• Betrieb im Außenbereich
• Wandmontage möglich
6
6. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht
werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen
wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/
oder Verändern des Produkts nicht gestattet. Öffnen/zerlegen Sie es nicht (bis
auf die in dieser Anleitung beschriebenen Arbeiten zum Einlegen/Wechseln der
Batterien).
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl der Außensensor nur relativ schwache Funksignale aussen-
det, könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen
führen. Gleiches gilt möglicherweise in anderen Bereichen.
• Die Wetterstation ist nur für trockene, geschlossene Innenräume geeignet. Setzen
Sie sie keiner direkten Sonneneinstrahlung, starker Hitze, Kälte, Feuchtigkeit oder
Nässe aus, andernfalls wird sie beschädigt.
• Der Außensensor ist für den Betrieb im Außenbereich geeignet. Er darf aber nicht
in oder unter Wasser betrieben werden.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Das Produkt ent-
hält Kleinteile, Glas (Display) und Batterien. Platzieren Sie das Produkt so, dass
es von Kindern nicht erreicht werden kann.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B.
bei Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt
beschädigt werden.
Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor
Sie es verwenden. Dies kann u.U. mehrere Stunden dauern.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
7
7. Batterie- und Akkuhinweise
• Der Betrieb der Wetterstation und des Außensensors mit Akkus ist grundsätzlich
möglich.
Durch die geringere Spannung von Akkus (Akku = 1,2 V, Batterie = 1,5 V) und die
geringere Kapazität kommt es jedoch zu einer kürzeren Betriebsdauer, auch ist
eine Verringerung der Funkreichweite möglich. Außerdem sind Akkus kälteemp-
ndlicheralsBatterien.
Wenn Sie trotz dieser Einschränkungen Akkus verwenden wollen, so benutzen
Sie unbedingt spezielle NiMH-Akkus mit geringer Selbstentladung.
Wir empfehlen Ihnen, vorzugsweise hochwertige Alkaline-Batterien zu verwen-
den, um einen langen und sicheren Betrieb zu ermöglichen.
Für die Wetterstation sind 3 Batterien vom Typ AA/Mignon erforderlich; für den
Außensensor werden 2 Batterien vom Typ AA/Mignon benötigt.
• Batterien/Akkus gehören nicht in Kinderhände.
• Achten Sie beim Einlegen der Batterien/Akkus auf die richtige Polung (Plus/+ und
Minus/- beachten).
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass
diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines
Verschluckens sofort einen Arzt auf.
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der
Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
• Achten Sie darauf, dass Batterien/Akkus nicht kurzgeschlossen, zerlegt oder ins
Feuer geworfen werden. Es besteht Explosionsgefahr!
• HerkömmlichenichtwiederauadbareBatteriendürfennichtaufgeladenwerden.
Es besteht Explosionsgefahr! Laden Sie ausschließlich dafür vorgesehene wie-
derauadbareAkkus,verwendenSieeingeeignetesLadegerät.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die eingelegten
Batterien/Akkus. Bei Überalterung besteht andernfalls die Gefahr, dass Batterien/
Akkus auslaufen, was Schäden am Produkt verursacht, Verlust von Gewährleis-
tung/Garantie!
• Wechseln Sie immer den ganzen Satz Batterien/Akkus aus, verwenden Sie nur
Batterien/Akkus des gleichen Typs/Herstellers und des gleichen Ladezustands
(keine vollen mit halbvollen oder leeren Batterien/Akkus mischen).
• Mischen Sie niemals Batterien mit Akkus. Verwenden Sie entweder Batterien oder
Akkus.
8

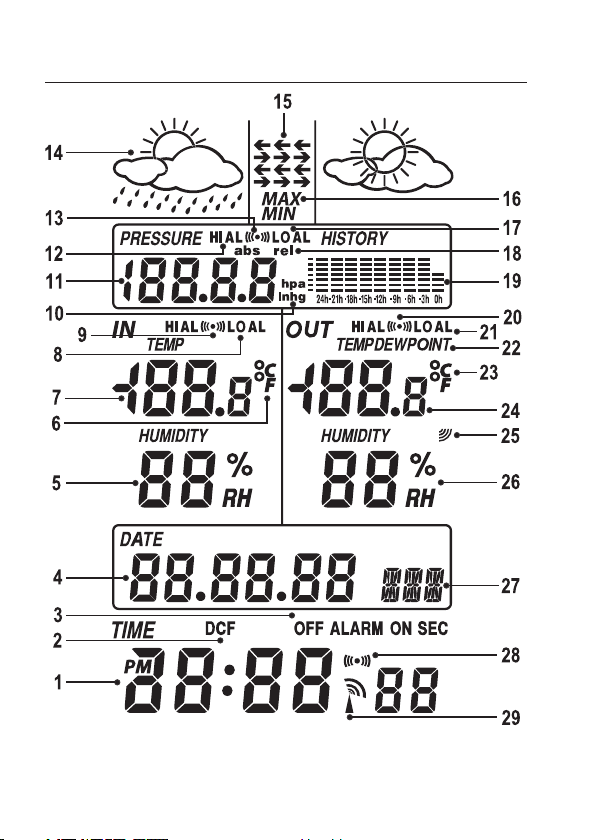

8. LC-Display der Wetterstation
9
1 Uhrzeit
2 Symbol „DCF“ für DCF-Zeit
3 Anzeige für Weck-/Alarmfunktion
4 Datum
5 Innenluftfeuchte
6 Einheit für die Innentemperatur (umschaltbar °C/°F)
7 Innentemperatur
8 Symbol „HI AL“ und „LO AL“; Alarm für Innentemperatur/Innenluftfeuchte
9 Symbol „ “ = Alarm für Innentemperatur/Innenluftfeuchte eingeschaltet
10 Einheit für den Luftdruck (hPa, InHg)
11 Luftdruck
12 Symbol „HI AL“; Alarm für Luftdruck
13 Symbol „ “ = Alarm für Luftdruck eingeschaltet
14 GrascheSymbolefürWettervorhersage
15 Pfeilsymbole für Wetterveränderung
16 Symbol „MIN“/„MAX“ (erscheint bei Anzeige der Minimum-/Maximumwerte)
17 Symbol „LO AL“; Alarm für Luftdruck
18 Umschaltung des Luftdrucks („rel“ = relativ, „abs“ = absolut)
19 Bargraph für Anzeige des Luftdruckverlaufs der letzten 24 Stunden
20 Symbol „ “ = Alarm für Außentemperatur/Außenluftfeuchte eingeschaltet
21 Symbol „HI AL“ und „LO AL“; Alarm für Außentemperatur/Außenluftfeuchte
22 Anzeigemodus „TEMP“ (Außentemperatur), und „DEW POINT“ (Taupunkt-Temperatur)
23 Einheit für die Außentemperatur (umschaltbar °C/°F)
24 Außentemperatur
25 Symbol „ “ für Empfang des Signals des Außensensors
26 Außenluftfeuchte
27 Wochentag/Zeitzone
28 Symbol „ “ = Weckfunktion eingeschaltet
29 Funkturm-Symbol „ “ (erscheint, wenn DCF-Signal erkannt wurde)
10
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali Conrad Stazione meteorologica
Conrad
Conrad WF 50 Manuale utente
Conrad
Conrad TH117 Manuale utente
Conrad
Conrad 67 Manuale utente
Conrad
Conrad 562527 Manuale utente
Conrad
Conrad 67 23 67 Manuale utente
Conrad
Conrad 672861 Manuale utente
Conrad
Conrad WS 9065 Manuale utente
Conrad
Conrad 64 63 68 Manuale utente
Conrad
Conrad RW 53 Manuale utente
Conrad
Conrad eurochron EFWS 310i Manuale utente
Conrad
Conrad WS 9624-IT Manuale utente
Conrad
Conrad TE 857 Manuale utente
Conrad
Conrad 840924 Manuale utente
Conrad
Conrad RF6036B Manuale utente
Conrad
Conrad WSC-801 Manuale utente
Conrad
Conrad E38 Manuale utente
Conrad
Conrad TE827NL Manuale utente
Conrad
Conrad 5.1121.IT Manuale utente
Conrad
Conrad 515474 Manuale utente
Conrad
Conrad WS9129 Manuale utente
Manuali Stazione meteorologica popolari di altre marche
National Geographic
National Geographic VA Colour RC Manuale utente
Renkforce
Renkforce 1208067 Manuale utente
Levenhuk
Levenhuk Discovery Report WA40 Manuale utente
Instant Transmission
Instant Transmission MA 10410 Manuale utente
Lutron Electronics
Lutron Electronics PHB-318 Manuale utente
WAREMA
WAREMA EWFS Weather station eco Manuale utente
