CoolTouch FCTS130 Manuale utente

de fabrication. Les dégâts sur le produit causés par des ampoules de

rechange achetées séparément et provenant de marques autres que celle

de la Société, et ceux causés par la corrosion ou la décoloration des com-

posants en laiton, ne sont pas couverts par cette garantie.

Il n’existe aucune garantie explicite autre que celle décrite ci-dessus.

LA SOCIETE NE SERA PAS RESPONSABLE DES DOMMAGES-

INTERETS ACCESSOIRES, SPECIAUX OU INDIRECTS RESULTANT DE

L’UTILISATION DU PRODUIT OU PROVENANT DE N’IMPORTE QUELLE

RUPTURE DE CETTE GARANTIE. TOUTES LES GARANTIES TACITES,

S’IL Y EN A, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE

MARCHANDE ET DE CONVENANCE A UNE FIN PARTICULIERE, SONT

LIMITEES EN DUREE A LA DUREE DE CETTE GARANTIE EXPLICITE.

Certains états

ne permettant pas l’exclusion ou la limitation des dommages-intérêts acces-

soires ou indirects, ni les restrictions sur la durée d’une garantie implicite, les

exclusions ou restrictions précédentes peuvent ne pas s’appliquer à votre

cas.

Aucune autre garantie, écrite ou verbale, n’est autorisée par la Société.

Cette garantie vous donne des droits légaux spécifiques et vous pouvez

également avoir d’autres droits qui varieront d’un état à l’autre.

Pour recevoir le service de garantie veuillez écrire à Cooper Lighting, 2611

La Vista Drive, Burlington, NC 27215. Veuillez inclure le numéro de modèle

du produit, les problèmes que vous avez rencontrés ainsi que votre adresse

et votre numéro de téléphone. Vous serez contacté avec une solution ou un

numéro d’autorisation de retour de marchandise avec des instructions sur la

façon de retourner le produit. Tous les produits retournés doivent être

accompagnés d’un numéro d’Autorisation pour produits retournés émis par

la Société et doivent être renvoyés port prépayé. Tout produit reçu sans

un numéro d’Autorisation pour produits retournés émis par la Société

sera refusé.

Cooper Lighting n’est pas responsable des marchandises endommagées

lors de l’expédition. Les produits réparés ou remplacés seront soumis aux

conditions de cette garantie et seront inspectés lors de leur emballage. Tout

dégât manifeste ou dissimulé survenu pendant l’expédition doit être immédi-

atement signalé à la compagnie de transport en charge de la livraison, et

une réclamation doit être enregistrée auprès de cette compagnie.

2611 La Vista Drive, Burlington, NC 27215 Etats-Unis

1-800-334-6871

www.cooperlighting.com

Brevets en Cours d’Homologation

La reproduction de ce document est strictement

interdite sans l’autorisation préalable par écrit de

Cooper Lighting 11/00 325-0960

Instruction Manual

Instrucciones

Directives

FCTS130

™

Étape 1 :Alimentez l’éclairage en branchant son cordon secteur dans

une sortie 120 Volt standard. Les interrupteurs marche/arrêt

sont situés à l’arrière de chaque tête d’éclairage et sont

indépendants l’un de l’autre. Appuyez une fois sur l’interrup-

teur pour l’allumer. Appuyez sur l’interrupteur une seconde

fois pour l’éteindre.

Étape 2 :Les lumières peuvent être orientées vers l’avant, vers l’ar-

rière, en angle gauche ou droit selon les besoins pour la

direction d’éclairage (K).

Étape 3 :Ajuster le support de trépied à la hauteur désirée en desser-

rant et en serrant les colliers de blocage du poteau (L).

Étape 4 :Les pieds du trépied peuvent être en position haute pour l’en-

treposage (M) ou en position basse verrouillée pour soutenir

la lampe à support.

Étape 5 :Lorsque la lumière de travail est utilisée sur un terrain

irrégulier, allonger la jambe ajustable au besoin pour balancer

la lumière de travail. Pour étendre la jambe ajustable,

desserrer le collier de fermeture qui est sur la jambe et éten-

dre la jambe comme exigé. Resserrer le collier de fermeture

pour fixer en place (L). REMARQUE : Les jambes de

trépied devraient être piquetées dans la terre ou fixées avec

des sacs de sable ou des poids appropriés:

•Lorsque vous l’utilisez sur des surfaces irrégulières ou

rocheuses.

•Lorsque vous l’utilisez dans des zones éventées.

•À chaque fois que le support est étendu au-delà de la posi-

tion baissée.

REMARQUE : Rangez la corde sur le crochet de rangement qui se

trouve sur le support lorsque

l’appareil n’est pas utilisé.

Cooper Lighting (“la Société”) garantit ce produit (“le produit”) contre tout défaut

de matériau ou de fabrication pendant une période de cinq ans à partir de la

date d’achat original, et s’engage, pendant ces cinq années, à réparer ou, au

choix de la Société, à remplacer un produit défectueux sans frais pour les

pièces de rechange ou la main-d’œuvre. Ceci ne couvre pas la main-d’œuvre

pour retirer ou installer un dispositif.

Cette garantie n’est valable que pour l’acheteur original du produit. Une facture

d’achat ou une preuve équivalente de la date d’achat original acceptable par la

Société est requise avant qu’un quelconque travail de réparation ou de rem-

placement puisse être exécuté suivant les conditions de la garantie.

Cette garantie ne couvre que les défaillances du produit dues àdes défauts de

matériau ou de fabrication qui se produisent lors d’une utilisation normale du

produit. Elle ne couvre pas les ampoules, ni les défaillances du produit

causées par un accident, un usage impropre ou abusif, le manque d’attention,

la transformation du dispositif, ou une installation défectueuse, soumettant le

produit à n’importe quel service électrique autre que celui qui est

spécifié, ni toute autre défaillance ne résultant pas d’un défaut de matériau ou

Garantie limitée de cinq ans

Notice d’utilisation

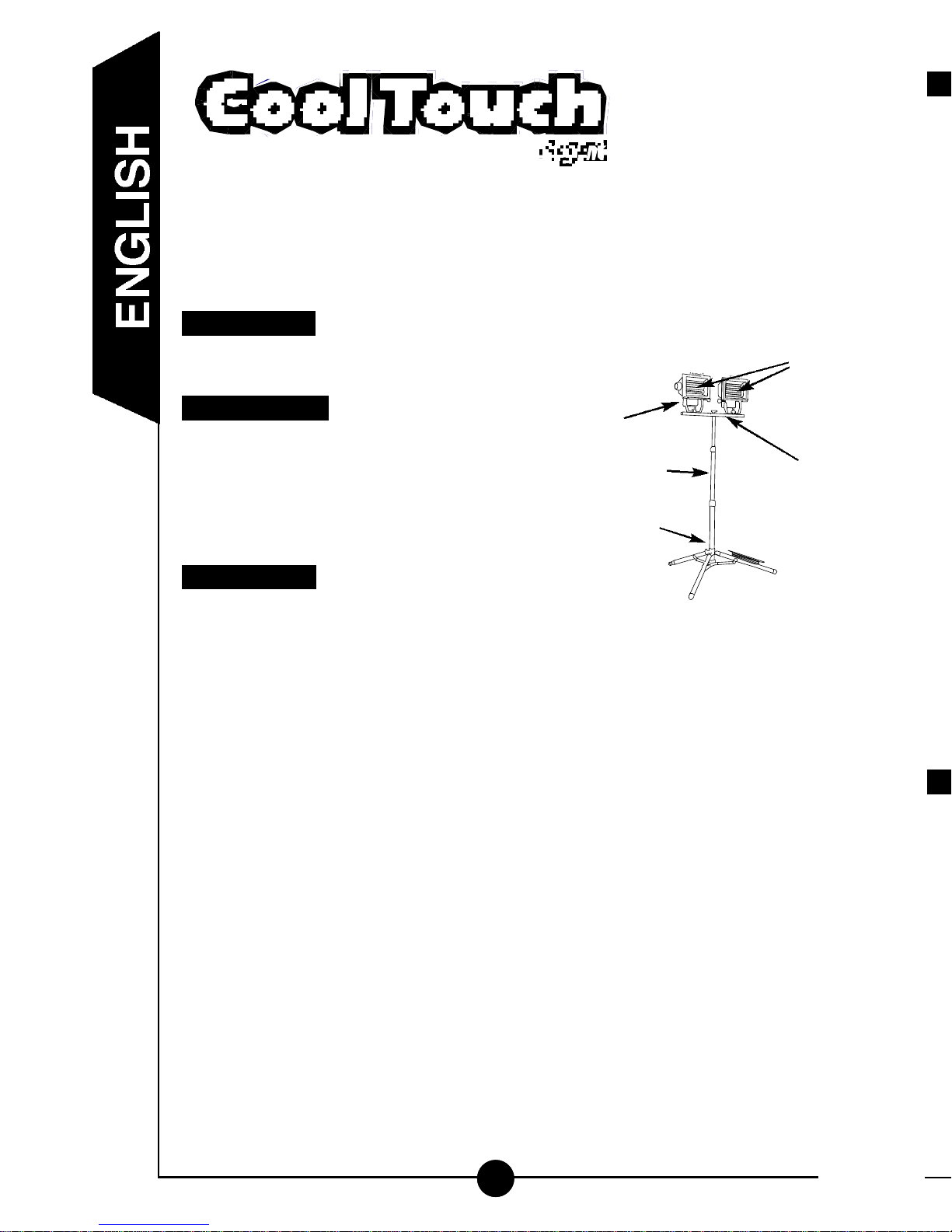

Congratulations! You have purchased a Regent Cool Touch™ 130

watt heavy-duty fluorescent worklight with stand. This worklight

operates cooler, safer, and is more energy efficient than conventional

halogen worklights. It has durable, die-cast aluminum fixture heads

with independent On/Off switches and a heavy-duty stand that extends

8’ in height.

• Phillips head screwdriver

• 10mm open-end wrench or an adjustable wrench

• Fluorescent worklight (A)

• (2) 65 watt fluorescent bulbs (B)

• Light assembly bar with knobs (C)

• Adjustable pole assembly (D)

•Tripod stand assembly (E)

IMPORTANT: READ ALL SAFETY INSTRUCTIONS

WARNING:When using outdoor portable lamps, basic safety instruc-

tions should always be followed to reduce the risk of fire, electric

shock, and personal injury, including the following:

•Use only three wire outdoor extension cords that have three-prong

grounding plugs and grounding receptacles that accept the

appliance’s plug.

•Ground Fault Circuit Interrupter (GFCI) protection should be provided

on the circuit(s) or outlet(s) to be used for the wet location portable

lamp. Receptacles are available having built-in GFCI protection and

are able to be used for this measure of safety.

• Use only with an extension cord for outdoor use, such as an exten-

sion cord type SW, SW-A, SOW, SOW-A, STW, STW-A,STOW,

STOW-A, SJW, SJW-A, SJOW, SJOW-A, SJTW, SJTW-A, SJTOW,

or SJTOW-A.

• For indoor and outdoor use.

• UL LISTED for wet locations.

•This device complies with Part 18 of the FCC Rules. Any changes or

modifications to the product described in this instruction sheet that

are not expressly approved by Cooper Lighting could void the user’s

authority to operate the equipment. NOTE: This equipment has been

tested and found to comply with the limits pursuant to Part 18 of the

FCC Rules. These limits are designed to provide reasonable

What to know

What’s included

What you need

FCTS130

™

d’une montre) situé à l’arrière en haut de l’appareil (F).

Etape 2 :Le cadre de porte et l’ensemble de lentilles vont s’abaisser

en basculant en donnant accès à l’ampoule. Ôtez l’ampoule

fluorescente de son emballage.

Etape 3 : Poussez pour ouvrir une des attaches plastique de l’ampoule

et insérez soigneusement l’ampoule dessous; Répétez le

processus du côté opposé. Puis

poussez l’ampoule vers le bas dans sa

douille (G).

Etape 4 :Refermez le cadre de porte et l’ensem-

ble de lentilles et fixez-les en place en

resserrant la molette qui avait été

desserrée précédemment.

Etape 5 :Répétez le processus pour la seconde

tête d’éclairage.

Étape 1 :Retirer de la boîte le montage de support et poteau.

Relâchez ensuite la molette au som-

met de l’ensemble pieds et sortez les

pieds, les mettant en position entière-

ment ouverte. Resserrer le bouton de

fermeture pour fixer en place. La base

devrait être maintenant en position

ferme sur une surface plane (H).

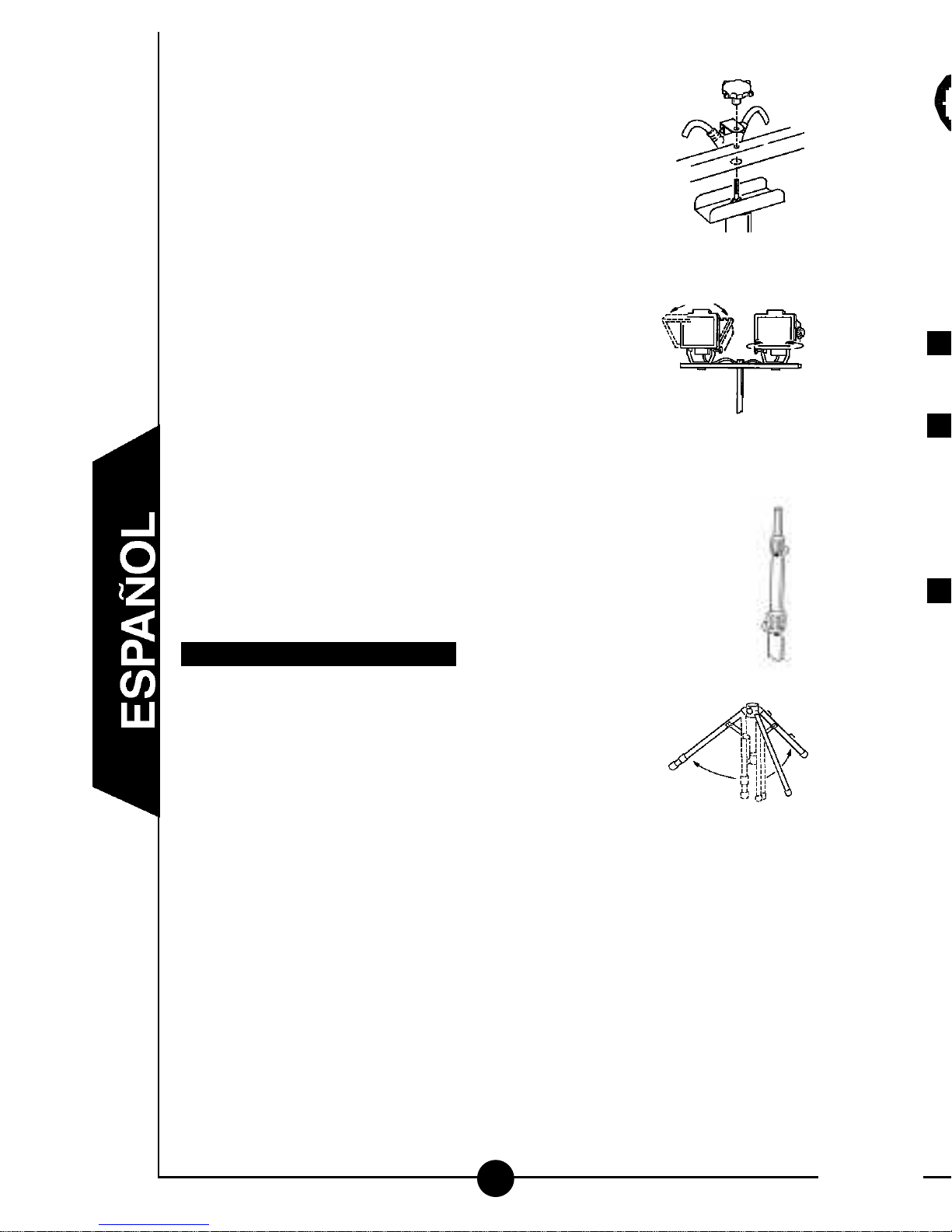

Étape 2 : Pour monter chaque pièce fixe de lumière à la barre de

lumière, desserrer en premier et enlever les boutons à

oreilles des deux trous de boulon situés sur la barre

d’assemblage de lumière. Placer chaque boulon à travers

les supports en U des pièces fixes de lumière, ensuite à

travers la barre d’assemblage de la lumière. Une fois

positionné correctement, le petit trou au centre de la barre

d’assemblage de lumière devrait se retrouver orienté vers le

haut. Placer les boutons à oreilles en position (sous la barre)

et serrer solidement. REMARQUE : La rondelle de métal

devrait être insérée entre le boulon et le

support en U, et la rondelle ondulée

devrait être insérée entre le support en

U et la barre de lumière. L’autre rondelle

plate devrait être positionnée entre la barre

de lumière et le bouton à oreilles (I).

Étape 3 : Pour attacher la barre d’assemblage de

lumière au poteau à coulisse, positionner

le trou au milieu de la barre d’assemblage

de lumière par-dessus la vis filetée sur le poteau. REMAR-

QUE : Le grand trou dans la barre d’assemblage de lumière

devrait être orienté vers le bas pour s’adapter sur l’écrou

déjà en place. Une fois la barre d’assemblage de lumière

mise en place, positionner le trou de la boîte de connexion

sur la vis filetée. Serrer le bouton de fixation (J).

Assemblage de l’appareil

protection against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio frequency

energy and, if not installed and used in accordance with the instruc-

tions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interfer-

ence to radio or television reception, which can be determined by

turning the equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

-Increase the separation between the equipment and receiver.

-Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

-Consult the dealer or an experienced radio/TV technician for help.

•Fixture must be connected to a 120 Volt, 60 Hz power source.

Any other connection voids the warranty.

• Keep away from flammable objects.

•The electrical system, and the method of electrically connecting the

fixture to it, must be in accordance with the National Electric Code

and local building codes.

•Disassembly of the fixture will void the warranty.

•Use only a 65 watt, PL type fluorescent bulb. Use of any other bulb

will damage the fixture and void the warranty.

WARNING: Deviation from the assembly instructions may result in a

risk of fire or electric shock.

SAVE THESE INSTRUCTIONS.

Important: Read Before Using!

Remove cardboard insert that is protecting bulb before use.

Step 1: Loosen the knob (turn counter-clockwise) located on the back

and top of the fixture (F).

Step 2: The doorframe and lens assembly will swing down allowing

access to the bulb. Remove the cardboard insert. Then see

“Installing the bulb.”

Step 3: Replace the door frame and lens assembly and secure it by

tightening the knob that was loosened in Step 1.

Step 4: Repeat process for second fixture head.

Step 1: Loosen the knob (turn counter-clockwise) located on the back

and top of the fixture (F).

Step 2: The doorframe and lens assembly will swing down allowing

access to the bulb. Remove the new fluorescent bulb from its

package.

Step 3: Push one of the plastic bulb retainer clips open and carefully

Installing the bulb

REMARQUE : Cet équipement a été testé et vérifié en conformité

avec les valeurs limites relatives à la partie 18 des normes. Ces lim-

ites sont conçues pour offrir une protection raisonnable contre les

interférences nuisibles dans une installation résidentielle. Cet

équipement produit, utilise et peut émettre de l’énergie en fréquence

radio. S’il n’est pas installé et utilisé conformément aux instructions, il

peut provoquer des interférences nuisibles aux communications radio.

Cependant, il n’existe aucune garantie qu’une installation quelconque

ne produira pas d’interférence. Si cet équipement cause des inter-

férences nuisant au fonctionnement d’un appareil radio ou d’un

téléviseur (ce qui peut être déterminé en activant/désactivant

l’équipement), l’utilisateur est encouragé à éliminer les interférences

en appliquant l’une des mesures suivantes :

- Réorientez ou déplacez l’antenne réceptrice.

- Augmentez l’espace entre l’équipement et le poste récepteur.

-Branchez l’équipement sur une prise ou un circuit ne servant

pas au poste récepteur.

-Demandez l’aide de votre marchand ou d'un technicien expéri-

menté en radio/télévision.

•Le dispositif doit être branché à une source d’énergie de 120 Volts,

60 Hertz. Tout autre branchement que celui-ci annule la garantie.

•Gardez éloigné de tout objet inflammable.

•Le système électrique et la méthode de raccordement électrique de

l’appareil doivent obéir au code national de l’électricité ainsi qu’aux

règlements de construction locaux.

•Le démontage de cet ensemble annulera la garantie.

•N’utilisez qu’une ampoule fluorescente de 65 watts type PL.

L’utilisation d’une autre ampoule endommagerait l’appareil et

annulerait sa garantie.

AVERTISSEMENT : Ne pas appliquer les instructions d’assemblage

peut causer un incendie ou un choc électrique.

CONSERVER CES INSTRUCTIONS

IMPORTANT : À LIRE AVANTL’UTILISATION!

Enlevez le manchon en carton qui protège l’ampoule avant son utilisation.

Etape 1 :Desserrez la molette (tournez en sens inverse des aiguilles

d’une montre) situé à l’arrière en haut de l’appareil (F).

Etape 2 :Le cadre de porte et l’ensemble de lentilles vont s’abaisser

en basculant en donnant accès à l’ampoule. Ôtez

l’intercalaire en carton.

Etape 3 :Refermez le cadre de porte et l’ensemble de lentilles et fixez-

les en place en resserrant la molette qui avait été desserrée

précédemment.

Etape 4 :Répétez le processus pour la seconde tête d’éclairage.

Etape 1 :Desserrez la molette (tournez en sens inverse des aiguilles

Installation de l’ampoule

insert the bulb under this retainer clip. Repeat the process on

the opposite side, then push the bulb into the bulb socket (G).

Step 4: Replace the door frame and lens assem-

bly and secure it by tightening the knob

that was loosened in Step 1.

Step 5: Repeat process for second fixture head.

Step 1: Remove the pole and stand assembly

from the box. Loosen the locking knob

located just above the stand assembly

and open the legs to the full open posi-

tion. Secure the locking knob and place

the pole and stand assembly on

a flat surface (H).

Step 2:To mount each light fixture to the light

bar, first loosen and remove wing knobs

from both bolt holes located on the light assembly bar. Place

each bolt through the “U” brackets on the light fixtures, then

through the light assembly bar. When positioned correctly, the

small hole in the center of the light assembly bar should be fac-

ing up. Place the wing knobs in position (under the bar)

and tighten until secure. NOTE: The metal

washer should be placed between the bolt

and “U” bracket, and the wave washer

between the “U” bracket and light bar. The

other flat washer should be positioned

between the light bar and wing knob (I).

Step 3:To attach the light assembly bar to the

adjustable pole, position the hole in the mid-

dle of the light assembly bar over the threaded screw on the

pole. NOTE:The large hole in the light assembly bar should be

facing down to fit over the nut already in place. Once the light

assembly bar is in place, position the hole

in the Y-connector over the threaded

screw. Secure with attachment knob (J).

Step 1:Plug the light into any 120 Volt standard

receptacle. The on/off switches are locat-

ed on the back of each fixture head and

are independent from each other. Depress the switch once to

turn the light on; depress the switch again to turn the light off.

Step 2: The lights can be rotated in a forward,

backward, left, or right angle as needed

for light direction (K).

Step 3: Adjust the tripod stand to the desired

height by loosening and tightening the

locking collars on the pole (L).

How to use

Assembling the fixture

Félicitations! Vous avez acheté un solide éclairage de plateau

fluorescent 130 watts Regent Cool Touch™ avec pied. Cet éclairage

fonctionne avec moins d’échauffement, plus de sécurité et moins de

consommation que les éclairages halogènes conventionnels. Il est

équipé de têtes d’appareil durables en aluminium moulé avec des inter-

rupteurs marche/arrêt indépendants et un pied solide qui peut s’étirer

jusqu’à une hauteur de 2,44 mètres (8 pieds).

• Tournevis cruciforme Phillips

•Une clé à fourche de 10 mm ou une clé

à molette

• Éclairage de plateau fluorescent (A)

• Deux ampoules fluorescentes de 65 watts (B)

• Barre de montage d’éclairage avec boutons (C)

• Assemblage réglable de perche (D)

• Assemblage de base tripode (E)

IMPORTANT : LISEZ TOUTES LES INSTRUCTIONS DE SÉCURITÉ.

AVERTISSEMENT :En utilisation des éclairages portables à l’ex-

térieur, les instructions de sécurité fondamentales doivent toujours être

respectées pour réduire les risques d’inflammation, commotion élec-

trique et dommages corporels, dont :

• N’utilisez que des cordons de prolongation à trois conducteurs avec

prises trois broches et prises de sortie secteur avec mise à la terre

compatibles avec la prise de l’appareil.

•Une protection par disjoncteur différentiel (interruption de circuit par

défaut d’isolement par rapport à la terre) doit être installée sur le

secteur ou sur les sorties d’alimentation en cas d’utilisation de l’é-

clairage en milieu humide. Il existe des prises de courant avec une

protection CFCI intégrée dont l’usage est recommandé par mesure

de sécurité.

•N’utilisez qu’un cordon rallonge prévu pour l’extérieur, tel que les

rallonges type SW, SW-A, SOW, SOW-A, STW, STW-A, STOW,

STOW-A, SJW, SJW-A, SJOW, SJOW-A, SJTW, SJTW-A, SJTOW,

ou SJTOW-A.

• Pour utilisation à l’intérieur ou à l’extérieur.

•Agréé UL pour les endroits humides.

• Tous changements ou modifications au produit décrit dans cette fiche

d’instructions qui ne sont pas approuvés de façon expresse par

Cooper Lighting peuvent annuler le droit d’usage de cet équipement.

Ce qu’il faut savoir

Ce qui est compris dans cet ensemble

Ce dont vous avez besoin

FCTS130

Step 4: The tripod legs can be positioned up for storage

(M) and down in a locked position to support the

stand light.

Step 5: When worklight is used on uneven terrain, extend the

adjustable leg out as necessary to properly balance the work-

light. To extend adjustable leg, loosen locking collar on leg and

extend leg as required. Tighten locking collar to secure in

place (L). NOTE: Tripod legs should be staked to the ground

or secured with sand bags or other suitable weight:

•When used on uneven or rocky surfaces.

•When used in windy areas.

•Anytime stand is extended beyond normal down position.

NOTE: Store cord on convenient storage hooks

located on stand when not in use.

Cooper Lighting (“the Company”) warrants this product (“the product”) against

defects in material or workmanship for a period of five years from date of

original purchase, and agrees to repair or, at the Company’s option, replace a

defective product without charge for either replacement parts or labor during

such time. This does not include labor to remove or install fixtures.

This warranty is extended only to the original purchaser of the product. A

purchaser’s receipt or other proof of date of original purchase acceptable to the

Company is required before warranty performance shall be rendered.

This warranty only covers product failure due to defects in materials or work-

manship which occurs in normal use. It does not cover the bulb or failure of the

product caused by accident, misuse, abuse, lack of reasonable care,

alteration, faulty installation, subjecting the product to any but the specified

electrical service or any other failure not resulting from defects in materials or

workmanship. Damage to the product caused by separately purchased,

non-Company brand replacement bulbs and corrosion or discoloration of brass

components are not covered by this warranty.

There are no express warranties except as described above.

THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, SPECIAL OR

CONSEQUENTIAL DAMAGES RESULTING FROM THE USE OF THE PROD-

UCT OR ARISING OUT OF ANY BREACH OF THIS WARRANTY. ALL

IMPLIED WARRANTIES, IF ANY, INCLUDING IMPLIED WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE

LIMITED IN DURATIONTO THE DURATION OF THIS EXPRESSWARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequen-

tial damages, or limitations on how long an implied warranty lasts, so the above

exclusions or limitations may not apply to you.

No other warranty, written or verbal, is authorized by the Company. This

warranty gives you specific legal rights and you may also have other rights

which vary from state to state.

To obtain warranty service, please write to Cooper Lighting, 2611 La Vista

Five-Year Limited Warranty

™

2611 La Vista Drive, Burlington, NC 27215 USA

1-800-334-6871

www.cooperlighting.com

La reproducción de este documento sin la aprobación previa por escrito de

Cooper Lighting está estrictamente prohibida

tos por esta garantía.

No existen garantías expresas a excepción de la descrita anteriormente.

LA COMPAÑIA NO SE HACE RESPONSABLE POR DAÑOS CONSE-

CUENCIALES, ESPECIALES O INCIDENTALES, RESULTANTES DEL USO

DEL PRODUCTO O QUE PUEDAN SURGIR DE CUALQUIER VIOLACION

DE ESTA GARANTIA.TODAS LA GARANTIAS IMPLICITAS, SI EXISTE

ALGUNA, INCLUYENDO GARANTIAS IMPLICITAS DE COMERCIALIDAD

Y USO PARA UN PROPOSITO EN PARTICULAR, ESTAN LIMITADAS EN

DURACION A LA DURACION DE LA GARANTIA EXPRESA. En algunos

estados no se permite la exclusión o limitación de daños incidentales o con-

secuenciales o limitaciones sobre la duración de la garantíaimplícita, de

manera que las exclusiones o limitaciones anteriores no se podrían aplicar

en su caso.

La Compañía no autoriza ninguna otra garantía, ya sea verbal o escrita.

Este garantía le otorga derechos legales específicos pero también podría

usted tener otros derechos que varían de estado a estado.

Para obtener servicio de garantía por favor escriba a Cooper Lighting, 2611

La Vista Drive, Burlington, NC 27215. Por favor adjunte el número de mode-

lo del producto, los problemas que está experimentando, su dirección y su

número de teléfono. Un representante de la empresa se pondrá en contac-

to con usted para darle una solución o un número de autorización para

devolución de los productos (RGA por sus siglas en inglés) e instrucciones

completas para devolver los productos. Todos los productos devueltos

estarán acompañados por un número de autorización de devolución de

artículos emitido por la Compañía y deberá ser devuelto con el porte previa-

mente pagado. Cualquier producto recibido sin un número de autor-

ización de devolución de artículos de la Compañía será rechazado.

Cooper Lighting no se hace responsable por daños a la mercancía ocurri-

dos en tránsito. Aquellos productos que hayan sido reparados o reemplaza-

dos estarán sujetos a los términos de esta garantía y serán inspeccionados

en el momento de ser empacados. Cualquier daño oculto o evidente que

sea ocasionado en tránsito debe ser reportado inmediatamente a la com-

pañía de transporte que realizó la entrega y se deben realizar las reclama-

ciones pertinentes.

Drive, Burlington, NC 27215. Enclose product model number and problems

you are experiencing, along with your address and telephone number. You

will then be contacted with a solution, or a Return Goods Authorization num-

ber and full instructions for returning the product. All returned products must

be accompanied by a Return Goods Authorization Number issued by the

Company and must be returned freight prepaid. Any product received

without a Return Goods Authorization Number from the Company will

be refused.

Cooper Lighting is not responsible for merchandise damaged in transit.

Repaired or replaced products shall be subject to the terms of this warranty

and are inspected when packed. Evident or concealed damage that is made

in transit should be reported at once to the carrier making the delivery and a

claim filed with them.

2611 La Vista Drive, Burlington, NC 27215 USA

1-800-334-6871

www.cooperlighting.com

Reproductions of this document without prior written approval of Cooper Lighting are strictly prohibited

atrás, hacia la izquierda o hacia la derecha

según se necesite para dirigir la luz (K).

Paso 3: Ajuste el pie de trípode a la altura deseada

aflojando y apretando el collar de bloqueo

en el poste (L).

Paso 4: Las patas del trípode se pueden poner hacia

arriba para

almacenarlo (M) y hacia abajo en posición

bloqueada para soportar la lámpara de pie.

Paso 5: Cuando se use la lámpara en superficie

que

no este nivelada, extienda la pata

ajustable lo necesario para estabilizarla.

Para extender la pata ajustable, desen-

rosque el anillo fijador en la pata y extién-

dala la necesario. Apriete el anillo fijador

para asegurar la pata extendida (L). NOTA: Las patas del

trípode se deben asegurar a la superficie con estacas, sacos

de arena, u otros pesos apropriados:

•Cuando la superficie sea rocosa o no esté nivelada.

• Cuando haya viento.

•Cuando el asta exceda su extensión

normal.

NOTA: Enrolle el cable en los convenientes ganchos de alma-

cenamiento de la base cuando no lo esté usando.

Cooper Lighting (“la Compañía”) garantiza este producto (“el producto”) contra

defectos relacionados con el material o la mano de obra

durante un período

de cinco años desde la fecha original de compra y se com-

promete a reparar

o, a elección de la Compañía, reemplazar un producto

defectuoso sin cargo alguno ni por las piezas de repuesto

ni por la mano de obra durante el período estipulado. Esto

no incluye la mano de obra para retirar o instalar los

portalámparas.

Esta garantía se extiende únicamente al comprador original del producto.

Antes de comenzar a realizar cualquier trabajo bajo esta garantía, se requerirá

el recibo de compra o, en su defecto, cualquier otra prueba de la fecha de la

compra original.

Esta garantía cubre solamente cualquier falla del producto debida a defectos

de los materiales o de la mano de obra que se produzca durante el uso nor-

mal. Esta no cubre el foco o fallas del producto ocasionadas por accidentes,

descuidos, abusos, falta de cuidados razonables, alteración o instalación incor-

recta, sometimiento del producto a cualquier otro servicio eléctrico diferente al

especificado o cualquier otra falla no resultante de defectos en materiales o en

mano de obra. Daños al producto ocasionados por adquisiciones independi-

entes de repuestos que no hayan sido fabricados por la Compañía, focoss y

corrosión o decoloración de los componentes de bronce tampoco están cubier-

Cinco años de garantía limitada

(continuación)

(L)

¡Felicitaciones! Usted ha adquirido una lámpara de trabajo fluores-

cente de 130 vatios Cool Touch™ (fría al tacto) de Regent con

pedestal para servicio pesado. Esta lámpara funciona más fría, segura

y con menos consumo de energía que las lámparas de trabajo de

halógeno convencionales. Tiene una envuelta de aluminio fundido a

presión muy durable y un pedestal de acero tubular para servicio pesa-

do que se alarga hasta una altura de 2,4 m (8 pies).

• Destornillador de punta Phillips

• Llave de boca de 10 mm o llave ajustable

• Lámpara de trabajo fluorescente (A)

• (2) focos fluorescentes de 65 watts (B)

• Barra para montar luces con perillas (C)

• Conjunto de poste regulable (D)

• Conjunto de pedestal trípode (E)

IMPORTANTE: LEA TODAS LAS INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA: Cuando use lámparas portátiles para exterior, debe

respetarse siempre las instrucciones de seguridad para reducir el ries-

go de incendios, descarga eléctrica y lesiones personales incluyendo:

•Usar solamente cordones de extensión trifilar para exterior que

tengan enchufes de tres patas con puesta a tierra y tomacorrientes

conectados a tierra que acepten el enchufe del artefacto.

•El circuito (circuitos) o tomacorriente (tomacorrientes) a ser utilizado

para la lámpara portátil de lugar húmedo debe estar protegido por un

interruptor de circuito de pérdida a tierra (GFCI). Hay disponibles

tomacorrientes con protección GFCI incorporada y sirven para esta

medida de seguridad.

•Usar solamente con un cordón de extensión para uso exterior tal

como los del tipo SW, SW-A, SOW, SOW-A, STW, STW-A, STOW,

STOW-A, SJW, SJW-A, SJOW, SJOW-A, SJTW, SJTW-A, SJTOW,

or SJTOW-A.

• Para uso en interiores y en exteriores.

• Homologada UL para lugares húmedos.

•Cualquier cambio o modificación que se le haga al producto descrito

en ésta hoja de instrucciónes no aprovada por Cooper Lighting, puede

cancelar la autoridad del usuario a operar el equipo. NOTA: Este

equipo ha sido probado cumpliendo con los limites de acuerdo

a la Parte 18 de las reglas FCC. Estos límites tienen como fin

Qué se necesita saber

Qué se incluye

Qué se necesita

™

para tener acceso a de foco. Sacar el foco fluorescente de su

paquete.

Paso 3:Abrir una pinza de plástico e insertar cuidadosamente del foco

debajo de su pinza de retén. Repetir el proceso en el lado

opuesto. Después, empujar hacia abajo del foco para asentar-

la en su receptáculo (G).

Paso 4: Volver a colocar el conjunto de marco de la puerta y lente, y

fijarlo apretando la perilla que fue aflojada en el Paso 1.

Paso 5:Repetir el proceso para la segunda cabeza de lámpara.

Paso 1:Saque de la caga el ensamblado de pie y poste. Luego afloje

el pomo encima del ensamblado del pie y tire las patas hacia

fuera, extendiéndolas hasta que se abran por completo de

manera. La base deberá pararse ahora firmemente en una

superficie plana (H).

Paso 2: Para montar cada portalámparas en la barra de la lámpara,

primero afloje y retire los pomos de aletas de ambos agujeros

de pernos en la barra de ensamblaje de la lámpara. Pase

cada perno a través de los soportes en “U” en los portalám-

paras y luego a través de la barra de ensamblaje de la lám-

para. Cuando se coloca correctamente, el pequeño agujero en

el centro de la barra de ensamblaje de la lámpara deberá estar

orientado hacia arriba. Ponga los pomos de aletas en su sitio

(debajo de la barra) y apriételos hasta asegurarlos. NOTA: La

arandela de metal debe ponerse entre el perno y el soporte en

“U” y la arandela ondulada entre el soporte en “U” y la barra de

la lámpara. La otra arandela plana debe ponerse entre la

barra de la lámpara y el pomo de aletas (I).

Paso 3: Para sujetar la barra de ensamblaje de la lámpara al poste

ajustable coloque el agujero del medio de la barra de ensam-

blaje de la lámpara sobre el tornillo roscado en el poste.

NOTA: El agujero grande en la barra de ensamblaje de la lám-

para deberá estar orientado hacia abajo para que la tuerca le

entre. Una vez que la barra de ensamblaje de la lámpara esté

en su sitio, coloque el agujero de la caja de conexiones sobre

el tornillo roscado. Asegurar con pomo de sujeción (J).

Paso 1:Enchufar la lámpara a un tomacorriente estándar de 120

Voltios. Los interruptores de encender/apagar se encuentran

en la parte trasera de cada cabeza de lámpara y son indepen-

dientes unos de otros. Oprimir el interruptor una vez para

encender la luz, oprimirlo nuevamente para apagarla. Los

interruptores de encender/apagar se encuentran en la parte

trasera de cada cabeza de lámpara y son independientes unos

de otros. Oprimir el interruptor una vez para encender la luz,

oprimirlo nuevamente para apagarla.

Paso 2: Las lámparas se pueden hacer girar hacia adelante, hacia

Modo de empleo

Ensamblaje del portalámparas

proporcionar protección razonable contra la interferencia perjudicial en

una instalación residencial. Este equipo genera, utiliza y puede irradi-

ar energía de radiofrecuencia, y si no se instala y usa de acuerdo con

las instrucciones, puede causar interferencia perjudicial para las

radiocomunicaciones. Sin embargo, no existe ninguna garantía de

que no ocurrirá interferencia en una instalación en particular. Si este

equipo llegara a causar interferencia perjudicial para la recepción de

radio o de televisión, lo que puede determinarse encendiendo y apa-

gando el equipo, se recomienda al usuario tratar de corregir la inter-

ferencia tomando una o más de las medidas siguientes:

- Cambie la orientación o ubicación de la antena receptora.

- Aumente la separación entre el equipo y el receptor.

-Conecte el equipo a un tomacorriente en un circuito diferente de

aquel al cual está conectado el receptor.

-Consulte con el concesionario o un técnico en radio/televisión

competente.

•El portalámparas debe estar conectado a una fuente de energía de

120 Voltios, 60 Hz. Cualquier otro tipo de conexión anula la garantía.

•Manténgala alejada de objetos inflamables.

•El sistema eléctrico y el método para conectar eléctricamente el

portalámparas debe cumplir con las Normas para Instalaciones

Eléctricas y con los reglamentos locales de construcción.

•Desensamblar el artefacto anulará la garantía.

•Usar únicamente 1 foco fluorescente del tipo PL de 65 watts. El uso de

cualquier otro tipo del foco dañará la lámpara y anulará la garantía.

ADVERTENCIA: Desviarse de las instrucciones de montaje puede dar

como resultado un riesgo de incendio o de choque eléctrico.

GUARDE ESTAS INSTRUCCIONES

IMPORTANTE: ¡LEER ANTES DE US AR!

Antes de usar, quitar el inserto de cartón que está protegiendo del foco.

Paso 1:Aflojar la perilla (girarla en sentido contrahorario) ubicada en

la parte trasera y superior de la lámpara (F).

Paso 2:El conjunto de marco de la puerta y lente

se gira hacia abajo para tener acceso a el

foco. Quitar el inserto de cartón.

Paso 3: Volver a colocar el conjunto de marco de la

puerta y lente, y fijarlo apretando la perilla

que fue aflojada en el Paso 1.

Paso 4:Repetir el proceso para la segunda cabeza

de lámpara.

Paso 1:Aflojar la perilla (girarla en sentido contrahorario) ubicada en

la parte trasera y superior de la lámpara (F).

Paso 2:El conjunto de marco de la puerta y lente se gira hacia abajo

Instalación del foco
