QUICK START GUIDE

GUIDE DE DÉMARRAGE RAPIDE

SCHNELLSTARTANLEITUNG

GUÍA BREVE DE INICIO

КРАТКОЕ РУКОВОДСТВО

快速入门指南

LOW NOISE 360MM RGB LIQUID CPU COOLER

H150i PRO RGB

Note: Most newer PC cases include a CPU cutout to allow access to the bottom of

the motherboard. If your case does not include a cutout, you will need to remove

your motherboard from the case before installation.

Remarque : la plupart des nouveaux boîtiers de PC comportent un accès facilité au

processeur qui permet d'accéder à la base de la carte mère. Si aucun accès n'est

prévu sur votre boîtier, vous devrez retirer votre carte mère du boîtier avant de

procéder à l'installation.

Hinweis: Bei neueren PC-Gehäusen gibt in der Regel eine CPU-Önung Zugang zur

Unterseite der Hauptplatine. Falls Ihr Gehäuse keine derartige Önung aufweist,

müssen Sie vor der Installation die Hauptplatine ausbauen.

Nota: La mayoría de las carcasas de las nuevas PC incluyen una puerta trasera para el

CPU a ﬁn de permitir el acceso a la parte inferior del motherboard. Si su carcasa no

tiene esta entrada, deberá retirar el motherboard de la carcasa antes de la instalación.

Примечание. На большинстве современных корпусов ПК имеется прорезь для предоставления

доступа книжней части материнской платы. Если на вашем корпусе нет такой прорези, то перед

установкой необходимо удалить материнскую плату из корпуса.

注：大部分型号较新的 PC 机箱都配有 CPU 散热器更换口，可以在不移动主板的情况直接更换 CPU

散热器，如果您的机箱未预留此空间，需要在水冷安装前取下主板。

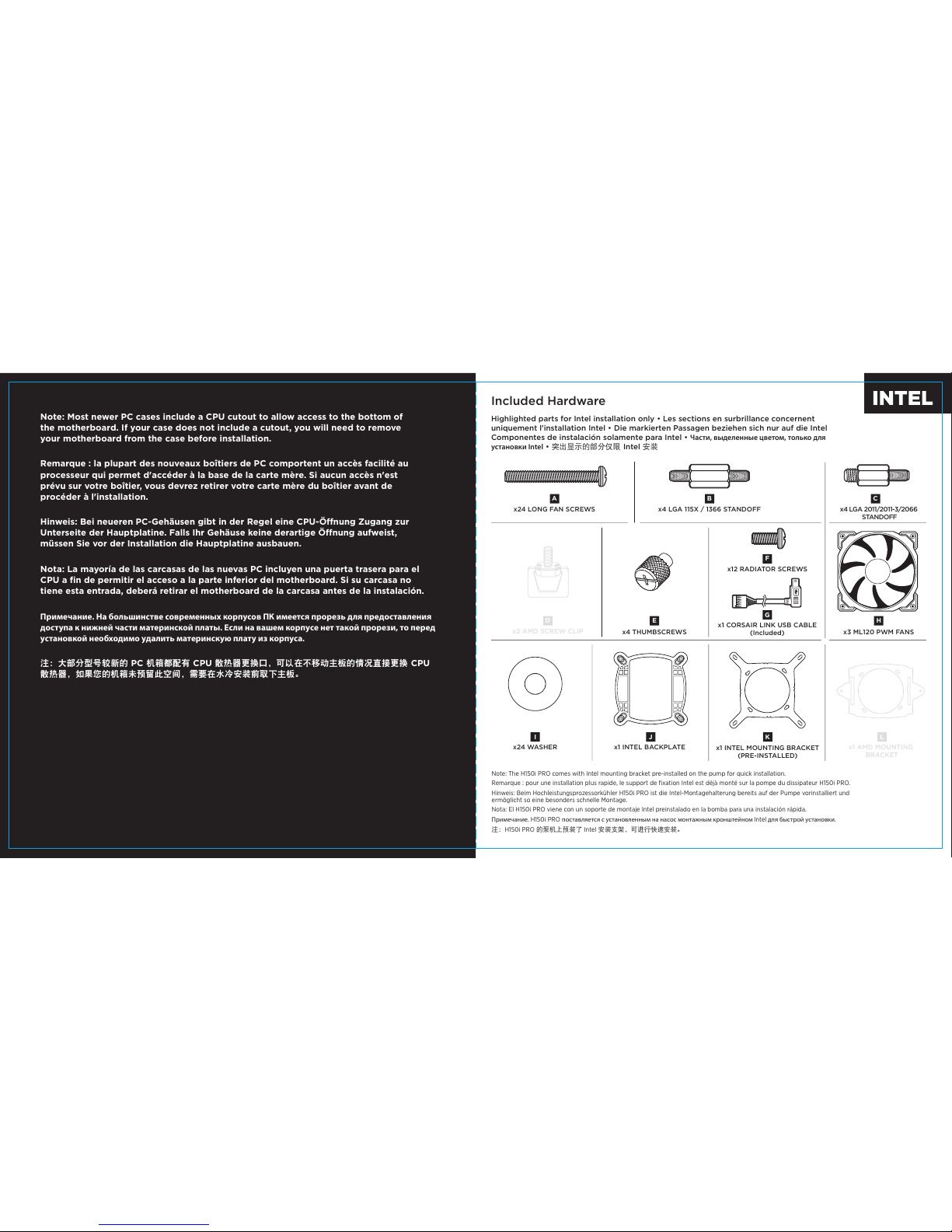

Included Hardware

Highlighted parts for Intel installation only • Les sections en surbrillance concernent

uniquement l'installation Intel • Die markierten Passagen beziehen sich nur auf die Intel

Componentes de instalación solamente para Intel • Части, выделенные цветом, только для

установки Intel • 突出显示的部分仅限 Intel 安装

x1 INTEL MOUNTING BRACKET

(PRE-INSTALLED)

x3 ML120 PWM FANS

x1 INTEL BACKPLATE

x24 LONG FAN SCREWS

x4 THUMBSCREWS

x4 LGA 2011/2011-3/2066

STANDOFF

x4 LGA 115X / 1366 STANDOFF

x24 WASHER

x2 AMD SCREW CLIP

x1 AMD MOUNTING

BRACKET

x12 RADIATOR SCREWS

x1 CORSAIR LINK USB CABLE

(Included)

Note: The H150i PRO comes with Intel mounting bracket pre-installed on the pump for quick installation.

Remarque : pour une installation plus rapide, le support de ﬁxation Intel est déjà monté sur la pompe du dissipateur H150i PRO.

Hinweis: Beim Hochleistungsprozessorkühler H150i PRO ist die Intel-Montagehalterung bereits auf der Pumpe vorinstalliert und

ermöglicht so eine besonders schnelle Montage.

Nota: El H150i PRO viene con un soporte de montaje Intel preinstalado en la bomba para una instalación rápida.

Примечание. H150i PRO поставляется сустановленным на насос монтажным кронштейном Intel для быстрой установки.

注：H150i PRO 的泵机上预装了 Intel 安装支架，可进行快速安装。

1Installing the Intel Backplate

Installation de la plaque arrière Intel • Installation der Intel-Rückwand

Instalación de la placa de soporte para Intel • Установка опорной пластины Intel

安装 Intel 背板 LGA 1366

LGA

115X

ﬁgure 1

ﬁgure 2

• For LGA 115X installation, slide the backplate

pins inside (ﬁgure 1).

• For LGA 1366 installation, slide the backplate

pins outside (ﬁgure 1).

• Install the assembled backplate (ﬁgure 2).

Note: Intel LGA 2011 and LGA 2066 does not

require backplate installation. Proceed to step 2.

• Pour l'installation sur un socket LGA 115X, faites glisser

les broches de la plaque arrière vers l'intérieur (ﬁgure 1).

• Pour l'installation sur un socket LGA 1366, faites glisser

les broches de la plaque arrière vers l'extérieur (ﬁgure 1).

• Installez la plaque arrière assemblée (ﬁgure 2).

Remarque: Intel LGA 2011 et LGA 2066 ne nécessitent

pas l'installation d'une plaque arrière. Passez à l’étape 2.

• Schieben Sie die Stifte der Rückwand nach innen,

um LGA 115X zu montieren (Abbildung 1).

• Schieben Sie die Stifte der Rückwand nach innen,

um LGA 1366 zu montieren (Abbildung 1).

• Montieren Sie die zusammengebaute Rückwand

(Abbildung 2).

Hinweis: Der Intel LGA2011 und der LGA2066

erfordern keine Rückwandinstallation.

Fahren Sie mit Schritt2 fort.

• Para instalación en LGA 115X, deslice la placa de soporte

con las patillas hacia dentro (ﬁgura 1).

• Para instalación en LGA 1366, deslice la placa de soporte

con las patillas hacia fuera (ﬁgura 1).

• Instale la placa de soporte ensamblada (ﬁgura 2).

Nota: Intel LGA 2011 y LGA 2066 no requieren la

instalación de una placa de respaldo.

Continúe con el paso 2.

• При установке LGA 115X задвиньте штырьки

внутрь (Рис. 1).

• При установке LGA 1366 задвиньте штырьки

наружу (Рис. 1).

• Установите собранную опорную пластину. (Рис. 2)

Примечание. Для Intel LGA 2011 иLGA 2066

установка опорной пластины не требуется.

Перейдите кшагу 2.

• 要安装 LGA 115X，请将背板针脚插入（图 1 ）。

• 要安装 LGA 1366，请将背板针脚拔出（图 1 ）。

• 安装组装好的背板（图 2 ）。

注意：Intel LGA 2011和LGA 2066不需要背面板安装。

继续执行步骤2。

2Installing the Intel StandoScrews

Installation des vis d'entretoise Intel • Installation der Intel-Abstandhalter

Instalación de los tornillos del separador para Intel • Установка опорных винтов Intel

安装 Intel 隔架螺丝

• Attach the provided Intel stando.

• Use (B) for LGA 115X / 1366, or (C)

for LGA 2011 / 2011-3 / 2066.

• Tighten all four screws until ﬁrmly secure.

• Fixez les entretoises Intel fournies.

• Utilisez-en (B) pour un socket LGA 115X / 1366

ou (C) pour un socket LGA 2011 / 2011-3 / 2066.

• Serrez les quatre vis jusqu'à ce qu'elles ne

puissent plus bouger.

• Befestigen Sie den im Lieferumfang

enthaltenen Intel-Abstandhalter.

• Verwenden Sie (B) für LGA 115X / 1366

oder (C) für LGA 2011 / 2011-3 / 2066.

• Ziehen Sie alle vier Schrauben fest.

• Conecte el separador para Intel suministrado.

• Utilice (B) para LGA 115X / 1366 o (C) para

LGA 2011 / 2011-3 / 2066.

• Apriete los cuatro tornillos hasta que estén

bien ﬁjados.

• Прикрепите входящую вкомплект опору

Intel.

• Для LGA 115X / 1366 используйте (B), адля

LGA 2011 / 2011-3 / 2066— (C).

• Хорошо затяните все четыре винта.

• 连接随附的 Intel 隔架。

• 为 LGA 115X / 1366 使用 ( B )，或者为 LGA

2011 / 2011-3 / 2066 使用 ( C )。

• 拧紧全部四个螺丝，直至牢牢地固定。

LGA2011/2011-3/

2066

LGA 115X/1366

3Install the Fans and Radiator

Installation des ventilateurs et du radiateur • Lüfter und Kühler einbauen

Instale los ventiladores y el radiador • Установка вентиляторов ирадиатора

安装风扇和散热器

Attach the radiator and the fans as shown. For the best

cooling performance, we recommend mounting the fans

as an air-intake to your PC case.

Attachez le radiateur et les ventilateurs, comme illustré.

Pour des performances de refroidissement optimales,

nous vous recommandons d'installer les ventilateurs

comme une entrée d'air sur la tour de votre ordinateur.

Bringen Sie Kühler und Lüfter wie abgebildet an. Für

bestmögliche Kühlleistung empfehlen wir, die Lüfter als

Lufteinlass des PC-Gehäuses zu montieren.

Fije el radiador y los ventiladores tal como se muestra.

Para una refrigeración óptima, recomendamos montar los

ventiladores como entradas de aire en la carcasa del PC.

Установите радиатор ивентилятор, как показано на

рисунке. Для более эффективного охлаждения

рекомендуется установить вентиляторы таким образом,

чтобы они нагнетали воздух внутрь корпуса.

按图示方法连接散热器和风扇。为了达到最佳散热性能，

建议您将风扇作为进气口安装到 PC 机箱上。

4 5

Installing the Pump Unit

Installation de la pompe • Montage der Pumpe • Instalación de la unidad de bomba

Установка насоса • 安装泵机装置

• Align the bracket and pump over the

standoscrews as shown.

• Tighten the thumbs screws until all

four corners are ﬁrmly secured.

• Alignez le support et la pompe sur

les vis d'entretoises comme indiqué.

• Serrez les vis moletées jusqu'à ce que

les quatre coins soient bien ﬁxés.

• Richten Sie die Halterung und Pumpe

über den Abstandhaltern aus, wie in der

Abbildung zu sehen.

• Ziehen Sie die Flügelschrauben an, bis alle

vier Ecken gesichert sind.

• Alinee el soporte y la bomba sobre los

tornillos del separador como se muestra.

• Apriete los tornillos de apriete manual hasta

que las cuatro esquinas estén bien ﬁjadas.

• Поместите кронштейн инасос над опорными

винтами, как показано на рисунке.

• Затяните винты до полной фиксации всех

четырех углов.

• 如图所示，将支架和泵机在隔架上对齐。

• 拧紧指旋螺钉，直至全部四个角都牢牢固定。

Connect Power to the Fans and Pump

Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen

Conexión de la alimentación a los ventiladores y la bomba • Подключение питания вентиляторов

инасоса • 连接风扇和泵机电源

ﬁgure 1 ﬁgure 2

3-PIN

• Connect pump power cable to

an available SATA power plug (ﬁgure 1).

• Connect pump tach cable to the CPU_FAN

header on your motherboard (ﬁgure 1).

• Connect each fan to the shrouded

4 pin connectors on the pump (ﬁgure 2).

• Connectez le câble d'alimentation de la

pompe à la ﬁche d'alimentation SATA (ﬁgure 1).

• Connectez le câble d'alimentation de la

pompe au cavalier CPU_FAN de la

carte mère (ﬁgure 1).

• Connectez chaque ventilateur aux connecteurs

carénés 4 broches de la pompe (ﬁgure 2).

• Verbinden Sie das Stromkabel der Pumpe mit

einem verfügbaren SATA-Netzstecker (Abbildung 1).

• Verbinden Sie das Stromkabel der Pumpe mit

dem CPU-Lüfterheader auf dem Mainboard

(Abbildung 1).

• Verbinden Sie jeden Lüfter mit den

ummantelten 4-Pol-Steckern an der Pumpe

(Abbildung 2).

• Conecta el cable de energía de la bomba a un

enchufe de energía SATA disponible (ﬁgura 1).

• Conecte el cable de alimentación de la bomba

al cabezalCPU_FAN de la placa base (ﬁgura 1).

• Conecta cada ventilador a los conectores de 4

clavijas cubiertos en la bomba (ﬁgura 2).

• Подключите кабель питания насоса к

доступному разъему питания SATA (Рис. 1).

• Подключите кабель питания насоса кразъему

CPU_FAN на материнской плате (Рис. 1).

• Подключите каждый вентилятор к

экранированным 4-контактным

соединителям насоса (Рис. 2).

• 连接泵电源线至可用 SATA 电源插头 (图 1)。

• 将泵机电源线连接至主板上的 CPU_FAN 接头

(图 1)。

• 连接每一个风扇至泵上有保护罩的 4 针连接器

(图 2)。

6Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba • Подключение насоса кразъему USB

将泵机连接至 USB 接头

Using the included CORSAIR LINK USB cable,

attach pump unit to a motherboard USB header.

Utilisez le câble USB CORSAIR LINK inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das CORSAIR LINK™USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB CORSAIR LINK incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель

CORSAIR LINK, чтобы присоединить насос кразъему USB на

материнской плате.

使用随附的 CORSAIR LINK USB 线将泵机装置连接至主板

USB 接头上。

Included Hardware

Highlighted parts for AMD installation only • Les sections en surbrillance concernent

uniquement l'installation AMD • Die markierten Passagen beziehen sich nur auf die AMD

Componentes de instalación solamente para Intel • Части, выделенные цветом, только для установки AMD

包含的硬件

x1 INTEL MOUNTING BRACKET

(PRE-INSTALLED)

x3 ML120 PWM FANS

x1 INTEL BACKPLATE

x24 LONG FAN SCREWS

x4 THUMBSCREWS

x4 LGA 115X / 1366 STANDOFF

x24 WASHER

x2 AMD SCREW CLIP

x1 AMD MOUNTING

BRACKET

x4 LGA 2011/2011-3/2066

STANDOFF

x12 RADIATOR SCREWS

x1 CORSAIR LINK USB CABLE

(Included)

1Installing the AMD Mounting Bracket

Installation du support de ﬁxation AMD • Installation der AMD-Montagehalterung

Instalación del soporte de montaje para AMD • Установка монтажного кронштейна AMD

安装 AMD 安装支架

1/8"

ﬁgure 1 ﬁgure 2

Note: It is important that the AMD retention bracket be

evenly secured on all sides before installation!

• Remove the integrated Intel mounting bracket by

turning the mounting bracket, and pulling away

from the copper coldplate (ﬁgure 1).

• Install the AMD bracket by aligning the twist lock,

pushing in, turning the opposite direction, and

allowing bracket to secure (ﬁgure 2).

Remarque : il est important que le support de retenue

AMD soit bien sécurisé des deux côtés avant de

procéder à l'installation!

• Pour retirer le support de ﬁxation Intel intégré, tournez-le

etéloignez-ledelaplaquefroideencuivre(illustration1).

• Pour installer le support AMD, alignez-le avec le verrou

rotatif, poussez-le, tournez-le dans le sens inverse et

vériﬁez qu'il est bien immobilisé (illustration 2).

Hinweis: Es ist wichtig, dass der AMD-Montagebügel

vor der Installation an allen Seiten gleichmäßig

gesichert wird!

• Retire el soporte de montaje Intel integrado. Para ello,

gire el soporte de montaje y despréndalo de la placa

refrigerante de cobre (ﬁgura 1).

• Instale el soporte AMD. Para ello, alinee el bloqueo

giratorio, empújelo y gírelo hacia la dirección opuesta

hasta que el soporte quede totalmente ﬁjado (ﬁgura 2).

Nota: Es importante que el soporte de retención

AMD esté uniformemente ﬁjado a todos los lados

antes de la instalación.

• Retire el soporte de montaje Intel integrado. Para ello,

gire el soporte de montaje y despréndalo de la placa

refrigerante de cobre (ﬁgura 1).

• Instale el soporte AMD. Para ello, alinee el bloqueo

giratorio, empújelo y gírelo hacia la dirección opuesta

hasta que el soporte quede totalmente ﬁjado (ﬁgura 2).

Примечание. Очень важно перед установкой

равномерно закрепить крепежный кронштейн

AMD на всех сторонах!

• Отсоедините встроенный монтажный кронштейн Intel,

повернув его исняв смедной платы охлаждения

(рис.1).

• Установите кронштейн AMD. Для этого правильно

совместите поворотный замок, вставьте элемент и

поворачивайте вобратном направлении до фиксации

кронштейна (рис.2).

注：安装前，请务必将 AMD 挡圈平稳地固定在所有

侧面上。

• 转动安装支架以将集成的Intel安装支架拆下，

然后从铜质散热板抽离（图1）。

• 安装AMD支架的方法是先对齐扭转锁，推入再往反方向

转动，将支架锁紧（图2）。

2Install the Fans and Radiator

Installation des ventilateurs et du radiateur • Lüfter und Kühler einbauen

Instale los ventiladores y el radiador • Установка вентиляторов ирадиатора

安装风扇和散热器

Attach the radiator and the fans as shown. For the best

cooling performance, we recommend mounting the fans

as an air-intake to your PC case.

Attachez le radiateur et les ventilateurs, comme illustré.

Pour des performances de refroidissement optimales,

nous vous recommandons d'installer les ventilateurs

comme une entrée d'air sur la tour de votre ordinateur.

Bringen Sie Kühler und Lüfter wie abgebildet an. Für

bestmögliche Kühlleistung empfehlen wir, die Lüfter als

Lufteinlass des PC-Gehäuses zu montieren.

Fije el radiador y los ventiladores tal como se muestra.

Para una refrigeración óptima, recomendamos montar los

ventiladores como entradas de aire en la carcasa del PC.

Установите радиатор ивентилятор, как показано на

рисунке. Для более эффективного охлаждения

рекомендуется установить вентиляторы таким образом,

чтобы они нагнетали воздух внутрь корпуса.

按图示方法连接散热器和风扇。为了达到最佳散热性能，

建议您将风扇作为进气口安装到 PC 机箱上。

3Prepare the Mounting Bracket

Préparation du support de ﬁxation • Montagehalterung vorbereiten

Prepare la placa de montaje • Подготовьте монтажный кронштейн • 准备安装支架

Insert the AMD screw clips and secure with the screws as shown.

Do not tighten the thumb screws all the way.

Insérez les clips AMD et ﬁxez-les à l'aide des vis comme indiqué.

Ne serrez pas les vis à fond.

Setzen Sie die AMD-Schraubenclips ein und ziehen Sie die

Schrauben wie abgebildet an. Ziehen Sie die Flügelschrauben

noch nicht fest an.

Inserte los clips del soporte AMD y ajústelos con los tornillos,

como se muestra en la imagen. No apriete los tornillos de ajuste

manual excesivamente.

Вставьте винтовые зажимы AMD изакрепите винты, как

показано на рисунке. Не затягивайте винты до конца.

插入AMD螺丝夹并用螺丝固定，如图所示。请勿过度拧紧指旋

螺钉。

4Install the Pump Unit

Installez la pompe • Pumpe installieren • Instale la unidad de bomba • Установка насоса

安装泵机装置

Align the bracket with the Stock AMD mounting clips as shown. Tighten the thumb screws until secure.

Alignez le support avec les clips de ﬁxation du dissipateur AMD comme indiqué. Serrez bien les vis

Richten Sie die Halterung über den AMD-Montageclips aus, wie in der Abbildung zu sehen. Ziehen Sie die

Flügelschrauben nun fest an.

Alinee la placa y los clips de la unidad Stock AMD, como se muestra en la imagen. Ajuste los tornillos de ajuste

manual hasta que estén ﬁrmes.

Поместите кронштейн относительно стандартных зажимов AMD, как показано на рисунке. Затяните винты до конца.

将支架与备用AMD安装夹对齐，如图所示。拧紧指旋螺钉，直至固定到位。

5 6

Connect Power to the Fans and Pump

Branchement des ventilateurs et de la pompe à l'alimentation • Lüfter und Pumpe anschließen

Conexión de la alimentación a los ventiladores y la bomba • Подключение питания вентиляторов

инасоса • 连接风扇和泵机电源

ﬁgure 1 ﬁgure 2

Connect Pump to USB Header

Branchement de la pompe à la ﬁche USB • Pumpe an USB-Header anschließen

Enchufe el conector USB a la bomba • Подключение насоса кразъему USB

将泵机连接至 USB 接头

Using the included CORSAIR LINK USB cable,

attach pump unit to a motherboard USB header.

Utilisez le câble USB CORSAIR LINK inclus pour brancher

la pompe à une ﬁche USB de la carte mère.

Verwenden Sie das CORSAIR LINK USB-Kabel aus dem

Lieferumfang, um die Pumpe an einen USB-Header auf

der Hauptplatine anzuschließen.

Utilice el cable USB CORSAIR LINK incluido, para colocar la

unidad de la bomba en un conector USB del motherboard.

Используйте входящий комплект USB-кабель

CORSAIR LINK, чтобы присоединить насос кразъему USB на

материнской плате.

使用随附的 CORSAIR LINK USB 线将泵机装置连接至主板

USB 接头上。

3-PIN

• Connect pump power cable to

an available SATA power plug (ﬁgure 1).

• Connect pump tach cable to the CPU_FAN

header on your motherboard (ﬁgure 1).

• Connect each fan to the shrouded

4 pin connectors on the pump (ﬁgure 2).

• Connectez le câble d'alimentation de la

pompe à la ﬁche d'alimentation SATA (ﬁgure 1).

• Connectez le câble d'alimentation de la

pompe au cavalier CPU_FAN de la

carte mère (ﬁgure 1).

• Connectez chaque ventilateur aux connecteurs

carénés 4 broches de la pompe (ﬁgure 2).

• Verbinden Sie das Stromkabel der Pumpe mit

einem verfügbaren SATA-Netzstecker (Abbildung 1).

• Verbinden Sie das Stromkabel der Pumpe mit

dem CPU-Lüfterheader auf dem Mainboard

(Abbildung 1).

• Verbinden Sie jeden Lüfter mit den

ummantelten 4-Pol-Steckern an der Pumpe

(Abbildung 2).

• Conecta el cable de energía de la bomba a un

enchufe de energía SATA disponible (ﬁgura 1).

• Conecte el cable de alimentación de la bomba

al cabezalCPU_FAN de la placa base (ﬁgura 1).

• Conecta cada ventilador a los conectores de 4

clavijas cubiertos en la bomba (ﬁgura 2).

• Подключите кабель питания насоса к

доступному разъему питания SATA (Рис. 1).

• Подключите кабель питания насоса кразъему

CPU_FAN на материнской плате (Рис. 1).

• Подключите каждый вентилятор к

экранированным 4-контактным

соединителям насоса (Рис. 2).

• 连接泵电源线至可用 SATA 电源插头 (图 1)。

• 将泵机电源线连接至主板上的 CPU_FAN 接头

(图 1)。

• 连接每一个风扇至泵上有保护罩的 4 针连接器

(图 2)。

Altri manuali per Hydro H150i PRO

Indice

Altri manuali Corsair Hardware per computer

Corsair

Corsair H100i v2 Manuale utente

Corsair

Corsair Hydro H100 Manuale utente

Corsair

Corsair XC7 RGB Manuale utente

Corsair

Corsair AF RGB ELITE Manuale utente

Corsair

Corsair Hydro H60 Manuale utente

Corsair

Corsair A500 Manuale utente

Corsair

Corsair Hydro Series Manuale utente

Corsair

Corsair CW-9060047-WW Manuale utente

Corsair

Corsair H80i v2 Manuale utente

Corsair

Corsair iCUE SP RGB PRO Manuale utente

Corsair

Corsair AR120 RGB Series Manuale utente

Corsair

Corsair H105 Manuale utente

Corsair

Corsair XT HARDLINE Manuale utente

Corsair

Corsair H110i Manuale utente

Corsair

Corsair Hydro H110 Manuale utente

Corsair

Corsair CMGTX3 Manuale

Corsair

Corsair H80i Manuale dell'operatore

Corsair

Corsair HYDRO X Series Manuale utente

Corsair

Corsair iCUE ELITE LCD UPGRADE KIT Manuale utente

Corsair

Corsair A50 Manuale di istruzioni per l'installazione

Corsair

Corsair Hydro Series Manuale utente

Corsair

Corsair Air A50 Manuale utente

Corsair

Corsair H115i Manuale utente

Corsair

Corsair Hydro H150i PRO Manuale utente

Manuali Hardware per computer popolari di altre marche

EMC2

EMC2 VNX Series Manuale del proprietario

Panasonic

Panasonic DV0PM20105 Manuale utente

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manuale utente

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manuale utente

Raidon

Raidon iT2300 Manuale utente

National Instruments

National Instruments PXI-8186 Manuale utente

Hauppauge

Hauppauge WinTV-HVR-2250 Manuale utente

Kontron

Kontron CP6002 Manuale utente

Manhattan

Manhattan 702843 Manuale utente

Aphex

Aphex 230 Manuale utente

AMD

AMD Phenom II Manuale operativo

Intel

Intel NUC 12 Pro Manuale utente

dbx

dbx Zone Pro 1260 Manuale utente

Galaxy

Galaxy GHDX2-2430S-24F4D Manuale utente

Intel

Intel AXXRMFBU4 Manuale utente

Kontron

Kontron DIMM-PC/MD Manuale utente

ST X-NUCLEO-SAFEA1B Istruzioni operative

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manuale utente
