corsan CMT01 Guida

CONCEALED TAPS MOUNTING MANUAL
AND USER GUIDE
CMT01, CMT02, CMT03, CMM01, CMM01-O, CMM02, CMM03,
CMB7115 TRINO

Różnica ciśnień między przyłączem wody zimnej i ciepłej nie powinna przekraczać 3 bar,
ponieważ w przeciwnym razie stosunek zmieszania wody nie będzie odpowiadał położeniu
dźwigni mieszacza i pożądanej temperaturze wody. Znaczne różnice ciśnień muszą zostać
wyrównane.
(przepływ wody 16-20 litrów/min)
PARAMETRY INSTALATORSKIE:
Ciśnienie robocze: 3,0 - 5,0 bar
Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
WSKAZÓWKI MONTAŻOWE:
Przed pierwszym uruchomieniem należy przepłukać instalację, w przeciwnym razie pozostałości
cementu, piasku mogą przedostać się z rur i doprowadzić do uszkodzeń.
Zalecane ciśnienie robocze: 0,2 - 0,5 bar
Doprowadzenie wody ciepłej i zimnej 1/2 cala
Temperatura wody gorącej: maks. 80° C
Zalecana temperatura wody gorącej: 60° C
Produkt stworzono wyłącznie do wody pitnej!
Instalacja musi być zamontowana, przepłukana i wypróbowana według wytycznych
instalacyjnych obowiązujących w Polsce.
Parametry instalatorskie i wskazówki montażowe

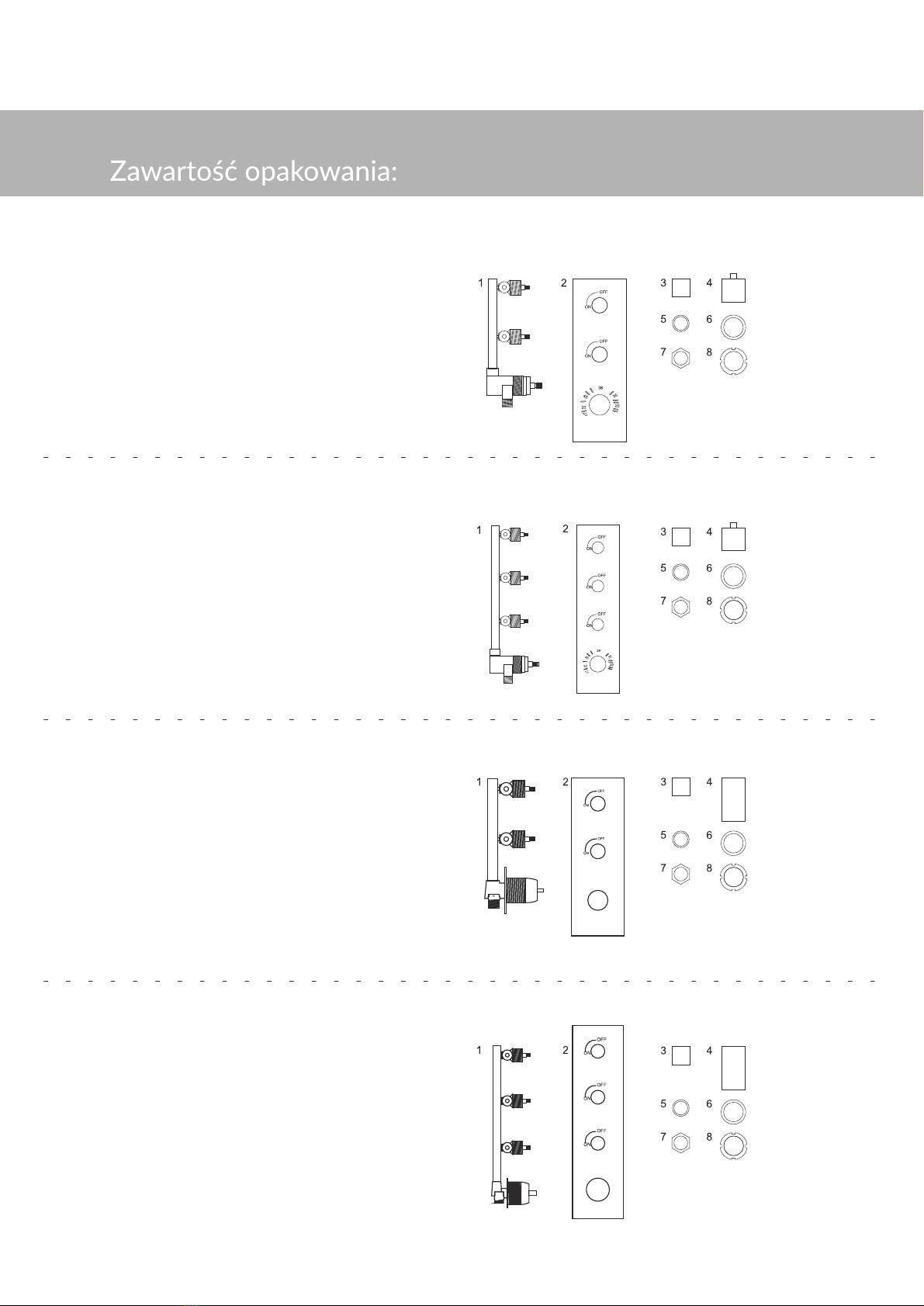

2. maskownica
3. pokrętło funkcji (1 szt.)
4. pokrętło termostatu (1 szt.)
6. pierścień dystansowy termostatu (1 szt.)
Bateria termostatyczna dwudrożna, jednopokrętłowa
5. nakrętka maskująca termostatu (1 szt.)
1. magistrala
CMT01
3. pokrętło funkcji (1 szt.)
4. pokrętło mieszacza (1 szt.)
5. uszczelki

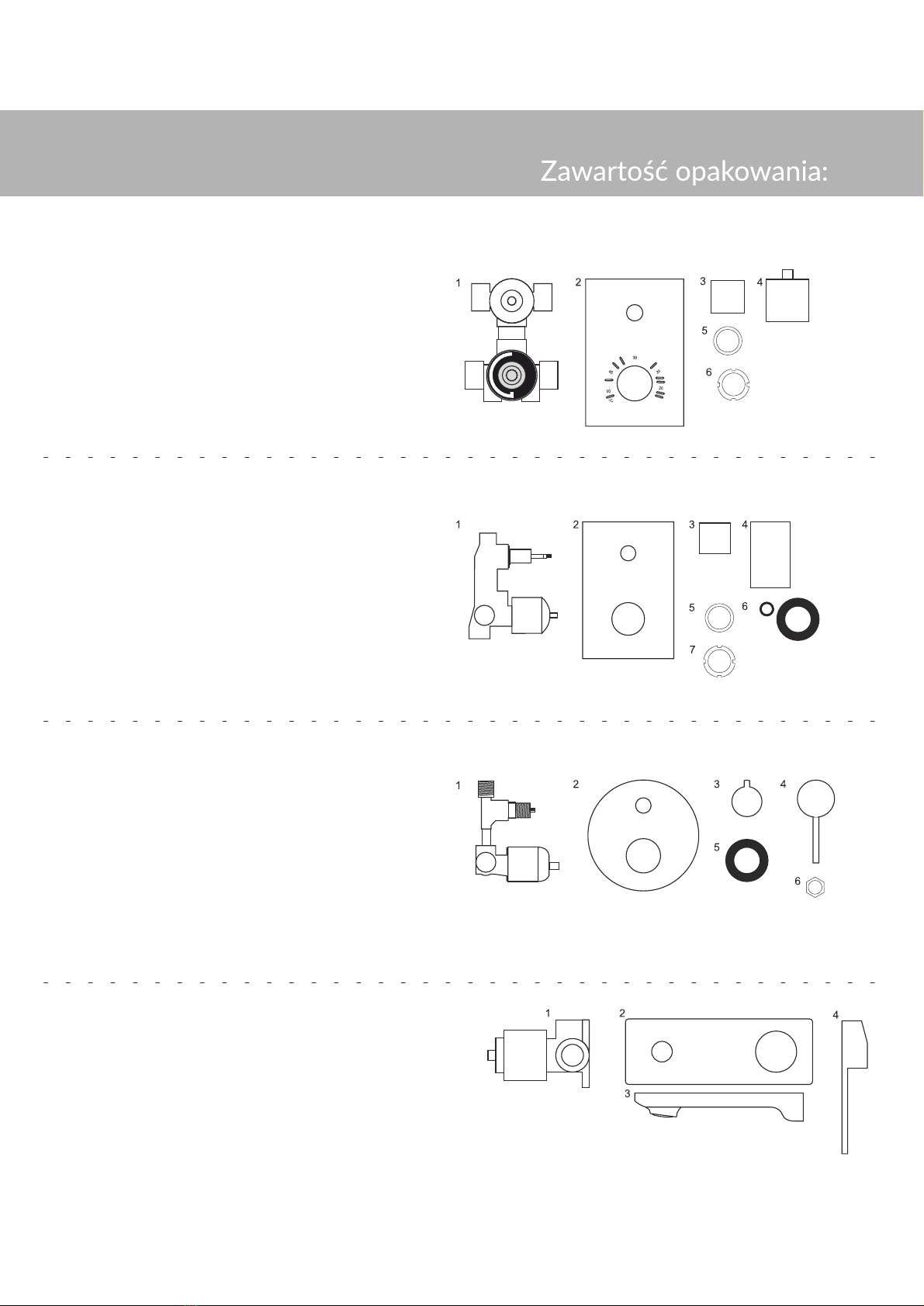

CMM01
Bateria mieszaczowa dwudrożna, jednopokrętłowa
1. magistrala
2. maskownica
6. nakrętka dystansowa (1 szt.)
Bateria mieszaczowa dwudrożna, okrągła,
jednopokrętłowa
CMM01-O
2. maskownica
3. pokrętło funkcji (1 szt.)
4. pokrętło mieszacza (1 szt.)
5. uszczelka (1 szt.)
1. magistrala
Wygląd poszczególnych elementów może się różnić, zależnie od posiadanej wersji.
4. pokrętło mieszacza (1 szt.)
2. maskownica
3. wylewka (1 szt.)
CMB7115 TRINO
Bateria mieszaczowa umywalkowa
1. magistrala

4. pokrętło termostatu (1 szt.)
1. magistrala
7. nakrętki dystansowe małe (2 szt.)
2. maskownica
CMT02
3. pokrętła funkcji (2 szt.)
6. nakrętka maskująca termostatu (1 szt.)
8. nakrętka dystansowa termostatu (1 szt.)
Bateria termostatyczna dwudrożna
5. nakrętki maskujące małe (2 szt.)
4. pokrętło termostatu (1 szt.)
Bateria termostatyczna trójdrożna
1. magistrala
6. nakrętka maskująca termostatu (1 szt.)
CMT03
2. maskownica
5. nakrętki maskujące małe (3 szt.)
3. pokrętła funkcji (3 szt.)
7. nakrętki dystansowe małe (3 szt.)
8. nakrętka dystansowa termostatu (1 szt.)
5. nakrętki maskujące małe (2 szt.)
1. magistrala
4. pokrętło mieszacza (1 szt.)
CMM02
7. nakrętki dystansowe małe (2 szt.)
8. nakrętka dystansowa mieszacza (1 szt.)
6. nakrętka maskująca mieszacz (1 szt.)
3. pokrętła funkcji (2 szt.)
2. maskownica
Bateria mieszaczowa dwudrożna
1. magistrala
6. nakrętka maskująca mieszacz (1 szt.)
Bateria mieszaczowa trójdrożna
2. maskownica
5. nakrętki maskujące małe (3 szt.)
CMM03
3. pokrętła funkcji (3 szt.)
4. pokrętło mieszacza (1 szt.)
8. nakrętka dystansowa mieszacza (1 szt.)
7. nakrętki dystansowe małe (3 szt.)
Wygląd poszczególnych elementów może się różnić, zależnie od posiadanej wersji.

Przed rozpoczęciem montażu należy przygotować wnękę, w której docelowo będzie zamontowana bateria
wraz z instalacją wodną.

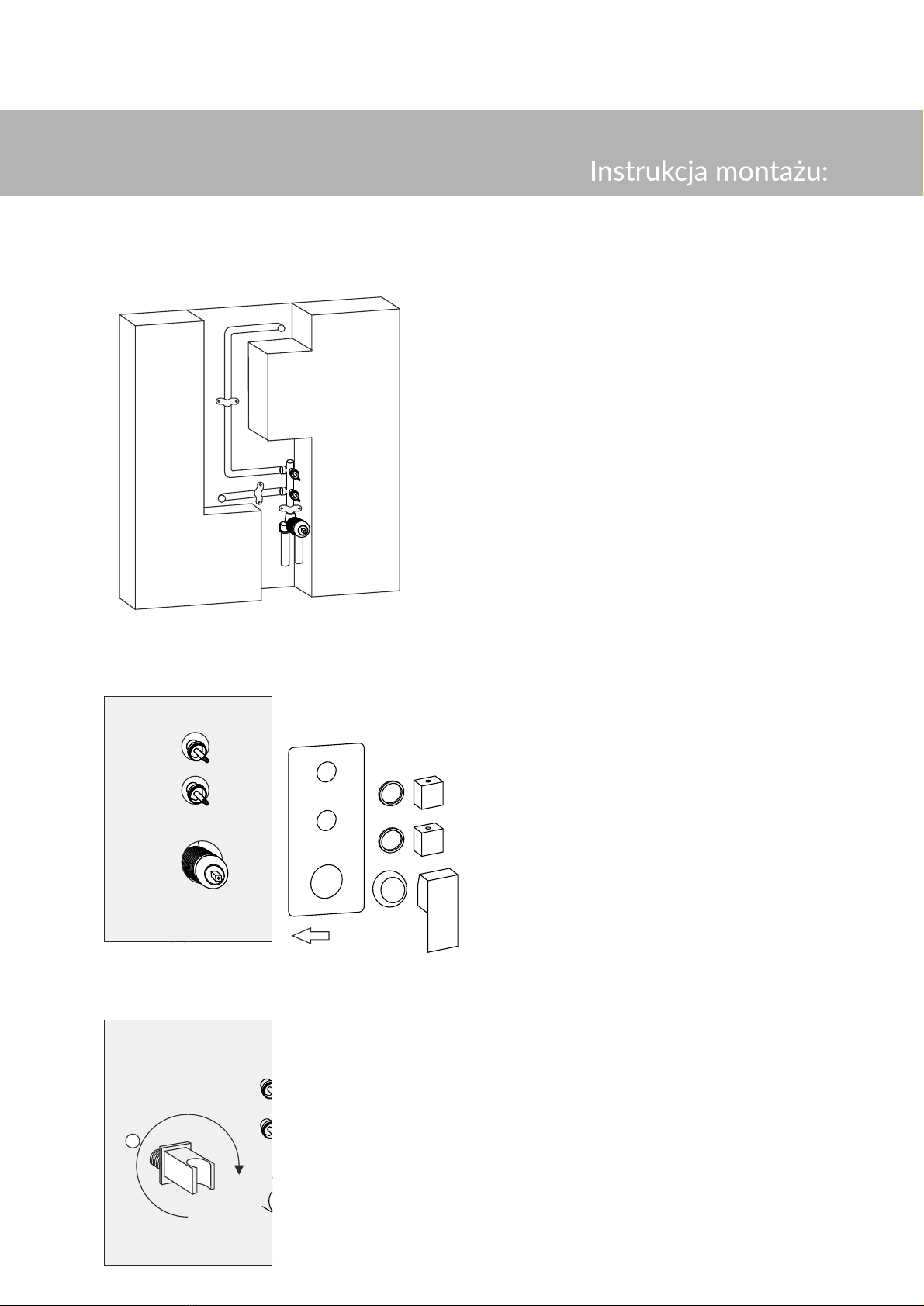

1. Montujemy kolumnę baterii we wcześniej
przygotowanej wnęce (jeśli bateria, którą posiadasz nie ma
odpowiednich otworów do przytwierdzenia do ściany, użyj
opasek montażowych [brak w zestawie]). Po podłączeniu
rur z ciepłą i zimną wodą (upewnij się, że rura z ciepłą wodą
znajduje się po lewej stronie a zimna po prawej) sprawdź
szczelność wykonanej instalacji.
2. Po zabudowaniu instalacji płytkami lub innym
materiałem, można przystąpić do montażu maskownicy
i pokręteł. Maskownica utrzymuje swoją pozycję dzięki
załączonym nakrętkom maskującym, które nakręca się
na każdą głowicę. Pokrętła należy założyć na każdą
z głowic i zablokować śrubką znajdującą się pod plastikową
zaślepką.
3. Następnie montowane są pozostałe elementy
zestawu: ramiona, uchwyty podtynkowe i hydromasaże.

PRZED PRZYSTĄPIENIEM DO CZYNNOŚCI KONSERWACYJNYCH
NALEŻY ZAMKNĄĆ DOPŁYW WODY.
Czyszczenie głowicy mieszacza powinno odbywać się raz na kwartał, oraz każdorazowo, gdy pokrętło będzie
ciężej pracować. Łatwość obsługi mieszacza można zachować przekręcając je maksymalnie w lewą i prawą stronę.
Częste powtarzanie tych czynności wpływa na bezawaryjne funkcjonowanie mieszacza.
1. Zdemontuj wszystkie
pokrętła baterii. Zależnie od
modelu ich ilość może być
różna (od 2 do 4).
2. Odkręć nakrętki maskujące
znajdujące się pod
pokrętłami.
3. Zdemontuj maskownicę
baterii.
4. Wykręć z magistrali
obudowę mieszacza (A)
i wyciągnij głowicę (B).
5. Z wyciągniętej głowicy należy zdjąć gumowe uszczelki znajdujące
się z tyłu, a następnie umieścić ją w roztworze wody i octu by pozbyć
się osadzonego kamienia. Minimalny czas konserwacji wynosi 30
minut.
Mieszacz musi znajdować się w ściśle określonej pozycji, którą
wyznaczają dwa wystające trzpienie od strony uszczelek. Należy
spasować je z otworami w gnieździe mieszacza. Nasmarowanie
uszczelek przedłuża ich żywotność.

PRZED PRZYSTĄPIENIEM DO CZYNNOŚCI KONSERWACYJNYCH
NALEŻY ZAMKNĄĆ DOPŁYW WODY.

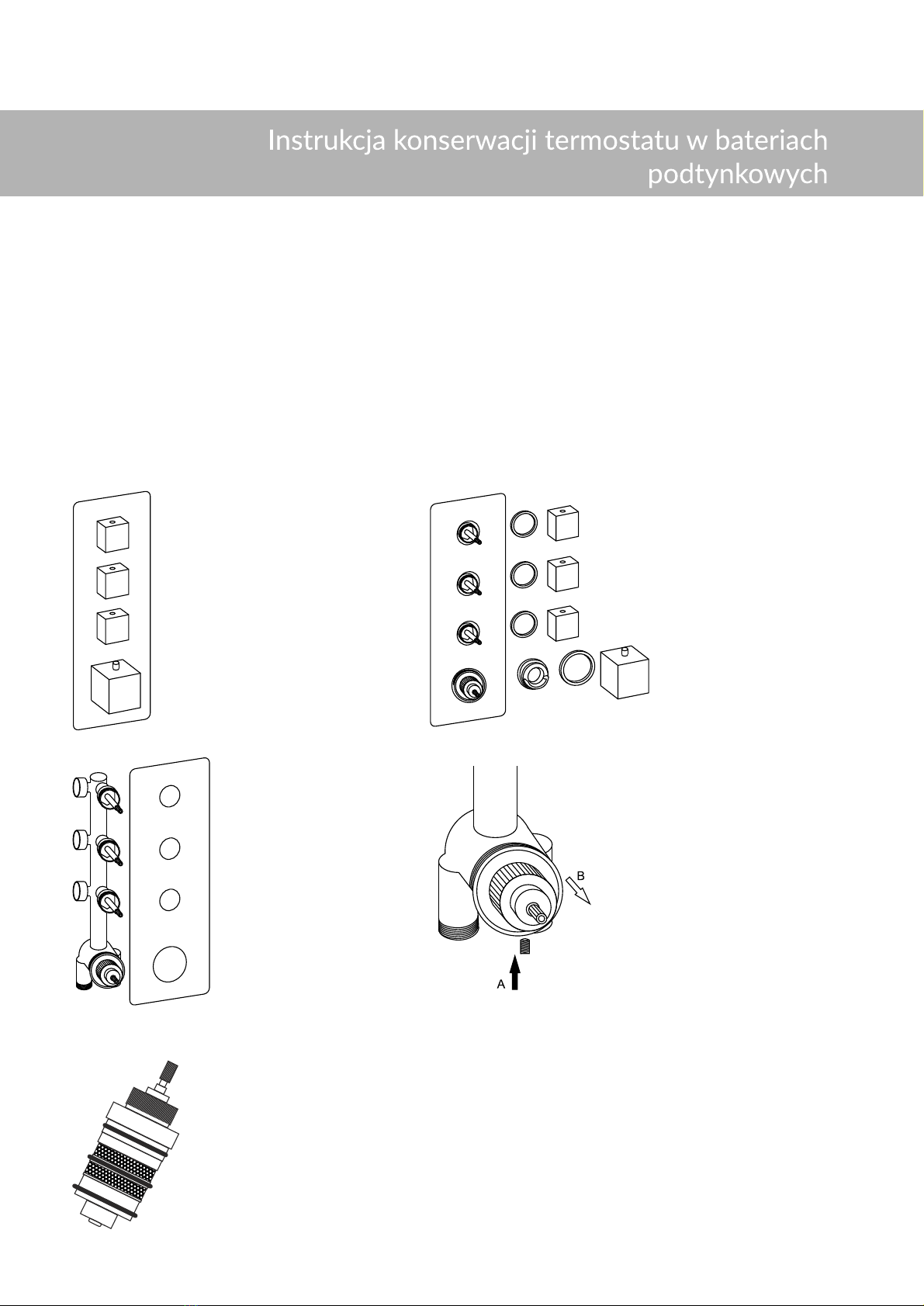

Czyszczenie głowicy termostatycznej powinno odbywać się raz na kwartał, oraz każdorazowo, gdy pokrętło będzie
ciężej pracować. Łatwość obsługi termostatu można zachować przekręcając je maksymalnie w lewą i prawą stronę.
Częste powtarzanie tych czynności wpływa na bezaawryjne funkcjonowanie termostatu.
1. Zdemontuj wszystkie
pokrętła baterii. Zależnie od
modelu ich ilość może być
różna (od 2 do 4).
2. Odkręć nakrętki maskujące
znajdujące się pod pokrętłami.
Z najniżej umieszczonego
pokrętła termostatu ściągnij
plastikową nasadkę
przeciwoparzeniową.
3. Zdemontuj maskownicę
baterii
4. Wykręć z obudowy termostatu
śrubę zabezpieczającą
termostat. Znajduje się ona pod
spodem baterii - krok A.
Następnie wyciągnij termostat
z obudowy - krok B.
Ponowne umieszczenie głowicy ułatwia nasmarowanie gumowych uszczelek kremem lub
innym natłuszczającym środkiem.
5. Z wyciągniętej głowicy należy zdjąć oringi-gumowe uszczelki, a następnie umieścić ją
w roztworze wody i octu by pozbyć się osadzonego kamienia. Minimalny czas konserwacji
wynosi 30 minut.

3. W momencie nieuzasadnionego zgłoszenia reklamacyjnego, kupujący ponosi koszty,
które poniósł gwarant w związku i w celu rozpatrzenia reklamacji.
5. Roszczenia gwarancyjne należy zgłaszać w miejscu zakupu lub u producenta poprzez
Karta gwarancyjna
e- mail: [email protected].
Przed montażem należy sprawdzić produkt czy jest wolny od wad, które mogłyby zakłócić jego
poprawne funkcjonowanie. W przypadku stwierdzenia jakichkolwiek wad produkt nie może być
montowany. Produktu nie należy przechowywać w pomieszczeniach, w których znajdują się związki
chemiczne działające korodująco. Przed montażem, nowo wykonana instalacja wodna, musi zostać
przepłukana.
1. Producent udziela gwarancji na prawidłowo zainstalowany, eksploatowany, konserwowany
zgodnie z instrukcją produkt. Niespełnienie powyższego, może skutkować odrzuceniem składanej
reklamacji.
4. Dokumentem uprawniającym do zgłoszenia reklamacji jest dowód zakupu.
Karta gwarancyjna określa warunki gwarancji w odniesieniu do produktów marki Corsan.
Gwarancja nie wyłącza i nie ogranicza uprawnień wynikających z niezgodności towaru z umową.
Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Kupującego, wynikających z przepisów
o rękojmi za wady rzeczy sprzedanej. Gwarancja obowiązuje na terenie Polski. Podstawą
do rozstrzygania sporów jest prawo obowiązujące na terytorium RP.
2. W przypadku produktu wymagającego zabudowy (np. baterie podtynkowe i pozostałe
elementy podtynkowe) należy poprawność ich działania sprawdzić przed zabudowaniem (np. płytkami)
po osadzeniu w docelowym miejscu. W przypadku zgłoszenia wad po zabudowaniu elementów
podtynkowych, koszt wykucia elementu w celach serwisowych, ponosi kupujący.
7. Produkt wysyłany w celu usunięcia wad do producenta musi być zapakowany w odpowiednie
opakowanie zgodne z wytycznymi producenta. W przypadku braku oryginalnego kartonu należy zgłosić
ten fakt do serwisu przed wysyłką produktu;
10. Wszelkie naprawy niepodlegające gwarancji przeprowadzane są odpłatnie.
9. Zamontowanie produktu jest jednoznaczne z akceptacją warunków niniejszej gwarancji
oraz poświadcza brak widocznych wad lub braków w wyposażeniu.
11. Producent ma obowiązek ustosunkowania się do żądania klienta i poinformowania
go o tym fakcie w terminie 14 roboczych dni od daty odebrania reklamowanego produktu.
8. Produkt powinien być czysty i w miarę możliwości pozbawiony elementów, które mogą
uszkodzić go w trakcie transportu (np. węże prysznicowe powinny zostać odkręcone wraz z uchwytami
prysznicy ręcznych od korpusów paneli).
6. Zgłoszenie reklamacyjne powinno zawierać datę zgłoszenia, numer dowodu zakupu oraz opis
stwierdzonej wady;
Data sprzedaży .................................................
Nazwa i model .................................................
Numer dokumentu zakupu .....................................
pieczątka sklepu

- wymieni wadliwy towar na nowy tego samego lub najbardziej zbliżonego modelu.
Producent nie ponosi odpowiedzialności za pozostawiony w produkcie osprzęt należący
do reklamującego.
W sprawach nieuregulowanych warunkami gwarancji zastosowanie maja przepisy Ustawy z dnia 27 lipca 2002 roku
(Dz. U. z dnia 5 września 2002r.).
Okresem 2 lat gwarancji objęte są chromowane powłoki oraz pozostałe elementy towaru, w tym: głowice
termostatyczne, mieszacze, pokrętła, zestawy mocujące, węże i wężyki przyłączeniowe, prysznice ręczne, wylewki.
Pozostałe, nie wymienione wyżej produkty lub ich elementy objęte są 2 letnią gwarancją. Powyższe okresy
gwarancyjne obowiązują także przy zakupie na firmę.
Gwarancja udzielana jest na produkty marki Corsan na które wystawiona jest karta gwarancyjna.
Gwarancja liczona jest od daty sprzedaży.
Okres gwarancji
Producent nie odpowiada za utracone korzyści oraz nie pokrywa kosztów związanych
Wymienione wadliwe części przechodzą na własność producenta. Producent nie ponosi odpowiedzialności za
zużywanie się części podzespołów w trakcie normalnego użytkowania;
Okres gwarancji wydawany jest na szczelność korpusów metalowych i magistrali.5 lat
Czynności konserwacyjne nie są objęte zakresem usług gwarancyjnych i nie zaliczają się do limitu napraw.
Uszkodzenia powstałe na skutek zaniechania czynności konserwacyjnych nie podlegają naprawie gwarancyjnej.
Należy w swoim zakresie kontrolować stan techniczny doprowadzeń wody.
W przypadku niemożliwości wywiązania się gwaranta z wykonania naprawy wadliwego produktu,
klientowi przysługuje prawo do wymiany towaru na nowy o podobnych cechach (wówczas okres gwarancyjny
liczony jest od początku) lub zwrot gotówki;
Producent w ramach uprawnień gwarancyjnych zastrzega sobie prawo wyboru sposobu usunięcia wady:
- usunie wszystkie wady jednoznacznie wynikające z błędów produkcyjnych lub niedoskonałości materiału;
z przygotowaniem towaru do wysyłki na serwis itp. oraz zastrzega, że nie będą przyjmowane przesyłki obciążone
kosztami.
Uprawnienia gwarancyjne
Podpis ……………………………………
Kupując produkt, nabywca oświadcza, że zapoznał się z warunkami gwarancji i akceptuje jej warunki.
Niniejsza karta gwarancyjna obowiązuje od 01.03.2018r.
4. Stwierdzonych uszkodzeń, gdy towar był nadal eksploatowany pomimo ujawnienia niesprawności;
7. Ingerencji lub zmian konstrukcyjnych dokonanych przez osoby nieupoważnione przez producenta lub
wykonywane bez konsultacji z serwisem centralnym;
Gwarancja nie obejmuje:
3. Mechanicznych uszkodzeń powierzchni baterii (np. rysy) zgłoszonych po zakupie oraz uszkodzeń
powierzchni powstałych na skutek czyszczenia nieodpowiednimi środkami (np. proszkiem czyszczącym lub
zawierającymi kwas, rozpuszczalniki, chlor, alkohol);
2. Wad, szkód i przedwczesnego zużycia wynikającego z niewłaściwego zainstalowania wyrobu (niezgodne z
instrukcją lub sztuką budowlaną);
6. Konserwacji armatury, czyszczenia filtrów siatkowych;
8. Uszkodzeń powstałych na skutek niewłaściwego przechowywania;
1. Mechanicznych uszkodzeń;
5. Uszkodzeń wynikłych na skutek osadzania się kamienia z wody lub z sieci wodociągowej;
9. Produktów z wystaw ekspozycyjnych.

Historia produktu
Data zgłoszenia do
naprawy
Data wykonania naprawy Podpis serwisanta
Opis wykonanej naprawy
Data zgłoszenia do
naprawy
Data wykonania naprawy Podpis serwisanta
Opis wykonanej naprawy
Data zgłoszenia do
naprawy
Data wykonania naprawy Podpis serwisanta
Opis wykonanej naprawy
Questo manuale è adatto per i seguenti modelli
7
Indice
Lingue:
Altri manuali corsan Prodotto idraulico
