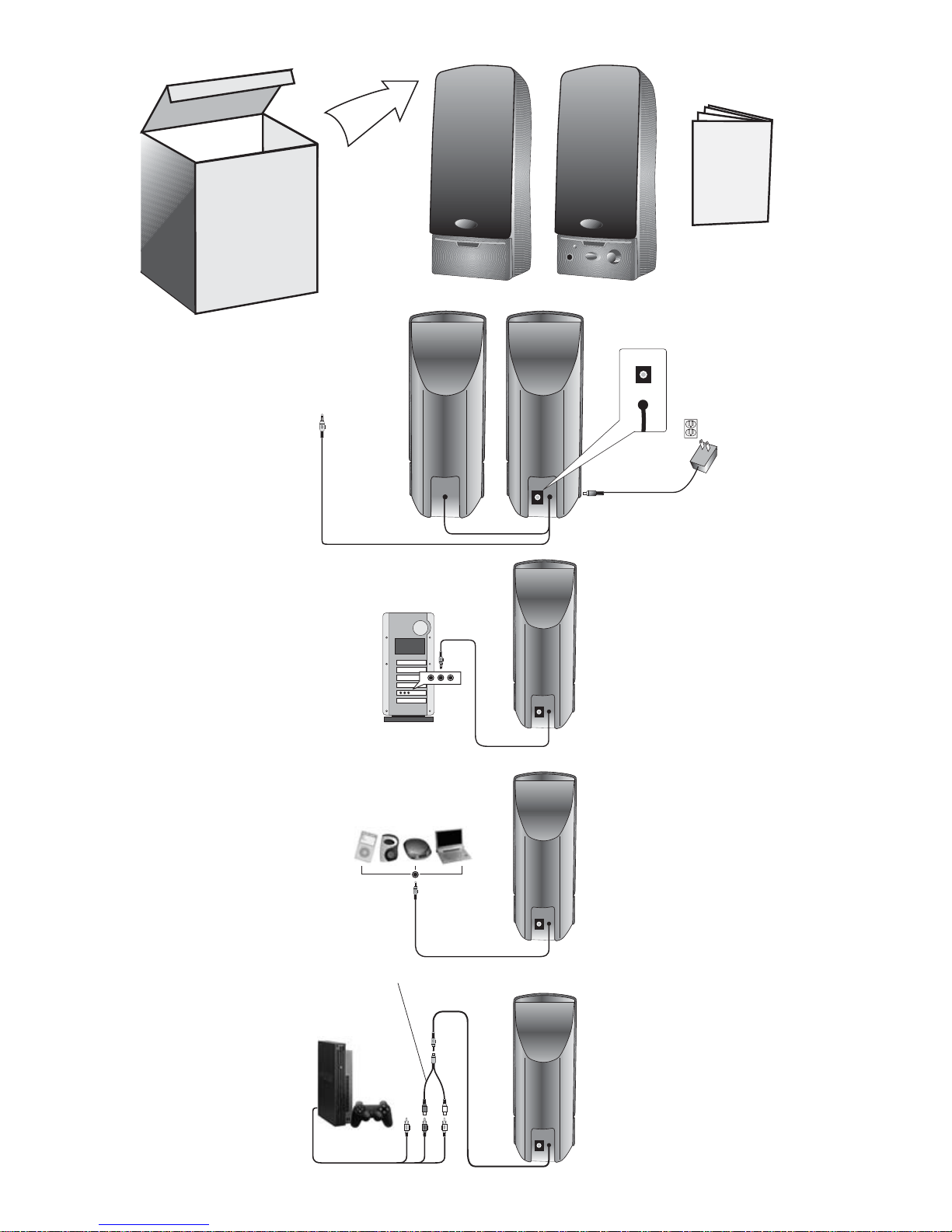

Cyber Acoustics CA-2014 Manuale utente
Y cable
(not included)
To
source
Connecting
to source (green)
Connecting
to source
To video
W
R
YW
R
Connecting
to source
Read Instructions Carefully All safety and operating instructions should be read before this
device is operated.
Power Supply Do not plug power supply in until all connections are made.
Power Sources se only the AC power adapter supplied with these speakers.
Cyber Acoustics will not be held responsible for damage caused by another power supply.
Heat Keep speakers out of extreme heat, and away from sources producing extreme heat,
such as, space heaters, radiators, stoves, and other devices emitting heat.
Water and Moisture Keep speakers out of the rain and humid conditions to avoid electric
shock. Keep speakers away from water, such as, sinks, bathtubs, swimming pools, washing
machines, tubs of water, etc. in order to avoid electric shock. Keep water from dripping on the
device, do not put objects containing water, such as vases on top of the device, and do not
put the device near standing water.
Cleaning se a dry cloth for cleaning. Do not wipe any part of the system with cleaning
solvents, such as, furniture wax, bleach, benzene, or ammonia.
CA-2 14
Two-Piece Audio System
INTRODUCTION
BOX CONTENTS
CAUTION
SPEAKER PREPARATION
2-piece speaker systems usually are placed on opposite sides of the listening device. As far apart
as possible is usually best. An example would be listening to the speakers using a computer: Place
the left satellite speaker on the far left corner of the desk. Place the right satellite speaker on the
far right corner of the desk.
1
Welcome to the Cyber Acoustics CA-2014 speaker system.
This two-piece system is designed to deliver superior audio performance to computers, iPod®, MP3
players, DVD players, and other portable audio devices.
Two Satellite Speakers
AC Adapter
Owners Guide with connection diagram
There are a variety of devices these speakers can connect to, such as, CD players, iPod, DVD
players, MP3 players and portable audio devices. Please read the step by step instructions along
with the diagrams provided to identify which diagram most closely matches your source.
Desktop Computers
o Take the cable with the green plug coming from the back of the right speaker and plug this
into the green output/source jack in the back or front of the computer tower, also referred to
as the sound/audio out jack.
o Take the AC power adapter cord and plug the black plug into the back of the right satellite
speaker.
o Take the AC power adapter and plug into wall socket or power strip.
CD player, DVD player, MP3 player
o Take the cable with the green plug coming from the back of the right speaker and plug this
into the headphone jack of the audio device.
o Take the AC power adapter cord and plug the black plug into the back of the right satellite
speaker.
o Take the AC power adapter and plug into wall socket or power strip.
Gaming System
o A Console Gaming Adapter, also known as, a Y adapter, has dual-RCA outputs and is needed
to connect these speakers to a gaming system. The adapter is sold separately.
o Turn off the power to your gaming system.
o Take the end of the Y adapter with the dual-RCA outputs, one red, one white. Plug these
outputs into the matching red and white RCA jacks on the gaming system.
o Take the green stereo jack at the other end of the Y adapter and plug that into the cable
with the green plug coming from the back of the right speaker.
SPEAKER CONNECTION
Power - The on/off button is on the right satellite speaker. Press in to turn on. Press again to turn
the system off.
Master Volume Control This control is on the right satellite speaker and is indicated by the
word volume. Rotate clockwise to turn volume up or counter-clockwise to turn volume down.
Headphone Input Jack The right satellite speaker has a headphone input jack. Connect
your favorite headphones to this jack and they will mute the speakers automatically. The
volume controls can then be used to turn up or down the volume to your headphones.
CONTROLS & FEATURES
2
To
source
Connecting
to source (green)
Connecting
to source
To video
W
R
YW
R
Connecting
to source
Power on / off Volume control
Headp one input jack
Y cable
(not included)
TROUBLE SHOOTING
Symptom Solution
Speaker System Will
Not Power On.
Power button is not turned on. Press in and check for blue LED
indicator light to come on.
Check if the wall outlet or power strip you are using is actually
getting power.
Verify the AC power adapter is plugged into the back of the right
satellite speaker and its plugged into the wall outlet. Verify you
are using our Cyber Acoustics AC adapter; it will have our business
name on it.
Verify the speaker is getting power. Check above steps.
Make sure the volume is turned up to audible listening level.
Verify that all cables are plugged into the correct jacks.
Many times users believe the speakers are not working, when in
fact they are having trouble with the sound source. The most
common problem when connecting to a computer sound card
is the connections are incorrect. Make sure you are connected
to the audio output jack from your computer sound card. Many
times it has a green color to it. Also, make sure your media device
or CD/DVD device is playing and the volume settings are turned
up and not muted.
Adjust the computers master volume control by balancing the
volume until its centered, then adjust the volume levels on the
speakers.
If you still have problems, disconnect the speaker source cable
from your computer and connect to a MP3, CD player, or anything
else with a 3.5mm headphone jack. If your speakers work on this
other source, you know the speakers are okay and the problem
lies with your computer or the connections.
Sound Is Distorted.
Turn the volume down ¼ to ½ levels. If this does not work, also
check the computer operating system volume level and decrease
it if necessary.
If you have questions or need assistance with your speakers, please call or consult our website
for further troubleshooting tips.
Telephone:
( SA) 360 823 4100
Website: www.cyberacoustics.com
iPod is a trademark of Apple Inc., registered in the .S. and other countries.
Speaker Does Not
Produce Sound.
3
Bienvenue au système d'enceintes Cyber Acoustics CA-2014.
Ce système à deux enceintes est conçu pour assurer une performance audio de qualité supérieure,
en association avec un ordinateur, iPod®, lecteur MP3 ou DVD, ou tout autre source audio portable.
CA-2 14
Système audio à deux enceintes
INTRODUCTION
CONTENU DE L'EMBALLAGE
ATTENTION
POSITIONNEMENT DES ENCEINTES
Pour une écoute optimale, les 2 enceintes doivent être placées de part et d'autre de la source
audio, aussi loin que possible l'une de l'autre. Par exemple, lors du branchement sur un ordinateur,
placez l'enceinte gauche dans l'angle à l'extrémité gauche du bureau et l'enceinte droite dans
l'angle à l'extrémité droite du bureau.
4
Lisez attentivement les instructions Lisez toutes les consignes de sécurité et instructions
avant d'utiliser cet appareil.
Branchement secteur Effectuez tous les branchements avant de brancher sur le secteur.
Alimentation tilisez uniquement l'adaptateur AC fourni avec ces enceintes.
Cyber Acoustics ne pourra être tenu responsables des dommages dus à l'utilisation d'une
autre source d'alimentation quelconque.
Chaleur Ne pas exposer les enceintes aux extrêmes de chaleur, ni aux sources de chaleur
extrême telles que, radiateurs rayonnants ou soufflants, cuisinières et autres appareils émetteurs
de chaleur.
Eau et humidité Pour éviter tout risque d'électrisation, ne pas exposer les enceintes à la pluie
ou à un environnement humide. Pour éviter tout risque d'électrisation, tenez les enceintes à
l'écart des récipients contenant de l'eau, tels qu'éviers, baignoires, piscines, machines à laver,
bassines etc. Ne pas laisser l'eau goutter sur l'appareil; ne pas placer un récipient contenant
de l'eau, tel qu'un vase, sur l'appareil et ne pas placer l'appareil à proximité d'un volume d'eau.
Nettoyage Nettoyez l'appareil à l'aide d'un chiffon doux sec. Ne pas nettoyer une partie
quelconque du système avec un solvant, tel que la cire pour meubles, l'eau de javel, le benzène
ou l'ammoniac.
Deux enceintes
Adaptateur AC
Guide de l'utilisateur avec schéma de branchement
Marche/arrêt Le bouton marche/arrêt est situé sur l'enceinte satellite droite. Appuyez pour
allumer. Appuyez de nouveau pour éteindre le système.
Commande principale du volume La commande est située sur l'enceinte satellite droite,
identifiée par le marquage volume. Tournez la commande dans le sens des aiguilles d'une
montre pour augmenter le volume, et dans le sens inverse pour le diminuer.
Prise entrée casque L'enceinte satellite droite est munie d'une prise casque. Lorsque
vous branchez votre casque sur cette prise, le son des enceintes est coupé automatiquement.
Commandez alors le volume du casque avec la commande principale.
COMMANDES & FONCTIONNALITÉS
5
BRANCHEMENT DES ENCEINTES
Les enceintes peuvent être connectées à un grand nombre de sources audio, telles que lecteurs
CD, iPods, lecteurs DVD, lecteurs MP3 et sources audio portables. Référez-vous aux instructions
montrant les étapes de connexion et le schéma qui se rapporte à votre installation.
Ordinateur de bureau
o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte, sur la
prise sortie/source verte dénommée également "prise son/audio"- sur la façade, ou à
l'arrière, de l'ordinateur.
o Branchez la fiche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.
o Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.
Lecteur CD, DVD ou MP3
o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte, sur la
prise casque de la source audio.
o Branchez la fiche noire de l'adaptateur AC à l'arrière de l'enceinte satellite droite.
o Branchez l'adaptateur AC sur une prise murale ou sur un bloc multiprise.
Jeux vidéo
o Pour le branchement de ces enceintes à une console de jeux, un adaptateur de console
vidéo (ou adaptateur en Y) disposant de deux sorties RCA est nécessaire.
L'adaptateurest vendu séparément.
o Mettez votre console de jeux hors tension.
o Prenez l'extrémité de l'adaptateur Y munie des deux sorties RCA, l'une rouge, l'autre
blanche, puis branchez ces fiches sur les prises RCA correspondantes de la console.
o Branchez le câble sortant de l'arrière de l'enceinte droite et muni d'une fiche verte sur la
prise stéréo verte à l'autre extrémité de l'adaptateur Y.
o Branchez le câble sortant de l'enceinte satellite droite et muni d'une fiche rouge, sur la
prise DIN à l'arrière du subwoofer, marqué To Right Speaker.
Commutateur
Marc e/Arrêt
Commande principale
du volume
Prise entrée casque
Câble en "Y"
non fourni
Connexion
à la source
Connexion à
la source (vert)
Connexion
à la source
Vers vidéo
W
R
YW
R
Connexion à
la source
6
Si vous avez des questions concernant vos enceintes, ou si vous avez besoin d'assistance, veuillez
nous appeler, ou bien consultez notre site web pour avoir d'autres astuces de dépistage.
Téléphone :
( SA) 360 823 4100
Site web : www.cyberacoustics.com
iPod est une marque de Apple Inc., déposée aux États- nis et dans d'autres pays.
DÉPISTAGE DES PANNES
Le système ne
s'allume pas
L'appareil n'est pas sous tension. Appuyez sur le bouton marche/arrêt
et vérifiez l'allumage du voyant LED bleu.
L'enceinte n'émet
aucun son
Le son est déformé
Vérifiez que l'adaptateur AC est branché à l'arrière de l'enceinte
satellite droite et également sur la prise murale. Vérifiez qu'il s'agit
bien de l'adaptateur AC Cyber Acoustics notre nom devrait y
être inscrit.
Vérifiez que la prise murale ou le bloc multiprises est bien sous
tension.
Vérifiez que l'enceinte est sous tension. Voir les étapes ci-dessus.
Ajustez le volume à un niveau d'écoute normal.
Souvent, la panne constatée est due à un problème au niveau
de la source audio. Dans le cas d'un ordinateur, le problème le
plus courant est un branchement incorrect à la carte son. Vérifiez
que vous avez bien branché le câble sur la sortie audio de la
carte son. La prise est souvent marquée en vert. Vérifiez également
que votre source audio ou lecteur CD/DVD est en lecture et que
le son est réglé à un niveau d'écoute et non coupé.
Si le problème persiste, débranchez la source audio, puis branchez
à la place une autre source, telle qu'un lecteur MP3 ou CD, ou
tout autre appareil muni d'une prise casque 3,5 mm. Si vos
enceintes marchent avec cette nouvelle source, l'origine du
problème est l'ordinateur ou les branchements, et non les enceintes.
Réglez le niveau du volume entre ¼ et ½. Si cela ne résout pas
le problème, vérifiez le niveau du volume de l'ordinateur et baissez
celui-ci si nécessaire.
Réglez la commande principale du volume au milieu, puis ajustez
le volume sur les commandes des enceintes.
Symptôme Solution
Vérifiez que les fiches sont branchées sur les bonnes prises.
CA-2 14
Sistema de audio de 2 piezas
INTRODUCCIÓN
CONTENIDO DE LA CAJA
PRECAUCIÓN
PREPARACION DE LOS ALTAVOCES
Habitualmente, los sistemas de altavoces de 2 piezas se colocan en los lados opuestos del equipo
de aduio, tan alejados como sea posible. Por ejemplo, si utiliza los altavoces con un ordenador
de escritorio: coloque el altavoz satelital izquierdo en el extremo izquierdo de su escritorio y el
altavoz satelital derecho en el extremo derecho de su escritorio.
7
Lea las instrucciones atentamente Debe leer todas las instrucciones de seguridad y de
operación antes de hacer funcionar este equipo.
Alimentación de corriente: No enchufe el equipo hasta que haya realizado todas las conexiones.
Fuentes de alimentación tilice solamente el adaptador de corriente que viene incluido con
estos altavoces. Cyber Acoustics no se hará responsable por los daños causados por una
alimentación de corriente distinta.
Calor Mantenga los altavoces lejos del calor intenso y lejos de fuentes que produzcan calor
extremo como por ejemplo, calefactores, radiadores, hornos y otros dispositivos que emitan
calor.
Agua y humedad Mantenga los altavoces fuera de la lluvia y la humedad para evitar una
descarga eléctrica. Mantenga los altavoces lejos del agua, como por ejemplo lavabos, tinas,
piscinas, máquinas lavadoras, cubos de agua, etc. para evitar una descarga eléctrica. Evite
que el agua se vierta sobre el equipo; no coloque sobre el equipo objetos que contengan
agua, como por ejemplo floreros, y no coloque el equipo cerca del agua estancada.
Limpieza tilice un paño seco para limpiar. No limpie ninguna parte del sistema con
solventes limpiadores, tales como cera para muebles, blanqueadores, bencina o amoníaco.
Bienvenidos al sistema de altavoces CA-2014 de Cyber Acoustics.
Este sistema de dos piezas ha sido diseñado para proporcionar un desempeño de audio superior
en ordenadores, iPod®, reproductores de MP3, reproductores de DVD y otros equipos de audio
portátiles.
Dos altavoces
Adaptador de corriente
Guía del Propietario con diagramas de conexión
8
Energía El botón de encendido/apagado se encuentra
en el altavoz satelital derecho. Presiónelo para encender
el sistema y pulse nuevamente para apagarlo.
Control de volumen maestro Este control se encuentra
en el altavoz satelital derecho, y está señalizado con la
palabra volume. Hágalo girar en el sentido de las agujas
del reloj para subir el volumen o en contra de las agujas
del reloj para bajar el volumen.
Entrada Jack para auriculares El altavoz satelital derecho
tiene una entrada para auriculares. Conecte sus auriculares
favoritos a esta entrada y el sistema de altavoces se
silenciarán inmediatamente. El control de volumen maestro
puede entonces ser utilizado para subir o bajar el volumen
de sus auriculares.
CONTROLES Y FUNCIONES
CONEXIÓN DEL ALTAVOZ
Estos altavoces pueden conectarse a una variedad de equipos de audio tales como reproductores
de CD, iPod, reproductores de DVD, reproductores de MP3 y equipos de audio portátiles. Lea las
instrucciones paso a paso junto con los diagramas que se incluyen para identificar el diagrama
que coincida con mayor exactitud con su fuente.
Ordenadores de escritorio
o Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo
a la salida verde en la parte trasera o delantera de la torre de su ordenador, también conocida
como salida de sonido/audio.
o Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz
satelital derecho.
o Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un
tomacorriente múltiple.
Reproductores de CD, DVD o MP3
o Tome el cable con el conector verde en la parte trasera del altavoz derecho y conéctelo
en la entrada de micrófono del equipo de audio.
o Tome el adaptador de corriente y conecte el conector negro en la parte trasera del altavoz
satelital derecho.
o Tome el adaptador de corriente y conéctelo a un tomacorriente de pared o a un
tomacorriente múltiple.
Sistema de juegos
o Se necesita un adaptador de consola para juegos, conocido también como adptador
Y, con salidas duales RCA, para conectar estos altavoces al sistema de juegos. El
adaptador se vende en forma separada.
o Apague la corriente del sistema de juegos.
o Tome el extremo del adaptador Y con salidas duales RCA, una roja y una blanca. Conecte
estas salidas en los conectores RCA que coincidan con los colores rojo y blanco del sistema
de juegos.
o Tome el conector estéreo verde en el otro extremo del adaptador Y y conéctelo en el cable
con el conector verde que sale de la parte trasera del altavoz derecho.
o Tome el conector rojo del altavoz satelital derecho y conéctelo al conector DIN señalizado
To Right Speaker en la parte trasera del subwoofer.
Conectar
a fuente
Conectar a
fuente (verde)
Conectar
a fuente
A Vídeo
W
R
YW
R
Encendido/
apagado
Control de
volumen
maestro
Entrada Jack
para auriculares
No incluye
cable en Y
Conectar a
fuente
Indice
Lingue:
Altri manuali Cyber Acoustics Sistema di altoparlanti
Cyber Acoustics
Cyber Acoustics CA-3080 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2022 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2806BT Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2022 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3602 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2890PRO Manuale utente
Cyber Acoustics
Cyber Acoustics Performance 2.0 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3618 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3550 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3092BT Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2012 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2027 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2022 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3610 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3892 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3080 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-2022R Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3550 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-3908 Manuale utente
Cyber Acoustics
Cyber Acoustics CA-5402 Manuale utente
Manuali Sistema di altoparlanti popolari di altre marche
Sondpex
Sondpex Active Speaker System and Digital Music... Manuale utente
JVC
JVC NX-PN7 Manuale utente
Marshall Amplification
Marshall Amplification AR-DM61-BT Manuale utente
Yamaha
Yamaha NX-A01 - Speaker Sys Manuale utente
SE Audiotechnik
SE Audiotechnik I-LINE Manuale utente
Gemini
Gemini WRX-843 Series Manuale utente
