CDP/CDF 40-50-70 Dehumidier
EN Service kit instruction (Version 1.2)
099241
CDP/CDF 40-50-70 Luftentfeuchter
DE Montageanleitung Wartungssatz (Version 1.2)
099241
2
EN
099241 • Version 1.2 • 08.02.2019
1. Unpack the unit and remove the front.
Remove the PPI lter and replace with new as
per partslist.
The new PPI lter must be right up against both
ends of the cabinet.
Make sure that the hole is furthest away from the
front as shown.
2. Make sure there is a bracket on the condenser
coil.
If not, mount the small aluminium bracket and
the
white plastic copper tube holder.
The bracket must be xed onto the side panel
with the self-tapping screws.
3. Fix the capacitor with a cable tie strip as shown.
Instructions
1237mm
0mm
130mm
200mm
1447mm
Note: For CDP/CDF 40 and 50 the lters
must be cut according to this illustra-
tion.
3
EN
099241 • vers. 1.2 • 08.02.2019

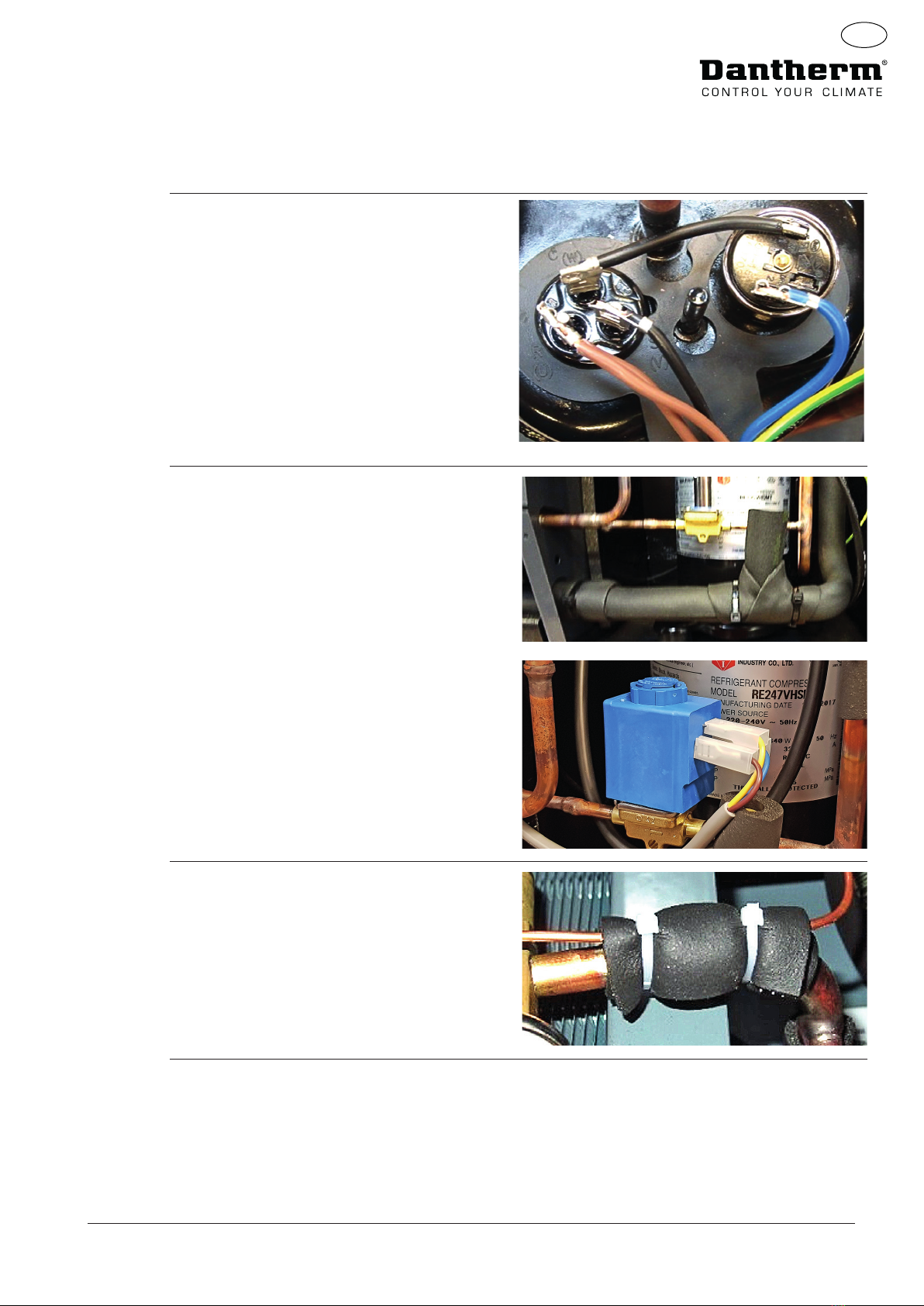

4Check the compressor cables.
Pull all the terminals gently to check for loose
connections.
Tighten if necessary.
If it is not possible to tighten existing terminal -
replace terminals with parts from service kit.
5Ensure that the insulation is placed as shown
here. If not, insulate as shown.
Ensure that the wire for the solenoid valve is not
close to the compressor.
6. Ensure that the capillary tubes of the thermo
valve are secured with insulation and strips as
shown.
The caplilary tubes cannot have contact with
copper tubes.
Instructions
4
EN
099241 • Version 1.2 • 08.02.2019

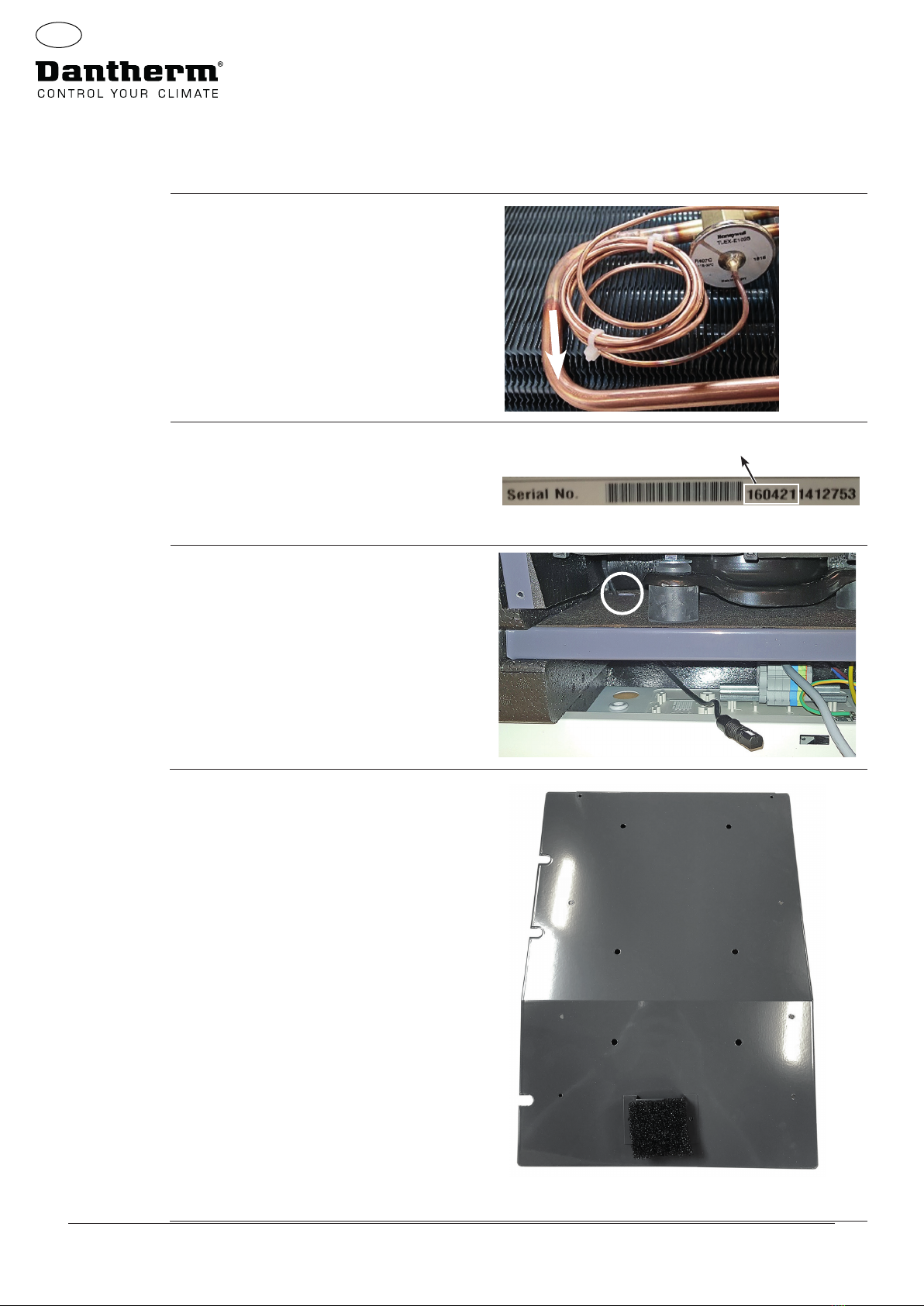

7. Check that the coiled up tube from the thermo
valve is not too close to the fan. If so, secure with
strips and push it down as shown
8. The rst 6 numbers of the serial no. (found on
the product type label) indicate the date of
production.
If 2017 model replace controller.
9. Release humidity sensor from drip tray
and retract it back in to the compressor
compartment.
In the compressor compartment pull the sensor
through the rear hole in the bottom plate.
10. Find the compressor compartment cover with
the pre-mounted bracket for the humidity
sensor.
Dismount the old cover.
Mount the new cover and move the sensor to
the front.
Note: The bracket is mounted o center to t the hole in
the PPI lter
e.g. 21.04.2016
YYMMDD
Instructions
5
EN
099241 • vers. 1.2 • 08.02.2019
11. Mount the humidity sensor on the bracket with
PPI lter and two cable binders as shown.
Note: the white surface and hole in the sensor must be
facing front.
12. Run a full test of the unit with the latest software version.
(Instructions on how to download and install latest software version is found on next page)
13. Remount the front and make sure the sensor is
visible through the grille.
Instructions
6
EN
099241 • Version 1.2 • 08.02.2019
14. • Use an empty USB memory dongle.
• Format the USB memory dongle til FAT32 le system. ( Details below)
• Download the latest software version from URL: ftp://ftp.dantherm.com/DEHUMIDIFICATION/CDP 40-
50-70 - various documentation/Software/
and copy the le to the USB memory dongle.
• Insert the USB memory dongle in the USB port of the controlpanel of the unit.
• The unit will now auto detect the new software and install it.
•
The installation process should take no more than 30 seconds.
In the process a log le is stored on the USB memory dongle.
If you wish to read the log le but not update the software, just insert an empty FAT32 USB memory dongle
and a log le will be downloaded.
How to format
a USB memory
dongle to
FAT32:
• Insert a USB memory dongle in the USB port of the computer
• Press WIN key( )+r
• Type: CMD - hit enter
At the promt type: format /FS:FAT32 H: and hit enter.
The letter H is the drive letter.
Note: In the format process all data on the USB memory dongle will be erased.
+v
TH
TH
GND
GND
+
GND
+
RH
ON
ON
USB RS485 EXT RH/T ALARM 12V DC
RUN FAIL HEAT1 HEAT2
GND
+
GND
+
RH
ON
ON
OK
Download and install latest software version
7
EN
099241 • vers. 1.2 • 08.02.2019
8
DE
099241 • Version 1.2 • 08.02.2019
1. Packen Sie das Gerät aus und entfernen Sie die
Frontplatte.
Entfernen Sie den PPI-Filter und ersetzen Sie
diesen gegen den aus dem Wartungssatz.
Der neue PPI-Filter muss an beiden Innenseiten
der Frontplatte anliegen.
Achten Sie darauf, dass das Loch im Filter wie
abgebildet positioniert ist.
2. Prüfen Sie, ob eine Halterung an dem
Kondensator-Rohr vorhanden ist.
Falls nicht, befestigen Sie den kleinen
Aluminium-Halter und die weiße Kunststo-
Klammer für das Kupferrohr.
Der Halter muss mit den selbstschneidenden
Schrauben an der Seitenwand befestigt werden.
3. Befestigen Sie den Kondensator an die
Aufhängung mit einem Kabelbinder.
Anleitung
1237mm
0mm
130mm
200mm
1447mm
Hinweis: Für CDP/CDF 40 und 50 muss
der Filter entsprechend der Abbildung
zugeschnitten werden.
9
DE
099241 • Version 1.2 • 08.02.2019
4Prüfen Sie die Anschlusskabel des Kompressors.
Ziehen Sie gefühlvoll an allen Klemmen, um
gelöste Verbindungen zu erkennen.
Falls erforderlich, befestigen Sie diese.
Falls es nicht möglich ist, die Klemmen zu
befestigen, ersetzen Sie diese durch Teile aus
diesem Wartungssatz.
5. Prüfen Sie, ob die Isolierung wie gezeigt platziert
ist.
Falls nicht, befestigen Sie die Isolierung wie
gezeigt.
Prüfen Sie, ob das Kabel des Magnetventils nicht
zu nah am Kompressor verläuft.
6. Prüfen Sie, ob das Kapillarrohr des Thermoventils
mit einer Isolierung und Kabelbindern wie
gezeigt gesichert ist.
Das Kapillarrohr darf keinen Kontakt mit dem
Kupferrohr haben.
Anleitung
10
DE
099241 • Version 1.2 • 08.02.2019
7. Prüfen Sie, ob sich das gewickelte Rohr des
Thermoventils zu nah am Ventilator bendet.
Falls das sein sollte, sichern Sie die Rohrspirale
mit Kabelbindern und drücken Sie sie wie
gezeigt zusammen.
8. Die ersten 6 Ziern der Seriennummer (auf
dem Produkttypenschild zu nden) zeigen das
Herstellungsdatum an.
Bei Geräten mit Baujahr 2017 ersetzen Sie die
Steuerplatine.
9. Lösen Sie den Hygro-Thermo-Sensor von der
Kondensatwanne und ziehen Sie das Kabel
zurück in den Kompressorraum.
Im Kompressorraum ziehen Sie dann das Kabel
des Sensors durch das hintere Loch im Boden.
10. Nehmen Sie die Kompressorraum-Abdeckung
mit der vormontierten Halterung für den Sensor
aus dem Wartungssatz.
Entfernen Sie die alte Kompressorraum-
Abdeckung.
Montieren Sie die neue Kompressorraum-
Abdeckung und führen Sie das Kabel des
Sensors zur Vorderseite der Abdeckung.
Hinweis: Die Halterung ist nicht mittig montiert damit
sie in die Önung des PPI-Filters passt.
z.B. 21.04.2016
JJMMTT
