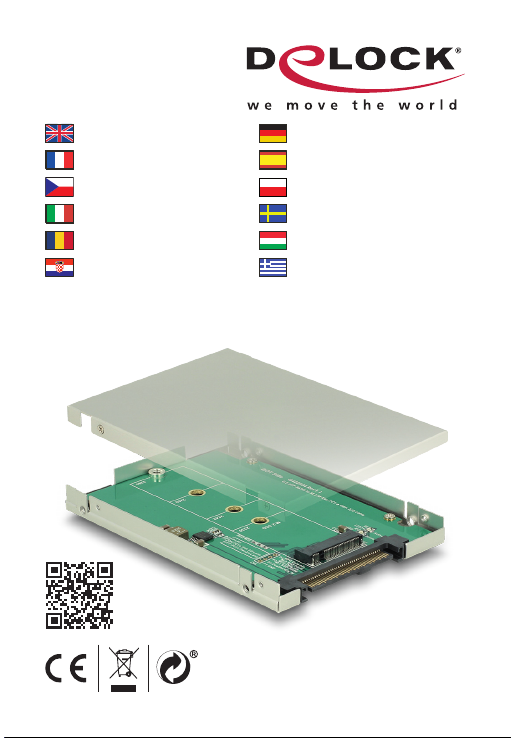

DeLOCK 62710 Manuale utente

U.2 SFF-8639 to M.2 Converter

with 2.5″ Enclosure

Product-No:62710

User manual no:62710-a

www.delock.com

User manual

Mode d’emploi

Uživatelská příručka

Manuale utente

Manual de utilizare

Korisnički priručnik

Bedienungsanleitung

Manual del usuario

Instrukcja obsługi

Bruksanvisning

Használati utasítás

Εγχειρίδιο χρήστη

-2-

English

Description

This Delock converter enables the connection of a M.2 SSD in

2280, 2260, 2242 and 2230 format. The converter can be installed

into your system internally through the U.2 68 pin interface.

Specication

• Connectors:

1 x U.2 SFF-8639 male >

1 x 67 pin M.2 key M slot

• Interface: PCIe (2 or 4 lanes)

• Supports M.2 modules in format 2280, 2260, 2242 and 2230 with

key M or key B+M based on PCIe

• Maximum height of the components on the module: 1.5 mm,

application of double-sided assembled modules supported

• LEDs for power and activity

• Supports NVM Express (NVMe)

• Power consumption: max. 13.2 W

• Short circuit protection, in-rush current suppression, over heating

protection

• Dimensions (LxWxH): ca. 100 x 65 x 9.5 mm

System requirements

• Linux Kernel 3.16 or above

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• A free U.2 SFF-8639 interface or

• A free SFF-8643 interface

Package content

• Converter

• 2.5″ enclosure

• 1 x xing screw for M.2 module

• 1 x thermal pad

• User manual

-3-

English

Safety instructions

• Protect the product against moisture

• Protect the product against direct sunlight

• Avoid anti-static electricity when installing the memory

Installation for M.2 PCIe SSD

1. First you need plug and x the M.2 (PCIe) memory into the

converter.

2. Place and x the converter with M.2 module into the enclosure.

Therefor you can use the screws from package content.

3. Close the enclosure by using the screws.

4. Connect the converter via optional U.2 SFF-8639 cable to a

free U.2 interface of your system.

Support Delock

If you have further questions, please contact our customer support

[email protected]

You can nd current product information on our homepage:

www.delock.com

Final clause

Information and data contained in this manual are subject to change

without notice in advance. Errors and misprints excepted.

No part of this user manual may be reproduced, or transmitted

for any purpose, regardless in which way or by any means,

electronically or mechanically, without explicit written approval of

Delock.

Edition: 07/2022

-4-

Deutsch

Kurzbeschreibung

An diesen Delock Konverter kann eine M.2 SSD im 2280, 2260,

2242 und 2230 Format angeschlossen werden. Der Konverter kann

intern über die U.2 68 Pin Schnittstelle in das System eingebunden

werden.

Spezikation

• Anschlüsse:

1 x U.2 SFF-8639 Stecker >

1 x 67 Pin M.2 Key M Slot

• Schnittstelle: PCIe (2 oder 4 Lanes)

• Unterstützt M.2 Module im Format 2280, 2260, 2242 und 2230 mit

Key M oder Key B+M auf PCIe Basis

• Maximale Höhe der Komponenten auf dem Modul: 1,5 mm,

Verwendung von zweiseitig bestückten Modulen möglich

• LEDs für Power und Aktivität

• Unterstützt NVM Express (NVMe)

• Leistungsaufnahme: max. 13,2 W

• Kurzschlussschutz, Einschaltstrom Unterdrückung,

Überhitzungsschutz

• Maße (LxBxH): ca. 100 x 65 x 9,5 mm

Systemvoraussetzungen

• Linux Kernel 3.16 oder höher

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Eine freie U.2 SFF-8639 Schnittstelle oder

• Eine freie SFF-8643 Schnittstelle

Packungsinhalt

• Konverter

• 2.5″ Gehäuse

• 1 x Befestigungsschraube für M.2 Modul

• 1 x Wärmepad

• Bedienungsanleitung

-5-

Deutsch

Sicherheitshinweise

• Produkt vor Feuchtigkeit schützen

• Produkt vor direkter Sonneneinstrahlung schützen

• Vermeiden Sie antistatische Auadung beim Einbau des Speichers

Installation für M.2 PCIe SSD

1. Stecken und befestigen Sie zuerst Ihren M.2 (PCIe) Speicher

im Konverter.

2. Platzieren und befestigen Sie den Konverter mit dem M.2

Modul im Gehäuse. Verwenden Sie dazu die im Lieferumfang

bendlichen Schrauben.

3. Schließen Sie das Gehäuse mit Hilfe der Schrauben.

4. Schließen Sie den Konverter via optionalem U.2 SFF-8639

Kabel an eine freie U.2 Schnittstelle Ihres Systems.

Support Delock

Bei weitergehenden Supportanfragen wenden Sie sich bitte an

[email protected]

Aktuelle Produktinformationen nden Sie auf unserer Homepage:

www.delock.de

Schlussbestimmung

Die in diesem Handbuch enthaltenen Angaben und Daten können

ohne vorherige Ankündigung geändert werden. Irrtümer und

Druckfehler vorbehalten.

Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil

dieser Bedienungsanleitung für irgendwelche Zwecke vervielfältigt

oder übertragen werden, unabhängig davon, auf welche Art und

Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies

geschieht.

Stand: 07/2022

-6-

Français

Conguration système requise

• Linux Kernel 3.16 ou version ultérieure

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Une interface U.2 SFF-8639 disponible ou

• Une interface SFF-8643 disponible

Contenu de l’emballage

• Convertisseur

• Boîtier 2.5″

• 1 x vis de xation pour module M.2

• 1 x supports thermiques

• Mode d’emploi

Instructions de sécurité

• Protéger le produit contre l’humidité

• Protéger le produit contre la lumière directe du soleil

• Évitez l'électricité anti-statique lors de l'installation de la mémoire

Installation pour SSD M.2 PCIe

1. Vous devez d'abord brancher et xer la mémoire M.2 (PCIe)

dans le convertisseur.

2. Placez et xez le convertisseur avec le module M.2 dans le

boîtier. Par conséquent, vous pouvez utiliser les vis provenant

du contenu de l'emballage.

3. Fermez le boîtier en utilisant les vis.

4. Connectez le convertisseur via le câble U.2 SFF-8639

optionnel à une interface U.2 libre de votre système.

-7-

Español

Requisitos del sistema

• Linux Kernel 3.16 o superior

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Una interfaz SFF-8639 U.2 libre o

• Una interfaz SFF-8643 libre

Contenido del paquete

• Convertidor

• Carcasa de 2.5″

• 1 x tornillo de jación para el módulo M.2

• 1 x almohadilla térmica

• Manual del usuario

Instrucciones de seguridad

• Proteja el producto contra el polvo

• Proteja el producto contra la luz solar directa

• Evite la electricidad estática cuando instale la memoria

Instalación para unidad de estado sólido PCIe M.2

1. En primer lugar necesita enchufar y jar la memoria M.2 (PCIe)

en el convertidor.

2. Coloque y je el convertidor con el módulo M.2 en la carcasa.

Por tanto, puede utilizar los tornillos proporcionados con el

contenido del paquete.

3. Cierre la carcasa utilizando los tornillos.

4. Conecte el convertidor a través del cable U.2 SFF-8639

opcional a la interfaz U.2 disponible del sistema.

-8-

České

Systémové požadavky

• Linux Kernel 3.16 nebo vyšší

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Volné rozhraní U.2 SFF-8639 nebo

• Volné rozhraní SFF-8643

Obsah balení

• Převodník

• 2.5″ pouzdro

• 1 x upevňovací šroub pro modul M.2

• 1 x tepelná podložka

• Uživatelská příručka

Bezpečnostní pokyny

• Chraňte produkt před vlhkostí

• Chraňte produkt před přímým slunečním světlem

• Vyvarujte se antistatické elektřině při instalaci paměti

Instalace pro M.2 PCIe SSD

1. Nejprve potřebujete připojit a připevnit paměť M.2 (PCIe) do

převodníku.

2. Umístěte a připevněte převodník s M.2 modulem do pouzdra.

Pro tento účel můžete použít dodávané šroubky.

3. Uzavřete pouzdro za pomoci šroubků.

4. Připojte převodník přes volitelný kabel U.2 SFF-8639 k

volnému rozhraní U.2 vašeho systému.

-9-

Polsku

Wymagania systemowe

• Linux Kernel 3.16 lub nowszy

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Wolne złącze U.2 SFF-8639 lub

• Wolne złącze SFF-8643

Zawartość opakowania

• Konwerter

• 2.5″ obudowa

• 1 x Śrubka mocująca do modułu M.2

• 1 x okładziny termiczne

• Instrukcja obsługi

Instrukcje bezpieczeństwa

• Produkt należy zabezpieczyć przed wilgocią

• Produkt należy zabezpieczyć przed bezpośrednim światłem

słonecznym

• Podczas instalacji pamięci należy unikać elektryczności statycznej

Instalacja w przypadku dysków SSD M.2 PCIe

1. Najpierw należy włożyć pamięć M.2 (PCle) do konwertera i ją

przymocować.

2. Umieść i przymocuj konwerter z modułem M.2 w obudowie.

W tym celu możesz używać śrubek znajdujących się w

opakowaniu.

3. Zamknij obudowę za pomocą śrubek.

4. Podłącz konwerter za pomocą opcjonalnego przewodu U.2

SFF-8639 do wolnego złącza U.2 w systemie.

-10-

Italiano

Requisiti di sistema

• Linux Kernel 3.16 o superiore

• Windows 7/7-64/8.1/8.1-64/10/10-64/11

• Un'interfaccia U.2 SFF-8639 libera o

• Un'interfaccia SFF-8643 libera

Contenuto della confezione

• Convertitore

• Alloggio da 2.5″

• 1 x vite di ssaggio per modulo M.2

• 1 x cuscinetti termici

• Manuale utente

Istruzioni per la sicurezza

• Proteggere il prodotto dall'umidità

• Proteggere il prodotto dalla luce solare diretta

• Evitare l'elettricità antistatica durante l'installazione della memoria

Installazione per SSD M.2 PCIe

1. In primo luogo, è necessario installare e ssare la memoria M.2

(PCIe) nel convertitore.

2. Collocare e ssare il convertitore con il modulo M.2

nell'alloggio. Pertanto, è possibile utilizzare le viti contenute

nella confezione.

3. Chiudere l'alloggio utilizzando le viti.

4. Collegare il convertitore tramite cavo U.2 SFF-8639 opzionale

all'interfaccia U.2 libera del sistema.
