-8-
Español
Descripción
Este termostato de Delock puede utilizarse para controlar los ventiladores de los ltros, los intercambiadores de calor o para conmutar los
dispositivos de señalización cuando se supera la temperatura. El contacto se cierra cuando la temperatura aumenta. Gracias a los clips
integrados en la parte posterior, se puede montar en un carril DIN de 35 mm en un armario de control
Especicación técnica
• Conector: terminal de 2 pines para 2,5 mm²
• Función de conmutación: contacto normalmente abierto
• Capacidad de conmutación: máx. AC 250 V, 10 (2) A / 120 VAC, 15 (2) A DC 30 W
• Diferencia de temperatura de conmutación 7 K (tolerancia de ±4 K)
• Rango de ajuste de la temperatura: 0 °C ~ 60 °C
• Sensor: bimetal térmico
• Montaje en carril DIN: 35 mm
• Clase de protección: IP20
• Vida útil: > 100.000 ciclos
• Índice de resistencia al fuego: 94V-0
• Temperatura de funcionamiento: -45 °C ~ 80 °C
• Color:
carcasa: gris
regulador de temperatura: azul
• Material de la carcasa: plástico
• Dimensiones (LAxANxAL): aprox. 60 x 43 x 33 mm
Contenido del paquete
• Termostato
• Manual del usuario
Instrucciones de seguridad
• La instalación debe ser llevada a cabo únicamente por electricistas cualicados, respetando las directrices nacionales habituales en
materia de suministro eléctrico.
• Deben garantizarse las medidas de protección.
• El sistema de contactos del regulador está expuesto a las inuencias del entorno. Como consecuencia, la resistencia de los contactos
puede cambiar, lo que puede provocar una caída de tensión o el autocalentamiento de los contactos.
• El dispositivo debe instalarse en la zona superior del armario de control a la mayor distancia posible de los calentadores u otros
componentes que generen calor.
• Deben respetarse las especicaciones técnicas y no deben superarse.
• Las ranuras de ventilación del termostato no deben estar cubiertas.
Aplicación
Los termostatos se utilizan para controlar los ventiladores de los ltros, los intercambiadores de calor o para conmutar los dispositivos de
señalización cuando se supera la temperatura.
Contacto normalmente abierto (el contacto de conmutación se cierra cuando aumenta la temperatura)
Instalación y Operación
1. Fije el dispositivo a un carril DIN de 35 mm.

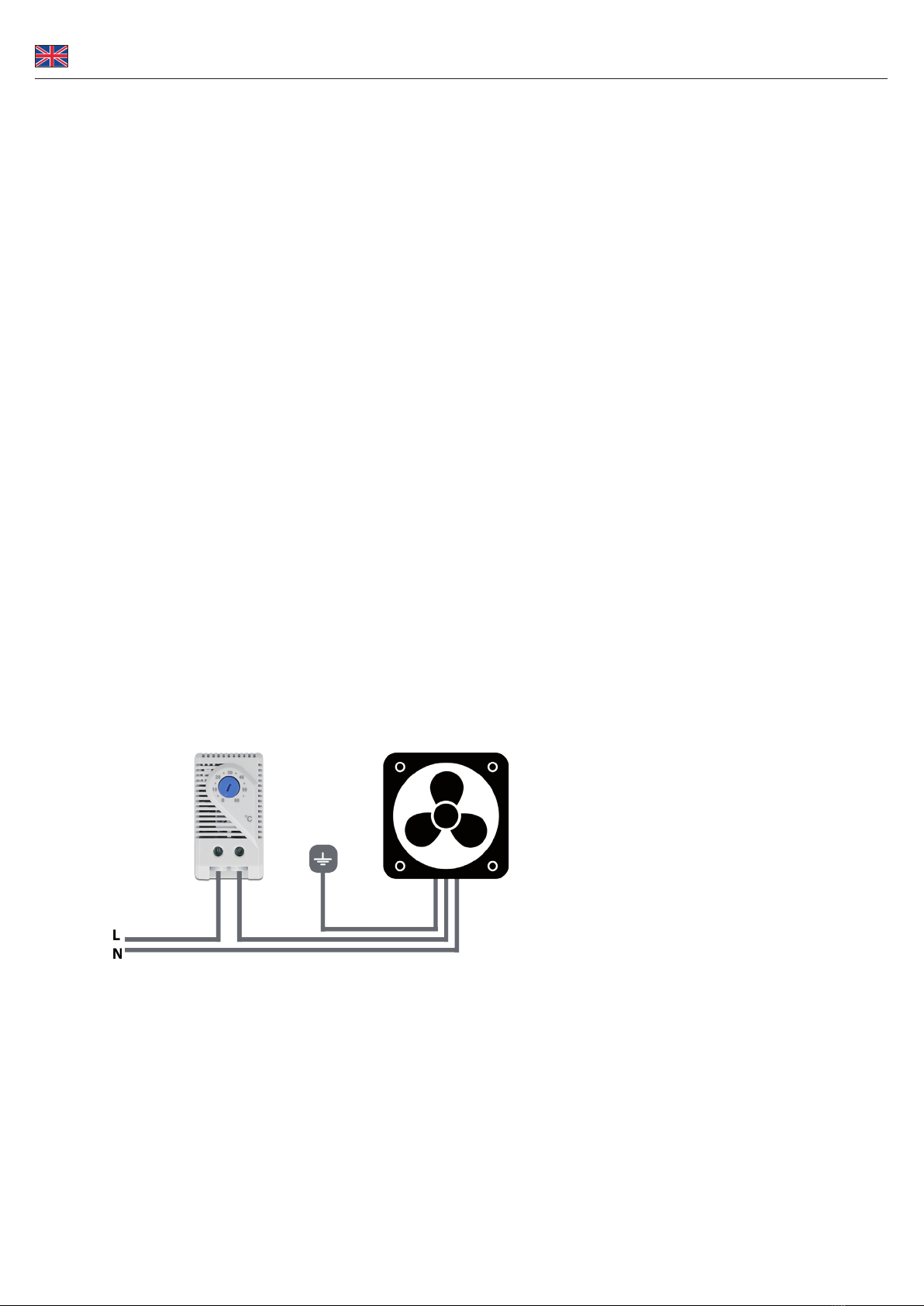

2. Conecte el dispositivo a un ventilador con ltro o a un dispositivo de señalización.
3. Utilice el mando giratorio rojo para ajustar la temperatura según sea necesario.
