Adonis B24
Instruction for Use
Duvar Tipi Kombi
Wall Hung Combination Boiler
0020146277_01
Adonis B 24
Duvar Tipi Kombi
TR
4
Tüm ısıtma kazanları, güvenilirlik ve en uygun performansın sağlanması için yüksek kaliteli
malzemelerden yapılmıştır.
Yanma teknolojisindeki ve enerji tasarrufundaki en yeni gelişmelerden müşterilerin
yararlanmasını sağlamak için cihazlar sürekli olarak geliştirilmektedir.
UYARILAR
Gaz acil durum kumanda valfini derhal kapatın. Yanan sigara, lehim lambaları, sıcak hava
tabancaları vs. gibi tüm alev kaynaklarını kapatın. Elektrik lambalarını veya anahtarları açıp
kapatmayın. Tüm kapıları ve pencereleri açın, alanı havalandırın.
Bu kombi metal parçalar içerir ve taşıma veya temizlik sırasında özellikle bu parçaların
kenarlarına dikkat edilmelidir.
Kullanıcı hiçbir şekilde sızdırmazlığı sağlanmış parçalara müdahale etmemeli veya ayarlamaya
çalışmamalıdır.
Elektrik çarpması sonucunda ölüm tehlikesi! Sistemdeki tüm parçalar sadece kalifiye kişiler
tarafından monte edilmeli, servis yapılmalı ve onarılmalıdır.
Ürün/Üretim onayı veren:
Onaylanmış Kurum IMQ 51CL3903 (90/396/CEE)
51CL3904DR (92/42/CEE)
Üretici, ürünlerini sürekli olarak geliştirme süreci içinde, bu belgede sağlanan verileri herhangi bir
tarihte ve önceden bildirimde bulunmadan değiştirme hakkını saklı tutar.
Bu talimatlar cihazın ayrılmaz bir parçasıdır ve kullanıcıya verilmelidir.
Bu ürünün güvenli ve ekonomik bir şekilde kullanılması için, lütfen bu talimatları okuyun ve
talimatlara uyun. Kurulum talimatlarına uyulmaması durumunda cihazın veya bacanın yetersiz
performans göstermesi konusunda sorumluluk kabul edilmez.
5
Önemli Bilgiler
Kendi çıkarlarınıza ve güvenliğinize yönelik olarak, tüm gazlı cihazların yürürlükteki yönetmeliklere uygun
şekilde kalifiye bir kişi tarafından kurulması ve servis uygulanması yasal olarak zorunlu tutulmuştur.
Bu kombi Doğal Gaz ve LPG ile çalışır.
Kurulum sırasında, kombi önünde 600mm erişim alanı ve her iki tarafında 100 mm, üstünde 200 mm ve
altında 300 mm boşluk olacak şekilde montajı yapılmalıdır. Kombinin önüne bir kapak takılacaksa, ön
panelle arasında 5 mm boşluk bırakın.
Kombi TOPRAKLANMALIDIR.
Kombi 3A sigortalı, sürekli bir 230V AC, 50Hz beslemeye BAĞLANMALIDIR.
Isıtma kumandaları da dahil olmak üzere, kombinin tüm elektrik sisteminin elektrik beslemesine bağlantısı
tek bir ortak izolatör üzerinden olmalıdır.
Üç damarlı kablonun renkleri mavi-nötr, kahverengi-akım, yeşil ve sarı-topraklama şeklindedir.
Bu kombi, güvenlik ve performans için geçerli EN297 standardına göre sertifikalandırılmıştır.
Yazılı olarak onaylanmadığı sürece kombi üzerinde bir değişiklik yapılmaması önemlidir.
Onaylanmayan değişiklikler sertifikanın, kombi garantisinin geçersiz kalmasına neden olabilir ve yürürlük-
teki yasal gereksinimleri ihlal edebilir.
Bu kombi, 3083 No’lu Kazan (Verimliliği) Yönetmeliği Kararnamesindeki gereksinimlere uygundur,
dolayısıyla sıvı veya gaz yakıtlarla ateşlenen yeni sıcak su kazanlarının verimlilik gereksinimleri ile ilgili
92/42/AET Yönergesindeki gereksinimlere uygun olduğu kabul edilir.
Yönetmelik 5’teki amaçlara yönelik tip testini onaylayan: Onaylanmış Kurum 0051.
Ürün/Üretim onayı veren: Onaylanmış kurum 0051.
Bu cihaz üzerindeki CE işareti aşağıdakilere uygunluğu gösterir:
1. Gaz yakıtları kullanan cihazlarla ilgili Üye Devletlerdeki yasaların uyumlulaştırılması ile ilgili 90/396/AET
Yönergesi.
6
2. Belirli gerilim sınırları içinde kullanılmak üzere tasarlanan elektrikli donanımla ilgili Üye Devletlerdeki
yasaların uyumlulaştırılması ile ilgili 2006/95/AT Yönergesi.
3. Elektromanyetik uyumlulukla ilgili Üye Devletlerdeki yasaların uyumlulaştırılması ile ilgili 2004/108/AT
Yönergesi.
Belgeler
Lütfen bu kullanma talimatlarını ve ilgili tüm belgeleri daha sonra başvuruda bulunmak üzere güvenli bir
yerde saklayın.
Bu sistemin bulunduğu binadan ayrılırsanız, lütfen belgeleri binanın yeni sahibine verin.
Servis/bakım işlemleri ilgili ülkede yürürlükte bulunan kurallara uygun şekilde kalifiye bir kişi tarafından
gerçekleştirilmelidir.
Gözetim altında olmadıkları veya gerekli talimatlar verilmedikçe, cihaz çocuklar veya fiziksel, algısal veya
zihinsel yetileri azalan kişiler veya deneyim ve bilgi eksikliği olan kişiler tarafından kullanılmamalıdır.
Gözetim altındaki çocuklar da cihazla oynamamalıdır.
Ürünün verimli ve güvenli bir şekilde kullanılmasının sürdürülmesi için, düzenli aralıklarla kontrol edilmesi
ve yetkili servis tarafından bakım uygulanması gerekir. Servis sıklığı bina koşullarına ve kullanıma bağlıdır,
ama her durumda kombi en az yılda bir servis görmelidir. Daha fazla bilgi ve tavsiye için kurulumu yapan
şirkete başvurun.
Kombi nemli bir bezle yumuşak bir sıvı deterjan kullanılarak temizlenebilir.
Yüzeylere hasar verebileceğiniz için aşındırıcı veya çözücü bir temizlik malzemesi kullanmayın.
Bu ürünler pek çok geri dönüştürülebilir parça içerir. Paket ve içeriği genel ev atıkları ile atılmamalı,
yürürlükteki yönetmeliklere uygun şekilde atılmalıdır.
Adonis B 24 açık baca tipinde, hem merkezi ısıtma hem de şebeke beslemeli kullanım suyu sağlayabilen,
duvara monte edilen bir kombidir. Kombide yanma ürünlerini dışarı atan bir hava akımı yönlendirici vardır.
Kombi iyi havalandırılan bir odaya kurulmalı ve taze hava beslemesi sağlandığından emin olunmalıdır.
Kombi, tümleşik bir kullanım suyu ve merkezi ısıtma cihazıdır. Dahili kumanda birimi, brülörün gaz beslem-
esinin sürekli olarak düzenlenmesinin yanında, brülörün doğrudan yakılmasını ve yanma işleminin gözeti-
mini elektronik olarak sağlar.
Bir manuel işlev anahtarı aracılığıyla, kombi sadece sıcak su (yaz modu) veya sıcak su ve merkezi
ısıtmadan (kış modu) oluşan iki çalışma modlarından birinde çalışacak şekilde ayarlanabilir.
Talebe bağlı olarak, birincil hidrolik devresindeki su ya merkezi ısıtma sistemine ya da kombinin hidrolik
7
bloğunda bulunan, elektrik motoru ile çalıştırılan üç yollu bir valf aracılığıyla ikinci ısı dönüştürücüsü üzerin-
den kullanım suyu ısıtmak üzere dahili çevrime yönlendirilebilir.
Sıcak su talebi geldiğinde, kombi otomatik olarak ateşlenir. Sonra tümleşik bir pompaya enerji verilir ve
kombinin birincil devresinden alınan sıcak su ikincil ısı dönüştürücüsü üzerinden çevrime sokulur, böylece
ısının anında gelen soğuk suya aktarılması sağlanır. İkincil ısı dönüştürücüsü, musluktaki sıcak su
sıcaklığının maksimum 64°C ile sınırlanması sayesinde içinde kireç birikmesine karşı korunur. Artık gerek-
meyene kadar, musluktan sıcak su akmaya devam eder. Sıcak su talebi ortadan kalktığında, kombi
içindeki aşırı sıcaklığı dağıtmak için tümleşik pompa bir süre çalışmaya devam eder.
Isıtma talebi geldiğinde, kombi otomatik olarak ateşlenir. Sonra tümleşik bir pompaya enerji verilir ve
kombinin birincil devresinden alınan sıcak su ısıtma sistemleri, borular ve petekler içinde çevrime sokulur.
Kombiden ısı çıkışı, kombinin dahili kumanda birimi tarafından ısıtma talebine uyacak şekilde otomatik
olarak ayarlanır. Isıtma sistemindeki su sıcaklığı arttıkça, brülöre gaz girişi azalır, böylece enerji tasarrufu
sağlanır ve verimlilik artar.
Oda termostatının istenen sıcaklığa ulaşması veya ısıtma süresinin dolması sonucunda, ısıtma talebi
ortadan kalktığında, brülör kapanır ve kombi bekleme durumuna dönerek, sonraki ısıtma talebine yanıt
vermeyi bekler. Kapandıktan sonra, kombi içindeki aşırı sıcaklığı dağıtmak için tümleşik pompa bir süre
çalışmaya devam eder.
Lütfen dikkat edin. Isıtma modu sırasında kullanım suyu talebi olursa, kombi sıcak su talebi ortadan
kalkana kadar kullanım suyu moduna geçer.
(Tablo 1.0)
8
Isı Girişi (maks.)
Isı Çıkışı (maks.)
Isı Girişi (min.)
Isı Çıkışı (min.)
%100 yükte kullanılabilir verimlilik (80/60 °C)
% 30 yükte kullanılabilir verimlilik (47 °C)
25,6
23,3
11,5
10
91,1
89,4
87,0
II2H3+
13
37
1,30 DG
0,72 LPG
Maks. 9,3
Min. 2,1
Maks. 2,60
Min. 1,23
Maks. 34,5
Min. 7,4
230V, 50 Hz
95
3
IPX 4 D
38-85
35-64
3
1,5
0,8
10,5
8
0,25
7
1
kW
kW
kW
kW
%
%
%
mbar
mbar
Minimum kullanılabilir verimlilik (80/60 °C)
Gaz Tipi
Gaz Girişi Basıncı (Doğalgaz)
Gaz Girişi Basıncı (LPG-Propan)
Brülör Enjektörleri
Brülör Basıncı (Doğalgaz)
Gaz Oranı (DG) (20 mbar)
Brülör Basıncı (LPG-Propan)
Güç Besleme
Maks. güç tüketimi
NOx Sınıfı
Koruma Seviyesi
Merkezi ısıtma için sıcaklık aralığı
Kullanım suyu için sıcaklık aralığı
Merkezi ısıtma Maksimum Çalışma Basıncı (PMS)
Merkezi Isıtma Çalışma Basıncı
Merkezi Isıtma Minimum Çalışma Basıncı
30°C T’de Kullanım Suyu Debisi
Genleşme Kabı Kapasitesi
Genleşme Kabı Ön Yükleme Basıncı
Kullanım Suyu Besleme Basıncı (bar)
mbar
mbar
V/Hz
Watt
°C
°C
bar
bar
bar
I / dak.
Maks.
Min
L
Bar
m³ / h
mm
(Şekil 1)
4
2 3 1
9
1. Tesisat Suyu Sıcaklık Ayarı -
yaz / kış konum seçimi
2. Kullanım suyu sıcaklık ayarı -
cihaz ON/OFF durumu
3. Eco / Comfort Seçimi ve
Reset Düğmesi
4. LCD Gösterge (Sıcaklık,
parametrelerin gösterimi, hata
kodları)
(Şekil 2)
Tüm yalıtım valflerinin cihaz üzerindeki gaz servis musluğunun açık olduğundan ve sıcak su
musluklarından su aktığından emin olun, sonra muslukları kapatın.
Not: Kombinizin su ile dolması konusunda bir kuşkunuz varsa, kurulumu yapan şirketi arayın.
Kombiyi susuz şekilde çalıştırmayın.
1. Harici kumandalardan talep olmadığında. Ateşlemeden önce, kombinin elektrik beslemesinin
açık olduğundan emin olun.
2. CH ve DHW ayar düğmelerini Şekil 1’de gösterildiği gibi çevirerek, kombinin merkezi ısıtma ve
Kullanım suyu sıcaklık kumandalarını maksimum konuma ayarlayın.
3. Termostatik radyatör valflerini ve oda termostatını maksimum değere getirin.
Alev Mevcut
EKONOMİK Modu
COMFORT Modu
Sıfırlama Sembol
DHW Sembolü
CH Sembolü
Basınç Sembolü
Sıcaklık Sembolü
(Şekil 3)
(Şekil 4)
10
4. CH sıcaklık kumanda düğmesini, LCD’de gösterilen sıcaklık ve basınç değeri kaybolana kadar
min.-maks. değer arasında çevirin.
5. Şimdi, kombinin kumanda birimi brülörü ateşlemeden önce ateşleme öncesi güvenlik
kontrollerini otomatik olarak gerçekleştirecektir.
Kumanda paneli ön yüzü şekil 1’de bulunan ana kumandaları işlevi ve çalışması aşağıdaki
şekildedir:

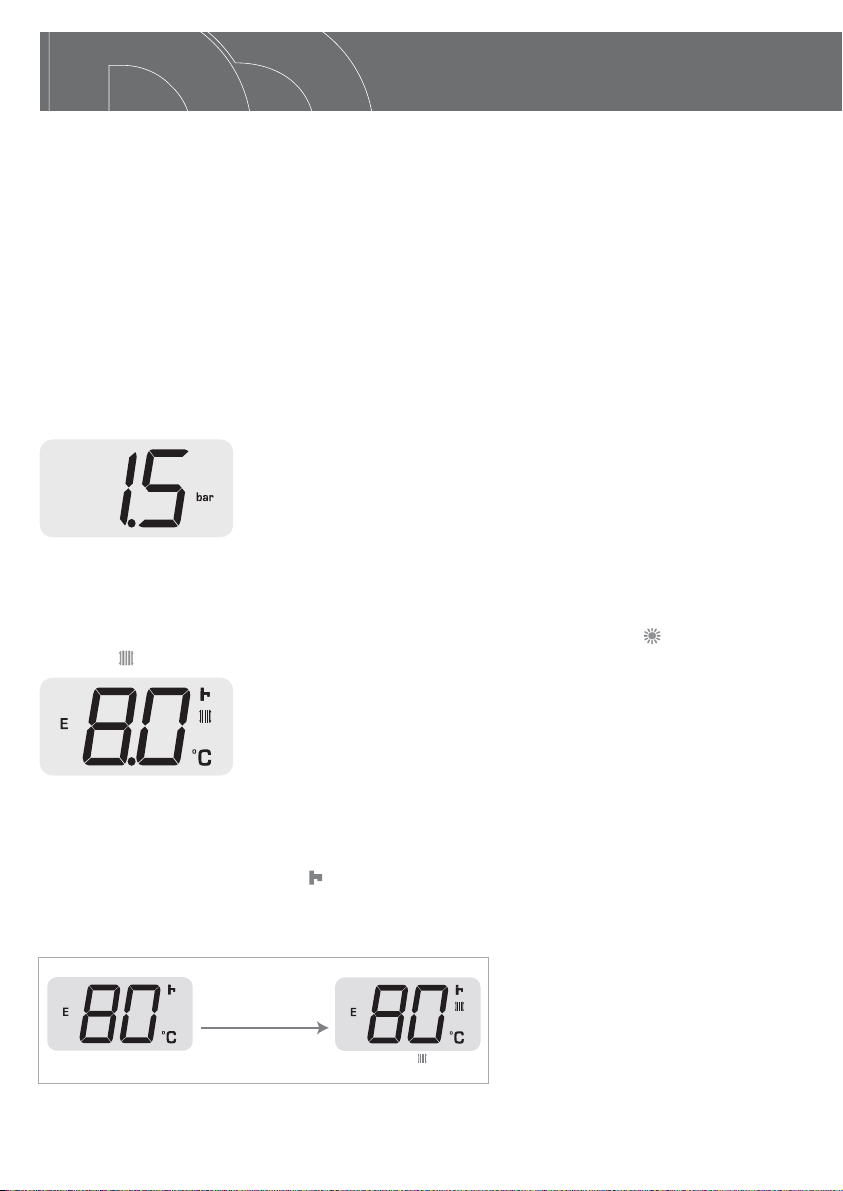

Basınç değerinin görülebileceği konumda, kombi bekleme modundadır (şekil 3) ve güç beslem-
esi açıktır.
Kombiyi çalıştırmak için, DHW kumanda düğmesi sıcaklık görüntülenen ve LCD’deki basınç
değeri kaybolana kadar çevrilmelidir.
CH kumanda düğmesini çevirerek, kombinin çalışma modunu kıştan yaza ( ) veya yazdan kış
moduna ( ) geçirmek mümkündür.
Ekranda sadece DHW sembolü ( ) görüntülenirse, kombinin sadece Kullanım suyu sağlamak
üzere yaz modunda çalışmaya hazır olduğunu gösterir. Musluk açık olduğunda bu sembol yanıp
söner.
Yaz modundan kış moduna geçilmesi gerekiyorsa:
Kumanda düğmesini
min. ile max. Arasında
çevirerek sıcaklığı
ayarlayın.
Kombi “Yaz Modunda” Kış modunda “ ” sembolü
görüntülenir.
