Betriebsanleitung
117038 / 117041 / 117044 Seite 3 von 12 Seiten Ausgabe 06/2007
137310 / 136797
1. Allgemeine Hinweise
Die Allgemeine Betriebsanleitung für Lagersysteme, 103041, in der zurzeit gültigen Fassung ist zu beachten.
Die nationalen Vorschriften und Sicherheitsbestimmungen sind zu beachten.
2. Spezielle Sicherheitshinweise
- Benutzen Sie den VbF-Fass-Schrank nur in ordnungsgemäßem Zustand
- Beachten Sie die Hinweise dieser Betriebsanleitung
- Beachten Sie die Unfallverhütungsvorschriften und die Arbeitsstättenrichtlinie.
- Beschädigungen und Fehlfunktionen, die durch unsachgemäßen Transport und Aufstellung entste-
hen, können nur durch von uns geschultes und autorisiertes Personal sicher vermieden werden.
- Beachten Sie die für den Umgang mit Gefahrstoffen anzuwendenden Gesetzte und Vorschriften
- Der Schwenkbereich der Türen ist immer freizuhalten.
- Nutzen Sie den VbF-Fass-Schrank nur nach Einweisung, Unbefugtren ist der Zugriff zu untersagen.
- Beachten Sie die Höchstgrenzen an Belastungen bzw. Lagermengen.
- Ausgetretene Stoffe sind sofort aufzunehmen und zu entfernen.
- Keine selbstentzündlichen oder selbstzerfallenden Stoffe einlagern.
- Den Anweisungen des technischen Aufsichtsdienstes ist Folge zu leisten.
- Personen ist der Aufenthalt im VbF-Fass-Schrank wegen der Gefahr des Einschließens untersagt.
3. Technische Beschreibung
Aufbau und Funktionsweise
Der VbF-Fass-Schrank ist als vielschichtige Sandwich-Konstruktion aufgebaut. Die äußere und innere Schicht
wird durch ein epoxidharzbeschichtetes Stahlblech gebildet, welches besonders widerstandsfähig ist.
Die einzelnen Schichten sind aus unterschiedlichen speziellen Werkstoffen, die gemeinsam dazu in der Lage
sind, die hohe Feuerwiderstandsdauer des Fass-Schrankes dauerhaft zu gewährleisten. An der Rückwand
befindet sich der Erdungsanschluss.
Die beiden Türflügel des Schrankes lassen sich sowohl unabhängig voneinander bedienen als auch in einem
Öffnungswinkel von je 125° feststellen, um den Schrank bequem mit Flurförderfahrzeugen bedienen zu kön-
nen ( siehe Abb. 1). Die serienmäßig vorhandene Feststellanlage arbeitet ohne Fremdenergie, so dass ihre
Funktion unvermindert anhält, auch wenn es zu Betriebsstörungen (z.B. durch Stromausfall) kommt.
Die Bodenauffangwanne ist aus epoxidharzbeschichtetem, dichtgeschweißtem Stahlblech und mit einer Git-
terrost-Abdeckung versehen. Diese bildet die Haupt-Lagerebene. Zusätzliche Lagerebenen entstehen, wenn
die optionalen Wannenböden verwendet werden.
Bestimmungsgemäße Verwendung
Der VbF-Fass-Schrank entspricht der höchsten Feuerwiderstandklasse FWF 90 und ist zur uneingeschränk-
ten Lagerung in Arbeiträumen zugelassen.
4. Aufbau
Der VbF-Fass-Schrank wird auf Transporthölzern angeliefert. Diese müssen unbedingt entfernt werden, wenn
der Schrank vorschriftsmäßig verwendet werden soll. Bringen Sie dann die seitlichen Winkeleisen außen am

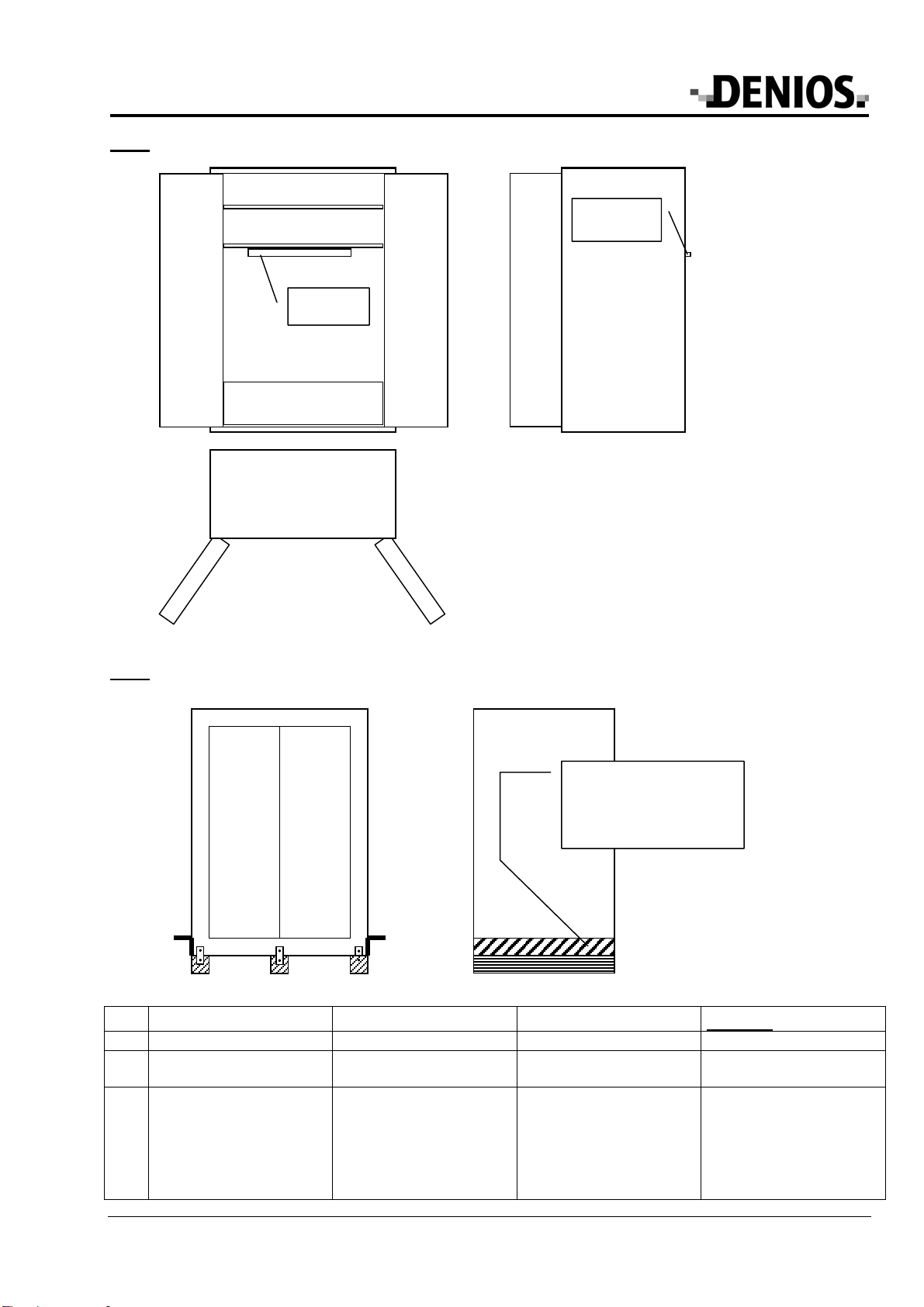

VbF-Fass-Schrank mit einem 17er Schlüssel an (siehe Abb. 2). Heben Sie den Schrank an diesen Winkeln mit
einem Gabelhubwagen leicht an und entfernen Sie die zwei naheliegenden Transporthölzer. Hierzu entfernen
Sie die Laschen der Transporthölzer, indem Sie mit einem Kreuzschlitzschraubendreher sechs Schrauben am
Schrankgehäuse entfernen. Drehen Sie anschließend die sechs Schrauben wieder ein.
Lassen Sie den Schrank langsam ab. Heben Sie nun Ihren Fass-Schrank auf der anderen Seite an und entfer-
nen Sie das dritte Transportholz. Den Schrank langsam ablassen. Verwahren Sie die Winkeleisen für einen
späteren Standortwechsel des Schrankes auf.
Es ist darauf zu achten, dass der VbF-Fass-Schrank waagerecht steht und das Fugenbild der Türen gleichmä-
ßig ist. Die Türen dürfen nicht schräg oder versetzt im Gehäuse sitzen, die Türschließer müssen beide von al-
lein vollständig schließen.
Der Schrank kann an eine hausinterne Abluftanlage angeschlossen werden. Oder Sie verwenden unster optio-
nales Lüftungszubehör.
